Устройство сетевого насоса и принцип действия
Насосы типа СЭ имеют горизонтальную конструкцию. Это агрегаты, работающие благодаря центробежной силе. Для этого в спиральном с горизонтальным разъемом корпусе устанавливается рабочее колесо с двухсторонним ходом. Ротор опирается на подшипники качения выносного типа с принудительной или кольцевой смазкой
Чертеж сетевого насоса заставляет обратить внимание на механические сальники уплотнения вала. Для них осуществляется подвод запирающей и охлаждающей жидкости, эта «рубашка» является обязательной для агрегатов любой мощности
Рабочий вал сетевого агрегата располагается горизонтально, это характерно для всех моделей СЭ. Разъем кожуха так же располагается в горизонтальной плоскости, что обеспечивает простой доступ к деталям насоса и их быструю замену в случае аварии или планового ремонта. Выпускаются такие насосы одноступенчатого и многоступенчатого типа.
Щелевые уплотнители агрегатов выпускают коррозионных сплавов, для рабочего колеса используется хромистая сталь. Корпус и крышки отливают из серого чугуна, что позволяет использовать оборудование в климатических условиях крайнего севера.
Структура условного обозначения сетевого насоса
СЭН 1250-140 УХЛ3
где,
- С – сетевой;
- Э – электрический;
- Н – насос;
- 1250 – номинальная подача, м3;
- 140 – номинальный напор, м;
- УХЛ3 – климатическое исполнение.
Основные ошибки монтажа
Давайте вместе разберем наиболее распространенные ошибки, которые допускают многие из нас:
Диаметр всасывающего патрубка. Довольно часто диаметр трубопровода на практике оказывается меньше диаметра всасывающего патрубка. Такая конструкция в случае подключения увеличивает сопротивление со стороны всасывающей магистрали, тем самым сокращая величину глубины всасывания. Выражаясь простым языком: уменьшенный по диаметру трубопровод просто не в состоянии пропустить тот размер жидкости, который с легкостью всасывает и перекачивает насос.
Прямое подключение к обычному шлангу. Такая система не особо критична при условии использования насоса небольшой производительности. В противном случае под воздействием большого давления, создаваемого насосом, шланг сожмется, его сечение значительно сократится, а вода просто не сможете пройти сквозь него. Это в лучшем случае приведет к прекращению подачи воды, в худшем — к поломке насоса без возможности его последующего ремонта.
Большое число изгибов и поворотов в трубопроводе. Такой вариант монтажа не повышает величину сопротивления, соответственно уменьшает производительность и величину напора насоса
Именно поэтому так важно привести количество изгибов и поворотов к минимальному значению, если вы хотите использовать приобретенный и установленный насос на все 100%.
Герметизация. Именно ввиду недостаточной герметизации на всасывающем участке трубопровода могут возникать существенные потери воды
Плохая герметизация не только сокращает напор воды, но и сопровождает процесс работы насоса излишним шумом.
Как увеличить производительность центробежного насоса?
Центробежный насос не предназначен для создания одного конкретного набора рабочих условий, как это хотелось бы покупателю. Данный тип насоса спроектирован для обеспечения полного диапазона производительности, как указано на кривой графика.
Чтобы в полной мере оценить поведение кривой насоса и взаимосвязь между напором и производительностью центробежного насоса, представьте, что насос проводит воду в прямую вертикальную трубу. Если труба расположена высоко, жидкость в итоге достигнет определенного уровня, выше которого она подняться уже не сможет. Так определяют максимальный напор, который может развить центробежный насос при таком положении трубы. Он может работать, но продвинуть жидкость дальше этого уровня не сможет. В таком случае перекачиваемая жидкость остановится в корпусе оборудования, но через насос не пройдет. Следовательно, при максимальной производительности насоса будет нулевой напор.
В этом случае можно сделать отверстие в трубе на более низком уровне. Так, насос будет постоянно развивать все большую емкость. Если перенести это на график, можно определить производительность насоса. Кривая не оборвется на нулевом напоре. Но, учитывая сбои в работе насоса сверх определенной мощности, кривая обычно прерывается. Эта кривая определяет:
- производительность, которую может развивать этот насос;
- показатель общего напора, когда насос работает на определенной скорости с заданным диаметром рабочего колеса.
Нельзя полностью полагаться на показания кривой. Фактические условия на кривой будут зависеть от системы, в которой он работает. Это означает, что система управляет насосом и определяет условия работы, независимо от производственных показателей напора.
Препятствовать потоку жидкости из одной локации в другую могут препятствовать такие факторы, как сила тяжести и трение. Для снижения показателей силы тяжести жидкость должна подниматься по вертикали. Расстояние между источником и конечным пунктом транспортировки жидкости называется общим статическим напором. Он не является переменной скорости потока, и график, сравнивающий эти два значения, будет отображаться как прямая горизонтальная линия.
Еще одна важная характеристика насоса – трение. Этот термин определяет сопротивление потоку. Его рассчитывают из потерь со всех источников (например, в фильтрах, теплообменниках). Данные потерь можно измерить путем измерения давления на входе и выходе. По мере увеличения потока растут и потери на трение. Происходит это с большой скоростью.
Учитывается и давление в источнике всасывания и сливном резервуаре. Если это закрытые сосуды с разным давлением, полученную разницу добавляют к показателю общего напора. В этом случае график будет построен иначе: кривая начнется на уровне статического напора и будет постепенно увеличиваться в зависимости увеличения расходов напора.
Если вы правильно выберите насос, производительность пересечется с кривой в точке. Эта точка будет означать работу оборудования. Есть также несколько способов регулирования работы центробежного насоса:
- Изменение воздействия на систему перекачивания воды. Это наиболее простой способ, принцип которого заключается в использовании задвижки. Ее устанавливают в напорном трубопроводе. Существует потенциальная угроза кавитации при таких экспериментах. Объясняется это тем, что положение задвижки может влиять на рабочую точку.
- Регулирование частоты вращения насоса. Это эффективный способ снижения потерь, который повлияет на мощность центробежного насоса. Допустим только в моделях оборудования с возможностью регулирования частоты вращений.
- Связанный с изменением технических характеристик агрегата способ. С помощью вспомогательных элементов можно скорректировать силу напора, угол лопастей движущей части, количество рабочий ступеней.
На практике можно воспользоваться несколькими рабочими способами для изменения показателей мощности насосов
Перед эксплуатацией важно изучить возможности насоса и его технические возможности. Грамотное проектирование и установка центробежного насоса позволят использовать оборудование на всю мощность.
Для чего необходимы расчеты
Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.
За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.
Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.
Что касается напора
Этот немаловажный фактор, от которого зависит возможность скважинного насоса поднимать воду на заданную высоту от точки забора и транспортировать её без перебоев по всей длине трубопровода.
Для того чтобы провести расчёт напора для центробежного или вибрационного скважинного насоса, необходимо выяснить глубину расположения насоса (глубину водозабора). Она определяется от поверхности земли (горизонтального трубопровода) до точки погружения/расположения агрегата
Кроме того, необходимо принимать во внимание и длину всего трубопровода от начальной горизонтальной точки до распределителя системы водоснабжения
Расчёт производительности насоса для скважины
Осуществляя расчет производительности насоса для скважины, также стоит учитывать и естественные колебания жидкости, которые по тем или иным причинам могут влиять на уровень воды в скважине. Как показывает практика, в течение года, под действием таких метеорологических факторов как засуха, обильные ливни и паводки, уровень жидкости может увеличиваться или напротив уменьшаться от 1 до 5-6 метров в зависимости от интенсивности вышеперечисленных явлений. Насосы в таких скважинах необходимо устанавливать на несколько метров глубже, чем минимально возможный показатель динамического уровня жидкости. Таким образом, можно дополнительно подстраховать скважинное оборудование на случай возможного обмеления источника.
Разобрав основные характеристики скважины, можно приступать к выбору нужной модели насоса. Здесь нас будут интересовать эксплуатационные параметры оборудования, а именно:
- Производительность — это способность скважинного насоса перекачивать определенный объём воды за установленный промежуток времени.
На заметку Чтобы определить требуемый объём жидкости, можно воспользоваться усредненным значением, где в сутки один человек расходует примерно 1000 литров воды или один кубометр. Но не стоит забывать, что, как правило, в загородном доме несколько точек водоразбора. Это могут быть краны, смесители, стиральные и посудомоечные машины, ванные, душевые комнаты. И всегда есть вероятность их единовременного использования. Конечно же, не всех сразу (хотя такая вероятность также имеется), но нескольких — это уж точно. В общем, нам необходимо, чтобы насос, помимо среднего расхода, справлялся и с возможной пиковой нагрузкой.
- Напор , если не вдаваться в подробности, то напор скважинного насоса — это показатель создаваемого давления, которое может обеспечить конкретно взятый насос при перекачивании определенного количества жидкости. Если у вас интересуются, какой напор требуется, то под этим подразумевают, какое давление необходимо обеспечить насосу, чтобы перекачать определенный объём жидкости от начальной точки всасывания до конечной точки водораспределения, при этом преодолев все гидравлические сопротивления водопроводной системы.
Расчет основных параметров водопроводной системы
Рис. 6 Потери в водопроводной системе в зависимости от диаметра труб
При выборе и расчете электрического скважинного насоса для водопровода необходимо, с учетом приведенных выше данных, правильно подобрать его следующие параметры.
Вид электронасоса по принципу действия. Как указывалось выше, скважинный насос выбирается по принципу работы индивидуально для каждого вида водозаборной емкости.
Глубина погружения
. Значение в паспортных данных помпы не должно быть ниже разницы между динамическим и статическим уровнем.
Объем подачи
. Расчет производительности проводят с учетом количества проживающих в доме людей, потребляющей воду бытовой техники (стиральной и посудомоечной машин) и точек забора. Учитываются душевые и ванные, унитазы, биде, мойки и раковины.
Часто требуется ухаживать за растениями на участке, поэтому водоснабжение должно учитывать расходы на полив. Рассчитать мощность и объем подачи можно с помощью таблиц или произведя расчеты калькулятором, суммировав все показатели.
Рис. 7 Суточные нормы потребления
Высота подъема
. Основной параметр помпы, который подлежит точному расчету. Указанный в паспортных данных напор должен выполнять следующие функции:
- Подъем жидкости из водозаборной емкости на высоту до поверхности с расстояния 1 – 2 м. ниже динамического уровня.
- Горизонтальную подачу потребителю. При расчетах принимают 1 м. вертикального столба равным 10 м. горизонтальных пластиковых труб диаметром 1 дюйм. При снижении диаметра труб подача существенно падает, трубы меньшего диаметра редко используются в водопроводной системе. Невыгодно использовать и стальные трубы, гидравлическое сопротивление которых больше пластиковых и подача уменьшена в 0,7 раза.
- Рабочее давление. Насосу необходимо обеспечивать давление для работы системы, стандартные значения которого 1,4 – 2,8 бар. (1 бар. приблизительно равен 1 атм. или 10 м. вертикального водного столба).
Рис. 8 Таблица гидравлических потерь
H тр – искомое значение для глубинного насоса.
H гео – высота подъема и длина горизонтального участка в вертикальных метрах водного столба.
H потерь – сумма потерь в водопроводной системе, устанавливается по таблицам или расчетами. Данные потери связаны с трением жидкости о поверхность труб, а также падением скорости в коленах и тройниках.
H своб – напор на создание рабочего давления в системе. Данное значение необходимо брать в диапазоне 15 – 30 м.
Расчет производительности и высоты подъема является основной задачей при выборе насосного оборудования. Первый параметр можно установить по нормам потребления на одного человека, при расчете напора суммируют длину вертикального участка, протяженность горизонтальной линии и давление в системе, переведенные в метры водного столба. Расчет мощности в этом случае не понадобится, она будет зависеть от производительности погружного электронасоса и высоты подъема жидкости.
Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.
Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.
Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.
Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.
Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.
Как рассчитать характеристики подходящего для вас насоса и насосной станции
Самое главное при покупке насоса – это понять, какие характеристики будут подходить именно под ваши потребности. Насос с малой производительностью может не обеспечить достаточным напором ваш душ и стиральную машинку, а насос с избыточным напором может вывести из строя водопроводную систему.
Итак, для расчета оптимальных характеристик вам необходимо определиться с двумя величинами – производительность и напор.
Производительность
В данной таблице представлены самые часто встречающиеся точки потребления, а так же степень расхода воды на каждую, выраженная в литрах в минуту:
| Точки потребления | Расход (л/мин) |
| Раковина для умывания | 10 |
| Ванна | 18 |
| Душ | 12 |
| Туалетный унитаз | 7 |
| Стиральная машина | 12 |
| Посудомоечная машина | 12 |
| Кухонная раковина | 12 |
| Полив сада | 12 |
Для расчета потребности в воде необходимо сложить все точки потребления, которые будут использоваться на вашем дачном участке (в случае, если несколько точек потребления находятся в одном помещении, выбирается точка с максимальным потреблением). Общую сумму необходимо умножить на 0,75, так как на практике одновременно используется только часть точек потребления.
Например: в вашем загородном доме есть кухня с подключенной к водопроводной системе раковиной (12 л/мин). Кроме того, в вашей ванной комнате есть унитаз, раковина, сама ванна и стиральная машина (берем источник максимального потребления 18 л/мин). И вы планируете поливать сад с помощью поливальной машины (12 л/мин). Общая сумма расхода воды со всех ваших точек потребления равна:
12 + 18 + 12 = 42 л/мин
Эту сумму необходимо умножить на 0,75.
42 х 0,75 = 31,5 л/мин
Итак, Итоговая сумма вашего потребления равна 31,5 л/мин.
Напор
Для расчета подходящего для вас напора необходимо посчитать длины всех труб от подключенного насоса до точек потребления. Необходимо учесть, что, если труба проходит горизонтально, то значение её длины необходимо умножить на коэффициент 0,1. Для погружных насосов считаем длину труб от зеркала воды, не беря в расчет на сколько он погружен.
Например: длина труб до ванной комнаты равна 8 м, до кухни – 12 м, до поливальной машины 5 м.
Напор = 8 + 12 + 5 + 1,5 (поправочный коэффициент) =26,5 м
Итак, итоговое значение напора, которым должен обладать ваш насос, равно 26,5 м
Для справки: Для нормального функционирования водопроводной системы давление в точке потребления (напор) должно быть не ниже 1,5 бар и не выше 4 бар. 1 метр напора = 0,1 бар (атм,кг) давления. В нашем примере напор равен 26,5 м.: 26,5 х 0,1 = 2,65 бар
Получившееся значение находится в допустимых пределах (1.5
Источник
Важные расчёты
Для того чтобы сделать правильный подбор насосного агрегата для системы частного водоснабжения, необходимо провести верные расчёты производительной мощности и напора агрегата.
Производительная мощность (производительность) позволяет насосу качать воду с требуемым для расхода в доме объемом. Стоит знать, что согласно СНИП, средний расход воды в сутки на одного проживающего в доме составляет 200 литров. При этом всегда нужно этот показатель умножать на количество человек,
Но необходимо принять во внимание при расчетах производительной мощности помпы и момент, при котором все водозаборные точки будут включены одновременно. К полученным данным стоит прибавлять и возможное потребление воды для полива огорода
Согласно СНИП этот показатель равен 3-6 литров на 1м3 участка.
Для справки: средний объем расхода воды на каждую водозаборную точку выглядит так:
- Душ или ванна — около 10 л/мин;
- Туалет — 5-6 л/мин;
- Кран в кухонной мойке — 6 л/мин.
При условии одновременного использования всех перечисленных сантехнических точек потребление воды составит в среднем 20-22 л/мин.

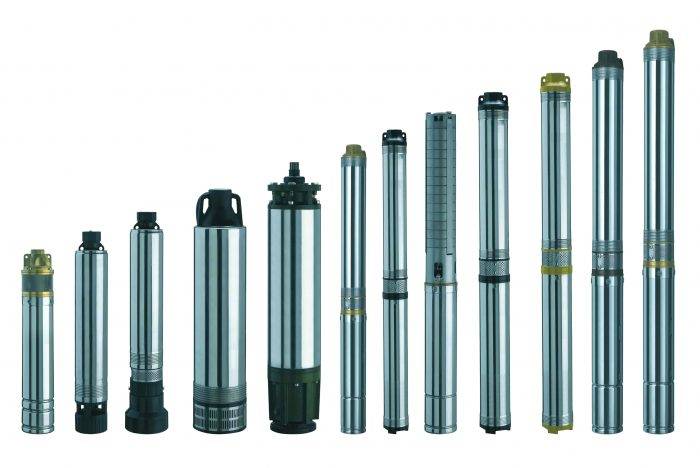

Расчет параметров погружного насоса
Перед выбором погружного насоса рекомендуется произвести расчет таких параметров, как производительность и напор.
Расчет производительности
Для того чтобы оборудование могло полностью удовлетворить нужды жильцов дома в воде, следует правильно сделать расчет производительности насоса перед его покупкой. Общий расход воды можно узнать, если суммировать ее расходы на всех точках потребления в доме. Для упрощения вычислений можно воспользоваться приведенными ниже средними значениями расхода.
После того, как вы просуммируете расходы всех возможных точек водозабора, следует вычислить расчетный расход воды в системе. Этот показатель будет значительно ниже того, что получился при суммировании, поскольку вероятность использования всех водозаборных точек одновременно крайне невысокая. Для вычисления значения также можно использовать таблицу, приведенную далее.
В столбцах с серой заливкой приведены показатели максимального расхода воды при единовременном использовании всех точек забора. В столбцах без заливки (белых) указаны значения расчетного расхода жидкости, которые и будут отражать реальное потребление воды.
Допустим, в дачном доме установлены следующие точки водозабора:
- унитаз с расходом – 0,1 л/с;
- умывальник со смесителем – 0,12 л/с;
- стиралка (автомат) – 0,25 л/с;
- кухонная мойка со смесителем – 0,12 л/с;
- душевая кабина со смесителем – 0,12 л/с;
- водонагреватель – 0,1 л/с.
Суммируя общий расход от всех точек потребления, получим: 0,1 + 0,12 + 0,25 + 0,12 + 0,12 + 0,1 = 0,81 л/с. Но, поскольку возле дома имеется небольшой сад и участок под огород, то к полученному значению следует добавить расход поливочного крана, который равняется 0,3 л/с: 0,81 + 0,3 = 1,11 л/с. Далее, находим в таблице расчетного расхода показатель, близкий к 1,11. Напротив данной цифры стоит 0,58 л/с. Это число отражает реальный расход воды в этом доме. Полученный результат необходимо перевести в м3/ч: 0,58 х 3,6 = 2,008 м3/ч.
Подводим итоги: расход воды на данном дачном участке составляет приблизительно 2 м3/ч. Исходя из этого, необходимо подбирать насос с производительностью чуть больше 2 м3/ч.
Расчет напора
Чтобы рассчитать значение напора для погружного насоса, применяется следующая формула: Н тр = Н гео + Н потерь + Н своб
- Н тр – требуемый напор.
- Н гео – значение перепада высот между самой верхней точкой водозабора и точкой, в которой находится аппарат.
- Н потерь – суммарное значение потерь в трубопроводе. Потери могут вызываться трением воды в магистрали, а также снижением давления в местах изгибов труб и в тройниках. Н потерь, берется из таблиц, приведенных ниже. Первая таблица предназначена для определения потерь в полимерных трубах, а вторая – в металлических.
- Н своб – это напорная характеристика, определяющая свободный напор на излив. От нее зависит, насколько комфортным будет использование водопровода в доме. Для расчетов берут средний показатель, равный 15-20 м.
Итак, чтобы выполнить расчет напора насоса, имеются следующие данные:
- колодец глубиной 30 м;
- расстояние до воды от поверхности грунта – 10 м (это статический уровень);
- динамический уровень (определяет, насколько опускается зеркало воды при работающем агрегате) – 15 м;
- насос установлен на 1 метр ниже динамического, то есть на глубине 16 м.;
- объем воды, который будет выкачиваться из колодца – 3 м3/ч;
- жилище удалено от источника на 20 м;
- труба пластиковая, диаметром 32 мм;
- по дому проложена пластиковая труба диаметром 25 мм и длиной 15 метров;
- точки водозабора находятся на 2 этаже (в данном случае взята высота 5 метров);
- в системе установлено 2 обратных клапана, 3 тройника, 2 угла по 90 градусов и 1 клапан запорного типа.
Сначала нужно вычислить Н гео. Этот показатель вычисляется путем суммирования динамического уровня и максимальной высоты точки забора воды: Н гео = 15 + 5 = 20 м. Далее, суммированием рассчитываются потери в системе. В таблице потерь, предназначенной для труб из пластика, необходимо найти строку со значением 3 м3/ч.
Расчет мощности
Следует знать, что расчет мощности агрегата – это достаточно сложный процесс с использованием сложных формул и множества переменных. Поэтому будет разумнее подойти к этому вопросу с другой стороны: сначала нужно вычислить такие параметры аппарата, как производительность и напор, а затем по этим данным подобрать модель насоса. В инструкции к нему и будет указана потребляемая мощность устройства.
Кавитация
Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.
В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.
Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается
Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.
Пособие KSBРасчёт параметров центробежных насосов
При эксплуатации отопительных систем с естественной циркуляцией теплоносителя владельцы квартир и частных домов часто сталкиваются с проблемой недостаточного прогрева радиаторов, установленных в отдаленных комнатах.
Все зависит от протяженности отопительного контура. Если его длина составляет более 30 метров, уровень давления воды становится недостаточным для сохранения необходимой температуры в его максимально удаленных точках.
Чтобы добиться стабильной работы оборудования, используются устройства, обеспечивающие ритмичную циркуляцию теплоносителя. Предварительный расчет насоса для системы отопления дает возможность определить параметры, необходимые для выбора наиболее оптимальной модели.
Расчёт центробежного насоса
Расчёт центробежного насоса заключается в определении двух параметров, необходимых для работы системы — подачи и напора. В зависимости от схемы установки подход к вычислению заданных параметров должен быть различным.
Расчёт повысительного насоса
для системы водоснабжения выполняется по нагрузке часа максимального водопотребления, а напор определяют разницей между заданным давлением на входе в систему водоснабжения и давлением на вводе водопровода.
Давление на вводе в систему водоснабжения равно сумме избыточного давления у верхней водоразборной точки, высоты водяного столба от насоса до верхней точки и потерь напора на участке от повысительного насоса до верхней точки. Избыточное давление у верхней водоразборной точки обычно принимают 5-10 м.вод.ст.
Расчёт подпиточного насоса
для системы отопления выполняют исходя из максимально допустимого времени заполнения системы и её ёмкости. Время заполнения системы отопления обычно принимают не более 2 часов. Напор подпиточного насоса определяется разницей между давлением выключения насоса (система заполнена) и давлением в месте подключения подпиточной линии.
Расчёт циркуляционного насоса
для системы отопления выполняют исходя из тепловой нагрузки и расчётного температурного графика. Подача насоса пропорциональна тепловой нагрузке и обратно пропорциональна расчётной разнице температур в подающем и обратном трубопроводе. Напор циркуляционного насоса определяется только гидравлическим сопротивлением системы отопления, который должен указываться в проекте.
