Производители и на что обратить внимание при покупке
Как было сказано выше, первые нержавеющие гофротрубы были выпущены в Японии. Но на данный момент в рейтинг лидеров по изготовлению изделий попали и другие страны.
Цена во многом зависит от производителя. Рассмотрим самые известные марки.
KOFULSO
Продукция южно-корейской фирмы. Отличается многообразием форм, многофункциональностью, способностью выдерживать температурные перепады и высокий напор воды. Выпускается как в отожженном, так и не в отожженном вариантах в бухтах по 10-50м. Диаметры- от 15 до 50мм. Цена варьируется от 140 до 2500руб/м.
NEPTUN
изготавливает гофрированные трубы из нержавейки диаметром от15 до 32мм. Изделия коррозионностойкие, универсальны, подойдут для газопровода, водопровода, элементов отопления, обвязки котлов отопления. Обладают высокой теплоотдачей. Цена – от 85 до 700руб/м;
LAVITА
Еще один южно-корейский производитель. Трубы отлично выдерживают давление воды и гидроудар, подойдут для устройства водопровода и других систем. Легко монтируются, долговечны. Выпускаются в отожженном, неотожженном виде, а так же в оболочке. Цена колеблется от 103 до 1050 руб/м. Диаметр – от 8 до 50мм.
НYDROSTA
И снова южная Корея. Компания разработала специальную полировку стали, препятствующую образованию отложений и осадков. Подходит для всех сантехнических систем, кроме канализации. Диаметр гофротруб – от 12 до 50мм, цена – от 125 до 1500руб/м.
INOFLEX
Немецкая компания MEIBES производит гофрированные металлические трубы диаметром от 12 до 40мм. Изделия выдерживают температуру до 200 градусов и давление до 16Бар. Поставляются в бухтах от 20 до 80м. Цена одного метра –от 650 до 2000рублей.
При выборе труб обратите внимание на следующие нюансы:
- На трубе не должно быть механических повреждений, заломов, трещин, заусенцев;
- Шаг гофры должен быть равномерным;
- Марка стали –AISI (SUS) 304. Не рекомендую приобретать марки AISI201, AISI409, AISI430 по сути- это обычное блестящее железо с минимальным количеством легирующих добавок;
- Соединительные фитинги должны продаваться в сборе;
Предназначение гофрированной изоляции
Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:
Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.
- При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
- При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.
Подготовка скрытой электропроводки по полу к последующей укладке стяжки
Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:
— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;
— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.
Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.
- При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
- В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.
Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.
Достоинства и недостатки
Растущая популярность гофры из нержавейки определяется целым рядом ее несомненных преимуществ:
Гофрированная труба необычайно гибкая. Трубопроводу в процессе монтажа можно придать любую форму, без использования специальных навыков или инструментов. Гибка не изменяет диаметр сечения, не вызывает образования микротрещин или истончения стенок. Единственное, о чем стоит помнить – минимальный диаметр изгиба должен быть равен трем диаметрам самой трубы. Так, стандартная гофра диаметром 15 мм без особых проблем изгибается до диаметра 45 мм.
Гофра устойчива к перепадам давления (заявленный верхний уровень составляет 50 атмосфер) и температуры (рабочий диапазон от -50 до +110 градусов). Верхняя и нижняя граница температур относятся скорее к возможностям силиконовых или фторопластовых уплотнительных колец, сама же гофротруба с легкостью выдерживает воздействие температур до +800 градусов.
Нержавеющая сталь химически неактивна, что исключает возможность появления коррозии
В сравнении с обычной сталью, срок эксплуатации изделия может быть увеличен в несколько раз.
Легкость монтажа – еще одно важное преимущество. Соединение участков трубопровода осуществляется посредством латунных фитингов с уплотнительными кольцами
Ремонт системы также не будет представлять особой сложности. В среднем, использование гофры позволяет сократить время на монтаж системы водоснабжения или отопления в 2-3 раза.
Гофрированная труба не боится грибка, грызунов, плесени, а также легко переносит многократные переходы через точку замерзания носителя.
Высокая надежность материала позволяет прятать трубопровод в бетонную стяжку или в слой штукатурки.
Несмотря на высокую прочность, изделие легко режется при помощи обыкновенной ножовки по металлу, болгарки или трубореза.
Разумеется, как и любой прочий материал, нержавеющая гофротруба не может состоять из одних достоинств. Имеются и некоторые недостатки, а вот насколько они весомые в конкретном случае – каждый хозяин решает для себя самостоятельно:
- Сложность в уходе. При долговременном использовании в металлических складках поверхности будет скапливаться грязь и пыль, убрать которую обыкновенной влажной тряпкой вряд ли получится. Для очистки гофры придется использовать жесткую щетку. Впрочем, можно решить проблему иначе – попросту спрятать гофрированные трубы в защитные кожухи или короба.
- Слабая ударопрочность. В тех местах, где будет велика вероятность приложения сильных механических воздействий, гофру также стоит защитить специальным кожухом.
- Даже самые надежные фитинги будут нуждаться в периодическом обслуживании – визуальном осмотре и, при необходимости, замене уплотнительных колец.
- Уязвимость к некоторым химикатам. В сочетании с хорошей электропроводностью материала это способно приводить к появлению химической или электрохимической коррозии.
- Эстетическая составляющая. Производители гофрированных труб вполне справедливо отдают главенство функциональности своих изделий, нежели их привлекательности. Недостаток легко устраняется скрытой прокладкой гофры.
- Высокая теплопроводность материала. Делает гофрированные трубы не столь эффективными в системах отопления (некоторые даже используют гофру в качестве радиатора). Решить проблему можно использованием теплоизоляционных материалов.
Преимущества и область использования
Современные гофрированные трубы могут быть изготовлены:
из пластика. В силу низкой прочности изделия используются преимущественно для защиты коммуникаций, например, при прокладке теплого пола;
Пластиковая гофрированная труба
- из чугуна. Чугунные трубы с оребрением отличаются высокой прочностью и устойчивостью к высокой температуре. Однако большой вес, усложняющий монтаж и хрупкость постепенно вытесняют материал со строительного рынка;
- из стали. Наиболее оптимальный вариант для отопительной системы помещения.
Гофротруба из нержавеющей стали имеет следующие преимущества:
- возможность выдерживать температуру от -50°С до +110°С, что практически полностью исключает возможность повреждения системы в холодное время, в том числе и в случае возникновения аварийной ситуации;
- устойчивость к гидравлическим ударам и возможность выдерживать высокое давление (до 50 Бар);
- пластичность. Гибкая труба позволяет проводить коммуникации без фитингов, снижающих уровень герметичности системы;
Гофра-нержавейка может быть согнута без повреждений в пределах 3 диаметров.
- устойчивость к коррозии;
- устойчивость к образованию засоров;
- отсутствие шума при прохождении теплоносителя;
- устойчивость к линейному расширению при повышении температуры;
- срок службы – более 30 лет.
Достоинства гофрированной стали
Большое количество достоинств обуславливает и широкий спектр применения. Трубы гофрированные могут быть использованы:
- для прокладки теплого пола;
- для прокладки отопительного трубопровода;
- для теплообменника (радиатор, змеевик и так далее);
- для подключения различного оборудования отопительной системы.
Радиатор из гофрированной стали
Подробный алгоритм сборки
Принятый порядок сборки системы отопления из нержавеющей гофрированной трубы следующий:
- Для начала нужно подключить все фитинги к сантехническим приборам, использующимся в помещении. В местах подключения всегда будет возникать значительная нагрузка. Поэтому специалисты дополнительно советуют осуществить монтаж опор, поддерживающих трубопровод.
Отмерив от приобретенной трубы необходимую длину куска, нужно отрезать ее труборезом
При этом важно проверить края на отсутствие неровностей или каких-либо заусенцев. На следующем этапе трубу нужно вставить в фитинг и закрутить гайки
Сразу после этого необходимо прогнуть все участки изгибов, делая угол как можно меньше. Важно не допустить возникновения провисаний. В тех местах, где гофра будет проходить возле электрической сети или бытовых приборов, необходимо сделать специальный защитный кожух.
Когда трубопровод обретет нужную форму, следует прикрепить его к стене.
В конце необходимо осуществить проверку всей системы, открыв воду и сделав максимальный напор.
В итоге, если правильно выполнить все вышеперечисленные пункты, можно получить весьма эффективную систему, которая будет функционировать длительное время.
Особенности монтажа в полу
Нередко гофрированные трубы используются для сооружения теплого пола в комнате
При этом очень важно выполнять монтаж такой системы в соответствии с определенными правилами:
- Обязательно стоит осуществить гидроизоляцию пола. Это можно делать при помощи специальной мембраны, краски или же состава на основе пластификаторов.
- Поверх гидроизоляционного материала нужно положить стяжку. На ней должен быть закреплен теплоотражающий элемент. Затем размещается металлическая сетка.
- Расстояние от гофрированных труб до лагов пола или других конструкций, которые могут деформироваться вследствие воздействия тепла, должно быть не менее 5 сантиметров. Оптимальный шаг каждой петли – 20 сантиметров.
- Крепление гофры к металлической сетке осуществляется при помощи пластиковых стяжек.
Рабочие характеристики
Гофра из нержавеющей стали считается удобным и недорогим заменителем классических трубопроводов отопления (особенно, если сравнивать с медными). Практичность очевидна: по эксплуатационным характеристикам нержавейка не уступает меди, но в плане финансов она в разы привлекательнее. Использование гофры из качественного металла позволяет получить надежную систему, сохранив ее приемлемую стоимость.
Стандартная гофра среднего ценового сегмента (для бытовых систем) обладает следующими характеристиками:
- Диаметр: 15, 20, 25, 32 мм. Большие диаметры (до 100 мм и выше) применяются редко. Существует понятие внешнего и внутреннего диаметра. Например, изделие, заявленное с диаметром 12 мм, имеет внешний диаметр 16,2 мм и внутренний диаметр 11,8 мм.
- Толщина стенки: 0,25-0,3 мм.
- Рабочее давление – 15 бар (атмосфер). Допустимо превышение до 50 бар. Некоторые изделия (корейские, японские) способны выдержать краткосрочное повышение до 200 бар, но дальше разрушаются.
Гофрированная труба из нержавеющей стали для отопления Источник twimg.com
Температура теплоносителя: +110 °C.
Рабочая температура для гофрированного материала находится в пределах от —50 до +110 °C.
Также важно учитывать назначение, шаг гофры, длину бухты и радиус изгиба.
Достоинства и недостатки стальных гофрированных труб для отопления
Помимо нержавеющей стали, гофротруба может быть изготовлена из пластика или чугуна (изделия с внешним оребрением). Пластиковые гофрированные трубы – не лучший вариант в качестве трубопровода для прохождения теплоносителя. В системах отопления они чаще используются как дополнительная защита для основных коммуникаций, например, проходящих в цементной стяжке. Чугунные гофротрубы хорошо выдерживают тепловые нагрузки, но постепенно отходят на задний план из-за большого веса и сложности монтажа.
Поэтому оптимальным выбором среди всех разновидностей гофр будут гибкие трубы для отопления из нержавейки. Их использование имеет следующие неоспоримые преимущества:
- гофрированную трубу из нержавеющей стали очень легко гнуть, для этого не требуются дополнительные устройства и материалы. Гибка трубы происходит без риска для целостности стенок, поэтому конструкции можно придавать практически любую форму. Благодаря этому свойству гофры появляется возможность смонтировать разводку отопления с минимумом изгибов и соединений, что существенно снизит её стоимость;
- нержавеющая сталь не подвергается коррозии, а значит, срок годности такой системы в несколько раз превышает эксплуатационный срок трубопровода из обычной, «черной» стали. Кроме того, перепады температур и давления – также не проблема для гофр из нержавейки для отопления;
- простота монтажа – качество, которое часто привлекает приверженцев гофр для труб отопления. Соединения осуществляются при помощи латунных фитингов с уплотнительными кольцами из различных материалов. При ремонте определенных участков трубопровода произвести замену элемента системы также не составит труда;
- при необходимости проведения крупномасштабных работ значительным преимуществом станет практически неограниченная протяженность труб. Сортировка нержавеющей гофры для отопления осуществляется в бухтах до 50 м. Этого должно хватить для устройства любого трубопровода, но в индивидуальном порядке выпускаются и более длинные мотки.
Одним из самых важных преимуществ гофротруб — это их высокая гибкость, благодаря которой можно сэкономить на фитингах-поворотах
Как и любые другие изделия, гибкие трубы для систем отопления из нержавейки обладают и некоторыми недостатками. Насколько они весомые – решать покупателю:
небольшая ударопрочность. Если трубопровод из гофрированной нержавейки для отопления монтируется в участках дома или квартиры, где потенциально возможно его механическое повреждение, рекомендуется применять защитный кожух;
сложность в уходе. Очищать гофрированные конструкции от пыли несколько сложнее, чем трубы с гладкими стенками. Гигиенические процедуры придется проводить с помощью щетки, а еще лучше заблаговременно спрятать гофру в защитный короб или экран;
не самая эстетичная внешняя составляющая
При разработке модели металлической трубы из гофры для отопления производители большее внимание уделили функциональности изделий, нежели их внешнему виду. Особо привлекательными трубы из нержавеющей стали вряд ли назовешь, но тем, кого этот недостаток не устраивает, можно предложить массу способов скрыть трубу отопления.
Минусы
К недостаткам относят следующие особенности:
- Нержавеющая сталь – недешевое сырье, и гофрированная нержавеющая труба для отопления от лучших производителей обходится в приличную сумму.
- Если предполагается проектирование теплого пола, специалисты рекомендуют использовать гофру в полиэтиленовой оплетке, защищающей от контактов с химически активными веществами. Кроме того, бетонную стяжку стоит заменить на «сухой» способ монтажа.
- Гофрированные трубы имеют «индустриальный» вид, который впишется далеко не во всякий дизайн. В продаже можно найти гофру с полимерной оболочкой разных цветов, что оставляет некоторое пространство для маневра.
- Углубления между кольцами гофры рано или поздно заполняются пылью, вычистить которую не так-то просто.
Достоинства и недостатки
Предлагаю разобраться, почему же трубы гофрированные из нержавеющей стали так популярны на отечественном рынке. Подробно рассмотрим достоинства и недостатки.
Плюсы:
Гибкость. Элемент можно изгибать без повреждения. Это позволяет использовать в монтаже минимальное количество фитингов и устанавливать изделие в труднодоступных местах. Труба легко гнется вручную;
Прочность. В отличие от пластика, металлическая гибкая труба не теряет геометрии сечения при сдавливании, выдерживает гидроудары и высокое давление;
Эстетичность. Конструкцию не нужно красить и прятать — она элегантна и внешне привлекательна;
Высокая устойчивость к перепадам температур. Здесь следует отметить, что материал выдерживает до 40 циклов заморозки, после чего все-таки возможны нарушения макроструктуры. К высоким температурам изделие не чувствительно;
Длина. Иногда инженерное решение требует прокладки коммуникаций большой протяженности (теплый пол, стены). Нержавеющая гофра позволит смонтировать длинные участки трубопровода без дополнительных фитингов;
Стойкость к коррозии
Что особенно важно при работе в подвалах, сырых помещениях, при устройстве коммуникаций под штукатурным слоем, в штробах, за декоративными панелями.
Невосприимчивость к вибрациям и прочим механическим нагрузкам;
Гладкость внутренних стенок;
Надежность и долговечность.
Производители устанавливают ограничения по срокам эксплуатации только на фитинги.
- Небольшая масса 1 погонного метра;
- Трубу не подделывают, встретить изделие из дешевой некачественной нержавейки пока сложно. К сожалению, как вы понимаете, ключевое слово в этой фразе — «пока».
Минусы:

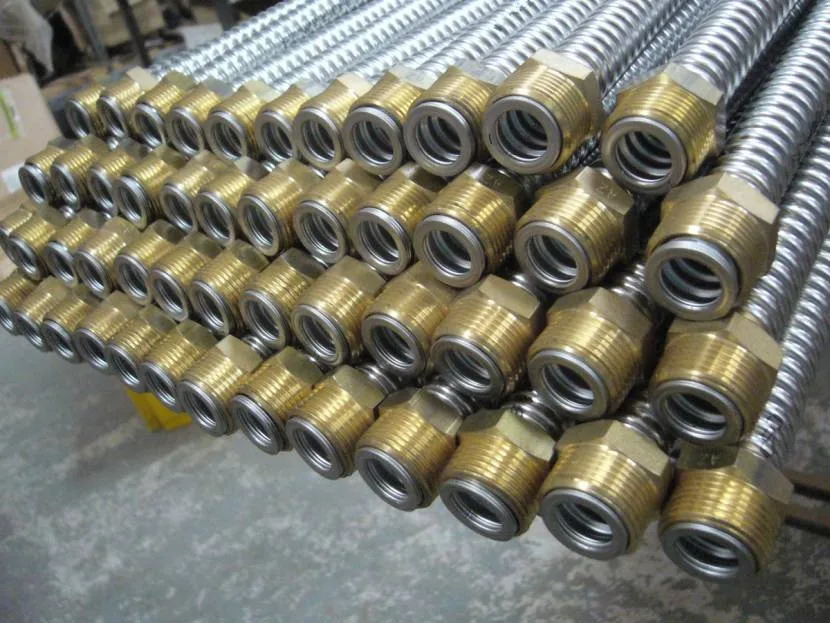

- Латунные фитинги, которыми скрепляются трубы между собой, нуждаются в регулярном обслуживании (проверке герметичности, подтяжки, замене вкладышей);
- Внешний вид гармонично впишется далеко не в каждое помещение;
- Низкий уровень стойкости к некоторым химическим элементам;
- В складках гофры постоянно накапливается пыль;
- Электропроводимость. В некоторых системах (теплых полах, стенах и тп) возникают блуждающие токи. Для предотвращения аварийных ситуаций необходимо заземление а также диэлектрические прокладки;
- Высокий коэффициент теплопередачи. Усложняет использование изделий в неотапливаемых помещениях. Проблема решается слоем утепления;
- Невозможность использования для канализационных сетей;
- Высокая цена.
Преимущества нержавеющей гофрированной системы
Гофрированные трубы «Кофулсо», выполненные из нержавейки, а также фитинги к ним, могут прослужить очень много лет, а конструкция, выполненная из этих изделий, очень надежна и легко гнется без использования дополнительных инструментов, при этом не меняет диаметр сечения и не образует микротрещины материала и механическое напряжение. Этот вид труб очень эластичен, ему не страшно замораживание в зимний период, плесень, гидроудары, грызуны и грибки. Гофрированная технология изделия компенсирует сжатия и расширения под воздействием температуры транспортируемого вещества и наружного воздуха.
Систему по распределению питьевой воды с использованием гофрированных нержавеющих труб можно применять без специальной очистки жидкости, а трубопровод с полировкой изнутри не накапливает отложения извести в конструкциях отопления и подведения воды.
Универсальный внешний вид труб может вписать в любой интерьер жилого помещения. Монтаж системы трубопровода из гофрированных нержавеющих труб осуществляется быстро и легко даже в труднодоступных участках помещений, а фитинги надежно монтируются за несколько минут.
Водопроводную конструкцию можно закрывать бетонными стяжками, штукатуркой и штробами, прятать за защитные или декоративные панели, настолько они долговечны и надежны. Помимо этого, гофрированное изделие можно разрезать вручную при помощи углошлифовальной машины, ножовки по металлу или трубореза для тонкостенных медных и стальных труб.
Советы по монтажу и эксплуатации
Как и любое другое техническое изделие, устанавливать и эксплуатировать гофрированную трубу из нержавеющей стали следует с учётом ряда требований и рекомендаций.
- перед монтажом подвергните гофру проверке на предмет наличия трещин, вмятин и перегибов;
- соединение трубы-нержавейки с фитингом, материал изготовления которого подвержен коррозии, не допускается;
- если подводящие трубы водопровода или отопления выполнены из чёрного металла, перед контактом с ними латунного фитинга обязательно установите водяной фильтр;
- монтируя гофру, не допускайте возникновения в ней напряжений кручения;
- прокладывая трубопровод из нержавеющей стали, исключите его контакт с подверженным коррозии чёрным металлом;
- чтобы надёжно зафиксировать трубу, можно использовать пластиковый крепёж. Для придания большей эстетичности создаваемой инженерной коммуникации рекомендуется проводить её фиксацию с помощью элементов крепления из цветного металла. И, конечно же, для этого подойдёт крепёж непосредственно из нержавеющей стали;
- для прокладки тёплого пола используйте только цельные отрезки трубы. Наличие дополнительных соединений под уровнем пола запрещено;
- не допускайте воздействия на гофротрубу-нержавейку электрического тока;
- не превышайте указанное в паспорте на изделие количество сгибаний/разгибаний. Вообще, желательно свести их к минимуму.
Гофрированные трубы можно комбинировать с другими материалами, не подверженными коррозии
Технология производства
Гофрированная нержавеющая труба изготавливается из стали, устойчивой к воздействию коррозии. Это достигается за счет небольшого содержания хрома, никеля и углерода в изделии, что к тому же прибавляет долговечности трубе. При производстве используется система формования стальной ленты из нержавейки и ее автоматической сварки. Качество швов также проверяет автоматика при помощи лазера. Затем происходит термообработка для придания гибкости и формирование гофры. На заключительном этапе изготовления трубы происходит проверка наличия невидимых трещин металла под давлением в жидкой среде.
Достоинства и недостатки гофрированной трубы
Сравнивая гофрированные трубы для водопровода с аналогичными изделиями из других материалов, можно отметить большое превосходство гофротрубы.
Это объясняется основными достоинствами материала:
- Долговечность. Водопровод из нержавеющих гофрированных трубных изделий может эксплуатироваться вечно. Ограниченный срок использования имеют лишь уплотнительные кольца.
- Сочетание пластичности и жесткости. Оптимальное соотношение этих свойств делает материал устойчивым к гидроударам.
- Гибкость. Благодаря этому качеству можно выполнять повороты, не используя специальные приспособления. Выполняя монтаж, гибкая труба для водопровода поможет решить сложные задачи в проекте.
- При замерзании рабочей жидкости, гофрированные нержавеющие трубы для водоснабжения не деформируются и не лопаются.
- Устанавливать гофрированную трубу можно под обшивкой, штукатуркой и даже под бетонной стяжкой.
Как правильно установить дымоход на колонку
При ежегодном осмотре печник или газовщик, проверяя дымовые каналы укажет на нарушения, связанные с подключением и выпишет акт на их исправление. Если не выполнить описанных корректировок, колонку отключают от газовой магистрали. Ниже приводятся основные вопросы, связанные с подключением и распространенные ошибки и нарушения.
Можно ли совместить вытяжку с воздуховодом от колонки
Особую осторожность следует соблюдать при подключении водонагревателей в жилых зданиях старого образца. Вентиляция в хрущевках с газовыми колонками устроена так, чтобы воздухообмен осуществляется за счет естественной циркуляции воздушных потоков
Отдельных каналов для ванной комнаты и туалета в хрущевке не предусмотрено.
В стене между помещениями делалось окно. При принятии ванны необходимо было открывать форточку, расположенную в перегородке.
Хрущевки чувствительны к любому нарушению в циркуляции воздуха. Сбои в работе колонке могут вызвать:
- Остекление металлопластиковыми окнами — в профиле устанавливают приточно-вытяжной клапан, между дверью на кухню и полом оставляют промежуток в 5 см.
- Перекрывать вентканал любым оборудованием для усиления циркуляции, а тем более одновременное включение вытяжки и газовой колонки категорически запрещено.
Признаки того, что подключение к дымоходу выполнено неправильно: колонка произвольно гаснет во время работы, включается с хлопками, зажигается не с первого раза.
Как рассчитать высоту дымохода для газового водонагревателя
Характеристики тяги во многом зависят от правильного выбора дымохода, определения внутреннего сечения и подъема дымовой трубы над колонкой.
Для всего газопотребляющего водогрейного оборудования действуют единые правила монтажа. Нормы установки, следующие:
- Теплогенераторы с верхним выходным отверстием подключают с обязательным соблюдением вертикального участка длиной не менее 250 мм, при условии, что высота помещения не превышает 2,7 м. Минимальное расстояние от потолка до вытяжки газовой колонки 25-30 см.
- Высота вытяжной трубы рассчитывается индивидуально с учетом типа кровли и отдаленности от конька. Действуют правила:
- при удалении от конька не более 1,5 м, труба поднимается на 0,5 м выше кровли;
- в промежутке между 1,5-3 м, дымоход делают вровень с верхней частью крыши;
- при разрывах свыше 3 м, высота трубы предусматривается на 10° ниже конька кровли.
Максимальная длина дымохода газовой колонки зависит от ее мощности и указывается в инструкции по эксплуатации.
Внизу трубы обязательно предусматривают тройник с заглушкой и ревизионным каналом для обслуживания дымохода.
При установке коаксиальной трубы для турбированного водонагревателя, не требуется высчитывать высоту, но нужно определиться с расстояниями и разрывами между дымоходом, окнами и другими элементами конструкции жилого здания. Действуют следующие правила:
по горизонтали до открытых вентиляционных отверстий, окон и дверей.
по вертикали до окон, если дымоход выходят прямо под ними.
по вертикали до окон, если дымоход выходит прямо над ними.
При установке газового водонагревателя необходимо продумать подключение к дымоходу. Отвод продуктов сгорания является важным фактором работы техники. В качестве соединительного элемента между патрубком колонки и дымоходом используется труба. Не знаете, какой материал для вытяжки выбрать? Возможно, вам подойдет гофра для газовой колонки.
Фитинги для гофрированной трубы из нержавеющей стали
Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.
Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений
Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:
- обеспечивают герметичность в местах соединения трубопровода;
- играют роль переходников между трубами разных диаметров;
- меняют траекторию прокладки и позволяют улучшить уже существующую систему;
- регулируют поток жидкости в сетях;
- дают возможность увеличить протяженность системы без прекращения ее работы;
- позволяют создавать новые ветки в любой системе во время ее функционирования.
Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.
Виды фитингов для гофрированной нержавеющей трубы
Существует большой ассортимент фитингов. Условно их делят на две основные группы:
Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина
- Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
- Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.
Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.
В зависимости от выполняемых функций арматуру разделяют на такие типы:
- соединительная муфта – служит для состыковки прямых отрезков;
- переходник – используют для сращивания труб разных диаметров;
- поворотный угол – помогает изменить геометрию трубопроводной системы;
- заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
- тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
- крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.
Фитинги условно делят на две основные группы: бесшовные и электросварные
