Как выбрать кран шаровой кран шаровый

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика. Производится плотная намотка резьбового уплонителя. Накручивается новое, подходящее по размеру запорное устройство

Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию

Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка

В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

Виды кранов: технические характеристики, преимущества и недостатки

Все виды кранов для воды классифицируют с учетом их внутренней конструкции. По способу своей работы смесители отличают: однорычажные, вентильные, шаровые, сенсорные, термостатические. Полный обзор всех разновидностей конструкции и принципах их работы позволит лучше понять отличия разных видов запорной арматуры.

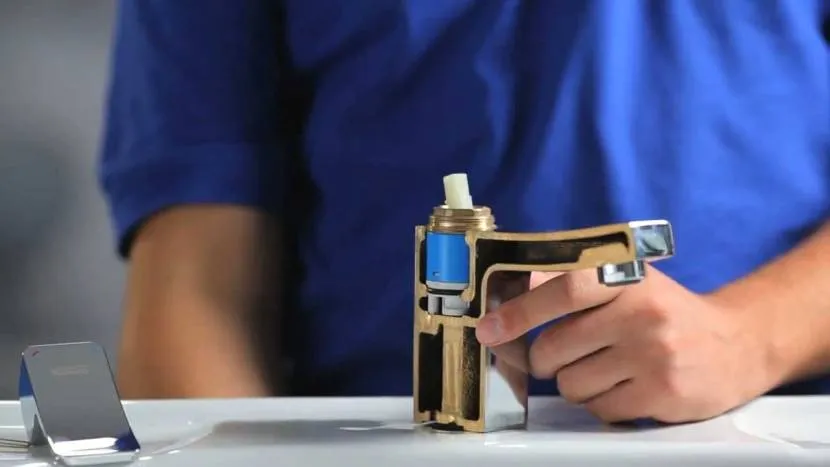

Однорычажные

Принцип работы этих приспособлением является довольно простым: конструкция в себя включает цельный корпус и картридж для управления водными потоками. Последний расположен в корпусе и крепится при помощи одной гайки, скрытой декоративным колпаком. Изделие настолько простое, что здесь отсутствуют любые лишние элементы, которые могут предвещать выход крана из строя.

Однорычажные краны характеризуются простотой и долговечностью конструкции Источник krovati-i-divany.ru

Главные достоинства смесителей:

• надежная конструкция;
• продолжительное время службы;
• высокая ремонтопригодность;
• простое управление;
• легкость монтажа.

Из недостатков необходимо отметить быстрый выход из строя силиконовых прокладок, а также сложную регулировку температурного режима воды на бюджетных изделиях. Чтобы избежать возможных неприятностей, рекомендуется раз в несколько лет вызывать сантехника для замены уплотнителей.

Вентильные

Устройство крана бывает одно- и двухвентильным. Одновентильная конструкция состоит из одного колпачка без возможности изменять настройку температурного режима, то есть можно только отрегулировать напор воды. Прибор работает благодаря прижиму силиконового уплотнителя к так называемому «седлу». В более современные модели компании-изготовители устанавливают в корпус керамический кран-буксу – во время вращения вентиля пластины совпадают и начинается подача воды.

Установка вентильных кранов популярна из-за простой схемы монтажа и высокой ремонтопригодности Источник postroika.biz

Двухвентильные изделия на сегодняшний день являются одними из самых популярных разновидностей водопроводных кранов. Подача жидкости производится благодаря работе 2-х запорных механизмов, подающих воду в прибор, в котором та смешивается, чем и достигается требуемая температура.

Основные преимущества вентильных кранов:

• простота в регулировке давления;
• удобство настройки температурного режима;
• легкость в установке;
• доступная стоимость.

Недостатки:

• дорогая цена вентилей из керамики;
• регулярно требуется заменять силиконовые уплотнители;
• непродолжительное время службы – не более 10 лет.

Шаровые

Устройство шарового крана для воды напоминает однорычажные изделия, однако имеет чуть иной принцип работы. В корпусе находится шарик особой конструкции, который выполняет функцию подачи жидкости. Во время поднятия флажка он вращается, отверстия совпадают с аналогичными в «седле». Чем больше произошло совпадений, тем сильней происходит напор.

Шаровой кран имеет не сложную конструкцию и очень простой в ремонте Источник eurosantehnik.ru

Принцип работы шарового крана позволяет устанавливать это оборудование под ванной, мойкой или душевой кабиной. Он дает возможность перекрывать снабжение водой на вышеописанных узлах. При этом устройство делится на полнопроходные и редуцированные – с учетом диаметра отверстия в шарике и возможности пропуска воды.

Устройство шарового крана определяет его преимущества:

• маленькие размеры;
• доступная стоимость;
• надежное перекрытие воды;
• продолжительное время службы.

Из недостатков необходимо отметить наличие длинных вентилей для перекрытия потока воды и выполнение всех правил эксплуатации, чтобы не допустить протечек в конструкции.

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

• Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
• Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

Рекомендуем ознакомиться: Принцип работы и сферы применения клиновых задвижек

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

• Корпус.
• Стальной или латунный шар.
• Уплотнительная шайба.
• Ручка управления.
• Регулировочная гайка.
• Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Вентиль или запорный клапан

Вентиль можно назвать братом задвижки. В действие приводится устройство поворотом моховика, что передает импульс шпинделю, который приходит в поступательное движение и на другом конце закрывается золотник, оборудованный прокладкой. Если вентиль закрывается, то доходя до нижнего положения, упирается в седло, в результате чего перекрывается (запирается) жидкость. Отсюда и происходит название — запорный клапан. Запорные клапана широко применяются в водных и топливных системах. Они являются запорно-регулирующими и представлены широко внешним видом и конструкцией. Срок службы варьирует от 20 до 30 лет из-за качества материалов и особенностей эксплуатации. Износ наступает тогда, когда будет пройдено 8 тысяч циклов закрыто-открыто.

Устройства тоже имеют свои достоинства и недостатки. Достоинства определяются его эксплуатационными характеристиками:

• плавное регулирование водяного потока
• ремонтопригодность (замена прокладки золотника или сальниковой прокладки с ее подтяжкой);
• наличие меньшего количества трущихся деталей, что обеспечивает вентилю повышение срока эксплуатации;
• применение вентилей при регулировании потока воды на несколько объектов (без них просто не обойтись) водо и теплоподачи.

Недостатки характеризуются уменьшением эксплуатационных свойств из-за:

• увеличенного гидравлического сопротивления, создающего застойную зону, где могут скапливаться взвешенные частицы, что может вызывать преждевременный износ и коррозию;
• выхода из строя прокладки золотника (отрыв потоком жидкости, залипание, усыхание), что ведет к частому ремонту;
• необходимости поддержания вентильного устройства в рабочем состоянии для чего следует хотя бы раз в год полностью его открывать или закрывать, если нагрузка в работе длительно отсутствовала.

Исключением из правил служит здесь прямоточный вентиль с наклонным шпинделем, где создается меньшее сопротивление в гидравлике. Этому служит развернутое расположение седла к потоку жидкости.

Какие бывают шаровые краны по типу уплотнения ?

Наш опыт показывает, что 99% всех шаровых кранов выпускаются с фторопластовым уплотнением, за исключением высокотемпературных исполнений, где используют уплотнение металл по металлу.

PTFE (фторопласт, тефлон) – температуростойкий полимер, который обеспечивает стабильную работу на горячей и холодной воде, технических маслах, углеводородных смесях (нефтепродукты, природный газ), паре (до 150С). Диапазон рабочей температуры от -10С..+150С, максимально допустимая температура -40С..+200С.

Металл по металлу — это уплотнение, в котором корпус и шар крана соприкасается друг с другом без мягких уплотнений. Основное достоинство металлических уплотнений устойчивость к высоким температурам. Основным недостатком можно считать сложность обеспечения класса герметичности А.

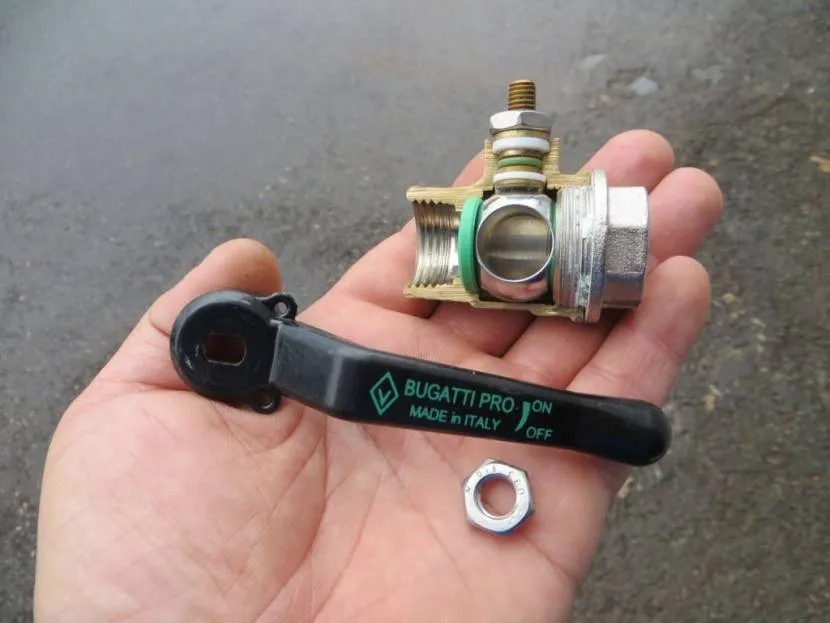

Конструктивные особенности шарового крана

Схема подключения шарового крана и электропривода.

Несмотря на то, что шаровые затворы изобрели сто лет назад, повсеместно использовать их стали только недавно. Первоначальное строение его было недостаточно эффективным, он неплотно перекрывал поток. Но благодаря работе конструкторов, а также появлению новых материалов, этот кран стал самым популярным при прокладке трубопроводов. В первую очередь, в новых вариантах стали использовать улучшенные уплотнители, такие как каучук, фторопласт и другие. Они дают требуемую герметизацию, но при этом имеют высокую износостойкость.

Шаровый кран представляет собой затвор в форме шара из стали. В нем сделано отверстие, равное диаметру трубы. Поворот затвора на 90º перекрывает поток воды. Когда затвор открыт, он не создает никаких преград для свободного потока, что повышает его долговечность, так как нет нагрузки на запорный механизм. Это преимущество послужило причиной распространенного использования шаровых кранов на ведущих магистральных линиях трубопровода. К тому же замена такого механизма делается легко и быстро.

Статья по теме: Схемы подключения водяного теплого пола

Технические характеристики и требования ГОСТ

Для подбора подходящего изделия нужно знать частоту использования и его назначение. Так, запорная арматура с диаметром 1-1,5 дюйма подходит для нечастого применения и не рассчитана на постоянные высокие нагрузки. В противном случае она выйдет из строя.

Для бытовых целей подходят элементы диаметром 0,5-0,75 дюйма. Краны на 0,5 дюйма применяют для установки на трубы водоснабжения, а изделия 0,75 дюйма используют для систем отопления с циркуляционным насосом.

Модели с большим диаметром подходят для производственных целей или специального использования. Для бытовых нужд вполне достаточно арматуры размером 0,5-1,5 дюйма.

Материал

Существует множество материалов, из которых могут быть выполнены изделия. Водопроводные краны встречаются таких видов, как металлические или пластиковые. В первом случае для изготовления оборудования применяют медь, латунь, легированную сталь или чугун.

Для холодной и горячей системы подходят подобные краны водопроводные. Виды пластиковые используют только для холодного потока.

Чугунные устройства достаточно долговечны, но довольно массивные. Если в кухне используется подвесная мойка, она может не выдержать такой мощной «звериной» арматуры. Поэтому сегодня вместо представленного типа материала стали применять легированную сталь.

Но самыми популярными из материалов все же признаны латунные изделия. Они переносят даже очень экстремальные ситуации и имеют относительно невысокую стоимость. Медь обладает теми же качествами, но кран внешне выглядит богаче. Их стоимость довольно высока.

Пластиковые изделия часто применяют для уличного водоснабжения или для систем с холодным потоком.

Какой лучше выбрать?

Выбрать смеситель бывает не просто. Ведь хочется, чтобы он был компактным, надёжным, прочно «сидеть» на рабочем месте, подходить по стилю помещению и долгое время не выходить из строя.

1. Для кухни желательно выбрать вентильный кран из латуни, бронзы, меди с хромированным или золотым покрытием, на котором не задерживается жир, и легко смывается грязь. Такие смесители прочные и дорогие, они не подвержены окислению и ржавчине. Кран также должен иметь поворотный излив с удобной для мытья посуды высотой гусака. Цена качественного изделия начинается от 5 тыс. руб.
2. Для ванной — корпус и излив крана должны быть выполнены из латуни, желательно наличие сменного картриджа. Это может быть шаровый смеситель, оснащённый одной ручкой-рычагом или двухвентильный кран. Многие отдают предпочтение керамическому водопроводному крану, т.е. с керамическим картриджем. В нём уплотнительным элементом является кольцо из керамики. Такие изделия лучше противостоят воздействию горячей воды, регулируются более плавно, чем краны с резиновым уплотнителем, служат долго, реже требуют ремонта и техобслуживания. Конечно при таких характеристиках, у керамического крана и цена немалая — от 4,0 до 35,0 тыс. рублей(в зависимости от производителя).
3. Для других ситуаций. В подсобных помещениях, гараже достаточно будет недорогого одновентильного крана. Цена таких изделий варьируется от 1,5 до 3,5 тыс. руб.

Приступая к установке шарового крана

Первым шагом на пути установки устройства является выбор места, где оно будет устанавливаться

В стесненных условиях важно правильно определиться с длиной ручки запорного устройства, можно ли будет нормально поворачивать длинную или короткую ручку на том месте, где намечается установить кран. На вертикальном трубопроводе местоположение ручки не имеет значения

На горизонтальном трубопроводе ручка шарового крана обязательно должна размещаться вверху, допустимое отклонение от вертикали не может превышать 45º.

Способ монтажа шарового крана зависит от материала труб, из которых собирается трубопровод

Шаг второй – подбирается кран с определенными параметрами. В домашних условиях выбор обычно останавливается на муфтовом шаровом кране с резьбовыми соединениями. Запорное устройство с фланцами понадобится при диаметре трубопровода, превышающем 40 мм.

Третий шаг – уточнение диаметра труб, на которые будет устанавливаться устройство, и видов резьбы на концах труб по месту установки.

Шаг четвертый – уточнение направления течения жидкости в трубопроводе и требуемого вида резьбы на кране в зависимости от этого фактора. Это уточнение может и не понадобиться, так как большинство запорных устройств может устанавливаться любой стороной, независимо от направления потока. Но некоторые модели шаровых кранов имеют стрелку – указание требуемого направления течения жидкости. Их можно устанавливать только определенным образом, обусловленным конструктивными особенностями устройства.

Виды и устройство водопроводных кранов

Устанавливаются краны для водопровода как на выходе системы, так и в центре водопровода. В первом случае они предназначаются для непосредственного набора воды из трубопровода, и устанавливаются в умывальниках, ваннах, кухнях и т.д.

Такие краны обычно подключаются одновременно к горячему и холодному водоснабжению, и с их помощью возможно регулировать, помимо напора, ещё и температуру подаваемой воды. Происходит это за счёт смешения внутри них горячей и холодной воды в различных пропорциях. Поэтому такие краны также называют водопроводными смесителями.

На рынке имеются также крановые системы – тройники, выполняющие ту же роль, что и железнодорожные стрелки – переводят направление воды с одного контура в другой. Они необходимы, когда на время ремонта трубопровода нежелательно полностью перекрывать воду.

К примеру, когда в здании меняют прохудившийся участок трубопровода, воду к потребителям подают по резервной ветке, переключив вентили. Таким образом, назначение кранов, в зависимости от типа сводится к следующему:

• Регулировка температурных режимов на выходе из системы.
• Регулировка напора подаваемой воды.
• Аварийное перекрытие воды на определённом участке трубопровода.
• Перераспределение водных потоков в системе.

Технические характеристики

Технические характеристики водяных кранов регламентируются положениями ГОСТов №19681 от 1994г. и №25809 от 1996г.

Они подразделяются по своей пропускной способности на:

• Стандартные. Выдают не более 80% от потока воды, протекающей в подключенном к крану водопроводе.
• Полнопроходные. Пропускают около 100% водного потока.
• Неполнопроходные. Способны выдавать приблизительно 50% воды.

По максимальному рабочему давлению подразделяются на два класса:

• Первый класс – ок. 1 МПа.
• Второй класс – менее 0,6 МПа.

Изготавливаться краны могут из стали, чугуна, латуни, алюминиевых сплавов, полимерных пластмасс. По своему устройству все водяные краны подразделяются на две большие категории:

• Шаровые.
• Вентильные.

Устройство крана для воды вентильного типа кардинально отличается от шарового аналога. В связи с этим, различаются и их эксплуатационно-технические характеристики.

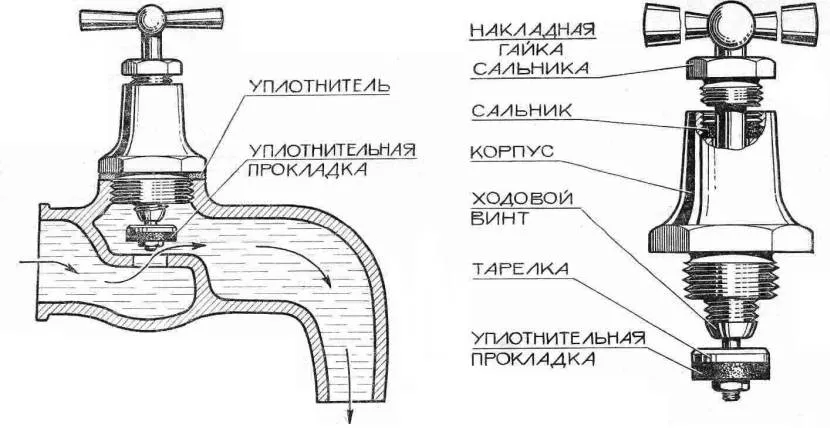

Вентильные краны

Кран с одним вентилем

Кран с двумя вентилями Основной рабочий механизм прибора вентильного типа – резьбовой шток с эластичной прокладкой на конце. При повороте вентиля по часовой или против часовой стрелки, шток поднимается вверх, освобождая проход для воды. Опускаясь, он наоборот, перекрывает поток.

Вентильные водопроводные краны появились три десятилетия назад, и были основным видом кранов на отечественном рынке.

Шаровые краны

В основе шарового водяного крана лежит шарообразный регулирующий механизм, расположенный внутри корпуса и соединённый с внешней рукояткой. В этом шаровом механизме имеется отверстие, предназначенное для пропуска воды.

Поворотом рукоятки меняется положение отверстия относительно водяного потока: оно либо устанавливается параллельно направлению течения, либо перпендикулярно. В последнем случае поток воды полностью перекрывается.

В массовое производство подобные механизмы поступили около 25 лет назад, и к настоящему моменту потеснили вентильные аналоги. Вся информация о шаровых кранах тут.

Тип соединения или как выбрать шаровый кран по диаметру трубы

Тип соединения — немаловажный критерий для выбора нужной модели устройства, определяющий особенности эксплуатации и монтажа трубопроводов. Выбрав неправильно кран по типу присоединения, вы не сможете установить его другим способом.

1. Сварной. Качественно изготовленный шаровый кран будет отличаться высокой герметичностью. В силу сложности ремонта или замены оборудование обычно устанавливают на магистралях с небольшим износом арматуры и минимальной регулировкой потока транспортируемой жидкости.
2. Фланцевый. Легко устанавливается и быстро заменяется при выходе со строя. Данный тип используется на кранах с Ду 15-800 мм. Герметичность достигается за счет установки резиновой или паронитовой прокладки между фланцами, а также плотного прижатия болтовым соединением. Недостаток фланцевого соединения — чаще возникают протечки из-за ослабления болтового крепления.
3. Резьбовой. Шаровые краны с резьбовым типом соединения обычно инсталлируются на трубопроводы с небольшим давлением и невысокой температурой транспортируемой рабочей среды. Могут использоваться в системах водоснабжения или газопроводах диаметром 8-100 мм в жилых помещениях.

Шаровые краны классифицируются по диаметру отверстия:

1. Полнопроходные (пропускная способность 90-99%) — отверстие в затворе по размерам практически совпадает с диаметром трубы. Монтируются на трубопроводы, обслуживающие внутридомовые коммуникации.
2. Стандартнопроходные (пропускная способность 70-90%) — диаметр отверстия в затворе немного меньше размеров трубы. Устанавливаются на инженерных сетях, где допускаются потери давления потока.
3. Неполнопроходные (пропускная способность 40-70%) — диаметр прохода затвора существенно меньше диаметрального размера трубопровода. Устанавливаются для специального ограничения потока энергоресурсов.

Материалы изготовления шаровых кранов

В продаже есть латунные и стальные шаровые краны. Латунные изделия устанавливают на трубы малого диаметра. Если появляется течь, достаточно подтянуть гайку, чтобы прижать тефлоновый сальник. Рабочий ресурс – 20 тысяч открываний и закрываний.

Эксплуатационные характеристики и преимущества латунных устройств:

• надежность и долговечность;
• кран не нуждается в техническом обслуживании и смазке;
• высокая герметичность обеспечивает отсутствие протечек;
• можно крепить в любом положении;
• безопасность рукоятки;
• предельная эксплуатационная температура до +150 градусов;
• рабочее давление – не выше 1,6 МПа.

Стальная арматура не имеет болтовых соединений, поэтому полностью защищена от протечек. Технические характеристики и достоинства стальных изделий:

• поток жидкости быстро перекрывается;
• простое управление и установка;
• нет необходимости проводить техническое обслуживание и заменять детали;
• выдерживают высокие температуры рабочей жидкости;
• экономичность.
