Котел длительного горения своими руками

Установка и введение в эксплуатацию

Условия монтажа для долговременной, безопасной работы котла следующие:

1. Прочное основание. Надежный вариант – бетонный пол.
2. Эффективная вентиляция.
3. Безопасный дымоход – изоляция прохода в перекрытии или стене.
4. Защита прилегающих поверхностей от возгорания – крепление на них прочных, негорючих, теплоизолирующих материалов.

Корпус устанавливают строго вертикально, патрубок дымохода – соосно приемной трубе основного канала, исключая обратный уклон, иначе возможна потеря тяги.

Теплообменник подключают к системе отопления, заполняют водой. Проверяют герметичность резьбовых соединений и сварочных швов. Остается растопить котел и контролировать исправность отопления, пока не прогорит топливо.

Для безопасной работы котла нужно прочное основание.

Требования к помещению

Работа котла провоцирует появление пыли. Возможны кратковременные выбросы дыма.

Поэтому требуется отдельное помещение:

• оборудованная котельная;
• техническое, подсобное пространство в доме.

Лишь при малой мощности и остром дефиците площади допускается установка агрегата в хорошо проветриваемый коридор. Важен свободный доступ для загрузки, обслуживания котла, чистки дымохода.

Топливо для пиролизного котла

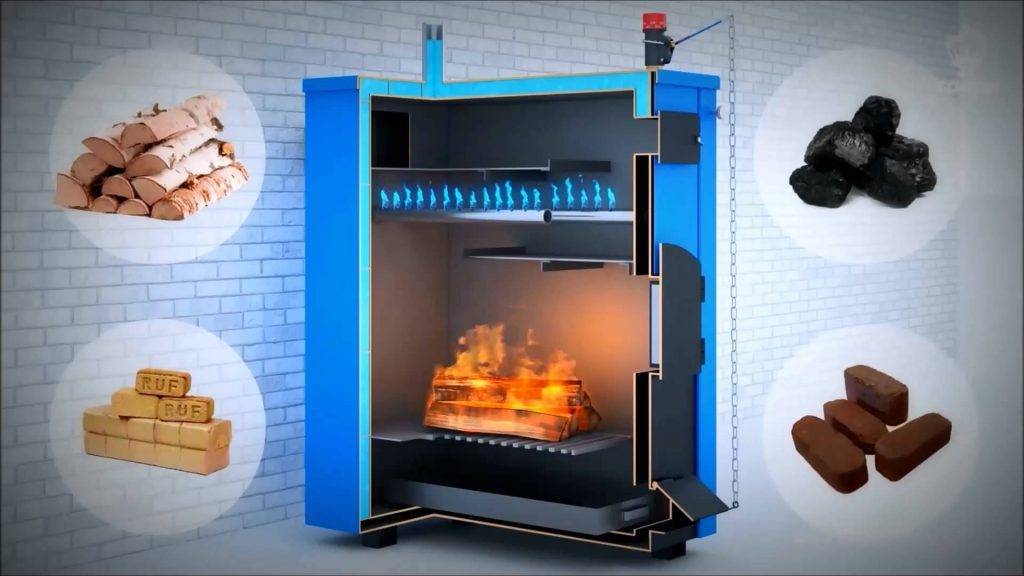

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

• Использование обычных дров.

  Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

  Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

  При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

  Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

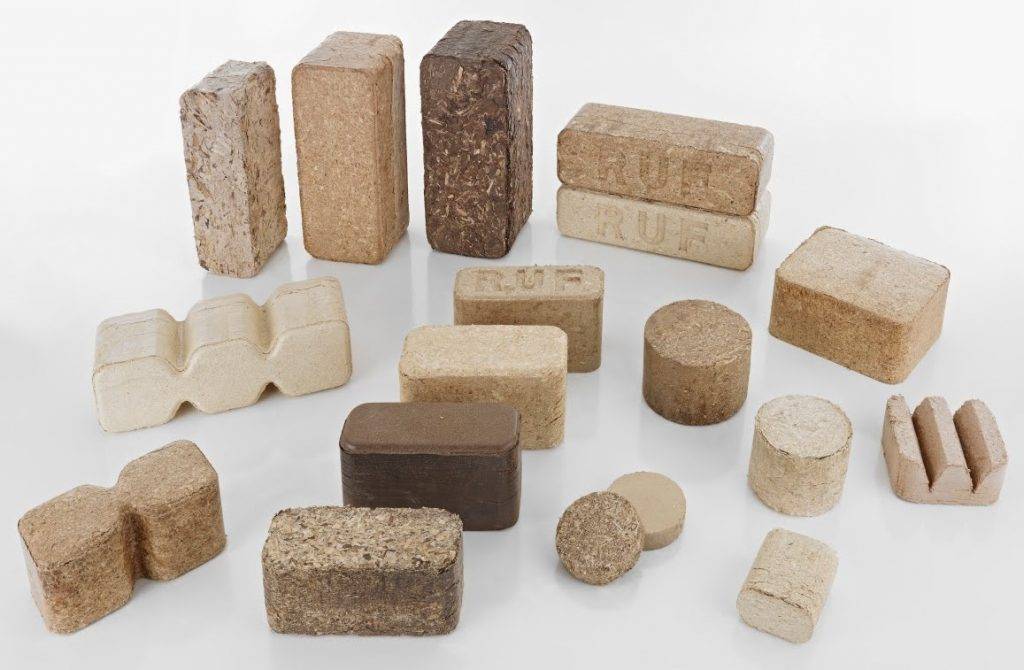

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Изготовление отопительного прибора – последовательность сборки

При сборке своими руками пользуемся чертежами, придерживаемся указанных размеров. Последовательность следующая:

1. Вырезаем из 4-миллиметрового металла корпус: днище, боковые стенки, крышку, дверные проемы. Все прихватывается к днищу, которое выпускается в стороны, как на чертеже. Внутри сваркой закрепляем уголки, которые послужат полочкой для колосника.
2. Стыки тщательно провариваем и приступаем к водяной рубашке из металла 3 мм. Она отступает от стенок корпуса 20 мм и, чтобы установить ее, привариваем на корпус стальные полосы. К ним привариваем обшивку.
3. Установка жаровых труб сверху котла. Прорезаем отверстия в тыльной и передней стенках, вставляем несколько труб, завариваем на торцах.
4. Вырезаем дверцы, привариваем изнутри две полосы, между ними укладываем асбест для уплотнения. Колосники размером 360×460 мм нарезаем из уголков и привариваем к полочкам наружным углом.
5. В стенки бака врезаем штуцеры на подающий и обратный трубопроводы, патрубок дымового канала. Ввариваем воздуховод из профильной трубы 40×60 мм. К нему через фланец будет крепиться вентилятор. Воздушный вход осуществляем через заднюю стенку.
6. Привариваем дверные петли и закладки для крепления декоративного каркаса. Бак котла обертываем базальтовым утеплителем, закрепляем шнуром. Крепим каркас саморезами к закладкам, устанавливаем дверцы.

Результат сборки твердотопливного котла длительного горения

На воздуховод устанавливаем вентилятор, электронный блок сверху котла, а датчик прячем под утеплитель.

Описание и принцип действия твердотопливного котла

Твердотопливный котёл длительного горения — это большая топка, имеющая ограниченную зону сжигания твёрдого топлива и контролируемое поступление кислорода. Принцип работы устройства основывается на способности твердотопливных элементов тлеть в течение длительного времени с повышенной теплоотдачей. В процессе происходит полное прогорание вещества с минимальным образованием отходов.

Загрузка большого количества твёрдого топлива в топку происходит в среднем 1–2 раза в сутки, однако есть агрегаты, способные функционировать в течение нескольких дней. Путём регулирования притока кислорода в зону сгорания происходит замедленное тление при повышенной температуре. Дым выводится через специальную трубу. Она проходит сквозь теплообменник и прогревает воду для отопительной системы. Своевременная загрузка топки обеспечивает практически непрерывную работу устройства.

Сгорание топлива в котле длительного горения чаще происходит сверху вниз. В этом случае по мере прогорания верхней прослойки огонь перемещается ниже, на следующие слои. Такие тепловые агрегаты имеют множество достоинств, обеспечивающих их популярность среди всех групп населения:

1. Увеличенный объём топки для загрузки топлива.
2. Длительный срок работы на однократной загрузке.
3. Большая теплоотдача.
4. Экологичность. При работе отопительный прибор выбрасывает минимальное количество отработанных газов.

Стандартные котлы длительного сгорания различаются по виду используемого топлива:

1. Устройства, функционирующие на одной разновидности топлива. Обычно в этом качестве выступают дрова, иногда — паллеты, полученные из отходов деревообрабатывающей промышленности.
2. Универсальные агрегаты. Здесь есть возможность комбинировать несколько видов твердотельных элементов — дрова, опилки, паллеты.

 По типу работы все существующие виды котлов длительного сгорания можно разделить на две крупные группы:

1. Пиролизные. В работе подобных аппаратов используется принцип пиролиза. Твёрдые частицы топлива прогорают при большой температуре и слабой подаче кислорода. В процессе вырабатывается газ, направляемый в отдельный отсек, где и сгорает. Подобный принцип увеличивает КПД котла и время сжигания топлива.
2. Классические. Имеют упрощённую конструкцию, различаются объёмом топки, способом сжигания, наличием водяной рубашки-контура и т. д. Простейший классический котёл без рубашки — это металлическая ёмкость, сделанная из трубы или бочки, где происходит сгорание твёрдых частиц по принципу «сверху вниз».

Область использования твердотопливных котлов обширна. Бытовые модели отапливают частные домовладения, магазины и подобные жилые и нежилые объекты. Крупные промышленные агрегаты, для размещения которых требуется отдельное оборудованное помещение, могут отапливать небольшой завод. Популярность котлов обусловлена небольшой стоимостью и простотой эксплуатации.

Правила безопасности

Для достижения хорошей эффективности, долговечности и экономичности самодельных котлов длительного горения, в ходе их эксплуатации необходимо соблюдать основные рекомендации по пожарной безопасности:

• Следить, чтобы температура внутри контура не превышала граничных показателей.
• Питающий трубопровод запрещается оснащать запорным вентилем.
• В непосредственной близости от котла не должны храниться легковоспламеняющиеся материалы.
• Вентиляция в помещении должна быть полностью исправной.
• Прибор можно устанавливать только в отдельной комнате (котельной). Этот момент продумывается во время реализации подготовительных мероприятий.

Оборудование котельной является самым лучшим вариантом, так как ТТ котлы работают несколько иначе, чем обычные печи на дровах. Кроме того, внешне прибор не представляет эстетического интереса, и скорее всего будет нарушать общий интерьер. Так как использование твердого топлива сопровождается появлением грязи, лучше всего установить котел в нежилой комнате.

Монтаж котла

Установку прибора можно произвести своими руками. Для использования отопительных устройств подобного типа не нужно получать разрешение у коммунальных служб.

Однако при выполнении обвязки и монтажа важно учесть следующие моменты:

1. Нельзя помещать котел на пол, стоит подготовить специальный фундамент.
2. Деревянные и каркасные стены, расположенные вблизи прибора, рекомендуется защитить при помощи листов асбеста или оцинкованной стали.
3. Дымоотвод должен располагаться на расстоянии не менее 25 см от перекрытий.

Во время установки аппарата важно соблюсти все меры пожарной безопасности, ведь ошибки при монтаже могут привести к пожару во время эксплуатации прибора. Порядок работ:

Порядок работ:

1. Внесите прибор в помещение, установите на подготовленный фундамент так, чтобы патрубки оказались на одном уровне с трубкой дымохода.
2. Зафиксируйте оборудование на фундаменте без перекосов.
3. Установите вентилятор (если он есть) и присоедините дымоотвод.

Подключение к дымоходу

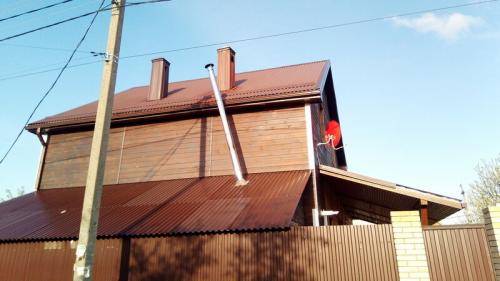

Проще всего сделать наружный дымоход приставного типа. В этом случае труба крепится к стене в вертикальном положении.

В деревянном доме ее можно вывести наружу через кровлю или стенку по следующей технологии:

1. Проделайте в крыше (стене) квадратный проем на 40 сантиметров больше, чем диаметр дымоходной трубы.
2. Произведите монтаж проходного узла, выполненного в форме короба из оцинкованной стали.
3. Пропустите через него трубу-сэндвич,а оставшееся пространство заполните базальтовой ватой.
4. Закрепите наружную крышку узла.

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

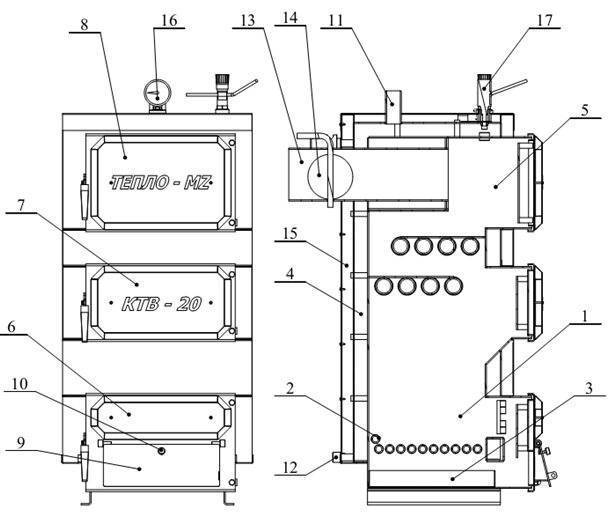

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Инструкция по самостоятельной сборке разных видов

Стоит рассмотреть другие конструктивные решения, разобрать их сильные стороны, особенности эксплуатации, зависимость их эффективности от топливной камеры и теплообменника.

Разновидности твердотопливных котлов:

• классические;
• пиролизные;
• верхнего либо нижнего горения.

Помимо разных принципов работы нагреватели часто оснащают вспомогательными устройствами: наддувом, автоматической подачей топлива.

Классический котел на дровах

Продолжительное горение происходит за счет режимов:

• ожидания – когда воздух в топку не подается;
• работы – когда по мере остывания теплоносителя автоматически включается наддув.

Подогретый воздух подается снизу, через колосники. Топливо сжигается, отдавая тепло стенкам водяной рубашки и своду с жаротрубным теплообменником.

Продолжительное горение происходит в классическом котле на дровах.

Последовательность и детали сборки:

• корпус – к днищу приваривают боковые и переднюю стенки, свод;
• теплообменник – начинается выше зольника;
• жаровые трубы теплообменника – сходятся в дымоходный патрубок;
• патрубки подачи, обратки, дымохода;
• воздуховод из профильной трубы 60–40 мм с фланцем для вентилятора;
• базальтовый утеплитель – по бокам и сверху бака;
• листы наружной отделки, дверцы – с уплотнением притворов асбестовым шнуром.

С верхним горением топлива

В принцип работы заложено медленное распространение горения сверху вниз. Эффект улучшен ограничением подачи воздуха. Его хватает на поддержку медленного тления – контролируемого сгорания.

Максимальное время 1 закладки – 20–24 часа.

В котле с верхним горением топлива горение распространяется медленно.

Оно напрямую зависит от следующих факторов:

• окружающей температуры;
• энергоэффективности дома;
• сухости дров;
• заданной температуры теплоносителя.

Даже в суровые морозы котел непрерывно работает 8–12 часов, что в 2–3 раза превосходит простые топки. Автоматический режим задается терморегулятором, механически связанным с воздушной заслонкой.

Водяной

Котел может быть сконструирован 2 способами, такими как:

• водяная рубашка вокруг топки;
• теплообменник внутри камеры сгорания.

Водяная рубашка находится вокруг топки.

Нагреватели водяного отопления для безопасной эксплуатации оснащают клапаном сброса избыточного давления, термометром, манометром – если система работает под давлением.

Пиролизный

Производительный, экономичный надежный – в нем используется эффект двойного сжигания: древесины и выделяемого ей газа. Последний тоже сгорает, а не идет в дымоход, как в обычной топке.

Твердотопливный

Большинство котлов практически всеядны: дрова, пеллеты, уголь, древесные отходы.

Стандартная конструкция:

• топка с колосниками – для загрузки топлива;
• заслонки – задают режимы работы, могут управляться автоматикой;
• теплообменник – водяной контур или бак с жаровыми трубами;
• дымоход.

Твердотопливный котел может работать на дровах или угле.

Самый простой твердотопливный вариант – это обычная топка под баком.

Кирпичный

Котел нижнего горения всегда работает в затухающем режиме. Для розжига датчик электроники включает вентилятор. Так поддерживается активное горение, пока теплоноситель не наберет заданной температуры.

Корпус сложен из кирпича, хорошо сохраняет тепло. Но температурное расширение провоцирует растрескивание швов – для сдерживания нужна обвязка железным уголком.

Теплообменник изготовлен из труб, по которым идет горячий дым – конструкция работает эффективнее водяной рубашки. Колосники ставят с наклоном для лучшего горения и оседания золы. Все дверки специальные – для монтажа в кирпичную кладку.

Шахтный

Уникальность конструкции – в вертикальной загрузочной шахте и топке.

Котел работает по принципу нижнего горения:

1. Закладка дров поджигается через специальное отверстие.
2. Температура в топке предварительно сушит дрова. Прогорая, они оседают под собственным весом.
3. Приток кислорода не дает пламени распространяться вверх. Пиролизный газ уходит на дожигание.

Топливо: дрова, пеллеты, отходы древесины, опил, щепа.

Шахтный котел имеет вертикальную загрузочную топку.

Компоненты котла для сборки своими руками:

1. Топк. Ее пропорции: высота в 2 раза больше ширины.
2. Топливная шахта – размещается сбоку.
3. Зольник – находится под шахтой, разделяется колосниками.
4. Теплообменник, дымоход, заслонки, дверцы.

Котел водяного отопления на дровах своими руками. Хорошо зарабатываешь?

Дымоход — это важный элемент любого твердотопливного котла. Чрезмерно утеплённого и большого дымохода не бывает. Маленький или плохо утеплённый дымоход — это вонь, дёготь, обратная тяга. Всегда старайся поднимать дымоход выше конька кровли, и по максимуму его утепляй.

В посёлке Знаменском я это сфотал. Дымоход зачётный

Неотъемлемой частью котельной с твердотопливным котлом должна быть буферная ёмкость. Она не только увеличит КПД котла, но и предотвратит закипание котла при отключении электроэнергии. При условии, конечно, что к котлу она подключена самотёком.

Буферная ёмкость также сглаживает температурные колебания теплоносителя , что происходит при закладке в котёл топлива и чистке котла. В буферную ёмкость можно врезать тэн, и он будет подогревать теплоноситель, когда некому затопить котёл.

Котел Стропува с буферной ёмкостью в котельной частного дома

Монтаж дровяного котла это важное и ответственное дело. Тебе могут неправильно обвязать котёл, и ты с ним будешь мучиться всю жизнь

Конденсат, затухание, закипание всё это может присутствовать в твоей жизни каждый день.

Твердотопливный котел Зота Магна в частном доме

Ты должен знать, что при топке дровами лучше использовать стальные котлы, для топки углем лучше выбирать чугунные котлы.

Подведём итоги отопления на дровах:

1. 2 года суши дрова или используй брикеты.
2. Используй стальной котёл с буферной ёмкостью.
3. Организуй правильный монтаж котла с термосмесительными узлами и самотёком.
4. Монтируй дымоход с минимум 40 мм утепления по всем правилам установки.
5. Установи электрический тэн в буферную ёмкость, и настрой его работу по ночному тарифу на электроэнергию. Это нужно для экономии твоих денег, на случай длительного отсутствия тебя дома.

Вариант из кирпича и металла – дешевле и проще

Облегчит и удешевит создание шахтного котла с нижним горением применение кирпича. Из металла делаем только теплообменник вертикального типа. Его можно изготовить

• из листового материала;
• из листов металла с врезкой труб;
• только из труб.

Наибольшая эффективность чисто трубного теплообменника, но он и самый трудный в изготовлении. Внешний вид показан на рисунке, размеры подбираются изготовителем.

На прочном бетонном фундаменте выкладываем поддувальную камеру, устанавливаем колосник. Ставим теплообменник, делаем вокруг него кладку стенок из качественного кирпича. При кладке устанавливаем две дверки. Нижняя дверца ставится так, чтобы можно было поджечь топливо и очистить топку и поддувало от золы. Можно установить две отдельные дверки вместо одной большой. Верхняя дверка служит для загрузки дров, угля, ее можно расположить на лицевой части котла, а можно сверху в виде люка.

На рисунке внизу показан общий вид шахтного котла со стенками из кирпича.

Несколько замечаний по кладке кирпичных стен котла и монтажу. Достаточной будет толщина облицовки в полкирпича. Теплообменник выставляем, чтобы выход горячей воды оказался в самой высокой точке. Это предотвратит создание воздушных пробок, улучшит циркуляцию воды. Кладка проводится с перевязкой швов, поднимается на 2–3 см выше обменника. Дымовую трубу выкладываем из кирпича или устанавливаем из металла.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.
