Предохранительный клапан
Название прибора говорит само за себя. Основная его функция — это сброс непредвиденных нагрузок, которые могут возникнуть при тех или других обстоятельствах. Плюс дополнительно регулировка потока теплоносителя.
Кстати, устанавливать его можно на любом участке трубопровода
При этом важно не место, а удобство обслуживания, если такая необходимость вдруг возникнет
Виды предохранительных клапанов
- Самый простой вариант — это муфтовые предохранители из латуни. Конструкция их проста — с двух сторон нарезана резьба, а клапан представляет собой подпружиненный шток с прокладкой из EPDM. Это прямоточная модель, клапан которой открывается под давлением потока теплоносителя. Обратное давление перекрывает магистраль. Это один из самых дешевых приборов, но служит он очень долго, что проверено временем.
- Есть еще один латунный вариант, но с более сложной конструкцией, где трубы подключаются в перпендикулярных плоскостях. Здесь используется шток и пружина из нержавеющей стали. Устанавливают его непосредственно после циркуляционного насоса. Принцип действия такого устройства достаточно прост. Давление теплоносителя сдавливает пружину, которая начинает давить на шток. Тот открывает канал, через который теплоноситель выдавливается наружу из системы, спасая ее от разрывов труб и других элементов. Кстати, максимальная температура, которую может выдерживать клапан, составляет 120С.
- Существует большое количество разновидностей обратных клапанов, которые также входят в группу предохранительных. Их основная функция — не дать осуществиться противотоку теплоносителя, если в системе вдруг падает давление.
Есть несколько основных видов — дисковые, шаровые, флажковые и прочие. Но все они делятся на подпружиненные и беспружинные. С первыми все понятно — там основной упор делается на силу противодействия пружины. Второй вид — это когда возврат запорного элемента происходит под действием собственной массы.
Трехходовые клапаны. Этот вид запорной арматуры устанавливается в отопительные системы, где предусмотрены низкотемпературные контуры. К примеру, когда в схеме есть конденсационный котел. В настоящее время производители выпускают такой вид клапанов с ручным переключением или с электрическим. Во втором случае необходимо подключать прибор к сети переменного тока напряжением 220 вольт.
Трехходовые клапаны
Давайте подробнее остановимся на трехходовых клапанах, потому что потребители редко с ними сталкиваются, и многим они просто неизвестны. В их конструкции три отверстия — два выходных и одно входное. Поток теплоносителя регулируется заслонкой, которая может быть в виде штока или шара. Вращательное движение перераспределяет поток движущейся жидкости.
Мы уже упоминали о конденсационных котлах, но трехходовые клапаны используются не только в этих системах. Очень часто их применяют, когда от одного нагревательного котла работают разные системы отопления. К примеру, «теплые полы» и обычные радиаторы. Понятно, что для теплого пола не нужно нагревать теплоноситель до очень высокой температуры. Но что делать, если котел один, и греет он горячую воду до стандартной для всей системы температуры?
В этом случае трехходовой клапан выполняет сразу несколько функций:
- Во-первых, он разделяет участки.
- Во-вторых, разграничивает плотность потока по ветвям.
- В-третьих, с его помощью происходит смешивание теплоносителя из магистрали подачи и обратки, до того как последний будет подан в систему отопления «теплый пол». То есть в половое отопление вода будет поступать с более низкой температурой, чем на радиаторы.
Несколько рекомендаций. Берите модель с сервоприводом. Это избавит вас от необходимости постоянного контроля над температурой теплоносителя. Подобное устройство является автоматическим и работает от датчика, вмонтированного в низкотемпературный контур. Изменение температуры влечет за собой срабатывание запорного устройства, которое открывает или закрывает подачу воды из обратной магистрали. Так что все просто.
И последнее. Сервопривод может входить в комплектацию клапана или продаваться в качестве отдельного элемента. А сами клапаны изготавливают из стали, чугуна или латуни. Последние используются в системах отопления жилых помещений.
Разновидности устройств и принцип действия
В конструкцию спускного клапана входят два обязательных компонента: запорная деталь, состоящая из седла и затвора, и задатчик силового воздействия. Различают несколько видов оборудования, имеющих свои особенности. Они классифицируются по определенным признакам.
Классификация #1 — по механизму прижима
В отопительных системах частных домов, квартир и промышленных установок небольшой мощности предпочтение отдается пружинному типу изделия.
Устройство отличается простым и надежным строением, компактными габаритами, возможностью комбинирования с другими элементами блока безопасности, доступной ценой. Сила сжатия пружинного механизма зависит от параметра давления, при котором срабатывает клапан. На диапазон настройки влияет упругость самой пружины.
Принцип действия пружинных предохранителей заключается в следующем:
- на затвор устройства воздействует поток воды;
- движение теплоносителя ограничивается усилием пружины;
- критическое давление превышает силу сжатия, приподнимая шток золотника вверх;
- жидкость отправляется в выходной патрубок;
- внутренний объем воды стабилизируется;
- пружина закрывает затвор, возвращая его в первоначальное положение.
Корпус пружинистого устройства делают из качественной высокопрочной латуни с применением технологий и методик горячего штампования. В производстве пружины используется сталь. Мембрану, уплотнители и рукоятку изготавливают из полимеров.
Некоторые торговые марки выпускают оборудование с уже установленными заводскими настройками. Также в ассортименте есть модели, настраиваемые по месту монтажа в период пусконаладочных работ.
Рычажно-грузовые предохранители распространены не так широко. В частных автономных системах с котлом их монтируют редко. Эксплуатация сосредоточена в промышленной отрасли на крупных производствах, где диаметр трубопроводов составляет не меньше 200 мм.
Усилие на шток в таких механизмах дает не пружина, а груз, навешенный на рычаг. Он передвигается по длине рычага, регулируя силу, с которой шток будет прижиматься к седлу.
Рычажно-грузовой клапан открывается, когда давление среды с нижней части золотника превышает показатели, исходящие от рычага. После этого вода уходит через специальное сбросное отверстие.
Давление срабатывания, как и диапазон настроек, определяется длиной рычага и массой груза. Рычажные предохранители не уступают пружинным приборам в плане надежности, но стоят дороже. Приспособления устанавливают на фланцевые соединительные детали труб с диаметром условного прохода от 50 и более.
Классификация #2 — по высоте подъема затвора
В малоподъемных предохранительных клапанах затвор поднимается не выше, чем на 0,05 диаметра седла. Механизм открытия в подобном оборудовании пропорциональный.
Ему свойственна низкая пропускная способность и самая примитивная конструкция. Малоподъемное оборудование применяют на сосудах с жидкой средой.
У полноподъемных приборов подъем затвора выше. Это означает, что их пропускная способность намного лучше, чем у предыдущего варианта, поэтому они способны сбрасывать более масштабные объемы излишков теплоносителя.
Классификация #3 — по скорости срабатывания
Затворная крышка пропорциональных предохранительных клапанов открывается постепенно. Как правило, величина открытия пропорциональна росту давления, оказываемого на внутреннюю поверхность. Одновременно с подъемом механизма плавно увеличиваются объемы сбрасываемого теплоносителя.
Конструкция устройств не ограничивает возможности их использования в сжимаемой среде, но все-таки они преобладают в системах с водой и другой жидкостью.
Особенность двухпозиционных клапанов – моментальное срабатывание с полным открытием после достижения граничных отметок давления в системе, при которых открывается затвор предохранителя.
Специалисты рекомендуют эксплуатировать эти приспособления в сжимаемых средах. К числу их главных недостатков относят наличие характерных автоколебаний затвора.
При монтаже двухпозиционного клапана в отопительной системе с жидким теплоносителем следует учитывать, что во время резкого открытия затвора произойдет сброс большого количества воды.
Из-за этого слишком быстро упадет давление. Клапан мгновенно закроется, что повлечет за собой гидравлический удар. Пропорциональные устройства подобных рисков не вызывают.
Уровень шума
При выборе регулятора давления необходимо учитывать явления, связанные с шумом работающего регулятора. Возникновение шумов вызвано газодинамическими колебательными процессами у регулирующих органов и стенок регуляторов. При совпадении частоты колебаний амплитуда колебаний клапана может резко возрасти, что приведет к износу и разрушению клапана, а также к сильной вибрации регулятора.
Главной причиной повышенного шума является повышенная скорость среды в выбранном трубопроводе относительно рекомендуемой. Фактическая скорость среды может быть рассчитана по формуле:
- w – скорость потока среды, м/c;
- Q – рабочий объемный расход среды м 3 /ч;
- d – диаметр трубопровода, м.
Ниже приведены рекомендуемые скорости сред для снижения риска появления критического уровня шума:
Одним из способов снижения уровня шума в системах, помимо использования клапанов специальной конструкции, является применение гибких вставок (виброкомпенсаторов) на участках до и после клапана.
Назначение и место установки
Системы отопления закрытого типа работают под определенным давлением. Значительное повышение рабочего давления ведет к выходу из строя оборудования. Могут потечь соединения, лопнуть пластиковые детали и элементы. В самых неблагоприятных ситуациях может взорваться теплообменник котла. Это уже очень опасно и грозит не только залитым горячим теплоносителем полом, но и ожогами. Ведь температура нешуточная.
Защитить систему отопления от чрезмерно высокого давления и должен клапан сброса избыточного давления. Пока параметры системы находятся в пределах нормы, он никак себя не проявляет. Хотя с момента старта котла давление в системе плавно растет, его компенсирует расширительный бак, поддерживая стабильное состояние системы. Но может он делать это не бесконечно, хотя, при правильном расчете, на штатные ситуации его хватает. Если расширитель не справляется с задачей, давление начинает расти. Когда оно превышает пороговое, тут и срабатывает клапан сброса избыточного давления. Он просто выпускает часть теплоносителя, тем самым стабилизируя аварийную ситуацию.
То есть, клапан сброса избыточного давления в системе отопления работает в аварийных ситуациях. Поэтому еще его называют «аварийный». А еще- «сбросной», «спускной», «защитный» и «подрывной». Все это — названия одного и того же устройства.

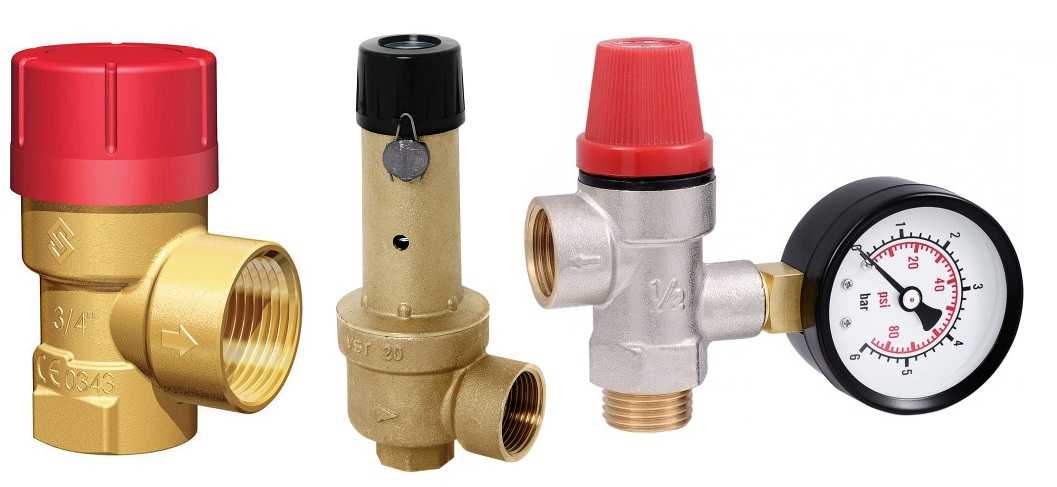

Как выглядит предохранительный (аварийный) клапан для отопления
Как понятно из описания, при повышении давления выше определенного предела, просто выпускается некоторое количество теплоносителя из системы. Если вы пришли в котельную, а под аварийным клапаном образовалась лужа, значит — была нештатная ситуация, во время которой повышалось давление. Другой сигнализации нет
Так что на эти следы стоит обращать внимание. Стоит сразу проверить работоспособность самого клапана и мембранного бака. Скорее всего, причина в них
Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел
Скорее всего, причина в них. Если не обращать внимания на эти симптомы, через некоторое время можно столкнуться с проблемами: либо в системе что-то «полетит», либо разорвет водогрейный котел.

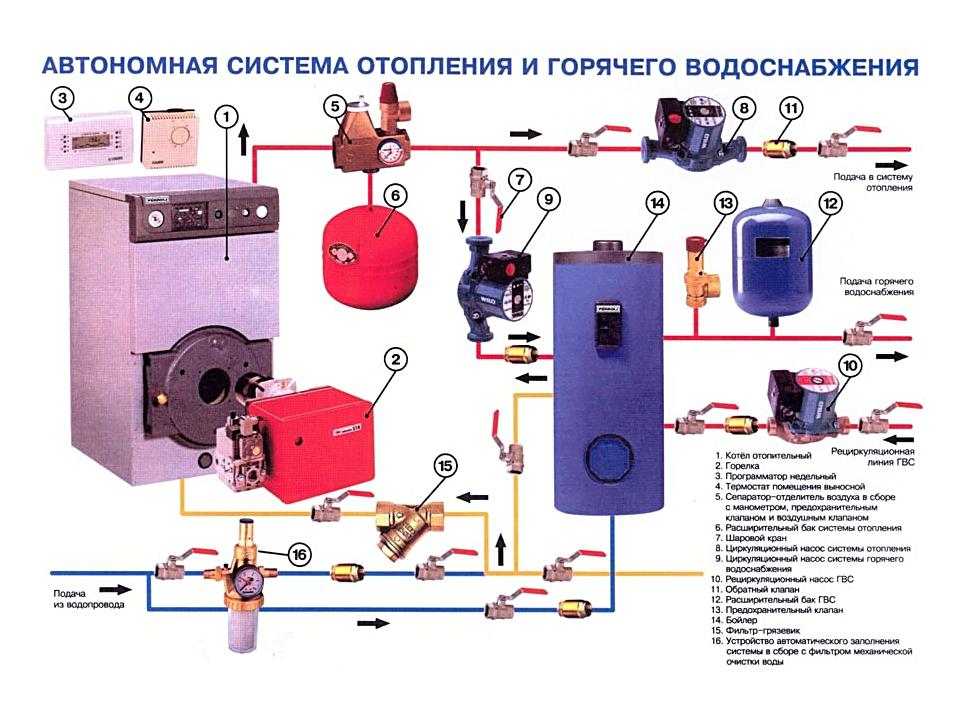

Место установки аварийного клапана отопления — на подающем трубопроводе, недалеко от котла
Из всего оборудования индивидуальной системы отопления, самым опасным является котел. Поэтому клапан сброса избыточного давления ставят или непосредственно на сам котел (если есть соответствующий выход под установку) или на подающей магистрали сразу после котла. Расстояние небольшое — 20-30 см от корпуса. Если в котле отсутствует этот вид арматуры (указано в описании), то его устанавливают в так называемой группе безопасности или ставят отдельно. Группа безопасности ставится на отвод от подающей магистрали сразу после котла (до первого ответвления и любого другого устройства), на котором установлены манометр, автоматический воздухоотводчик и клапан сброса избыточного давления.
Устройство и принцип работы группы безопасности
Группа системы безопасности отопительного котла относится к устройствам, отвечающим за безаварийное обеспечение потребителя тепловой энергией. В комплект оборудования входит:
- прибор для автоматического отвода воздуха;
- клапан сбрасывающий, предохранительный;
- манометр.
Модули контроля давления в системе теплоносителя установлены в металлическом корпусе, оснащённом резьбовыми разъёмами. Если контрольное оборудование устанавливается в холодном помещении, то выбор следует остановить на корпусе с термоизоляцией.
Отводчик воздуха
По условиям технических параметров отопительного котла устройство для стравливания воздуха, или кран Маевского, устанавливается выше корпуса обогревателя для удаления воздуха, выделяющегося при нагревании рабочей среды системы. Пузырьки кислорода также могут проникать в магистраль по ряду причин:
- первичное заполнение системы рабочей средой;
- подпитка трубопровода свежим теплоносителем;
- дефекты в уплотнительных прокладках;
- засор трубопровода частицами ржавчины;
- некачественный монтаж магистрали и оборудования.
В процессе нагревания рабочая среда расширяется, освобождает молекулы кислорода, образующие воздушную пробку, влияющую на интенсивность циркуляции рабочей среды в магистрали. Предупредить повреждение труб поможет автоматический прибор для сброса давления, рабочие параметры которого регулируются без участия оператора.
Процесс регулировки давления в отопительной системе управляется поплавком, коромыслом, игольчатым клапаном. Образовавшаяся воздушная пробка давит на поплавок, коромысло открывает клапан и стравливает воздух. После снижения давления в системе клапан возвращается в исходное положение.
Клапан предохранительный
С целью увеличения безопасности котельной и всего отопительного оборудования вместе с контрольными автоматическими приборами устанавливается расширительный бак. В качестве дополнительной защиты в группу безопасности включается предохранительный клапан, предназначенный для сброса «лишней» жидкости в канализацию.
ВАЖНО! Чтобы в помещении котельной было всегда сухо – рекомендуется предохранительный клапан подключать к сливу в канализацию. Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
Защитный элемент группы безопасности в генераторах тепловой энергии выполняет функцию контроля над давлением в магистрали с паровыми установками в случае возникновения аварийной ситуации:
- сбой в работе автоматики;
- повышение объёма теплоносителя в случае поломки термостата;
- нарушение давления потока жидкости в линии трубопровода.
В конструкцию клапана предохранительного входит мембрана и стальная пружина, заключённые в латунный модуль с вентилем или рукояткой. При сбое в работе системы более чем на 15% через контрольный прибор за один выброс выпускается до 100 мл жидкости. На потребительском рынке представлены предохранительные приборы разных моделей, при выборе комплектующего элемента под обогревательный котёл индивидуального пользования необходимо купить клапан, выдерживающий давление 3 атмосферы и температуру жидкости 120 °C.
Манометр
Кроме предохранительного и стравливающего клапанов следить за ситуацией поможет манометр, входящий в группу безопасности котла. Показания бытового прибора понятны для любого пользователя благодаря наличию стрелок разного цвета: красного и чёрного. Рабочие значения красной стрелки устанавливаются вручную в соответствии с рекомендациями котла (порядка 2 атмосфер). Чёрная стрелка управляется давлением рабочей среды в линии трубопровода. Если показатели чёрной стрелки превышают положение красной, то система находится на грани аварии.
При выборе стрелочной гарнитуры необходимо учесть следующие факторы:
- размер циферблата;
- точность измерения;
- допустимая погрешность;
- измерительные единицы (бары или атмосферы);
- допустимое давление.
Для частной котельной подойдёт манометр со шкалой до 4 атмосферы.
Классификация клапанов: что такое соленоид, основные виды механизмов

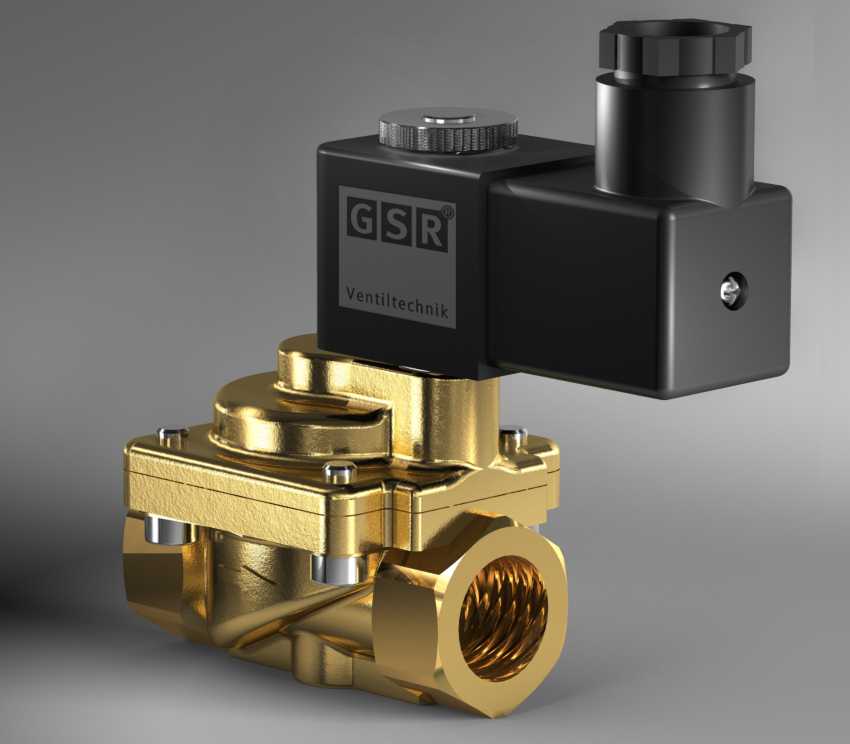

Соленоидные вентили – это запорные и регулирующие устройства, которые используются для включения и отключения системы, внутри которой движется жидкость или газ. Они позволяют контролировать работу коммуникаций дистанционно. В конструкции этих устройств присутствуют электрические магниты, именуемые соленоидами. Этим и объясняется их название.
Электромагнитные клапаны — это запорные устройства, которые применяются для включения и отключения системы.Электромагнитный клапан имеет практически такое же строение, что и стандартный вариант запорного устройства. Отличие заключается лишь в том, что срабатывание механизма происходит, когда на катушку соленоидного клапана поступает электрический заряд. Для его открытия и закрытия не требуется прилагать физические усилия.В промышленности с помощью таких клапанов контролируется процесс транспортировки различных сред и жидкостей, а также регулируется сила тока. Кроме этого, они широко применяются в быту.
Типы предохранительных и регулирующих клапанов
Профессиональные системы отопления имеют не один, а несколько датчиков сброса давления, установленных в наиболее чувствительных местах. Полный комплект таких систем содержит:
- Автоматический клапан сброса избыточного давления. Устройства бывают разных конструкций и обычно вмонтированы в каждую ветвь системы отопления. Существуют регулируемые и нерегулируемые механизмы этого типа. В регулируемых можно выставлять любой порог давления.
- Обратный стравливающий клапан. Выполняет две функции: направляет поток воды в одну сторону и сбрасывает лишнее давление.
- Клапан сброса избыточного давления воды шаровой. Служит для регулирования давления в ручном режиме.
- Развоздушивающий клапан. Выпускает ненужный воздух, создающий пробки в теплотрассах и контурах. Бывает автоматического типа и ручной регулировки. Последние устанавливают на каждом отопительном радиаторе.
- Клапан, регулирующий подачу. Имеет внутри термостат, изменяющий пропускную способность клапана вплоть до его перекрытия. Этот тип механизма устанавливают в основном на входе в радиатор, чтобы корректировать температуру в нем.
Особенности различных видов клапанов
Если говорить о стандартном предохранительном клапане для бойлера, то они не сильно отличаются по внешнему виду. Однако существуют небольшие нюансы, отвечающие за удобство использования устройства.
Спусковой рычажок
На изображении показаны клапаны, оборудованные спусковыми рычажками. Их назначение в периодической проверке исправности:
- рычажок переводят в вертикальное положение;
- он активирует пружинный механизм, утягивая его за собой;
- в итоге открывается проток, через который стекает вода.
Спусковой рычажок на клапане
Различия показанных моделей в том, что у клапана, расположенного слева, рычаг закрепляется специальным болтом. Это позволяет исключить возможность непроизвольного открывания и полного удаления жидкости.
Следующее изображение демонстрирует клапаны без рычажка принудительного удаления жидкости. Левая модель имеет в верхней части закреплённую на резьбе крышку. Она предназначена для технического обслуживания предохранителей. При необходимости ее откручивают для удаления засоров, накипи и прочих загрязнителей.
Клапаны без рычажка
Правая модель наименее предпочтительный вариант. Она не имеет каких-либо маркеров, рычажка для сброса воды или отверстия для обслуживания. Это самый дешевый и низкокачественный продукт, поставляемый из Китая. Говорить о надежности и долговечности не приходится. Использовать его можно, только как временную замену на свой страх и риск.
Пометка о выдерживаемом давлении
Есть еще несколько заметных отличий. Стрелка, изображенная на корпусе, обозначает направления водяного потока, а также надпись, сообщающая о максимальном давлении, которое способно выдержать устройство. На первый взгляд детали кажутся несущественными. Но если с направлением потока жидкости легко можно разобраться (для этого достаточно посмотреть, в каком расположении находится клапан тарельчатого типа), то с номиналами дело обстоит сложнее.
По каким признакам можно отличить клапан на шесть и на десять Бар? Только опытным путем. Вы спросите, а как же их отличают поставщики? Никак, только по надписям в документах. Эксперты не рекомендуют приобретать устройства без каких-либо обозначений на корпусе. Конечно, стоимость маркированных изделий может быть выше, чем у аналогов, но в этом вопросе лучше не экономить.
Форма штуцера
Помимо этого, стоит обратить внимание на форму штуцера для удаления жидкости. У левой модели этот элемент довольно длинный, обладает нелинейной формой
На него будет несложно прикрепить трубку, а длинны вполне хватит для надежного закрепления хомутом.
Форма аналогичного элемента у правой модели отличается. Она имеет характерное расширение на конце, но самое главное — это длина штуцера. На него будет довольно трудно установить трубку и еще труднее обеспечить надежное крепление. Применение кустарных способов не сможет гарантировать хороший результат, и в дальнейшем могут возникнуть сложности с водоотведением.
Для бойлеров большого объема
Каждое из описанных выше устройств предназначено для накопительного водонагревателя объемом от пятидесяти до шестидесяти литров. К резервуарам большего размера применяют другие системы, в каждую из которых интегрировано специальное оборудование. Чаще всего это шаровый манометр или кран, контролирующий давление.
Шаровый манометр
Штуцер для удаления жидкости в них оборудован штатной резьбой для повышения надежности крепления и решения проблемы с хомутами. Данный тип устройств имеет высокую цену, но и уровень качества значительно превышает прочие системы.
Существенным минусом для многих владельцев может стать внешний вид крана. Специально для таких людей налажено производство предохранителей, несущих не только практическую пользу, но и способных украсить интерьер помещения. Стоимость их может значительно достигать цены самого бойлера, поэтому оценивать целесообразность такой покупки каждый будет сам.
Требования к ПСК
Предохранительные сбросные клапаны должны соответствовать необходимым физико-техническим параметрам, которые описываются в соответствующей документации. Рассмотрим основные требования, которые выдвигаются к ПСК:
- затвор устройства должен полностью открываться при максимальном давлении, которое было установлено во время настройки;
- возвращение затвора в исходное положение производится автоматически после того, как давление в сети достигнет номинального или ниже его на 5%;
- после нормализации давления затвор должен закрыться без потери герметизационных показателей.
В случае если затвор закрывается с некоторыми задержками, давление внутри коммуникации может снизиться до недопустимых показателей. Последствия такого снижения приведут к нарушению работы системы.
Правила установки защитных клапанов
Чтобы клапан надежно работал и вовремя отреагировал в нужный момент, есть определенные правила его установки:
- Устройство врезают в систему на выходном патрубке котла, чтобы давление горячей воды можно было сразу сбросить.
- Размещают клапан по возможности в верхней точке.
- К сбрасывающему патрубку клапана подсоединяют отводящую трубку, которую направляют в канализационный сток.
- Диаметр входа в клапан не должен быть заужен в резьбовом соединении, чтобы не уменьшить пропускную способность механизма.
- В месте подключения клапана категорически запрещено ставить дополнительные вентили.
- Положение установки клапана должно быть в доступном месте для возможной замены и обслуживания.
- Крепление клапана лучше осуществить на быстросъемное соединение.
Назначение газового клапана
ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.
Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.
Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу
Скачок давления обычно бывает кратковременным и зависит от ряда факторов.
Причины, способные вызвать избыточное давление в системе:
- поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
- использование топлива, не подходящего по составу;
- изменение температурных показателей в трубопроводе;
- сбой в тепломеханической схеме.
Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.
В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %
Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.
Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы
Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.
Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.
Назначение газового клапана
ПСК – элемент предохранительной арматуры, отвечающий за безопасность газопровода и газового оборудования, подключенного к нему. В процессе эксплуатации клапан находится в закрытой позиции, поэтому его относят к закрытой трубной арматуре.
Подобные устройства устанавливают не только на газопроводах, они являются неотъемлемой частью и других коммуникаций – водопровода, отопительной сети. Везде они выполняют ту же функцию – стабилизируют давление в сети, обеспечивают рабочие параметры, необходимые для правильного функционирования системы.
Клапан служит для сброса излишков газа, если параметры давления становятся критическими. Топливо, создающее дисбаланс в системе, выводится во вспомогательный трубопровод или сбрасывается в атмосферу
Скачок давления обычно бывает кратковременным и зависит от ряда факторов.
Причины, способные вызвать избыточное давление в системе:
- поломка подключенного газового оборудования – двухконтурного котла, проточного водонагревателя или емкостного бойлера, запорной арматуры;
- использование топлива, не подходящего по составу;
- изменение температурных показателей в трубопроводе;
- сбой в тепломеханической схеме.
Место установки предохранительного газового клапана стандартно, обусловлено эффективностью применения: или в регуляторе давления, или сразу за ним. После автоматического срабатывания клапана он возвращается в рабочее – закрытое состояние.
В газовой сети клапан представляет собой отдельное или интегрированное в регулятор давления устройство. Оно срабатывает при условии, если рабочее давление газа превышает номинальный уровень на 15 %
Чем грозит отсутствие ПСК в сети? Наиболее распространенные последствия – механическое разрушение трубопровода или поломка подключенного оборудования, что может вызвать утечку газа.
Существует и вероятность взрыва, поэтому необходимо постоянно следить за исправностью устройства, вовремя производить обслуживание и заменять вышедшие из строя элементы
Наряду со сбросными устройствами применяют и газовые предохранительные запорные клапаны, с помощью которых перекрывают подачу топлива. Это происходит в автоматическом режиме. Элемент запорной арматуры устанавливают на трубопроводе, в промежутке между фильтром и регулятором давления.
Предел срабатывания ПЗК указывается в техническом паспорте устройстве. Верхний критический параметр обычно равен формуле: раб. давление +25%.
Популярные компрессоры по мнению покупателей
Компрессор PATRIOT Euro 24-240 на Яндекс Маркете
Компрессор Denzel PC 50-260 на Яндекс Маркете
Компрессор Metabo Basic 250-24 W на Яндекс Маркете
Компрессор Quattro Elementi KM 24-260 на Яндекс Маркете
Компрессор Quattro Elementi KM 50-380 на Яндекс Маркете
Впускной (разгрузочный) клапан регулирует производительность вашего винтового компрессора (количество воздуха, всасываемого вашим воздушным компрессором). Открывая и перекрывая впуск воздуха, регулируется производительность винтового компрессора. Когда достигается желаемое давление, компрессор переходит в режим разгрузки: разгрузочный клапан почти полностью перекрывает забор воздуха. Таким образом, больше нельзя всасывать и сжимать воздух, поэтому винты компрессора просто вращаются, ничего не делая. В то же время давление, которое все еще присутствует внутри винтового блока, сбрасывается через небольшое отверстие (вы услышите шипящий звук).
Существует еще один тип клапана, который также называется разгрузочным клапаном, но совершенно другой и который можно найти на небольших поршневых компрессорах.
Обратите внимание, что в разгрузочном клапане для винтового воздушного компрессора всегда имеется небольшое отверстие, поэтому он никогда не будет закрываться на 100%. Это необходимо для обеспечения достаточного количества масла для смазки и охлаждения. Большинство разгрузочных устройств имеют тип загрузка/разгрузка
Это означает, что клапан либо полностью открыт (компрессор загружен), либо полностью закрыт (компрессор не загружен). В незагруженном состоянии, когда клапан закрыт, компрессорный агрегат потребляет около 30% его номинальной мощности
Большинство разгрузочных устройств имеют тип загрузка/разгрузка. Это означает, что клапан либо полностью открыт (компрессор загружен), либо полностью закрыт (компрессор не загружен). В незагруженном состоянии, когда клапан закрыт, компрессорный агрегат потребляет около 30% его номинальной мощности.
Существует еще один тип разгрузочного клапана: непрерывного действия (клапан с возможностью модуляции). Таким образом, компрессор может работать с регулированием производительности от 0 до 100%. Он не часто используется в стационарных компрессорах (это не самый экономичный способ регулирования), но это часто используется в дизельных передвижных компрессорах.
Пример впускного (разгрузочного) клапана компрессора ДЭН
Другой пример впускного (разгрузочного) клапана более нового компрессора ДЭН
Наша компания предлагает приобрести впускной (разгрузочный) клапан для компрессоров ДЭН, КВ производства Челябинского компрессорного завода по привлекательным ценам. Наши менеджеры подберут необходимый Вам клапан в кратчайшие сроки!
Для того чтобы обеспечить корректную работу компрессорных установок, применяемых сегодня практически везде, используют целый ряд дополнительных технических устройств, одним из которых является обратный клапан для компрессора. Такой клапан, которым сегодня комплектуется преимущественное большинство компрессорных установок, также защищает их от преждевременного выхода из строя и обеспечивает плавный запуск.
Обратный клапан на компрессоре
Что запомнить
Традиционно, дорогие читатели, запишем главные тезисы нашего обзора клапана сброса избыточного давления.
- Устройство монтируется на трубопроводе и предохраняет систему от избыточного давления.
- Используется в системах отопления, вентиляции, пожаротушения и других трубопроводных сетях.
- Различают пружинный, рычажно-грузовой и электромагнитный клапан.
- Необходимость монтажа КСИД в составе газовой АУПТ определяется методикой из Приложения З СП 5.13130.2009.
- Запрещается установка запорной арматуры рядом с КСИД на контрольном участке трубы.
- Может применяться в системах дымоудаления после тушения пожара.
- Основные технические свойства, устройство и принцип работы содержит паспорт клапана избыточного давления.
Для правильного выбора, установки и использования КСИД руководствуйтесь, уважаемые читатели, приведенными советами.
До встречи в следующей статье!
