Как выбрать GSM-модуль для удаленного управления котлом. Системы управления отоплением

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

GSM-модуль, установленный в агрегате;
комнатные или уличные датчики;
антенна для принятия сигналов;
аккумулятор, который обеспечивает питание, если нет напряжения в сети.

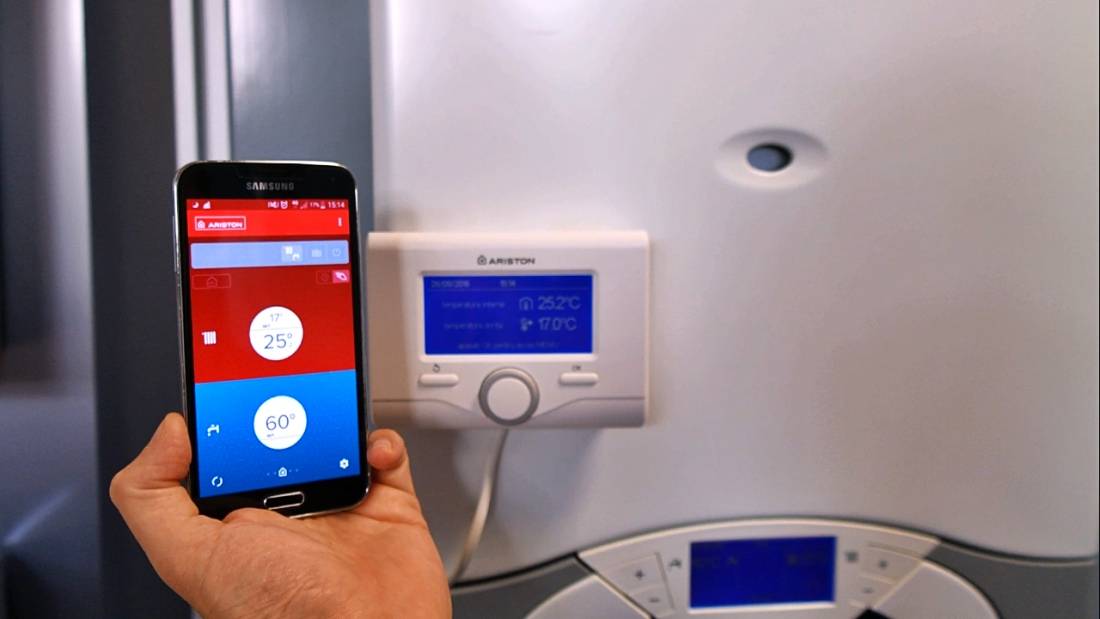

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

переход на летний, зимний, экономный режимы;
регулирование температуры ГВС;
задание температуры для каждого помещения;
отчет о расходе энергоносителя;
программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

давления газа;
температурные сенсоры воды на входе в котел и на выходе из него;
температуры в помещении и на улице;
сенсор пламени;
фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

…

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Возможности GSM-систем дистанционного управления температурой дома.

Новшеством контроллеров дистанционного управления системой отопления на расстоянии, являются системы удаленного контроля, использующие для связи стандарт GSM связи и интернет. GSM-системы удаленного контроля обеспечивают, автоматическую и дистанционную регулировку температуры системы отопления, позволяют контролировать температуру в доме, а также управлять котлом, предоставлять общую информацию сработки сигнализации, затоплении котельной, а также управлять дополнительными устроййствами. Все эти операции можно производить непосредственно с телефона или смартфона. Управление можно осуществлять
посредством SMSкоманд или прямой контроль с помощью мобильного приложения. Представителем такой системы является контроллер GSM–Climate компании “ЭВАН”. Вообще существует множество аналогичных контроллеров, среди них можно отметить контроллеры ГАЛАН-GSM компании “ГАЛАН”. Этот контроллер позволяет дистанционно контролировать, посредством SMS команд и имеет небольшой функционал охранной системы. А вот представитель контроллеров Teplocom–GSM от компании “БАСТИОН” позволит организовать простую автоматическую регулировку температуры системы отопления в доме, а также сможет известить о затоплении котельной и срабатывании сигнализации или просто открытии двери. Управление также осуществляется посредством SMSкоманд.

GSM-системы являются удобными устройствами для владельцев загородных домов и мы считаем, что жизненно необходимы тем, кто бывает в своих домах нерегулярно, наездами, особенно в холодное время года. Благодаря GSM контроллерам дистанционного управления Вам больше не нужно будет приезжать в холодный дом, включать отопление вручную и пол дня ожидать пока прогреется дом. Вам потребуется только заранее отправить вашему котлу сигнал о включении или поднятии температуры, и Вы приедете уже в теплый дом. Дополнительным плюсом установки системы удаленного контроля является функция оповещения об отключении электричества. Получив сообщение о пропадании питания, Вы успеете среагировать достаточно быстро, чтобы спасти вашу систему водоснабжения и отопления от промерзания.

С какими котлами работает

Перед покупкой модуля нужно выяснить, поддерживает ли котел отопление подключение подобного устройства. Такая поддержка есть далеко не во всех моделях.

Для подключения девайса подойдут автономные системы с принудительной циркуляцией теплоносителя (то есть оснащены насосом). При этом необходима переработка системы безопасности с целью предотвращения прорывов в местах подключения модуля.

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

Если модуль имеет датчик температуры воздуха, то его можно использовать и с другими типами котлов. Правда, за счет измерения t за пределами системы он будет работать чуть менее точно.

Особенности эксплуатации в различных типах котлов

Устройство имеет специфику эксплуатации в разных типах систем отопления:

При применении в электрокотлах возможно отслеживание напряжения. Также девайс может подать сигнал о коротком замыкании.
При использовании с несколькими котлами одновременно прибор может обобщать информацию от них. Это актуально при применении на производстве или в хозяйственных помещениях.
В пеллетных котлах, работающих на древесных гранулах, модуль может регулировать подачу топлива в систему.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

Падение температуры и давления ниже (выше) критического уровня;
Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется сначала сверить фактические показания системы после их изменения

Это необходимо для калибровки системы

Это необходимо для калибровки системы.

Устройство и принцип работы

Управление газовым котлом по GSM выполняется благодаря использованию малогабаритного GSM-модуля. Ценность представляют универсальные устройства, способные взаимодействовать с несколькими моделями агрегатов, например, отечественный модуль «Телеметрика», способен функционировать с десятком котлоагрегатов российского и западного производства. Модуль организует передачу данных о работоспособности агрегата и тепловых режимов в доме с применением смс-сообщений или через программные приложения.

GSM-агент выполняет дистанционное управление котловыми режимами работы, таким образом, дом будет прогрет с предустановленной температурой внутреннего воздуха к приходу жильцов, а при их отсутствии, комнаты будут обогреваться в дежурном режиме. Преимуществом такого управления является то, что оно реализуется одним ответственным лицом, используя постоянный доступ к текущим параметрам работы системы теплоснабжения.

Установка GSM-термостата, способно взять на себя контроль тепловых процессов котла, и доступ пользователя к нему, возможна из любого региона планеты, оборудованной мобильной связью. Современные газовые котлоагрегаты — комплекс сложных взаимосвязанных систем, неправильное регулирование даже одного параметра, вызовет аварийную ситуацию при работе дорогостоящего оборудования.

Современные агрегаты выпускаются энергонезависимыми. Даже при получении владельцем сигнала, что в доме отключена электроэнергия или вода, он сможет оперативно, онлайн отреагировать для предупреждения аварий.

Система дистанционно управления отоплением “GSM-Climate” от компании “ЭВАН”.

Компания “ЭВАН” предоставляет новое поколение GSM-систем дистанционного управления, которые постепенно переросли в гиганта автоматизации отопления под брендом “ZONT”. Оборудование позволяет вести контроль, как старым и надежным способом с помощью SMS команд, так и благодаря новым сервисам через интернет и Wi-Fi, используя смартфоны. Давайте рассмотрим весь функционал:

• Удаленный доступ к системе отопления для включения, выключения и установки определенной температуры в помещениях через специальное приложение на мобильном устройстве (как IOS, так и Android)

• Запоминание изменений параметров системы отопления, сделанных пользователем, и возможность использования их для автоматического контроля в течение заданного времени уже без Вашего участия, например в течение всей недели. (Режим умного хронотермостата).

• Наличие режимов «антизаморозка», «эконом», «комфорт» и «расписание», что расширяет режимы работы котла, что поможет экономить на отоплении.

• Встроенный синтезатор голоса. Да именно так! Устройство может синтезировать речь. Теперь, позвонив на устройство, можно услышать, приятную слуху, нотку женского голоса, рассказывающего о событиях в доме.

• В случае критических условий эксплуатации системы отопления, устройство автоматически Вам позвонит и сообщит о проблеме. А это плюс. Пока Вы не поднимите трубку и не прослушаете сообщение – устройство будет звонить Вам, периодически напоминая о себе. Так что выбирая это устройство рассчитывайте и на такие события.

• Возможность подключения уличного датчика температуры для организации функции “Климат контроль”. Система автоматически корректирует режим работы котла от изменения уличной температуры.

• Сухой контакт управления котлом. Наличие реле с переключающимся контактом, что позволяет осуществить более сложное управление “Климатом в доме”

• Подключение до 5 датчиков контроля температуры. (Информация температуры в доме по 5 зонам)

Используя смартфон, для управления контроллером “ЭВАН GSM–Climate” особых навыков не потребуется, в интерфейсе программы (приложения) разберется любой человек. Вы убедитесь в этом, посмотрев фото ниже:

Видео:

Что это такое

Wi-fi реле Sonoff – это реле с дистанционным управлением от компании ITEAD с интеграцией в разные экосистемы умного дома. В базовых версиях этого устройства управление осуществляется только по Wi-Fi, но есть модели и с поддержкой управления по радиоканалу, сигналами на частоте 433 мГц.

Реле Sonoff могут управляться как со смартфона в ручном режиме, так и автоматически — по расписанию (поддерживает до 8 таймеров) или сигналу с датчиков. При этом они интегрируются и взаимодействуют с другими устройствами от компании ITEAD, формируя свою целую экосистему умного дома ITEAD IoT System и работают с:

Google Home;
Google Nest;
Amazon Alexa.

Для управления со смартфона нужно скачать с Play Market’а или App Store приложение eWeLink для устройств на базе Android и IOS соответственно.

Страница приложения на «Плей маркете»

Что собой представляют GSM-модули для котлов отопления

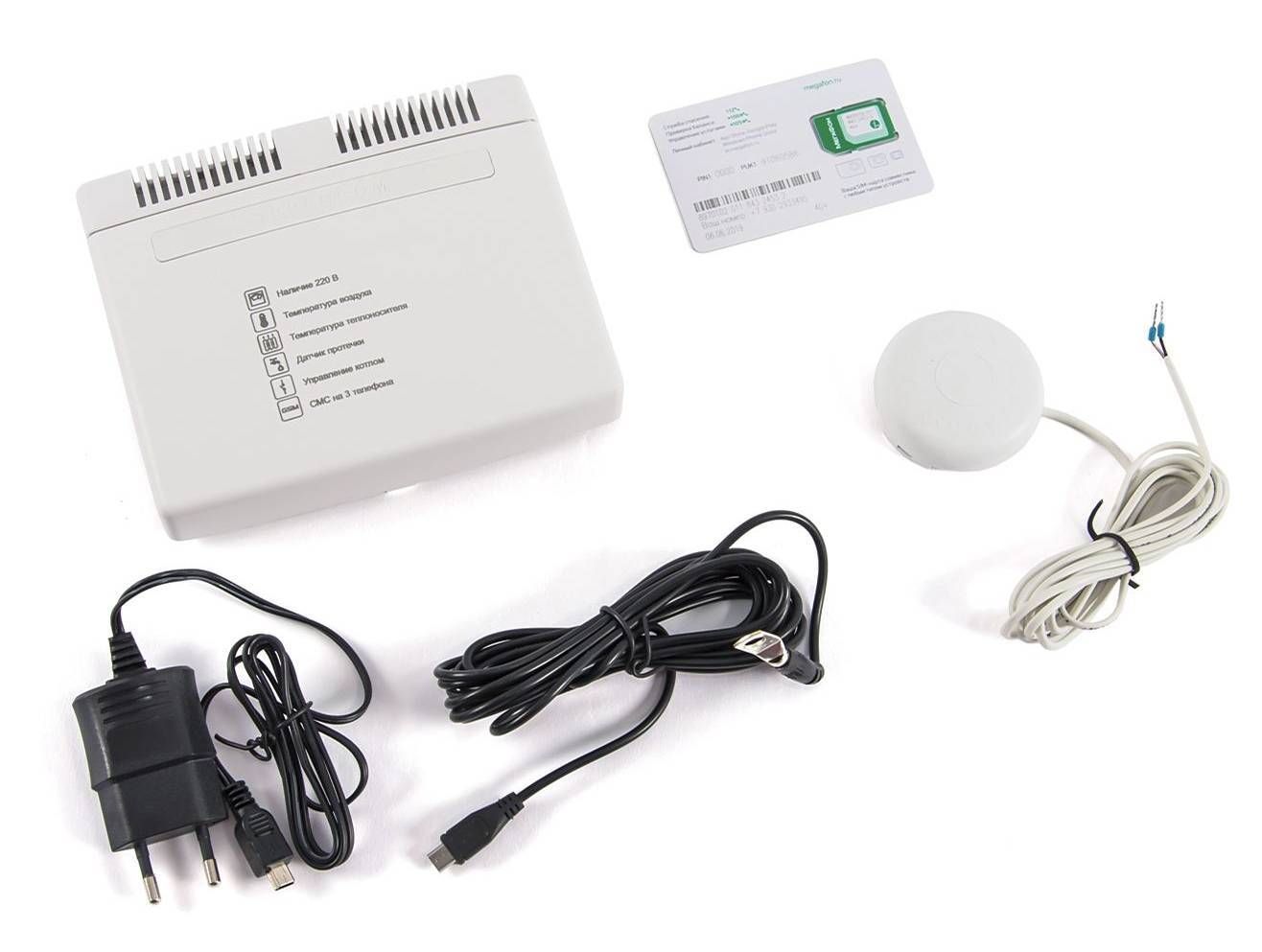

GSM-модуль – это небольшой прибор (контроллер), по сути представляющий альтернативу органам управления и автоматике котла. Он принимает сигнал по сотовой связи и передает команду котлу или же в обратную сторону: информирует о состоянии и параметрах работы котла и системы отопления в целом.

Для чего он нужен и как применяется

Обычно первичной целью покупки устройства является экономия и повышение комфорта эксплуатации отопительной системы. Любой GSM-модуль позволяет:

включать или полностью выключать котел отопления;
управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
управлять параметрами температуры контура ГВС;
идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

Но не менее важной, по нашему мнению, и действительно более приоритетной для некоторых покупателей целью приобретения является безопасность. GSM-модуль способен оповещать:

о достижении нижнего или верхнего заданного предела температуры;
об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl.

Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Практически все современные модели позволяют привязать к контроллеру минимум 2, но обычно до 5 или 10 номеров и отчитываться на каждый из привязанных. Современные устройства, за счет возможности подключения к ним других модулей, позволяют организовать еще более широкий функционал: контроль уровня жидкого и даже твердого топлива (например, пеллет в бункере автоматической подачи), отслеживание состояния датчиков протока и угарного газа, контроль давления в контурах.

Что собой представляют GSM-модули для котлов отопления

Для чего он нужен и как применяется

включать или полностью выключать котел отопления;
управлять температурой, например, снижая температуру на время отсутствия в целях существенной экономии и восстанавливая комфортный режим еще до приезда в дом;
управлять параметрами температуры контура ГВС;
идущие в комплекте практически с любым современным модулем внешние термодатчики позволяют более точно поддерживать температурный режим за счет измерения температуры воздуха в помещении, а не температуры теплоносителя. Также возможно организовать погодозависимую работу котла.

о достижении нижнего или верхнего заданного предела температуры;
об отключении котла отопления по причине отсутствия электроэнергии или газоснабжения, проблем с отводом продуктов сгорания, ошибок автоматики, разгерметизации системы и т.д. Часто это довольно недооцененная функция, позволяющая находиться в спокойствии при длительном отъезде и в случае неисправности своевременно принять меры для предотвращения замерзания и повреждения системы отопления;
возможна настройка оповещений о температуре и прочих параметров котла с определенной периодичностью.

Пример SMS-отчета о состоянии системы отопления модуля EctoControl. Оповещения и управление с телефона можно осуществлять с помощью SMS и уже в зависимости от функционала конкретной модели: через специальное приложение, веб-интерфейс или голосовые команды. GSM-модуль можно подключить к любому котлу, имеющему возможность подключения внешнего управления (имеющего соответствующие клеммы), как к газовому, электрическому или жидкотопливному, так и к твердотопливному.

Сообщение о сбое в работе котла на примере приложения модуля ZONT H-1V.

Устройство и принцип работы

Основным элементом является контроллер (электронная плата управления). В нем есть слот под SIM-карту, без нее устройство работать не будет. В зависимости от планируемого метода управления и контроля, необходимо выбрать наиболее выгодного сотового оператора и тариф, постоянно поддерживать работу SIM-карты пополняя счет. Вне зависимости от метода передачи команды, контроллер принимает ее по сотовой связи и преобразует в команду для котла, являющуюся приоритетной над работой штатной автоматики.

Для улучшения качества связи контроллер может дополняться антенной. Для обеспечения бесперебойной работы при отключении электричества большинство моделей оснащаются встроенным аккумулятором, поэтому могут без проблем отправить оповещение о проблеме. Практически ко всем современным моделям прилагаются внешние датчики температуры (проводные и беспроводные), информация с которых является приоритетной над измерениями датчиков котла.
