Выбор циркуляционного насоса для системы отопления: расчет производительности насоса и рекомендации профессионалов

Выбор места установки насоса в системе отопления

Современный циркуляционный насос — достаточно технологичное устройство. В нем применяются узлы и материалы, способные длительное время работать при высоких температурах. Поэтому монтаж нагнетателя в систему отопления частного дома может производиться практически без оглядки на параметры теплоносителя и другие критерии.

Чтобы продлить срок службы устройства, обеспечить ему оптимальные условия работы, рекомендуется устанавливать насос по стандартным требованиям, а именно — на обратку системы отопления, где теплоноситель имеет меньшую температуру. При этом существует несколько простых правил организации систем циркуляции, как открытого, так и закрытого типа.

1. На каждый замкнутый контур отопления нужно установить циркуляционный насос. Это правило всегда соблюдается при отоплении отдельных частей частного дома или при подаче теплоносителя в квартирные радиаторы и теплый пол.
2. Установка дополнительного насоса производится в зданиях, где сеть трубопроводов достаточно протяженная. Рекомендуется монтировать еще один нагнетатель, если длина труб составляет 80 метров и более.
3. Если подача и обратка различаются по температуре более, чем на 20 градусов — это означает необходимость установки подающего насоса в систему с естественной циркуляцией дополнительного нагнетателя, если существующий не справляется с поставленной задачей.
4. Управление циркуляционным насосом путем изменения его скорости может не только обеспечить лучший режим обогрева, но и сэкономить деньги благодаря оптимальным условиям работы котла.

Нагнетатель легко установить своими руками. При этом нужно правильно выбрать место монтажа по требованиям оптимальной работы оборудования. Одновременно должна обеспечиваться удобная регулировка насоса отопления и доступ для его быстрого демонтажа для ремонта.

Совет! Правильная стратегия, когда выбирается устройство для монтажа в новую или уже существующую систему отопления, заключается не только в правильном расчете его параметров. Циркуляционный насос следует выбирать по уровню функциональности. Полезны такие опции, как регулировка скорости, а если приобрести модель с частотным управлением, можно получить возможность очень тонко настраивать отдачу тепла и потребление ресурсов.

Правила выбора точки в системе отопления, где делается монтаж устройства принудительной циркуляции, достаточно просты и понятны.

1. Насос должен находиться как можно ближе к нагревательному оборудованию.
2. Рекомендуется устанавливать устройство на трубу обратки.
3. Как при установке на линию подачи, так и на обратку, между котлом и циркуляционным насосом не должно быть никаких отводов труб, за исключением специальных, предназначенных для обслуживания системы.

Схема подключения нагнетателя по стандартным правилам должна предусматривать возможность изоляции точки установки для демонтажа, обеспечивать работу оборудования в штатном режиме, гарантировать легкое обслуживание системы, проведение пусконаладочных работ.

Достоинства устройств

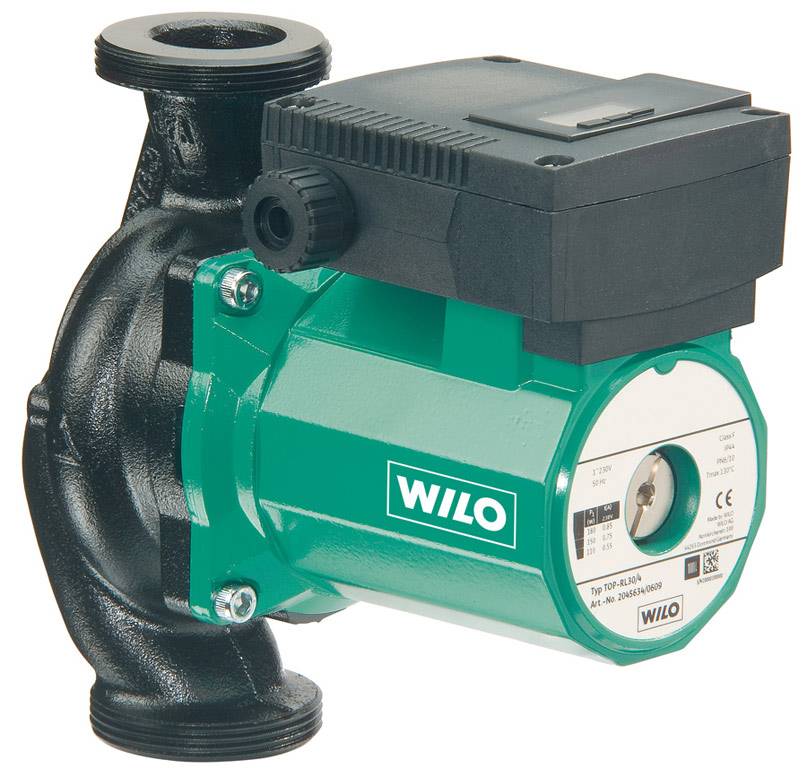

Благодаря особым свойствам насоса Wilo значительно возрастает коэффициент полезного действия системы отопления. При этом можно применять тонкие трубы, что, в свою очередь, способствует уменьшению затрат на материал и топливо. Также при использовании насоса уменьшается объем углекислого газа, который выбрасывается в атмосферу, а ежесуточное потребление электрической энергии — не более 250 Вт.

У насосов Вило есть множество положительных свойств.

Самые важные из них следующие:

1. После испарения воды отсутствуют тепловые потери.
2. Работой системы можно управлять автоматически. У устройства есть жидкокристаллический экран, встроенный термостат и другие элементы, позволяющие осуществлять контроль. Можно также вручную переключать скорость вращения рабочего вала.
3. По сравнению со многими циркуляционными насосами других марок, устройства Wilo довольно компактны и поэтому не занимают много места.
4. У мотора и ротора есть система многоступенчатой защиты, которая способствует предотвращению выхода из строя по причине резких скачков напряжения в электросети.
5. Мотор работает бесшумно, благодаря чему устанавливать устройство можно в жилых домах.

Применяются насосы Wilo в небольших помещениях площадью в несколько сотен квадратных метров. Подбор проводится по таким параметрам, как мощность, объем циркулируемой воды, площадь помещения и высота напора. Последний параметр является самым важным.

Как отличить оригинальный насос от подделки, вы сможете увидеть в следующем видео:

Как выбрать циркуляционный насос для отопления: советы

Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления

Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам

Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.

Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C

Большинство моделей насосов устанавливаются на трубы посредством накидных гаек

Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.

Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе

Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.

Немаловажным фактором при выборе насоса является размер монтажной длины прибора

В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.

Как выбрать циркуляционный насос для отопления, в зависимости от производительности

Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.

В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.

Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный

К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).

Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.

Как купить качественный насос, а не подделку

Рассмотрев вопросы как подобрать насос отопления системы отопления, мы дадим рекомендации, как отличить поддельный агрегат от подлинного. Как бы вас не уверяли продавцы поддельных аппаратов, что их товар ни в чем не уступает оригинальной продукции известных компаний-изготовителей насосной техники, не верьте им. Вы сэкономите на покупке самого циркуляционного насоса, но наживете немало проблем. К примеру, гарантийный срок обслуживания поддельной техники составляет около полугода. В то время как завоевавший имя на международном рынке производитель гарантирует не менее 5 лет беспроблемной работы

Поэтому при покупке обращайте внимание на:

1. Качество лакокрасочного покрытия. На оригинальной продукции вы не сможете найти каких-либо дефектов.
2. Указание страны, в которой был изготовлен конкретный агрегат.
3. Совпадение номера изделия и модели на упаковке, в техническом паспорте и самом насосе.
4. Наличие полной инструкции по эксплуатации и книжки гарантии.

Надеемся, что благодаря нашим рекомендациям вы сможете не только подобрать насос отопления циркуляционный для своей системы автономного обогрева частного дома, но и приобретете качественный механизм.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Применение и назначение

Джилекс Циркуль – это циркуляционные аппараты, предназначенные для отопительных и охлаждающих, кондиционированных, вентиляционных систем. Назначение агрегатов – осуществлять циркуляцию рабочей жидкости в замкнутых системах. При эксплуатации аппаратов используют трубы меньшего диаметра, чем с естественной циркуляцией. Обеспечивают равномерное распределение температур в системах. Серия агрегатов отличается мокрым ротором и трехскоростным двигателем. На двигателе размещается блок ручной регулировки скорости рабочей жидкости в замкнутой системе.

Джилекс Циркуль обеспечивает прогрев отапливаемого помещения и равномерное распространение по всем частям контура рабочей жидкости.

Стандартная комплектация насоса Джилекс Циркуль

Наличие мокрого ротора позволяет регулировать систему. Отличается высокой производительностью, энергоэффективностью и низким шумом при работе.

Модельный ряд

Серия Джилекс Циркуль состоит из шести моделей, имеющих разные характеристики.

Описание моделей Циркуль:

• 25 40. Циркуляционные насосы Джилекс Циркуль 25 40 работают с диапазоном температур от десяти до ста десяти градусов Цельсия. Создает напор четыре метра. Пропускная способность три кубических метра в час. Имеет три скорости. Эксплуатируется при температурах в помещении до пятидесяти градусов. Весит три килограмма;
• 25 60. Отличие модели от предыдущей в создаваемом напоре шесть метров и пропускной способности 3,8 кубических метров в час. Создает шум 65 дБ;
• 25 80. Модель создает максимальный напор восемь метров. Пропускная способность восемь кубических метров в час. Насосы Джилекс Циркуль 25 80 издают шум 45дБ;
• 32 40. Модель циркуляционных насосов Джилекс Циркуль 32 40 изготовлена из чугуна. Работает с температурой жидкости до ста десяти градусов Цельсия. Циркуляционные насосы Циркуль 32 40 имеют номинальную мощность 32 Вт, напор четыре метра, вес 3600 грамм, диаметр отверстия 1,25 дюйма;
• 32 60. Мощность модели 55 Вт, создает напор шесть метров, пропускная способность 3,8 кубических метров в час. Издает шум 45 дБ;

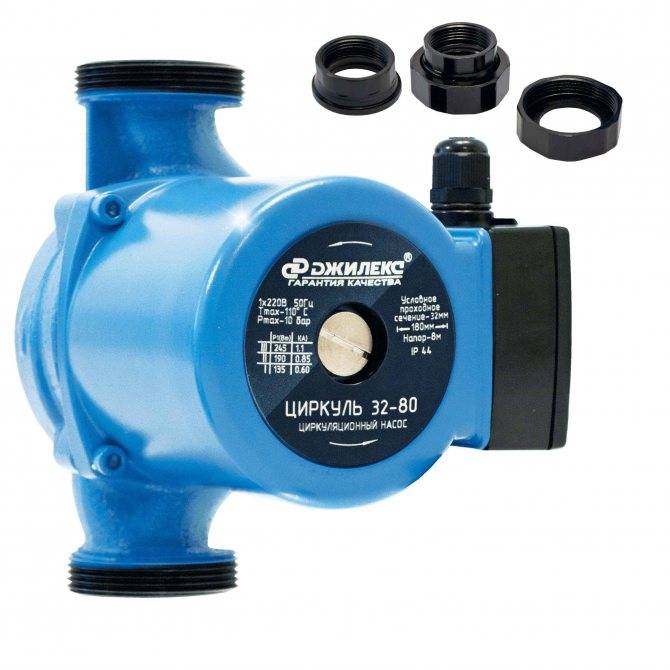

• 32 80. Модель насоса 32 80 Циркуль весит шесть килограмм. Номинальная мощность устройства 135 Вт. Насосы циркуляционные Джилекс Циркуль 32 80 работают на трех скоростях. Максимальный напор и пропускная способность составляют восемь метров.

Особенности конструкции и применения

Устройства Циркуль имеют ряд особенностей, отличающих их от других моделей и производителей.

Модельный ряд насосов Джилекс Циркуль

Особенности аппаратов:

• аппараты отличаются высокой производительностью;
• применяются для бытовых систем горячего водоснабжения и отопления;
• запрещается использовать в системах для питьевой воды;
• мокрый ротор у всех моделей;
• двигатель ручного управления трех скоростной;
• работает с водой и жидкостями с этиленгликолем;
• чугунный корпус, не подвержен коррозии;
• монтируется горизонтально и вертикально;
• снижение скорости вращения снижает энергозатраты и громкость устройства;
• в комплектации имеются гайки для монтажа;
• низкий уровень вибрации.

Как выбрать насос циркуляционный?

Мы ознакомились с конструктивными особенностями насосов и их разновидностями, но спешить в магазин за покупкой еще рано

Следует еще определиться с параметрами, на которые нужно обращать внимание при выборе той или иной модели. «Почему часто включается насос в скважине, Вы можете прочитать в нашей статье»

Маркировка

Маркировка на корпусе

Первое, что мы должны увидеть, взяв в руки понравившуюся модель – это маркировку, которая будет находиться под названием. Это может быть, к примеру, 32-50. Первое число здесь –размеры подсоединения, 32 мм или 1,25 дюйма. Зачастую насосы комплектуются гайками необходимых размеров, дающими возможность быстро его собрать/разобрать.

Второе число – это высота подъема насоса. В нашем случае это 5 м водяного столба или 0,5 атмосферы. Существуют насосы, созданные для большей или меньшей высоты.

Кроме того, на корпусе должна быть табличка, в которой указывается, какая максимальная нагрузка должна быть и при каких параметрах. Под параметрами подразумевается производительность – для ее регулировки в насосе предусмотрены три положения. Это и есть второй критерий выбора насоса.

Производительность

Все требования к циркуляционному насосу тесно связаны между собой. Под производительностью подразумевается объем теплоносителя, перегоняемого насосом при минимальной нагрузке на него. Чем выше производительность, тем качественнее модель.

Для того чтобы узнать необходимую производительность, мы воспользуемся популярной формулой:

N/(Т2-Т1) = Q, где

• Т1 – температура теплоносителя в обратном трубопроводе;
• Т2 – его температура в подающем трубопроводе;
• N – средняя мощность котла отопления;
• Q – производительность, которую нам нужно вычислить.

Расчет производительности

Среднее значение температуры воды в «обратке» (Т1) берем 65–70°С, в то время как температура в подающем трубопроводе (Т2) составит примерно 95°С. Так мы приблизительно сможем подобрать требуемые параметры на насоса. Считается, что на каждые 10 м трубопровода нужно 0,6 м напора, или высоты подъема насоса.

Помимо того, есть и уже готовые тепловые нормативы. Согласно им, для каждых 10 м² отапливаемой площади необходим всего 1 кВт мощности. И если, к примеру, мощность одной радиаторной батареи составит 200 Вт, то для 10 м² понадобится пять секций. Но данное количество секций относительно, поскольку в большинстве случаев их количество большее, «с запасом»

Поэтому нам нужно принять во внимание факт, что циркуляционный насос обязан справиться с подводом теплоносителя к каждому радиатору в доме

Необходимая мощность

Электрическая мощность, необходимая для работы насоса – это очередной параметр, на который стоит обращать внимание при покупке. Зачастую такая мощность незначительна – не более 200 Вт

Она имеет значение лишь в тех случаях, когда планируется перманентное использование насоса.

Как рассчитать гидравлические потери отопительной системы

На выбор циркуляционного насоса по его мощности и создаваемому им напору, как уже говорилось выше, оказывает влияние и такой важный параметр отопительной системы, как гидравлическое сопротивление, которое создают все элементы ее оснащения. Зная гидравлическое сопротивление, создаваемое отдельными элементами отопительной системы, можно рассчитать высоту всасывания насоса и, руководствуясь таким параметром, подобрать модель оборудования по мощности и создаваемому напору. Для расчета высоты всасывания насоса, которая обозначается буквой H, нужна следующая формула:

H = 1,3x(R1L1+R2L2+Z1……..Zn)/10000.

Параметры, используемые в данной формуле, указаны в таблице.

Таблица 3. Параметры для расчета высоты всасывания

Значения R1 и R2, используемые в данной формуле, следует выбирать по специальной информационной таблице.

Значения гидравлического сопротивления, создаваемого различными устройствами, которые применяются для оснащения систем отопления, обычно указываются в технической документации на них. Если таких данных в паспорте на устройство нет, то можно воспользоваться приблизительными значениями гидравлического сопротивления:

• отопительный котел – 1000–2000 Па;
• сантехнический смеситель – 2000–4000 Па;
• термоклапан – 5000–10000 Па;
• прибор для определения количества тепла – 1000–1500 Па.

Существуют специальные информационные таблицы, по которым можно определить гидравлическое сопротивление практически для любого элемента оснащения отопительных систем.

Допустимая температура

В каком температурном диапазоне работает устройство? Температура теплоносителя – важный параметр, который показывает, насколько горячую воду сможет перегонять аппарат без ущерба конструкции. Отопление в доме может быть разным. В среднем теплоноситель нагревается до 70-90 градусов

. Это значение есть в характеристиках котла, а в насосе необходимо добавить несколько градусов на погрешность, чтобы был запас.

Сложнее дела обстоят с твердотопливными котлами, где уровень нагрева практически невозможно регулировать, и на выходе мы можем получать 120 градусов

Важно, чтобы насос справлялся с такими значениями

Используя нагреватели без регулировки, лучше брать аппарат с самой высокой допустимой температурой. Стоить он будет несколько дороже, зато не выйдет из строя при случайном перегреве, вероятность появления которого очень высока.

Надежные насосы: из какого материала должно быть рабочее колесо

На российском рынке вы найдете циркуляционные насосы, которые изготавливают из разных материалов. Чаще всего производители используют следующие виды:

• прочный пластик. Актуальность этого материала обусловлена отсутствием рисков коррозии. Такие агрегаты не подвержены воздействию агрессивных химических элементов. Также пластик считается относительно недорогим материалом и прочным. Эксплуатационный срок пластиковых изделий меньше, чем у альтернативных материалов. Вы можете рассчитывать на работу такого насоса на протяжении не более 7 лет;
• чугун. Применяют для циркуляционных насосов с относительно невысокой мощностью. Даже если чугунная деталь выйдет из строя из-за коррозии, заменить ее будет не так дорого;
• нержавеющая сталь. Этот материал прочнее пластика, но также есть риски коррозии. Нержавейка отличается высокой стоимостью, которая обусловлена ее надежностью;
• латунь. Дешевле нержавейки, но во многом схода с ней по характеристикам.

Как выбрать циркуляционный насос

Чтобы грамотно подойти к процессу выбора, необходимо знать какие критерии следует при этом учитывать. Поскольку далеко не всегда самый дорогой или мощный прибор гарантирует высокий показатель КПД и гармонично впишется в обустройство дома. Возможно даже, что его загрузка окажется неполной, что противоречит экономической логике. Определенный запас производительности, конечно, должен быть, но не более 10%

Итак, далее о том, на какие технические параметры нужно обращать внимание в первую очередь при выборе агрегата.

Прежде всего, необходимо определить тип (с сухим ротором или мокрым) отопительной системы, который нужен в доме. Если это не царские хоромы или большое общественное здание, то специалисты рекомендуют остановить свой выбор на мокром типе прибора. Если нет возможности уклона, то показатель мощности должен составлять около 100 Вт.

Внешний вид циркуляционного насоса на примере одной из моделей рынка

Теперь перечислим технические моменты, которые непосредственно влияют на выбор марки агрегата:

• Отапливаемая площадь помещения;
• Объем теплоносителя в трубопроводе;
• Уровень напора жидкости в системе циркуляции;
• Допустимый уровень шума;
• Текущее состояние действующей системы отопления;
• Разновидность топлива, которое использует котел;
• Функциональные особенности самого котла;
• Разница температур на выходе и обратном входе в котел;
• Требуемый температурный режим в доме.

Насосы для отопления частного дома и их характеристики

Современный рынок отопительного оборудования предлагает большой выбор устройств различающихся по фирме-изготовителю, внешнему виду, применяемым материалам и способам установки. Каждый насос обладает рядом характеристик, которые наносятся на информационный шильдик на торцевой части насоса в виде цифровых и буквенных обозначений. К основным параметрам относятся:

• потребляемая мощность в ваттах на различных режимах вращения. Например, если считать что в отопительном контуре круглосуточно задействована одна помпа и на второй скорости она потребляет 60 Вт, то энергопотребление за месяц составит 43 кВт. Для современных энергоэффективных моделей, устанавливаемых в частные дома, потребление электроэнергии в среднем составляет от 10 до 20 Вт. В этом случае потребление электричества составит около 7 кВт;
• напор (гидравлическое сопротивление) указываемый в дециметрах водяного столба или метрах. В бытовых комплексах отопления этот показатель обычно находится в пределах от 40 до 60 Дм;
• размеры подсоединения, среди которых монтажная длина и диаметр условного прохода трубы, указанный или в дюймах, или единицах метрической системы (обычный размер трубы — от 24 до 32 мм). Стандартной монтажной длинной для бытовых домашних систем отопления являются 130 и 180 мм;
• предельная температура перекачиваемой жидкости. Для непромышленных устройств обычно этот показатель не превышает 110 ºС;
• максимально допустимое давление отопительного контура.

В виде буквенных обозначений на корпусе прибора также может указываться вид врезки (резьбовая муфта или фланцы) и специфика исполнения корпуса (серый чугун, бронза, или нержавеющая сталь).

Материал корпуса

Из чего изготовлен насос?

Не менее важно смотреть, из чего сделан насос. Наиболее дешевые модели. изготавливаются из пластика, материала по определению хрупкого и слабо устойчивого к воздействию высоких температур

Но не стоит сразу отказываться от такого прибора. Например, известная фирма Грундфос производит насосы из стойкого полимера, который по характеристикам не уступает металлу

изготавливаются из пластика, материала по определению хрупкого и слабо устойчивого к воздействию высоких температур. Но не стоит сразу отказываться от такого прибора. Например, известная фирма Грундфос производит насосы из стойкого полимера, который по характеристикам не уступает металлу.

Наибольшей популярностью пользуются чугунные модели

. Чугун прочный, прекрасно справляется с высокими температурами и резким остыванием

А также практически не подвержен коррозии. Недостатком такой конструкции станет большой вес, но при стандартных размерах циркуляционного насоса, варьирующихся от 130 до 180 миллиметров, на него вообще нет смысла обращать внимание
