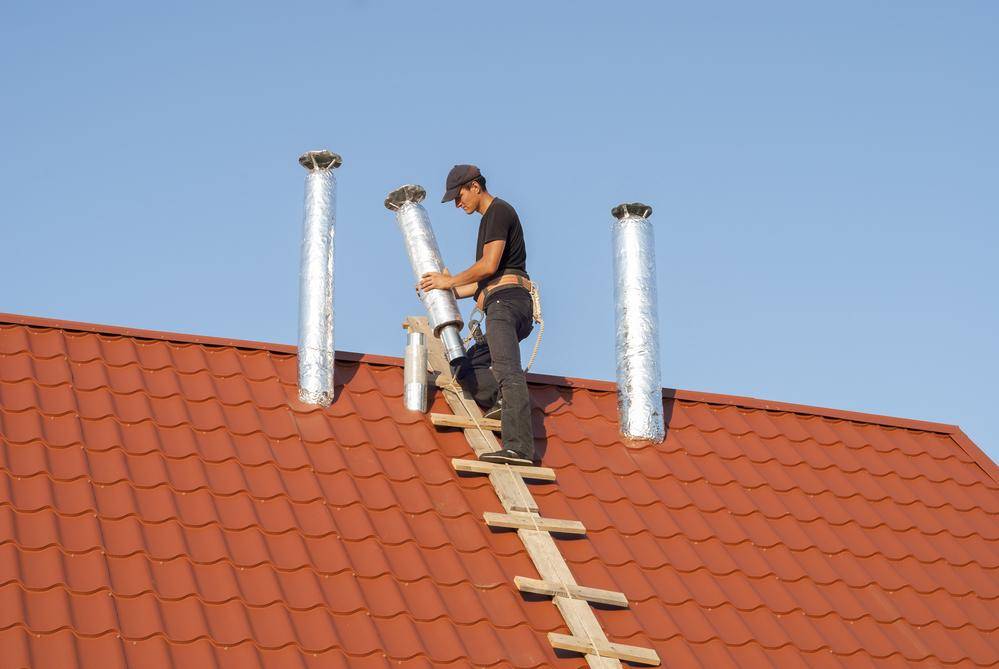

Утепление дымохода своими руками

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

• перед установкой вытяжного канала, подготавливают надежное основание;
• места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
• используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
• ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Можно ли использовать базальтовый утеплитель для дымохода

Базальт, применяемый при производстве дымоходов, является одним из видов минеральных утеплителей. Ещё одно название материала – каменная вата. Изготавливают теплоизоляцию из отходов породы габбро-базальта. В процессе производства, порода измельчается и расплавляется, растягивается на тонкие стекловолокна. Температура плавления в печи 1500°С. Толщина вытягиваемых волокон не более 7 микрон, длина 5 см. Полученные нити дважды пропускают через пресс, предварительно нагрев до 300°С. Полученную теплоизоляцию отличает огнестойкость, экологичность, прочность и другие характеристики. Не удивительно, что крупнейшие производители используют огнезащитный базальтовый утеплитель для дымоходов.

Утепление дымохода базальтовой ватой, учитывая характеристики материала, вполне оправдано. В процессе производства материал приобретает следующие достоинства:

• Низкая теплопроводность – в зависимости от марки, значение теплоизоляции материала находится в пределах от 0,032 до 0,048 ватта на метр на Кельвин. Такие же характеристики имеет вспененный каучук, пенополистирол, пробка.
• Гидрофобность – влага оседает на поверхности и не может попасть внутрь. Даже во влажных помещениях или под воздействием атмосферных осадков, каменная вата сохраняет свои эксплуатационные и теплоизоляционные характеристики. Поэтому выбор базальтовой ваты для изоляции дымохода, устанавливаемого на улице, это действительно хорошее решение.
• Сопротивляемость огню – базальтовая вата, без потери прочности, нагревается до температуры 1114°С. При более высокой температуре начинается плавление материала. Данная способность позволяет выдерживать даже прямое воздействие открытого огня. Температура дымохода, даже при возгорании сажи, не превышает 1000°С, поэтому базальт подходит для утепления любых систем дымоотведения, независимо от принципа работы и типа используемого топлива.
• Прочность и устойчивость к проседанию – волокна каменной ваты располагаются как вертикально, так и горизонтально, что приводит к возможности выдерживать нагрузку на сжатие от 5 до 80 килопаскалей. В течение всего срока эксплуатации, материал не меняет своей формы. Допускается деформация не более 10%.

Характеристики базальтового волокна позволили существенно расширить сферу применения, по сравнению с обычными минеральными утеплителями. В дымоходных системах, каменная вата используется в следующих целях:

• Сэндвич трубы – утепление стального дымохода базальтовой ватой осуществляется в заводских условиях, что обеспечивает высокие теплотехнические характеристики и отсутствие мостиков холода. Конструкцию сэндвич трубы отличает небольшой вес, теплостойкость и хорошие теплотехнические характеристики.
• Керамические трубы с наружной оболочкой из нержавейки – внутрь конструкции вставляются цилиндры из базальтовой ваты, толщиной 3-4 мм. Отсутствие швов увеличивает и без того высокие теплоизоляционные характеристики. Керамику, устанавливаемую в керамзитобетонные блоки, утепляют во время монтажа. Обмотать трубу дымохода можно изоляцией толщиной 30/40/50 мм. Закрепляют вату с помощью хомутов.
• Изоляция труб одностенного стального дымохода базальтовой ватой. Для этих целей рекомендовано применять фольгированный базальт для дымохода. Фольгированная каменная вата позволяет снизить теплопотери и защитить трубу от внешнего воздействия атмосферных осадков.
• Изоляция в проходках – кровельная разделка для дымохода, а также проход в плитах перекрытия, согласно требованиям ПБ и СНиП, изолируется негорючим материалом. Зазоры между трубами и конструкциями заполняют каменной ватой. Несгораемый фольгированный базальтовый утеплитель для дымоходов используют и для изготовления противопожарной разделки, защищая им деревянные элементы здания, расположенные в непосредственной близости от нагревающихся поверхностей.
• Изоляция короба дымохода – чтобы предотвратить появления окислов на кирпичных каналах, требуется провести утепление стенок. Для этой цели оптимально подойдут жесткие плиты из базальта, позволяющие впоследствии выполнить отделку под штукатурку, укладку керамической плитки и т.д.

Базальт предназначен для утепления труб дымоотведения, расположенных внутри и снаружи здания, изготовления противопожарных разрывов и узлов прохождения дымохода через конструкции.

Способы утепления для разных типов конструкции

Самый трудоемкий процесс — утепление кирпичного дымохода послойно

Для каждого типа дымохода существует свои технологии утепления и выбор изоляционных материалов.

• Асбестоцементные трубы. Вещество обладает незначительной гигроскопичностью, но и ее достаточно, чтобы труба пострадала при перепадах температуры. Асбестовый канал хорошо проводит тепло, лучше всего его заделать минеральной ватой, закрыть сверху более широкими трубами из нержавейки. Минимальное расстояние между стенками должно быть 6 см. Сборка проводится снизу вверх. После установки секции заполняются утеплителем, затем скрепляются болтами или заклепками. Стыки заделываются герметиком, а сверху делается цементная пробка для защиты от влаги.
• Стальные конструкции. Следует учитывать, что железный дымоход обладает высокой теплопроводностью и передает весь жар от горящего топлива. Утеплить металлическую трубу дымохода своими руками можно ее оштукатуриванием или путем заключения в кокон из жести и минеральной ваты. В первом случае вокруг канала обматывается стекловолоконная сетка, поверх которой накладывается раствор. При необходимости процедура повторяется несколько раз, пока не будет достигнут желаемый эффект. Изготовление сэндвич секций дело более дорогостоящее и трудоемкое, но такой способ намного практичнее. На концах труб делаются раструбы, после чего узкие фрагменты обматываются изоляцией, а поверх нее плотно насаживаются более широкие заготовки.
• Кирпичные дымоходы. Утеплить трубу дымохода на улице в частном доме желательно сразу после просыхания кладки. Материал пористый, впитывает влагу, на нем быстро появляется плесень, мох и даже трава. Оптимальным вариантом является комбинированный подход. Сначала кирпич снаружи обмазывают термостойким раствором на основе цемента. Затем изготавливается каркас из металлического профиля. Внутрь вставляются маты минеральной ваты, а поверх каркаса крепится мембранная пленка. Заключительным этапом является обшивка каркаса профилированным листом. Материал красивый, прочный и долговечный.

Зная, как правильно выбрать и утеплить дымовую трубу, можно без труда и ошибок выполнить эту работу самостоятельно.

Материалы для утепления

Утепление дымоходов можно производить различными методами, при помощи негорючих материалов.

Наиболее распространенными являются:

1. Теплоизоляция дымохода базальтовой ватой и стекловатой. Утеплители, применяющиеся как для больших поверхностей кирпичных дымоходов, так и труб сравнительно небольшого диаметра. Выпускаются в качестве наполнителя, в рулонах или в форме матов. Для его использования рекомендуется изготовление дополнительного кожуха.
2. Метод засыпки пространства вокруг дымохода теплоизолирующим материалом: керамзитом, шлаком, боем кирпича, специальными теплоизоляционными гранулами. Этот метод предполагает изготовление дополнительного кожуха дымохода.
3. Оштукатуривание. Это наиболее распространенный, до недавнего времени, метод изоляции кирпичных дымоходов. Для этого применялся шлакоизвестковый раствор, нанесенный слоем 5-7 см на армирующую сетку. После высыхания на него наносился песчано-цементный раствор, такой же толщины. Но при нагревании и остывании системы дымовыведения такой утеплитель трескался и требовал ежегодного ремонта, поэтому такой метод считается неоправданным, с точки зрения трудозатрат и эффективности.
4. Изоляция дымовой трубы современными материалами из вспененного полиэтилена. «Теплоизол» или «Фольгоизол» выпускается в рулонах, имеет малый вес и хорошую эластичность, хорошо режется, что делает его доступным для работы с ним даже непрофессионалам. Это наиболее простой и недорогой способ утепления дымоходов, повсеместно использующийся на сегодняшний день.

Необходимость утепления дымоходной системы

На стенках дымоходной трубы скапливаются кислородные пары и конденсат. Воздействие температурных колебаний в окружающей среде может привести к химическим реакциям, которые способны вызвать задымление печи и даже стать причиной взрыва. В состав печных газов входят различные вещества, окисленные в процессе сжигания топлива, при этом некоторые из них представляют угрозу для здоровья человека.

Неутепленная дымоходная труба более подвержена периодическому сужению и расширению при температурных колебаниях, что зачастую ведет к ее разрушению. Утепление дымохода подразумевает создание вокруг него теплоизоляционного барьера. Его наличие способствует уменьшению разницы температур с внешней средой, что дает возможность избежать ненужных затрат на ремонт и замену отдельных элементов системы отопления.

Советы специалистов

Установка теплоизоляции дымохода котла должна проводиться с соблюдением монтажных норм и стандартов:

• слой теплоизоляции должен быть полностью сплошным, в том числе на участках примыкания к чердачному перекрытию и элементов кровли;
• пароизоляционный материал монтируется надписями наружу;
• стыковка колен сэндвич — труб осуществляется таким образом, чтобы труба нижнего колена входила внутрь верхнего колена сэндвича;
• наружная теплоизоляция выполняется уже после сооружения дымохода, утепление изнутри осуществляется в процессе его обустройства;
• если крыша изготовлена из горючих стройматериалов, то дымоход нужно оборудовать искроуловителем;
• все манипуляции с минеральной ватой необходимо производить с использованием индивидуальных средств защиты, не допускающих попадание её частиц в глаза и дыхательные пути.

Сэндвич трубы (ППУ) для отопления

Трубы ППУ – это металлические изделия со слоем утеплителя из полиуретана, который снаружи защищён жесткой оболочкой из полимера или нержавеющей стали. Благодаря своей слоистой структуре они называются сэндвич трубы для отопления. Эти изделия обладают следующими характеристиками:

• диаметр от 32 мм; Сэндвич трубы для отопления укладываются под землей
• рабочее давление не больше 16 атмосфер;
• температура теплоносителя до 150 градусов;
• длины от 8 до 12 м.

Изоляция на трубы ппу для отопления наносится не до конца, остаются открытие торцы длиной не более 21 см. Они применяются для монтажа магистралей обогрева под землей. Поэтому они так надежно защищены. Укладываются на глубину промерзания грунта, которая в разных регионах отличается. Магистрали с полиэтиленовой оболочкой укладываются в траншеи и закапываются землей, для изделий с железной оболочкой, покрытой цинком, обустраиваются специальные бетонные тоннели. Помимо этого чтобы защитить металлическую оболочку на нее допускается наносить слой краски.

Монтаж осуществляется в два этапа:

• сварочные работы;
• утепление и уплотнение стыка.

После того как детали были сварены, между ними остается неутепленный участок. Для начала на магистраль в месте соединения надевается муфта, затем полость под ней заполняется вспененным полиуретаном. После того как полимер заполнит все пустое место и выдавит воздух, муфта нагревается. До начала прогрева муфта на магистрали сидела свободно. При повышении температуры она начинает обжимать место соединения, делая его герметичным.

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

• перед установкой вытяжного канала, подготавливают надежное основание;
• места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
• используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
• ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Подготовительные работы перед монтажом теплоизоляции

Перед проведением теплоизоляционных работ следует проверить надёжность и прочность фундамента, который возводился под печь или другое отопительное оборудование.

После этого следует внимательно осмотреть место вывода дымохода через перекрытия и кровлю. Место вывода через потолок должно быть защищено стальным коробом. Минимальное расстояние от дымохода до стенок короба — не менее 20 см. При выводе через кровлю дымовая труба не должна соприкасаться с конструкций крыши. Для этого следует предусмотреть соответствующие распорки или специальный колпак, который монтируется снаружи здания.

Место вывода дымохода через потолок должно быть защищено металлическим коробом

Расчёт материалов и параметров конструкции

Перед закупкой утеплителя и материалов, необходимых для сборки каркаса вокруг конструкции дымохода, потребуется провести их расчёт. Это позволит сэкономить средства, особенно если для утепления будут использоваться специализированные дорогие изделия.

Перед проведением расчётов потребуется измерить:

• внешнее сечение дымовой трубы;
• длину и ширину (диаметр) дымохода;
• высоту трубы от вводного патрубка.

Полученные данные позволяют произвести расчёт необходимого количества теплоизоляционного материала и дополнительных принадлежностей. В качестве примера рассчитаем материалы для утепления стального дымохода сечением 200 мм и высотой 5 м.

Для теплоизоляции дымоходов круглой формы выпускаются уже готовые цилиндрические фрагменты утеплителей

При использовании базальтовой «скорлупы» потребуются изделия общей длиной 5 погонных метров с внутренним диаметром цилиндра 210 мм. Плотность утеплителя — 120–150 кг/м3. Толщина теплоизолятора выбирается с учётом температурного режима в регионе. Для эксплуатации в условиях российской зимы достаточно цилиндров толщиной 70–100 мм. В качестве внешней трубы потребуется изделие из оцинкованной стали сечением 280–310 мм общей длиной 5 м.

Для утепления дымоходов квадратной формы удобно использовать базальтовую вату в плитах

Для утепления дымоходов квадратного или прямоугольного сечения потребуется знать их размеры. К примеру, на дымоход квадратной формы со стороной 0,3 м потребуется (0,3 * 5) * 4 = 6 м2 утеплителя. Длину дымохода по-прежнему считаем равной 5 м.

Если покупать качественный утеплитель, то обычно в одной упаковке находится рулон общей площадью 5 м2. Значит, для нашего примера потребуется две упаковки базальтовой ваты в рулонах. Параметры рулона — 5000x1000x50 мм. Для сборки каркаса вокруг квадратного дымохода можно использовать брусок 50×50 мм. В качестве внешней обшивки лучше подойдёт асбестовая плита 3000x1500x12.

Необходимые инструменты и расходные материалы

Помимо утеплителя для проведения теплоизоляционных работ необходимы дополнительные расходные материалы. Для сборки деревянного каркаса и его обшивки применяются оцинкованные саморезы длиной 30 мм. Для фиксации теплоизолятора используется огнеупорный герметик — Penosil High Temp, PENOSIL Premium 1500 или MAKROFLEX HA147.

Для фиксации утеплителя к поверхности дымовой трубы применяется жаростойкий герметик

Для утепления дымоходов из стали или керамики потребуются:

• ножницы по металлу;
• строительный нож;
• шуруповёрт;
• углошлифовальная машинка;
• набор отвёрток;
• защитные очки и перчатки;
• рулетка и карандаш.

Для оштукатуривания дымохода необходимо подготовить ёмкость для штукатурки, штукатурную кельму, деревянный прямоугольный полутёрок, треугольный полутёрок, правило и малярную кисть с длинным ворсом.

Особенности утепления дымохода базальтовой ватой

Кроме правильного выбора базальтового утеплителя, необходимо побеспокоиться о соблюдении правил монтажа. Как показывает практика, особенно часто нарушаются следующие нормы:

• Толщина слоя базальтовой ваты в проходках через деревянные конструкции не менее 5 см. Отдаленность от несущих балок как минимум 1 м.
• Если требуется уложить материал в несколько слоев, правильно раскладывать огнестойкую базальтовую плиту со смещением, чтобы перекрывать стыки нижнего листа верхним. Это же правило действует и в случае монтажа цилиндрического утеплителя. Продольный шов каждой следующей скорлупки смещают на 180°.
• Устройство прохода дымохода через деревянное перекрытие с применением базальтовой ваты предусматривает применение противопожарной разделки. До горючего материала, от греющей поверхности должно быть от 50-100 мм. Зазор заполняют каменной ватой.
• Толщина базальтового волокна в дымоходе должна быть не более 40 мм, для наружной изоляции, до 100 мм. Плотность подбирается в зависимости от условий эксплуатации. Для утепления керамических дымоходных труб, подключаемых к твердотопливным котлам, используют базальтовую вату с плотностью от 100 до 200 кг/м³.
• Нет смысла использовать высокотемпературную базальтовую вату для термоизоляции дымохода, подключенного к газовому или жидкотопливному котлу, так как температура отходящих газов редко превышает 200-300°С. Оптимальной будет установка цилиндрического утеплителя.
• Расчет необходимого количества базальтовой ваты для утепления дымохода из стали. Подбирается необходимая толщина материала. На упаковке утеплителя указан приблизительный расход ваты при разной толщине слоя. Остается подсчитать размеры окружности в сантиметрах и длину трубы. После этого высчитывается количество упаковок.
• После утепления однослойной трубы не фольгированным материалом, обязательно изготовление защитной конструкции.

В некоторых строительных магазинах, упаковки с базальтовым утеплителем могу разрезать надвое, либо продавать маты поштучно. Это позволяет приобрести точное количество материала и избежать переплат.

Главным недостатком базальтового утеплителя является его стоимость. В остальном, по сравнению с любыми другими видами теплоизоляции, базальт, несомненно выигрывает. В качестве плюсов материала можно отметить:

• Низкая теплопроводность – даже при температуре отходящих газов свыше 500°С, базальтовая вата нагревается не более 30°С. Во время кратковременного возгорания сажи и скачка температуры до 900°С, наружный контур сэндвич-трубы не нагреется более 45°С.
• Негорючесть – материал выдерживает воздействие направленного огня от газовой горелки, не воспламеняясь. Плавиться вата начинает после превышения 1100°С. Поэтому, можно уложить базальтовый утеплитель вплотную к дымоходной трубе и не беспокоиться за безопасность помещения в течение всего срока эксплуатации.
• Простой монтаж – маты и листы легко режутся обычным малярным ножом. Фиксируется материал с помощью хомутов или вязальной проволоки. Если при монтаже дымоходов укладывать базальтовую вату своими руками, можно существенно сэкономить на проведение работ.
• Удельный вес даже базальтовой огнеупорной ваты 30 кг/ м³, соответственно, после утепления, масса конструкции дымохода увеличивается совсем ненамного.
