Дымосос для котла бытовой – установка вентилятора своими руками

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

• двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
• улитка или самодельный короб, показанный на чертеже;
• вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
• шпильки с гайками М8 и остальной крепеж;
• кабель питания.

Какие модели бывают и сколько стоят?

Стоимость дымососа зависит от того, какую именно модель вы собираетесь заказывать и с какими параметрами (стандарт, термостойкий). Для наглядности можно продемонстрировать стоимость нескольких популярных моделей.

Примерная стоимость:

• модель BAHCIVAN BRCF-M 315 (мощностью 550 Вт, расходует 1800 м3 воздуха в час) – стоимость 14000 рублей;
• модель Спутник-555 (мощностью до 105 кВт, производительность около 550 м3 в час) – стоимость 12000 рублей;
• модель Elicent Tirafumo (производительность около 850 м3 в час) – стоимость 30000 рублей;

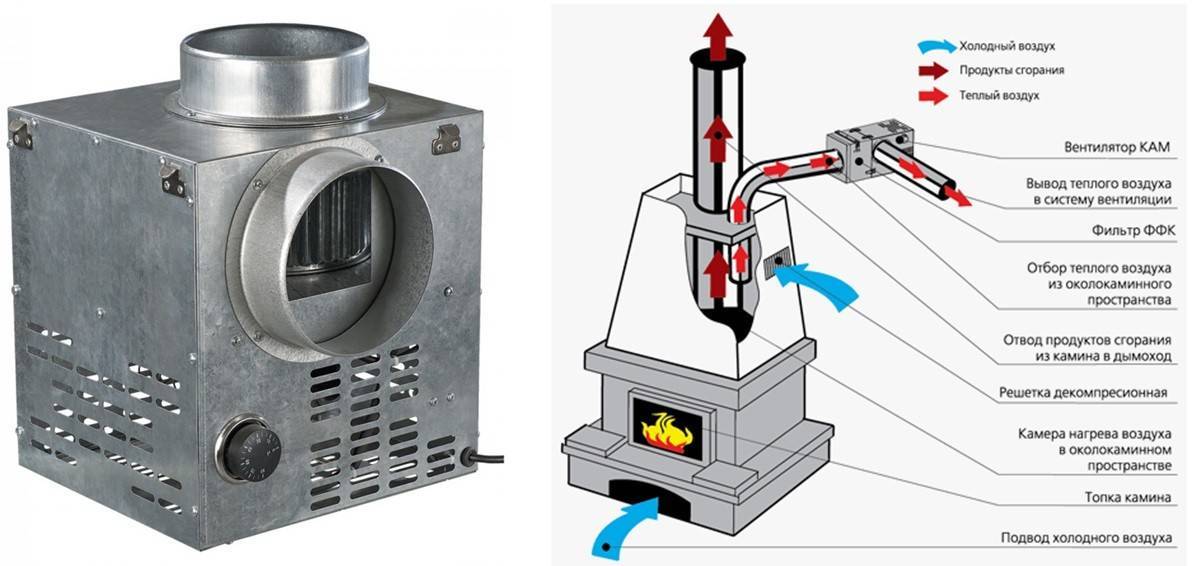

• модель Вентс КАМ КФК 150 (производительность около 520 м3 в час) – стоимость 19000 рублей;
• модель Вентс КАМ 140 (производительность около 480 м3 в час) – стоимость 11500 рублей.

Дымосос своими руками для печи и камина

Печи и все возможные другие отопительно-нагревательные агрегаты на сегодняшний день стали неотъемлемой частью жизни и быта многих россиян. Зачастую, ради удобства или, преследуя какие-то другие цели, люди отказываются от установки в доме габаритной дымоходной системы, и в качестве альтернативной замены предпочитают устройство дымососа, сделанного своими руками. В этой статье мы расскажем о том, что такое дымосос, определим области использования этого агрегата, рассмотрим его устройство, взяв в качестве примера конкретные модели, и расскажем, как сделать тягодутьевую машину своими руками.

Дымососы для каминов представляют собой не что иное, как специальное устройство в виде тягодутьевой машины. Ее предназначение заключается в удалении дымовых и других газов, а также всевозможных остальных продуктов горения топлива. Тягодутьевые машины, сделанные своими руками, по-иному – дымоходы, используются в различных отраслях теплоэнергетики, если отсутствуют стандартные стационарные системы, которые используются с целью противодымной защиты. Также дымососы для каминов могут использоваться дома, в бане, на даче

или в различных пожарных частях для автомобилей.

Все эти устройства можно классифицировать на группы по нескольким признакам:

• Первый вид дымососов – это дымососы Д. В конструкции данного дымохода рабочее колесо находится непосредственно на вале ходового двигателя. Это устройство принадлежит к группе малогабаритных сооружений.
• Второй тип тягодутьевых машин – дымосос ДН. В данном случае рабочее колесо также посажено на двигательный вал, однако, несмотря на эту схожесть, сооружения дымоходов группы ДН считаются более качественными, так как мощность его привода будет значительно большей, нежели у дымоходов первого типа.

Следующие три типа дымоходов объединяются в одну большую группу пожарных дымоходов:

• Дымоход ДПЭ (дымосос пожарный электрический). Данное устройство обладает одним важным преимуществом: двигатель дымососа ДПЭ работает на электричестве и является переносным. Тип двигателя также может различаться: он может быть центробежным, осевым турбированным, центробежным мобильным или осевым турбированным мобильным.
• Второй тип дымоходов – это дымососы ДПМ. Эти устройства для печи обладают переносным мотодвигателем, он тоже может быть разной конструкции, а именно: центробежным пожарным или осевым турбированным пожарным.
• Третий тип тягодутьевых машин представляют собой устройства для печи прицепного типа (дымососы ДП). Эти агрегаты для печи обладают несколькими основными характеристиками, сейчас мы их перечислим: производительность;
• напор (давление).

Во время работы тягодутьевых машин прицепного типа для печи главными ограничениями машин являются:

• Производитель указывает величину, которая является предельно допустимой для температуры всех газов. Во время использования печи данная величина не должна превышаться.
• Производитель также указывает максимально разрешенный уровень содержания пыли, грязи и остальных веществ твердого типа.

Тягодутьевая машина (вентилятор) для печи состоит из нескольких узлов. Вот некоторые из них:

• Первым узлом является ходовая часть устройства.
• Второй узел называют улиткообразным корпусом с восемью патрубками: выход­ным и всасывающим.
• Третий узел – это крыльчатка дымососа.
• А четвертым узлом является направляющий аппарат.

Стандартное колесо тягодутьевого вентилятора представляет собой устройство, состоящее из стального диска среднего размера. К последнему привариваются (также ее можно приклепать) втулка (посредством этой детали диск закрепляется на самом валу) и лопатки (их концы, в свою очередь, соединены с помощью металлического кольца). Когда стандартное колесо вентилятора начинает вращаться, воздух идет к самому центру стандартного колеса по специальной трубе, специалисты называют ее воздуховодом. Когда воздух достигает самой середины стандартного колеса вентилятора, он сразу же отбрасывается к периферии (с помощью центробежных сил). Затем происходит нагнетание воздуха в воздуховод, также в середине стандартного колеса вентилятора появляется разрежение (именно туда происходит беспрерывное поступление воздуха).Направляющее устройство тягодутьевой машины (посредством его производится регулировка подающегося воздуха) устанавливается около всасывающего патрубка, перед самим дымососом.vizada.ru

Какой должен быть диаметр дымохода для печи?

Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.

Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.

Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Периодичность применения высокотемпературных средств должна быть регулярной, не менее двух раз в неделю, чтобы сажа не успевала накапливаться. В противном случае можно вызвать нешуточный пожар, поскольку сажа горит с выделением очень большого количества тепла.

Кроме перечисленных на рынке представлены много противосажевых средств как химического, так и термического разложения сажи. Применение профилактических мероприятий может избавить от необходимости применения принудительных мер по улучшению вытяжки на дымоходе.

Дымосос электрический

Говоря о выборе дымососа для твердотопливного котла, нужно учесть, что дымосос не может заменить дымовую трубу для котла и используется только вместе с нею. Устанавливать дымосос можно только на исправном дымоходе, диаметр которого соответствует мощности печи.

Дело в том, что при сжигании твердого топлива особенно велик риск образования угарного газа,  а, значит, и требованиям безопасности уделяется особое внимание. Дымосос бытового твердотопливного котла используется только как вспомогательное оборудование, предназначенное для улучшения процесса сжигания топлива

Это значит, что и без него котел должен исправно работать

Дымосос бытового твердотопливного котла используется только как вспомогательное оборудование, предназначенное для улучшения процесса сжигания топлива. Это значит, что и без него котел должен исправно работать.

По сути, дымосос это вентилятор, предназначенный для эксплуатации в условиях высокой температуры (200-250С)

В зависимости от конструкции дымососы бывают двух видов:

• Рабочее колесо вентилятора посажено на вал двигателя. Устройство отличается компактностью и экономичностью, но при этом нуждается в контроле и техническом обслуживании
• Рабочее колесо посажено на вал привода. Устройство более «габаритно», но характеризуется надежностью и долговечностью

Независимо от конструктивных особенностей дымососы являются энергозависимым оборудованием и работают только при наличии источника электрической энергии, что в разрезе использования именно твердотопливных котлов, особенно распространенных в районах с ограниченным доступом к электрическим сетям, может стать «камнем преткновения».

Основным показателем в работе дымососа является разрежение, создаваемое им в дымовой трубе.

Выбирают дымосос по его техническим характеристикам:

• разрежению в дымоходе,
• частоте вращения рабочего колеса
• объему удаляемых дымовых газов
• по габаритным размерам устройства

Проще всего сопоставить номинальный объем удаляемых дымовых газов дымососа и номинальный объем дымовых газов котла и выбрать подходящее устройство.

Подведем итоги

Главным условием эксплуатации твердотопливного котла является наличие исправного дымохода, обеспечивающего полное удаление дымовых газов и безопасность сжигания топлива. При исправном дымоходе в ветреную погоду может наблюдаться процесс задувания и опрокидывания тяги.

Для защиты от непогоды можно использовать различные механические устройства:  специально предназначенные для систем отопления дефлекторы, флюгарки и турбовенты.

Электрические дымососы устанавливают только на дымоходы, предназначенные для котлов, работающих по задумке производителей с принудительным удалением продуктов горения. Подбирают дымососы по производительности и габаритным размерам.

Все вопросы с тягой в дымоходе решают только комплексно!

Устройство, классификация и требования

Прежде чем приступать к постройке дымоотвода, мы рекомендуем основательно изучить инструкцию по эксплуатации, прилагаемую к котлу. Этот документ содержит строгие требования к тому, какими параметрами должен обладать дымоход, идеально подходящий для данной модели котла. При отсутствии таких сведений (или при полной уверенности в своих навыках) можно строить его, выбирая материал на своё усмотрение. Ключевые требования, которые нельзя игнорировать:

1. Для эффективного выведения газа дымоход должен иметь наиболее вертикальную конструкцию.
2. Площади поперечных сечений трубы и отводящего патрубка котла должны быть как минимум равными, а лучше, если первая будет больше второй.
3. Обязательно нужен дефлектор (оголовок).
4. Если материал крыши легко воспламеняем, система надо в обязательном порядке оснастить искрогасителем.
5. Дефлектор нужно монтировать в зоне ветрового подпора.

Дымоход собирается очень просто, поочередной вставкой его элементов друг в друга. Но этот монтаж разделяют на два способа:

• По конденсату. Компоненты соединяются с учетом направления стока конденсата. Это необходимо в системе, которая не оснащена сборником испарений.
• По дыму. Детали конструкции соединяются в соответствии с тем, куда движется газ.

В системах со сборником конденсата часть конструкции собирается по первому принципу, а остаток – по второму.

Особенности выбора

К главным критериям выбора устройства относят размер и мощность дымососа, а также нюансы схемы подключения.

• дымососы для твердотопливных котлов оснащены карманами, в которых улавливаются твердые частицы продуктов горения. Это предотвращает оседание сажи на стенках и засорение дымового прохода;
• для котельных устройств пиролизного горения подходят модели как с сажеуловителем, так и без него;
• дымосос для газового котла представляет собой прибор малой мощности, так как в процессе работы оборудования по вентиляции проходят исключительно газообразные массы.

Выбирать дымосос нужно в зависимости от котельного оборудования

Дополнение дымоходной системы соответствующей моделью дымососа обеспечивает значительное повышение КПД котла, при этом исключается вероятность попадания дыма, гари и копоти в помещение.

Разновидности

Существует несколько разновидностей печных труб. Они классифицируются в зависимости от месторасположения относительно самой печи:

По расположению к зданию дымоходы можно разделить на внутренние и наружные:

• Внутренние дымоходы обеспечивают хорошую тягу, но более сложны в монтаже, поскольку требуют устройство переходов через потолочные перекрытия и крышу.
• Наружные дымоходы более удобны в плане монтажа (особенно в уже построенном жилом доме) и обслуживания. Таким дымоходам не всегда удаётся придать эстетичную форму. Помимо этого, наружные поверхности конструкции нуждаются в утеплении.

Профилактика состояния дымоотвода

Чтобы не возникала необходимость в использовании средств принудительной вытяжки дымохода из жаростойкого материала, необходимо использовать профилактические средства для поддержания его в рабочем состоянии.

Поскольку основной причиной снижения интенсивности вытяжки дымовых газов является уменьшение прохода трубы накопившейся на стенках сажей, рассмотрим средства борьбы с этим явлением.

Таким способами могут быть:

1. Сжигание в топке печи нафталина около половины столовой ложки. Пары нафталина разлагают сажу на рыхлые составляющие, крупные выпадают внутрь топки и в дальнейшее удаляются с золой, а мелкие вылетают через трубу вместе с печными газами. Это средство нельзя применять для дымоотвода от камина и для труб открытых очагов – после него в комнатах остается характерный удушливый запах.
2. Время от времени сжигать в топке очистки картофеля. Их предварительно просушивают. Пары крахмала разрыхляют налет сажи и он опадет в топку. Аналогично действует чистый крахмал, который подается внутрь хорошо разгоревшейся топки в количестве одной столовой ложки.
3. Хорошим средством для чистки труб от сажи является ореховая скорлупа. Она горит при высокой температуре, сжигая налет сажи на внутренних стенках. Разовая доза скорлупы должна быть не более трех литров. Периодичность применения – по мере накопления.
4. Аналогично действуют на сажу осиновые дрова. Одно-два полена сжигают в конце последней закладки дров. Они горят при высокой температуре.

Зачем устанавливать дымосос?

От качественного дымохода и хорошей тяги зависит правильная и долговечная служба отопительного прибора, его эффективность и нормальный микроклимат в помещении. Полноценный отвод отработанных газов, то есть эффективная система дымоудаления, обеспечивает полноценное сгорание топлива и максимальный КПД. Все технические нюансы проектирования и строительства дымоходов направлены на получение отличной тяги. Она должна быть устойчивой и достаточной.

А возникает тяга, когда возникает разница температур. Раскалённый воздух из топки по законам физики устремляется вверх, унося с собой дым и сажу, которые образуются при горении. В работающих на дровах современных котлах режим может меняться от минусовых температур до плюс 350 градусов. И при этом в них всегда должно быть отличное движение воздуха. Естественной тяги в таких условиях может быть не достаточно. Так и были придуманы отдельные усилители тяги, или дымососы. Особое значение они приобрели с появлением современных котлов с высоким КПД, которые являются более капризными и требовательными.

Основная причина установки дымососа — слишком длинный горизонтальный участок перехода от котла к дымоходу. Чаще всего это происходит из-за толстых стен. Полтора метра горизонтального участка — это плохо для любого котла или печи. Дым не любит ходить по горизонтальным каналам, а в случае котлов с высоким КПД (как пиролизные, например) такая ситуация может привести практически к полному отсутствию тяги.

Конструкция и принцип действия

Вне зависимости от производителя, вентилятор состоит из алюминиевого или оцинкованного корпуса, внутри которого располагается электродвигатель, направляющие лопасти и защита, в виде решетчатого ограждения.

Эта конструкция при своей простоте и малых габаритах обладает надежностью. На нагнетателе установлена заслонка, которая предназначена для ограничения проникновения дымовых газов в помещение топочной, в случае появления обратной тяги.

Соединительные патрубки могут располагаться в верхней части корпуса или на фронтальной части дутьевого агрегата и обладать различными формами разъемов для соединения с котлом.Алгоритм функционирования системы управления котлом с применением дутьевого воздуха:

• отопительное устройство заполняется твердым топливом и поджигается;
• включается нагнетатель и регулируется расход воздуха;
• при подаче воздуха в зону горения, начинается интенсивное горение топлива, в связи с чем, начинает подниматься температура теплоносителя;
• когда температура достигнет установленной величины, контроллер блока управления дает сигнал на отключение нагнетателя;
• дефицит воздуха приведет к снижению интенсивности горения топлива и снижению температуры теплоносителя.

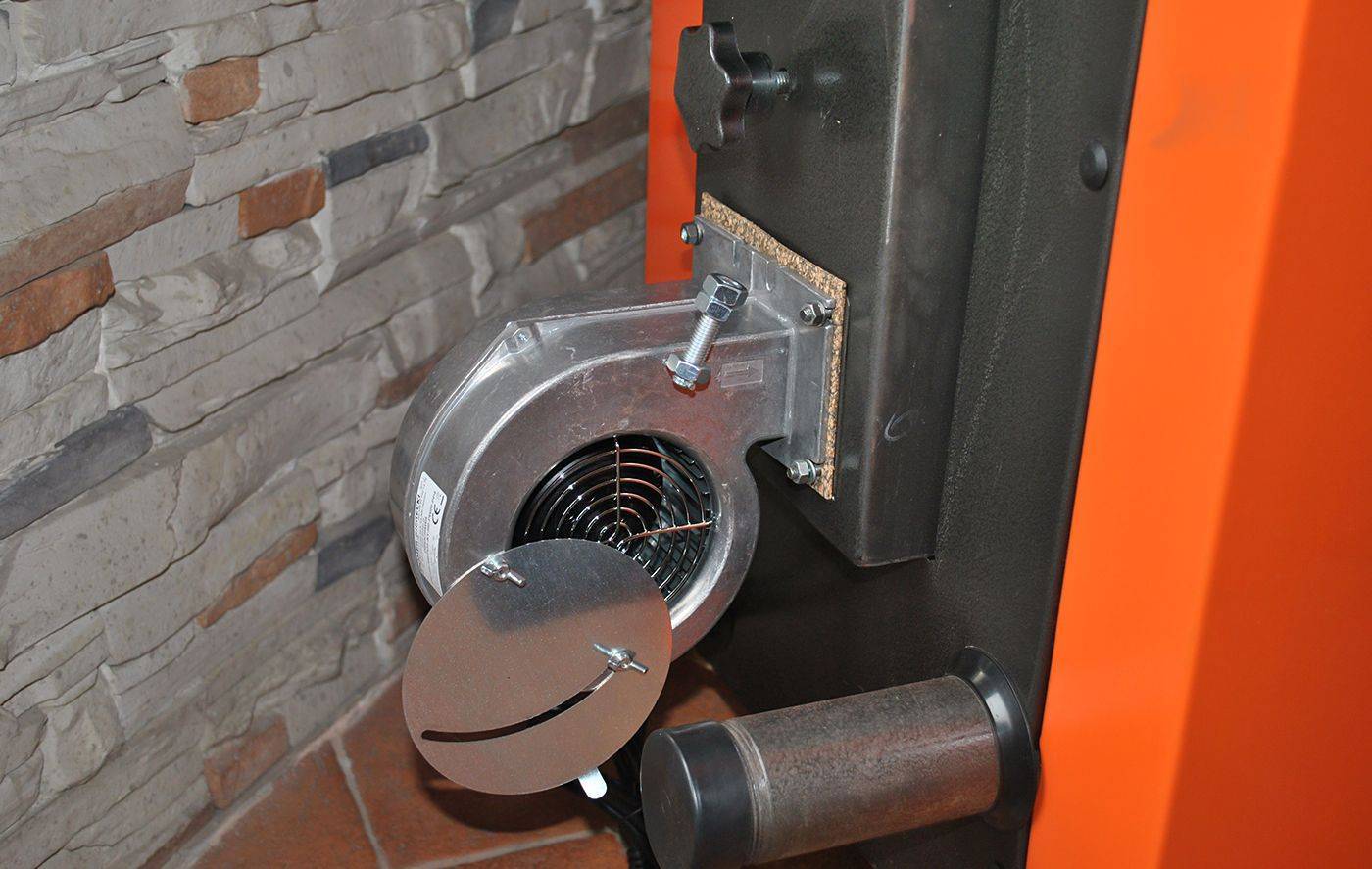

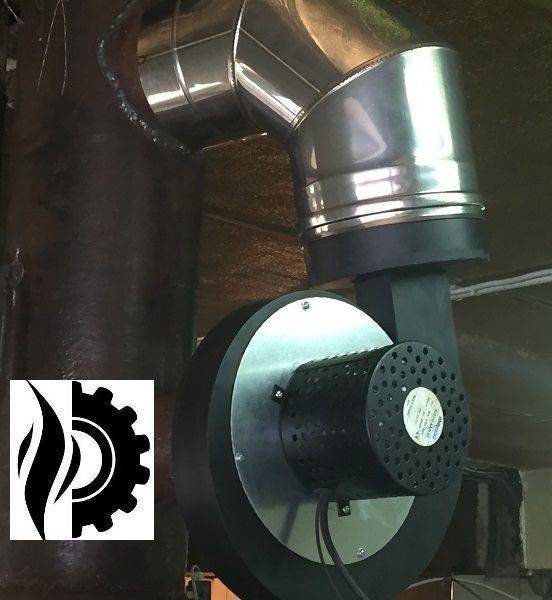

Установка дымососа на котел

В случаях, когда дымоходная труба не разбирается, оборудование следует устанавливать снаружи, предварительно продумав алгоритм действий. Чтобы сохранить конструкцию, которая работает от электричества, не следует выносить приспособление на улицу, лучше произвести монтаж дымососа котла в помещении.

Силовой агрегат я всегда советую крепить в виде улитки, не стоит забывать о заслонке, а все стыки проваривать максимально тщательно для надежности.

Мне неоднократно помогал чертеж, который можно запросто создать самостоятельно, после чего следовать всему внесенному

Параметры трубы и патрубков стоит отдельно выделить, чтобы в процессе работы обращать на этот момент внимание и не пропустить важные моменты

Для проверки дымососа можно поставить люк снизу, тогда получится удостовериться воочию в его продуктивности, не стоит забывать о герметичности, чтобы не терять давление при принудительном нагнетании.

Независимо от того, что агрегат находится в трубе из металла производительность механизмов, должна сложно различаться, тогда все элементы работают надежно.

В противном случае необходимо пересмотреть основные детали, могла произойти ошибка в размерах или одна из составляющих плохо закреплена. При самостоятельной работе такие эксцессы не исключены, но все можно достаточно быстро устранить без особого труда.

Руководствуясь приведенным алгоритмом действий, можно создать дымосос для котла в домашних условиях и установить его, но не следует забывать о периодическом обслуживании.

Накопления сажи со временем будут появляться, устраняя их, можно не только увеличить срок службы оборудования, но и существенно поднять КПД, что приведет к максимальной экономии финансовых средств семьи.

Разновидности тяговых вентиляторов

Для котлов на твердом топливе и дровяных каминов продается несколько типов дымососов:

• котловой (конструкция рассмотрена выше);
• центробежный канальный;
• накладной;
• каминный / печной (он же – крышный).

Канальный вентилятор отличается собственным корпусом с двумя присоединительными фланцами или патрубками. Агрегат устанавливается вертикально либо горизонтально в разрыв дымоходной трубы. Устройство и принцип действия аналогичен работе котловой вытяжки.

Накладной дымосос для бытового котла снабжен полукруглой площадкой и фиксаторами – стяжками. Монтаж производится на вертикальный участок дымохода (неутепленного):

1. По бумажному шаблону в трубе вырезается проем.
2. Рабочее колесо тяговой машины вставляется в отверстие, площадка с электромотором прижимается к поверхности фиксаторами.
3. Соединение уплотняется за счет асбестового шнура, приклеенного к внутренней стороне монтажной площадки дымососа.

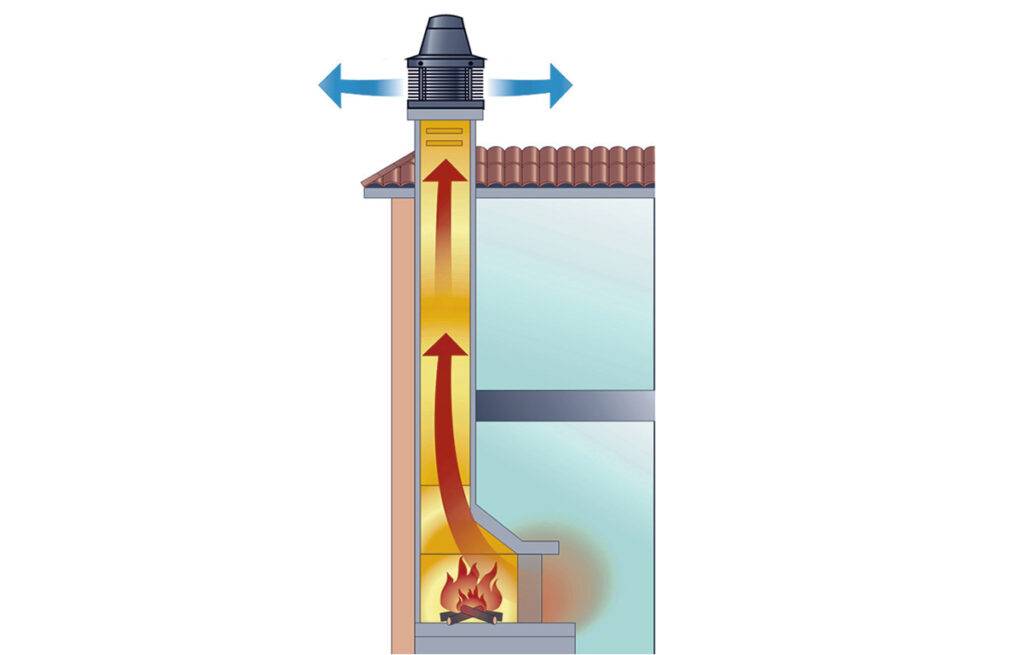

Электрические вытяжки для каминов насаживаются на оголовок кирпичного дымохода и крепятся распорными болтами. Кабель питания прокладывается по трубе и вводится в помещение рядом с домашней печью.

Чтобы выбрать тяговую машину, нужно ориентироваться по 3 критериям:

• мощность теплогенератора, модели дымососов рассчитаны производительность котлов до 20, 30, 50 и 100 кВт;
• точка монтажа – на самом котле, трубе или оголовке;
• для накладных моделей – диаметр неутепленного газохода.

Накладной (слева) и крышный дымосос (справа)

Разновидности

Принцип действия всех выпускаемых на сегодняшний день дымососов ничем не отличается. Однако присутствуют некоторые различия в строении приборов в зависимости от топлива, на котором функционирует котел.

Дымососы выпускаются для твердотопливных, пиролизных, газовых котлов.

Дымосос для твердотопливного котла

Агрегаты, которые функционируют на твердом топливе (дровах, угле) при сгорании выделяют такие вещества, как: дым, газ, копоть, сажа. Эти отложения оседают на стенках вентиляции и снижают производительность агрегата, к тому же токсичные газы могут попасть в ваше жилье.

На подобные устройства специалисты рекомендуют устанавливать дымосос со специальными карманами, предназначенными для улавливания твердых продуктов сгорания.

Пиролизные котлы вырабатывают максимальное количество тепла, при этом потребляя минимум ресурсов.

В процессе работы пиролизных агрегатов сажи выбрасывается немного, поэтому можно приобретать дымососы малой и средней мощности.

Газовые котлы работают на магистральном или сжиженном газе, в процессе переработки твердых частиц не остается, а выделяются отработанные газообразные вещества. Чтобы их устранить, хватает естественной тяги, однако установив еще и дымосос, вы увеличите КПД вашего отопительного устройства.

На рынке отопительного оборудования присутствует большое обилие самых разных дымососов. Выбирать следует исходя из марки котла.

Устройства также подразделяются на:

• вентиляторы — усилители естественной тяги;
• проточные дымососы;
• центробежные тяговые машины.

Усилитель тяги — это специальный прибор, который оборудован осевым вентилятором, устанавливается на окончании вытяжной трубы или шахты.

Регулировку производительности устройства вы можете осуществлять вручную, при помощи блока управления.

Проточный дымосос для котлов устанавливается на выходном патрубке и предназначен для увеличения силы тяги. Строение его таково, что во внутренней части дымового канала находится только рабочее колесо, которое не перекрывает его сечение. Электродвигатель и остальные элементы установлены с наружной части, благодаря этому вы можете включать устройство только при необходимости.

Дымосос центробежного типа является наиболее эффективным. Используя такое устройство, управление всеми функциями аппарата нужно завязать на электронный блок теплогенератора, чтобы работа всех элементов системы была слаженной. К тому же центробежные вентиляторы могут не только создавать разрежение в камере сгорания, но и создавать высокое давление.

Подводя итоги отметим, что дымосос является значимым звеном вентиляционной системы. Оборудуя котлы отопления этим устройством, вы обезопасите их, а также увеличите производительность.

Самодельный агрегат

Для тех, кому жалко денег на покупной дымосос, есть отличная альтернатива – его можно сделать самостоятельно! По сравнению с покупными, такой агрегат обходится в сущие копейки. Самодельный дымосос изготавливается обычно из 230 мм алмазного изношенного диска, к которому привариваются лопатки. Двигатель можно взять на барахолке, например, моторчик от стиральной машины двухскоростного двигателя. Такое простое устройство обеспечивает до 3000 оборотов в режиме отжим. Можно даже не подключать через понижающий трансформатор, но при этом можно сразу (или в дальнейшем) сделать регулятор мощности. Без особых перегрузок такое самодельное устройство способно отлично проработать несколько лет.

Самостоятельно изготовленный дымосос в форме улитки

Правильно установленный дымосос, несмотря на то, что он устанавливается внутри металлических труб, практически не слышен во время работы, он работает даже тише, чем нагнетающий вентилятор. При этом скорость «ветра» достигает 150 метров внутри дымохода. Для проверки работы устройства должен быть люк ревизии снизу, благодаря чему в любое время можно посмотреть, как устройство будет работать при открывании загрузочной двери в котле.

4 Технические характеристики и необходимые расчёты

Для установки, а также изготовления дымососа для котла своими руками необходимо знать и понимать его конструкцию и все особенности строения.

Схема любых дымососов для твердотопливных котлов включает в себя такие элементы:

1. 1. Корпус. Это своеобразный кожух для крыльчатых элементов, который должен изготавливаться из толстого листа стали (не менее 2 мм).
2. 2. Электромотор. Обычно он устанавливается снаружи дымохода. При внутреннем размещении двигатель быстрее выйдет из строя.
3. 3. Вал. Он соединяет крыльчатую часть и двигатель. К тому же он может быть оборудован уплотнителями для предотвращения попадания дыма. Монтируется на подшипниках.
4. 4. Подводящие и нагнетательные патрубки, заслонки.
5. 5. Ёмкость для сбора золы и частиц топлива, которые не сгорели.
6. 6. Крыльчатка. Это главный элемент конструкции. Она должна обладать высокой жаростойкостью до 500 градусов по Цельсию. Изготавливается из высокопрочной стали. Идеально сбалансирована относительно всей конструкции. Есть две разновидности: лопастные и центробежные.

При выборе дымососа необходимо обращать внимание на такие параметры, как производительность, создаваемое давление, мощность двигателя. Все эти данные указаны в инструкции от производителя

В последующем по формулам нужно рассчитать показатели:

В последующем по формулам нужно рассчитать показатели:

• мощность двигателя;
• максимальное давление, которое даёт устройство, но с учётом длины дымохода;
• объём продуктов сгорания в час, которые проходят сквозь дымоход.

Точные показатели декларируются в нормах СНиП.

Сфера использования дымоходных вентиляторов

Подобные устройства нашли применения во многих сферах жизни. Вентиляторы являются неотъемлемой частью отопительной системы

Важно понимать, что полноценно и правильно работающий дымоход – это необходимость. Только так можно не переживать за свое здоровье и здоровье членов своей семьи. Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких

Установив вентилятор для дымохода своими руками, вы обезопасите себя и близких.

Вот где могут быть использованы вентиляторы:

• при обустройстве камина;
• для отопительной системы;
• при создании сауны или бани;
• для кузни.

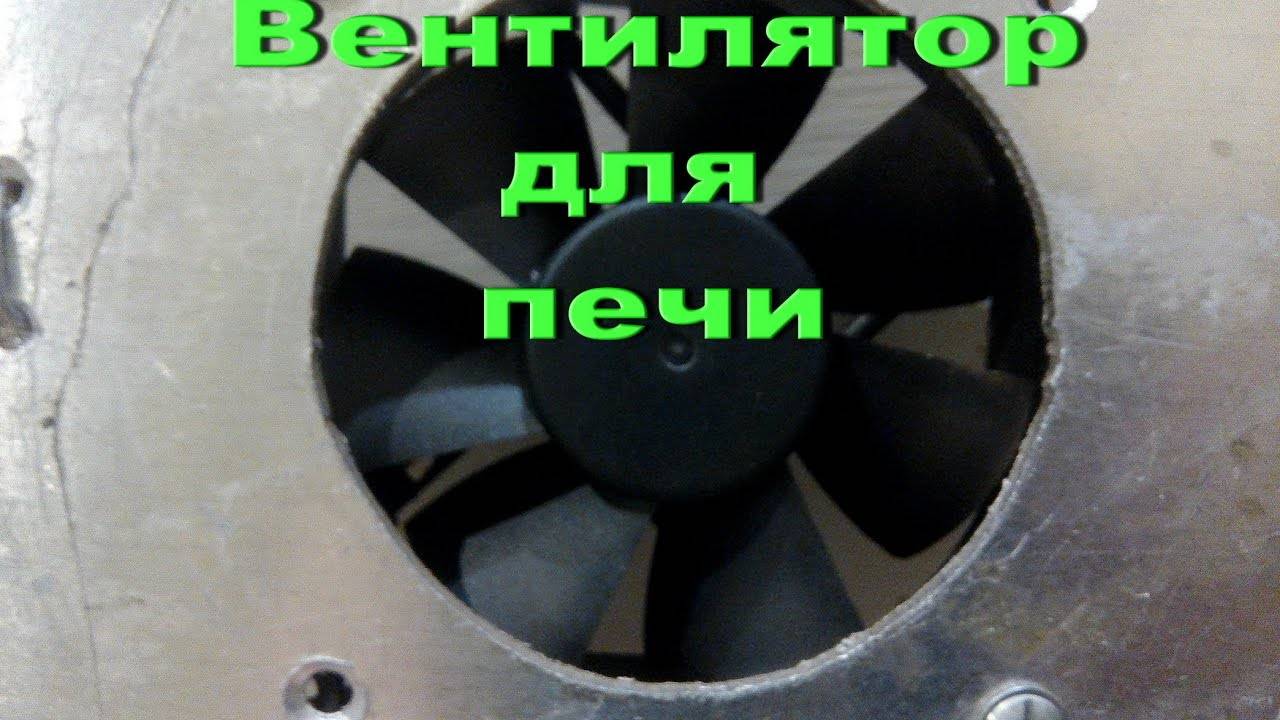

Получается, везде, где есть дымоход, рекомендуется установить вентилятор. Это при условии, что тяга в нем небольшая.

Схемы дымоходов: как сделать их правильно?

От корректности проекта и правильности сборки дымоотвода зависит удобство, комфорт и безопасность эксплуатации и газового котла, и дровяной печи бани. В сегодняшней статье мы поговорим о том, как выглядит схема установки дымохода для разных типов отопительных аппаратов.

Способы отвода дыма

Общие правила установки и монтажа дымохода:

• Пожарная безопасность. Достигается за счет прокладки изоляции между дымоходом и горючими материалами перекрытий, а также утолщения стенок дымоотвода. Также необходимо соблюдать минимальное расстояние между стеной и трубой дымохода. Выгодным решением является использование сэндвич трубы.
• Наличие хорошей тяги. Первое правило тяги: чем длиннее канал для отвода дыма, тем лучше тяга. Оптимальная длина — 500–600 см.
• Герметичность наружной части трубы. Это обеспечит правильную и долгую работу дымоотвода.
• Наименьшее сопротивление для прохода дыма в вытяжном канале. Стенки канала должны быть как можно ровнее.
• Соответствие материала для изготовления дымохода температурному режиму и химическому составу отводящих газов. При использовании разного типа топлива должны использоваться различные дымоходы.
• Достаточно высокая температура дыма при попадании в вытяжной канал. При несоблюдении данного правила на стенках дымохода будет образовываться конденсат, который способствует разрушению внутренней поверхности дымоотвода.Чем меньше вертикальных перегородок в системе отвода дыма, тем лучше. Особенно это актуально для больших печей.

Особенности использования дымососов

При выборе тягового дымоотсоса нужно произвести расчет сечения отводящей трубы и мощности вытяжной установки. В отличие от нагнетательных установок они являются более универсальными и производительными, позволяют закладывать дрова во время работы котла, не допускают попадания продуктов горения в помещение.

Использование дымососов для пеллетных горелок или котлах, работающих на опиле, торфе, является единственным возможным способом организовать отопительный процесс. В обычных условиях горят они плохо.

Преимущества использования вытяжки в дымоходе:

Недостатков у них практически нет. Если не было допущено ошибок при монтаже, то срок службы дымососа в дымоходе сравним со временем эксплуатации самого котла. При этом должно проводиться регулярное обслуживание.

Источники

• https://ClimaVeneta-Rus.ru/kotly/kak-sdelat-dymosos-svoimi-rukami.html
• https://oventilyacii.ru/otoplenie/kak-sdelat-dymosos.html
• https://indclimat.ru/kak-sdelat-dymosos-dlya-tverdotoplivnogo-kotla-svoimi-rukami/
• https://eco-kotly.ru/kak-soorudit-samodelnyj-dymosos-dla-kotla-ventilator-v-dymohod-dla-ulucsenia-tagi-vidy-ustrojstv-i-instruktaz-po-vrezke/
• https://GorGaznn.ru/dymohod/samodelnyj-dymosos-dlya-kotla.html
• https://interiorter.ru/kotly/ustanovka-dymososa.html

Основные составные части дымососа

Сегодня дымосос представляет собой центробежный вентилятор, который состоит из ограниченного числа деталей и узлов. Все они имеют собственное предназначение. Итак, подобный вентилятор состоит из:

Блок схема для дымососа.

1. Улитки. Это своеобразный кожух, который действительно своим строением напоминает это незамысловатое насекомое. Улитка создается специальным образом из металла. Именно в ней будут курсировать вихревые потоки воздуха. Такой корпус позволяет сделать работу агрегата максимально эффективной.
2. Рабочего колеса. Его иногда называют беличьим. Действительно, его конструкция напоминает то, где бегает это животное. Состоит такое колесо из двух пластин. Первая сажается на вал. Здесь для этих целей предусмотрена втулка. Вторая пластина служит для крепления лопастей, то есть металлических пластин. Они имеют определенный угол загиба, который делается специально для того, чтобы поток воздуха работал максимально эффективно.
3. Электродвигателя. Этот элемент является основным для любого вентилятора. Это касается и устройства дымососа. Сегодня в промышленности используются самые разнообразные типы двигателей. Что касается дымососа или вентилятора, то здесь лучше всего применять асинхронные модели. Они способны работать долгое время от трехфазной сети электропитания. К тому же подобные агрегаты стоят не так уж и дорого.

Сегодня приобрести их не составляет никакого труда. Они распространяются многими специализированными магазинами. Разумеется, лучше всего использовать дымососы, которые имеют возможность регулировки вращения двигателя. Асинхронный трехфазный двигатель для этих целей может снабжаться специальными устройствами, которые могут иметь как линейные, так и нелинейные характеристики. Все зависит напрямую от конкретного случая.

Дымососы правого вращения.

Разумеется, при обустройстве вентилятора или дымососа, который имеет высокие показатели мощности, требуется подключение дополнительной защиты. В данном случае подразумевается использование системы автоматики. Лучше всего, если к щитку будет подключен отдельный автоматический выключатель, который в случае возникновения непредвиденной ситуации будет отключать мотор.

Электродвигатель, таким образом, защищен от многих неблагоприятных факторов. Автоматы подбираются в зависимости от мощности мотора. При этом их сила тока должна превышать исходный дымосос на несколько процентов. Сегодня подобные устройства защиты используются повсюду. Они позволяют спасти агрегат, если произойдут короткое замыкание или обрыв одной из рабочих фаз.
