Использование полистирольных плит
Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.
Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.
Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.
Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.
- По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
- На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
- 1 ряд состоит из цельных блоков.
- 2 ряд начинают с ½ блока.
- 3 ряд – цельные плиты.
- Рекомендуют выполнить разметку для трубопровода.
- На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
- В подготовленный контур укладывают трубу.
- Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
- Укладывают подложку под линолеум или для облицовки из древесины.
- Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.
Рекомендуем: Что входит в пирог тёплого пола?
Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.
Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.
Тёплый пол по деревянным лагам. Способ шесть
Этот вариант достоин, что бы его рассмотреть, так как он имеет преимущества перед предыдущими способами. Сначала рассмотрим технологию монтажа, а потом вам всё станет понятно в чем плюс этого способа.
Балки, они же лаги 50×150 мм располагаются на стандартном в 60 см расстоянии друг от друга. На нижнюю сторону балок подшивается фальшпол. Рейками и уголками здесь не обойтись, почему поймёте дальше.
На фальшпол укладывают гидроизоляцию и утеплитель пенополистирол, никакой каменной ваты. Толщина теплоизоляции 100 мм. Далее прямо на утеплитель раскатывают трубу тёплого пола. Подключают её к коллектору, опрессовывают систему.
После опрессовки полость между утеплителем и верхней кромкой балок заполняют гипсовым раствором или чистым песком. Гипс и песок обладают немного меньшей теплопроводностью, чем бетонная стяжка, но всё-таки достаточно хорошей, чтобы обойтись без распределительных металлических пластин. При этом слой этой засыпки в пять сантиметров обладает аккумулирующими свойствами. Он накапливает в себе тепло и будет способен отдавать его ещё какое-то определённое время в случае аварийных отключений отопления. В этом и заключается приоритет этого способа выполнить водяной теплый пол без бетонной стяжки.
Считаем, что далее не нужно расписывать дальнейшие действия, после того, как заложили или засыпали песком всю площадь пола, потому как всё и так ясно, не раз здесь писали.
Рассматриваем оба вариант сухой стяжки: деревянный и полистирольный
Чаще всего нам приходится выполнять монтаж греющего пола, работая с деревом. Современные технологии позволяют использовать для работ широкий спектр строительных и отделочных материалов на основе древесины.
Деревянная система теплых полов
Деревянная система самый распространенный .
Толщина материалов, используемых для опорного слоя должна чуть-чуть превышать диаметр трубы водяного контура. Можно использовать фанеру, ГВЛ, ЦСП, МДФ или ДСП. Укладывая полосы, определяемся с шириной в соответствии с шагом греющей трубы. Не обойтись нам в этом случае без демпферной ленты.
Опорный слой укладывается поперек несущих конструкций (лаги). На этот слой схематически наносим маршрут будущего водяного контура. Каждую трубу необходимо обложить опорными полосами с учетом расстояния, немного превышающего диаметр трубопровода. Там где водяная труба изгибается для поворота, опорные планки скругляются.
На рисунке показан слоеный пирог для деревянной системы теплых полов.
Между опорными рейками укладывается специальные пластины, распределяющие тепло. В конструкции таких пластин имеется специальный паз, в который точно укладывается труба водяного контура. В результате чего достигается максимальное прилегание трубы к пластины. Эффект теплоотдачи в этом случае значительно улучшается.
*Оборудуя, таким образом, нагревающий трубопровод, приступайте к накрытию. Для этого используются листы ГВЛ или другие материалы, применимы к данной технологии. Монтаж листов выполняется с помощью обычных саморезов. В результате мы получили основу конструкции, несущий и теплораспределяющий слой, который уже следует закрыть напольным покрытием. Для финишной отделки можно использовать самые разные материалы, учитывая следующие нюансы:
- древесина (паркетная доска, ламинат или обычная доска) должны иметь сертификацию, рассчитанную для работы с теплыми полами;
- при желании использовать керамическую плитку в качестве финишного покрытия, не забудьте о дополнительном слое ГВЛ, крепящегося к нижнему слою конструкции.
Деревянная система обладает перед полистирольным вариантом исполнения преимуществами. Первое, что мы получаем – это достаточно прочная конструкция за счет установки опорных реек. Слоеный пирог достигает в этом случае толщины всего в 35 мм. Единственное, что осложняет работу, длительность и кропотливость монтажа всех элементов.
Полистирольная система теплых полов
Использование в качестве основных конструктивных элементов синтетических материалов позволяет нам работать с любыми типами жилых зданий и строений, в которых осуществляется монтаж водяных полов. Полистирольная система подходит, как для бетонных перекрытий, так и для деревянных конструкций. Основная особенность технологии ― возможность укладывать наборную конструкцию прямо на имеющие старые покрытия.
Рассмотрим, как осуществляется укладка водяного теплого пола полистирольного типа. Порядок действий в данном случае такой:
- чистая, подготовленная черновая поверхность покрывается полиэтиленовой пленкой толщиной 150-200 мкр. Пленка в местах стыков укладывается внахлест (10 см). Стыки заклеиваются монтажным скотчем;
- по периметру отапливаемого помещения на несущих стенах монтируется демпферная лента;
- поверх полиэтиленовой пленки можно укладывать профильный пенополистирол;
- сверху осуществляется монтаж трубы водяного контура и теплораспределительных пластин;
- на местах изгибов труб, где оканчивается пластина, делают под трубы подкладки из полиэтиленовой пленки;
- после укладки греющей трубы, необходимо всю конструкцию снова накрыть полиэтиленовой пленкой толщиной 100-200 мкр;
- поверх всей конструкции укладываются листы ГВЛ в два слоя. Общая толщина этого покрытия должна составляет не менее 20 мм.
В дальнейшем, как и в случае с деревянной системой, выбирается финишное покрытие, рассчитанное для взаимодействия с теплыми полами.
На заметку: заменить профильный полистирол можно обычным монтажным листовым пенопластом. Для этого вам нужно выполнить все действия в соответствии с основной технологией. Единственный плюс данного варианта, увеличенная жесткость и прочность сухой стяжки.
Существенное замечание: полистирольные системы не подходят для варианта отопления теплый пол, подключаемый к централизованной системе отопления. Чрезмерно высокая температура нагрева теплоносителя может негативно отразиться на состоянии пенополистирола.
Методы укладки контуров
При обустройстве контуров водяного пола традиционно применяются три схемы укладки: спираль, змейка и двойная змейка. Выбор определяется конструктивными особенностями квартиры и удобством монтажа системы трубопроводов.
Спираль (улитка)
При укладке теплого пола стыки труб должны находиться в зоне досягаемости для ремонта
Этот способ монтажа – самый распространенный и наиболее эффективный с точки зрения расхода электроэнергии. При его реализации укладка труб ведется по периметру комнаты, начиная от стен и по направлению к центру (с уменьшением радиуса). Затем трассу прокладывают в обратную сторону. Основное преимущество этой схемы состоит в равномерности прогрева комнаты за счет устранения тепловых «провалов».
Можно выбирать произвольный шаг укладки труб, начиная с самого малого в 10 мм. Схема улитка позволяет обустроить систему обогрева в помещениях любой формы и площади. С ее помощью удается сделать одну большую петлю, охватывающую комнату или несколько меньших витков, обходящих крупную мебель, например.
Змейка и двойная змейка
При укладке змейкой рассчитывают расстояние между трубами
Метод укладки змейкой заключается в расположении отдельных ниток пола крупными петлями. Он подходит для помещений, которые нужно разбить на функциональные зоны со своим температурным режимом. Трасса прокладки первой петли ведется по периметру комнаты, после чего одинарная змейка запускается изнутри. По этой причине в одной ее половине циркулирует хорошо прогретый теплоноситель, а в другой – немного остывший, что в среднем обеспечивает требуемую равномерность нагрева. При использовании схемы двойная змейка подающие носитель и отводящие контуры располагаются рядом один с другим по всей комнате.
Виды и преимущества пола без стяжки
Водяной теплый пол под ламинат без заливки стяжки станет прекрасным выходом, если нужно установить систему в помещении, где заливка стяжки невозможна или нежелательна. Такими помещениями являются – деревянный дом, помещения с низким потолком, а также ситуации, если доставить бетон невозможно.
Сделать теплый водяной пол под ламинат, не требующий бетонной стяжки, можно по-разному. Система теплого пола может быть двух видов:
- Полистирольная система водяного пола предполагает использование матов из полистирола и обогревательного контура. Маты устанавливаются на лаги, деревянный или бетонный пол.
- Деревянная система водяного пола, т.е. теплый пол укладывают на основание из деревянных пластин с каналами для труб. Система монтируется на лаги, бетонный или черновой деревянный пол.
Полистирольная система наиболее легкая. Однако на несущие балки может оказываться значительная нагрузка. Это нужно учесть перед монтажом конструкции и заранее провести расчеты. Для фиксации труб применяют алюминиевые пластины.
Так как бетонная стяжка отсутствует, необходимо сделать теплоизоляцию пола. Для этого рекомендуется сухие теплоизоляционные материалы такие, как минеральная вата. Вместо минеральной ваты можно использовать более современный материал – гипсоволокно. Можно также использовать в качестве теплоизолятора любой насыпной материал, обладающий высокими теплоизолирующими свойствами.
Еще один современный материал – полиуретан. Его особенность в том, что утеплитель просто «распыляют» по поверхности пульверизатором.
При использовании системы деревянного пола на поверхность сначала укладывают пластины из оцинкованной стали. Сверху на них кладут подложку, сделанную из вспененного полиэтилена – она предотвратит треск паркетных досок. Под линолеум и кафельную плитку на пластины рекомендуется уложить листы ГВЛ.
Преимущества теплого пола без стяжки в следующем:
- Конструкция очень легка, поэтому ее можно установить в любых помещениях, вне зависимости от типа перекрытия;
- Толщина конструкции будет невелика, поэтому высота помещения уменьшится незначительно;
- Не придется долго ждать застывания бетона. Сразу после окончания монтажа системы можно положить финишное покрытие;
- Может быть уложен на любое основание;
- Нагрузка, которую оказывает водяной теплый пол без стяжки на основание, невелика.
Дополнительно при проведении укладки водяного пола без использования бетонной стяжки появляется меньше пыли и грязи.
Читать также: Теплый пол водяной своими руками: как сделать монтаж
Необходимая толщина стяжки под водяной теплый пол
Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы
При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.
Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:
- вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
- требования к температурному режиму в обогреваемом помещении;
- высота потолков;
- наличие уклона у основания пола;
- толщина укладываемых труб;
- вид применяемых растворов;
- конфигурация помещения;
- роль стяжки.
Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:
- минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
- оптимальную (среднюю) — толщина 5-7 см;
- максимальную — до 17 см.
Рассмотрим более подробно, когда какая стяжка заливается.
Минимальная
В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:
- 20 мм для смесей с самовыравнивающимся слоем;
- 30 мм с армирующей сеткой под трубами;
- 40 мм для бетонных растворов без армирующих элементов.
Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.
Минимальная толщина стяжки.
При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.
Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.
Максимальная
О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:
- сильно завалено основание пола;
- стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).
В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.
Оптимальная
Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.
Оптимальная толщина стяжки.
Как выбрать материалы
В первую очередь необходимо правильно подобрать теплоизоляционный материал, элементы трубопровода и металлические пластины.
Чаще всего в качестве теплоизоляционного материала используют минеральную вату, в частности базальтовую. Она хорошо пропускает водяной пар, благодаря чему под покрытием не будет скапливаться влага, что особенно хорошо для древесины. Но если минеральная вата промокнет, то потеряет до 60% теплоизоляционных качеств, поэтому потребуется еще и гидроизоляция.
Для теплоизоляции пола желательно использовать плиты высокой плотности, так как они не дают усадки
Согласно мнению специалистов, для утепления напольного покрытия на первом этаже рекомендуется использовать базальтовую вату плотностью не более 80 кг/м 3. Толщина при этом должна быть примерно 15 см для теплых регионов и 20 см для холодных. Для изоляции межэтажных перекрытий подойдет материал толщиной до 10 см.
Немного реже используют полимерные теплоизоляционные материалы, например, пенопласт и полистирол. Они практически не пропускают влагу и пар, поэтому в случае с деревянной основой не подходят. Для первого этажа необходимы плиты толщиной около 10 см, для межэтажных перекрытий – 2–3 см.
Полистирольные плиты могут быть специализированными или гладкими, все зависит от способа обустройства полов
Что касается труб, то для теплых полов без стяжки диаметром 1,6 и 2 см они могут быть медными, металлопластиковыми и изготовленными из сшитого полиэтилена с антидиффузионным слоем, который не пропускает воздух.
Изделия из сшитого полиэтилена и металлопластика практически не отличаются по качеству и стоимости, поэтому для теплых полов можно купить любой из этих видов. Медные стоят гораздо дороже и их долго и сложно устанавливать. Но они очень хорошо проводят тепло, поэтому их часто используют для прокладки теплых полов.
По эффективности лидируют медные трубы, но этот материал в разы дороже сшитого полиэтилена и металлопластика вместе взятых Современный рынок предлагает стальные и алюминиевые распределяющие пластинки. Теплопроводность алюминия значительно выше, чем стали, поэтому предпочтительно использовать именно такие элементы. При этом пластинки из алюминия дороже стальных в 4 раза. Но такая разница в цене относится только к изделиям одинаковой толщины. Лучше покупать пластинки с толстыми стенками, они способны накопить, а затем передать большое количество энергии.
Также для установки потребуются гофры, стоит остановить свой выбор на изделиях из нержавеющей стали. Они отличаются длительным сроком эксплуатации, устанавливаются без сварки и пайки, хорошо передают энергию и обладают небольшой массой.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Виды материалов
Монтаж водяного теплого пола без стяжки выполняют при помощи одного из нескольких методов. Основа, на которую раскладывают трубы, может быть деревянная или из полистирола. В ней предусмотрены пазы, в которые вкладываются трубы. Также на основание укладывают металлические пластины. Они позволяют равномерно распределить тепло по поверхности пола.
Когда трубы будут разложены в пазы, их накрывают при помощи различных материалов. Они призваны обеспечить жесткость основания. Сначала на трубы укладывают гидроизоляцию. Дальше монтируются листы ГВЛ. Без них конструкция не будет прочной. Затем можно установить финишное покрытие. Это может быть плитка, ламинат, паркет или ковролин. Эти материалы отличаются определенной теплопроводностью.
Лучше всего для системы теплого пола любого типа подходит отделка из кафельной плитки. Это наиболее теплопроводный материал. При его использовании затраты на обогрев помещения будут меньше. Пол будет прогреваться быстрее. Однако далеко не для каждого интерьера подходит этот тип отделки. Поэтому применяют и другие разновидности.
Следует учесть, что, выбирая для отделки пола ламинат, паркет или ковролин, следует отдавать предпочтение разновидностям с минимальной толщиной. В этом случае теплоизоляционный эффект этих материалов будет меньше.
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.
Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

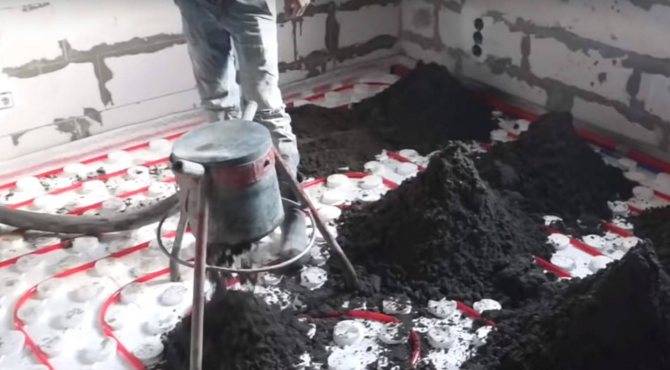

Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.
Укладка пола на полистирольную основу
Полистирол – это знакомый всем пенопласт. Он обладает хорошими тепло- и звукоизолирующими свойствами, не гниет и долго сохраняет свои свойства.
Образец укладки пола на полистирольную основу
- Полистирольные плиты выпускаются с базовой толщиной 30 мм. Если по расчетам требуется большая толщина, черновой пол предварительно утепляют с помощью дополнительных полистирольных плит.
- Если полистирольную основу кладут прямо на черновой пол, его необходимо выровнять, удалить весь мусор, устранить перепады и подвижность основания.
- Укладывают полистирольную основу – пластины с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластины выпускают на шаг 150 и 300 мм. Пластины скрепляют между собой с помощью защелкивающегося замка.
- Если используются универсальные пластины с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
- В пазы укладывают алюминиевые пластины, а в них – трубы в соответствии с планом укладки контура.
- Поверх пластин можно укладывать подложку и финишное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее необходимо уложить сухую стяжку – плиты ДСП, фанеру или влагостойкий гипсокартон.
Когда монтируют теплый пол без стяжки?
Легкий водяной теплый пол без стяжки является предпочтительным только в некоторых случаях. Его устанавливают в помещениях с невысокими потолками. Если в такой комнате уложить водяной пол в стяжку, небольшое помещение станет еще меньше. Высота комнаты сократится приблизительно на 10-15 см.
В некоторых случаях дизайн интерьера не позволяет сократить высоту потолков. В этом случае также отдают предпочтение системе прокладки труб без стяжки. Такое решение станет идеальным выходом для хозяев деревянного дома. На такие перекрытия нельзя укладывать тяжелую стяжку. Ее вес будет воздействовать на деревянные поверхности, постепенно разрушая их. Сухая система весит в разы меньше.
Следует сказать, что стяжка нуждается в правильной заливке. Если хозяева дома делают ремонт самостоятельно, но никогда раньше не создавали бетонные основания, это может вызвать ряд проблем. Стяжка должна высыхать при определенных условиях. Ее нужно постоянно увлажнять. В деревянном доме это приведет к появлению грибка, который будет разрушать стены.
Также следует сказать, что бетонные стяжки набирают прочность в течение 1 месяца. Жить в доме в это время нельзя. Если же нужно провести ремонт быстро, сухой вариант монтажа водяного пола станет идеальным решением. Не нужно будет длительное время ждать, пока система наберет прочность, полностью просохнет.
