Солнечная батарея из транзисторов своими руками: пошаговая инструкция, видео по сборке

Самодельная солнечная батарея из полупроводниковых диодов или транзисторов

Необходимые для создания солнечной батареи р-n переходы есть и у полупроводниковых диодов, и у транзисторов. У диода 1 р-n переход, а транзистор имеет 2 таких перехода – между базой и коллектором, между базой и эмиттером. Возможность использования полупроводникового прибора в этом качестве определяется 2-мя условиями:

• должна существовать возможность открыть р-n переход;
• площадь р-n перехода должна быть достаточно большой.

Самодельная транзисторная солнечная батарея

Схема подключения солнечной батареи.

Второе условие обычно выполняется для мощных плоскостных транзисторов. Кремниевый n-р-n транзистор КТ801 (а) интересен тем, что у него легко открыть переход. Достаточно надавить плоскогубцами крышку и аккуратно снять ее. У мощных германиевых транзисторов П210-П217 (б) нужно аккуратно разрезать крышку по линии АА и снять ее.

Подготовленные транзисторы, прежде чем использовать их в качестве элементов солнечной батареи, следует проверить. Для этого можно использовать обычный мультиметр. Переключив прибор в режим измерения тока (предел несколько миллиампер), включить его между базой и коллектором или эмиттером транзистора, переход которого хорошо освещен. Прибор должен показать небольшой ток – обычно доли миллиампера, реже чуть больше 1 мА. Переключив мультиметр в режим измерения напряжения (предел 1-3 В), мы должны получить значение выходного напряжения порядка нескольких десятых долей вольта. Желательно рассортировать их по группам с близкими значениями выходных напряжений.

Для увеличения выходного тока и рабочего напряжения применяется смешанное соединение элементов. Внутри групп элементы с близкими значениями выходных напряжений соединяются параллельно. Общий выходной ток группы равен сумме токов отдельных элементов. Группы между собой включаются последовательно. Их выходные напряжения складываются. Для транзисторов со структурой n-р-n полярность выходного напряжения будет противоположной.

Для сборки источника тока лучше разработать монтажную плату из фольгированного стеклотекстолита. После распайки элементов, плату лучше поместить в корпус подходящих размеров и закрыть сверху пластиной из оргстекла. Источник тока из нескольких десятков транзисторов генерирует напряжение в несколько вольт при выходном токе в несколько миллиампер. Ее можно использовать для подзарядки маломощных аккумуляторов, для питания маломощного радиоприемника и других маломощных электронных устройств.

Самодельная диодная солнечная батарея

Может быть изготовлена своими руками и солнечная батарея на диодах. В качестве примера опишем изготовление батарей на плоскостных кремниевых диодах КД202. . Вместо них можно использовать другие полупроводниковые выпрямители: Д242, Д237, Д226 и т.д.

Чтобы открыть р-n переход диода КД202, нужно проделать следующие операции:

Схема подключения резистора.

1. Зажав диод в тисках за фланец, отрезать, а затем аккуратно расправить вывод анода, чтобы потом можно было легко освободить припаянный к р-n переходу медный провод.
2. Приложив к сварному соединению нож или другой острый предмет, легкими ударами, поворачивая в тисках диод, отделить защитный фланец.

Примерно так же можно отделить защитный фланец и других диодов.

В солнечной батарее подготовленные диоды, как и транзисторы в приведенной выше схеме, соединяются смешанно. В каждой группе элементы также соединяются параллельно: с одной стороны между собой соединяются аноды диодов, а с другой – катоды. Отбирать элементы по группам можно так же, как и транзисторы. Чем больше в таком источнике тока отдельных элементов, тем больше его мощность.

Источник тока из 5 групп по 10 диодов генерирует напряжение порядка 2,5 В при силе тока 20-25 мА. Для изготовления самодельного источника тока допустимо использование выпрямительных диодов малой мощности типа Д223. Они удобны тем, что у них легко открыть для света р-n переход. Для этого достаточно подержать их некоторое время в ацетоне, после чего защитная краска легко очищается со стеклянного корпуса.

Не забывайте, что при работе с полупроводниковыми приборами, не следует забывать, что они легко выходят из строя при перегреве. Для пайки следует применять легкоплавкий припой и маломощный паяльник, стараясь не прогревать слишком долго место спайки.

Нетрудно заметить, что изготовление и сборка самодельной полупроводниковой солнечной батареи – задача не очень сложная для человека, знакомого с азами конструирования электронных устройств. Попробуйте – у вас все получится!

Как сделать солнечную батарею своими руками: пошаговая инструкция

Подготавливаем наш кусок меди, напоминаем размер должен составлять 0.45 м2.
Медную плиту необходимо очистить от пыли и грязи, для этого используем мелкую наждачную бумагу.

Кладем на печь лист, включаем ее и ждем, пока спираль не станет красной, далее засекаем полчаса и снимаем его. Медный лист за это время поменяет свой цвет – это нормально, он должен стать черным.
Выключаем печь, и ждем, пока все остынет.

Когда все остыло, берем наш кусок меди и просто омываем его холодной водой

Обращаем внимание, нельзя отскребать черные остатки окиси. Теперь начинаем забирать всю нашу конструкцию

Для начала отрезаем точно такой же кусок меди, который мы разогрели

Теперь начинаем забирать всю нашу конструкцию. Для начала отрезаем точно такой же кусок меди, который мы разогрели

Теперь нужно согнуть два листа таким образом, чтобы они поместились в нашу бутылку, вот так это выглядит на фото. И подключаем «Крокодильчики».

Далее бросаем несколько ложек с соли в теплую воду, хорошо все промешиваем и заливаем в бутылку. Должно остаться не более двух с половиной сантиметров от краев пластины.

Вот так можно получить самую простую солнечную батарею своими руками. Для вас мы нашли вот такое видео. Здесь рассказывают, как подключить уже готовую солнечную батарею к USB порту, чтобы заряжать мобильный телефон. В этом видео вы найдете отличную инструкцию, которая поможем вам сделать все самостоятельно. Похожий принцип в изготовлении термоэлектрического генератора.

Наш ресурс рекомендует купить маленькие солнечные батареи для зарядки мобильных телефонов уже готовые

Настоит обращать внимание на другие способы, они не дадут толкового результата, вы только потратите свое драгоценное время без смысла. А если ее купить, можете быть уверены, она будет служить вам лучшим образом. И станет палочкой выручалочкой во многих жизненных ситуациях

И станет палочкой выручалочкой во многих жизненных ситуациях.

Вот еще такие способы существуют, чтобы сделать солнечную батарею для зарядки мобильного своими руками.

И еще один отличный способ.

Статья по теме: Делаем лазерный уровень своими руками.

Расчеты и подготовка

Прежде, как изготовить своими руками солнечную батарею , стоит определиться с необходимыми параметрами. Рекомендовано определить величину нагрузки, рассчитываемую на источники будущего потребления энергии. Зачастую известны два параметра:

• какой показатель напряжения нужен для определенного потребителя электроэнергии,
• какой величины ток необходимо обеспечить при этом.

Произведение двух известных параметров и выказывает потребляемый объем нагрузки мощности.

Рекомендуют в цепочке использовать для начала аккумулятор, заряжаемый от солнечной батареи. Затем от заряженного аккумулятора поставляют энергию к потребителю.

Изготавливается самодельная солнечная батарея из специальных элементов, заряжающихся от светового воздействия. Типовые элементы установлены во многих калькуляторах. Допустимо отдельно приобрести новые солнечные составляющие, но стоимость будет равна готовой батареи в сборе. Можно отыскать работоспособные использованные составные фотоэлементы на многих аукционах, ибо «с рук».

Солнечные элементы воссоединяются между собой проводниками следующим образом:

• выкладываются ячейки на ровной поверхности,
• проводник аккуратно укладывается на ячейки,
• на место будущего сращивания проводника и элемента наносится припой и паяльная кислота,
• далее проводник аккуратно припаивается без нажима.

Корпус для спаянных фотоэлементов с проводниками для частного использования может изготавливаться из стекла (оргстекла) в раме из фанеры, деревянных брусков и ДВП:

1. Из предварительно расчерченной фанеры, вырезается днище и обрамляется по периметру подготовленными брусками сечением до 25мм. Для естественной вентиляции во избежание перегрева элементов в работе в брусках насверливаются отверстия d-10мм (шаг до 20см).
2. Из ДВП подложка для фотоэлементов так же снабжается насверленными отверстиями для вентиляции.
3. Крышка корпуса вырезается из оргстекла и закрепляется на поверхности саморезами.

Материалы

Для изготовления солнечной батареи потребуются следующие материалы:

• фотоячейки;
• алюминиевые уголки;
• диоды Шоттки;
• силиконовые герметики;
• проводники;
• крепежные винты и метизы;
• поликарбонатный лист/оргстекло;
• паяльное оборудование.

Эти материалы обязательны для того, чтобы сделать солнечную батарею своими руками.

Выбор фотоэлементов

Чтобы сделать солнечную батарею для дома своими руками, следует правильно подобрать фотоэлементы. Последние подразделяются на монокристаллические, поликристаллические и аморфные.

КПД первых составляет 13%, но такие фотоэлементы малоэффективны в непогоду, внешне представляют собой ярко-синие квадраты. Поликристаллические фотоэлементы способны генерировать электроэнергию даже в непогоду, хотя их КПД всего лишь 9%, внешне темнее монокристаллических и срезаны по краям. Аморфные фотоячейки изготавливаются из гибкого кремния, их КПД составляет 10%, работоспособность не зависит от погодных условий, но изготовление таких ячеек слишком затратное, поэтому их редко используют.

Если вы планируете применять генерируемую фотоэлементами электроэнергию на даче, то советуем собрать солнечную батарею своими руками из поликристаллических ячеек, так как их КПД достаточно для ваших целей.

Следует покупать фотоячейки одной марки, так как фотоэлементы нескольких марок могут сильно отличаться — это может стать причиной возникновения проблем со сборкой батареи и ее функционированием. Следует помнить, что количество производимой ячейкой энергии прямо пропорционально ее размеру, то есть чем крупнее фотоячейка, тем больше электроэнергии она производит; напряжение ячейки зависит от ее типа, а никак не от размера.

Количество производимого тока определяется габаритами самого маленького фотоэлемента, поэтому следует покупать фотоячейки одинакового размера. Конечно же, не стоит приобретать дешевую продукцию, ведь это значит, что она не прошла проверку. Также не следует покупать фотоэлементы, покрытые воском (многие производители покрывают фотоячейки воском для сохранности продукции при перевозке): при его удалении можно испортить фотоэлемент.

Как самостоятельно сконструировать солнечную батарею

Чтобы собрать солнечную батарею надо:

• Изготовить каркас – рамку из алюминиевых уголков или деревянных реек. Форму корпуса, и соответственно, форму солнечной батареи выбирать можно любую. Надо подготовить подложку из ДВП и защитное стекло в размер.
• Спаять солнечные элементы. Самый ответственный этап: от качественной спайки зависит итоговый КПД батареи. 3. Уложить пластину в каркас и загерметизировать – завершающий этап работы.

Главная часть солнечной батареи составляют фотоэлементы, которые преобразовывают энергию дневного светила в электрическую.

Различие между ними состоит в КПД – до 14% и 9% соответственно, долговечности – 30 и 20 лет службы, и чувствительности к интенсивности солнечного света.

Имеет смысл закупать уценённые фотоэлементы второго сорта – для промышленных целей они не подходят, а существующие дефекты не ухудшают качество самоделок.

Приобретённые фотоэлементы требуется спаять между собой. Отдельный элемент даёт 0.5 В напряжения, обычно домашние умельцы ориентируются на номинальное напряжение готового изделия 18 В.

Правильно объединяя цепь, легко добиться нужных потребительских свойств: параллельное соединение увеличивает силу тока, последовательное – напряжение.

На рабочем столе должен быть паяльник, флюс и припой. Олово проволочное, флюс бескислотный, оставляющий минимум жирных следов.

Кремниевые пластины укладываются на защитное стекло, оставляя зазор 5 мм: при нагревании фотоэлементы расширяются

При спайке важно соблюдать полярность – дорожки с отрицательным знаком и положительным различить не сложно

Лучше приобретать солнечные элементы с уже припаянными плоскими проводниками к солнечным элементам, а самостоятельно только объединять их в цепь. Крайние элементы цепи выводятся на общую шину.

Сердцевина солнечной батареи готова, осталось уложить её в подготовленный корпус. После этого по центру каждого отдельного фотоэлемента наносится одна капля термостойкого герметика (если капель несколько, то при расширении от нагревания пластина может лопнуть) и аккуратно накрывается подложкой, затем крышкой.

При помощи силикона следует загерметизировать стыки, и изделие готово.Что может быть альтернативой промышленным фотоэлементам

Фото солнечных батарей из подручных радиодеталей удивляют своей оригинальностью, хотя технические характеристики имеют не очень впечатляющие.

Для домашнего производства электричества можно использовать разнообразный материал:

• Транзисторы типа КТ или П, внутри которых расположен полупроводниковый кремниевый элемент. С них срезается металлическая крышка, и открывшееся пластина способна выполнить функции фотоэлемента, её напряжение 0,35 В.
• Диоды Д223Б. Их преимущества перед другими – напряжение 0,35 В при компактных размерах, удобный корпус, лёгкое очищение от ненужной краски при помощи ацетона для последующей работы.
• Медная фольга.

Чтобы она приобрела свойства преобразовывать солнечную энергию в электрическую, необходимо осуществить специальную обработку:

• Обезжирить.
• Обработать наждачной бумагой с целью удаления защитной оксидной плёнки и возможной коррозии. • Прокалить на газовой горелке до образования оксида меди – пластина меняет цвет на чёрный и нагревается после этого полчаса.
• Заготовка после медленного охлаждения аккуратно промывается под проточной водой с целью удаления черной пленки.

Искомый полупроводник – пластина с тонким слоем медной окиси. В отличие от первых двух вариантов, для дальнейшей работы паяльные работы здесь не нужны.

Соприкасаться они не должны, зажать «крокодильчиками» с проводами. Положительный полюс – к чистой меди, отрицательный – к оксиду. Солёный раствор в прозрачной ёмкости на 2-3 см не доходит до верхней части пластин.

Купить солнечные батареи в виду достаточно высокой цены безболезненно для семейного бюджета может не каждый. Проявите себя в техническом творчестве, порадуйте домочадцев и удивите гостей результатами своего труда.

Особенности и разновидности устройства

Из экзотического устройства, предназначенного только для специальных нужд, солнечная батарея превратилась в уже относительно массовый источник энергии. И причина не только в экологических соображениях, но и в беспрерывном росте цен на электроэнергию из магистральных сетей. Более того, есть еще немало мест, где такие сети вовсе не протянуты и неизвестно когда они появятся. Самостоятельная забота о протягивании магистрали, объединение ради этого усилий большого числа людей вряд ли возможны. Тем более что даже при успехе предстоит окунуться в мир стремительной инфляции.

И дело даже не в формате – внешний вид и геометрия как раз довольно близки. А вот химический состав отличается разительно. Наиболее массовые изделия выполнены из кремния, который доступен почти всем и стоит недорого. По производительности батареи не хуже как минимум более дорогих вариантов.

Существует такие три основных варианта кремния, как:

• монокристаллы;
• поликристаллы;
• аморфное вещество.

Монокристалл, если исходить из сжатых технических объяснений – это наиболее чистый тип кремния. Внешне панель похожа на своеобразные пчелиные соты. Основательно очищенное вещество в твердом виде делят на особо тонкие пластины, каждая из которых имеет не больше 300 мкм. Чтобы они выполнили свою функцию, используют электродные сетки. Многократное усложнение технологии по сравнению с альтернативными решениями делает подобные источники энергии наиболее дорогими.

Несомненным преимуществом монокристаллического кремния является очень высокий КПД по меркам солнечной энергетики, составляющий приблизительно 20%. Поликристалл получают иначе, требуется сначала расплавить материал, а затем медленно понижать его температуру. Относительная простота методики и минимальный расход энергоресурсов при производстве положительно сказываются на стоимости. Минусом становится пониженная эффективность, даже в идеальном случае она составляет не более 18%. Ведь внутри самих поликристаллов есть немало структур, понижающих качество работы.

Аморфные панели почти не проигрывают обоим только что названным видам. Кристаллов тут нет вообще, есть вместо них «силан» – это соединение кремния с водородом, размещаемое на подложке. КПД составляет примерно 5%, что в значительной мере компенсируется многократно увеличенным поглощением.

Иногда можно встретить комбинацию монокристаллических или поликристаллических элементов с аморфным вариантом. Это помогает сочетать достоинства используемых схем и гасить практически все их недостатки. С целью снижения стоимости изделий сейчас все чаще используют пленочную технологию, которая предусматривает генерацию тока на базе теллурида кадмия. Само по себе это соединение является токсичным, но выброс яда в окружающую среду исчезающе мал. А также могут использоваться селениды меди и индия, полимеры.

Концентрирующие изделия повышают эффективность использования площади панели. Но это достигается только при использовании механических систем, обеспечивающих разворот линз вслед за солнцем. Применение фотосенсибилизирующих красителей потенциально помогает улучшить прием энергии Солнца, но пока это скорее общая концепция и разработки энтузиастов. Если нет желания экспериментировать, лучше выбрать более стабильную и проверенную конструкцию. Это относится как к самостоятельному изготовлению, так и к покупке готового продукта.

Недостатки солнечных батарей

У солнечных батарей существует ряд недостатков, узнав о которых многие хозяева жилья сразу отказываются от затеи их приобретения и установки.

Действительно мощная, эффективная солнечная батарея потребует немалой полностью открытой для солнечных лучей площади.

• Для получения достаточного количества энергии необходимо установить весьма большое количество батарей довольно больших размеров. Понятно, что для их размещения потребуются большие площади. Многие собственники частных домов используют для их монтажа солнечную сторону крыши. Суммарные показатели емкости блока аккумуляторов должны соответствовать мощности солнечных батарей, поэтому количество и тип АКБ необходимо подобрать правильно.
• Нельзя забывать, что батарея будет работать эффективно, только если ее лицевая сторона будет подвергаться периодической очистке от насевшей пыли, грязи, разводов высохшей дождевой воды. А это значит, что к поверхности необходимо обеспечить удобный и легкий доступ.
• Солнечные батареи недостаточно эффективно функционируют в сумерках и совершенно не работают в ночные часы. Чтобы использовать энергию от них в любое время суток необходимо подключение к нескольким аккумуляторам, которые за солнечный период накапливают энергию.
• Для большого количества аккумуляторов, если система планируется в качестве основного источника энергии, может потребоваться отдельное помещение. «Накопителем» выработанной электрической энергии может быть целая батарея соединенных определенным образом аккумуляторов. Это потребует немало места. Да и стоимость аккумуляторов тоже может быть весьма значительной.
• Солнечная энергия считается экологически чистой, однако сами пластины фотоэлементов содержат в себе такие токсичные вещества, как кадмий, свинец, мышьяк, галлий и т.п. При нагревании конструкции данные вещества могут выделяться не только в окружающую среду, но и проникать в помещения дома, если батареи установлены на крыше или балконе дома. Оптимальным вариантом будет установить систему в отдалении от жилых строений.
• При установке батарей на открытой площадке, для более высокой эффективности их работы, систему часто снабжают специальным фотоэлементом, реагирующим на положение Солнца, и поворотным механизмом, который будет поворачивать их вслед за движением светила. Эффективность повышается, но зато возрастает сложность системы и стоимость реализации проекта.
• Пока что не приходится говорить о высокой эффективности работы подобных систем. Их КПД составляет в самом лучшем случае 20%, остальные 80% воспринятой поверхностью солнечной энергии уходят на нагрев самой батареи, средняя температура которой может достигать 55÷60 градусов. Как уже говорилось выше, при нагреве фотоэлементов, эффективность их работы падает.
• Чтобы предотвратить перегревание батарей, применяют те или иные системы принудительного охлаждения. Например, устанавливаются вентиляторы или насосы, перекачивающие хладагент. Понятно, что такие приборы также требуют электроэнергии, а также периодического обслуживания. Кроме того, они могут значительно снизить надежность работы всей конструкции. Ну а проблема эффективного пассивного охлаждения батарей пока не решается.

Где можно взять фотоэлементы и можно ли их заменить чем-то другим

Купить пригодные для сборки солнечной панели монокристаллические или поликристаллические пластины сегодня не является проблемой. Вопрос в том, что сама идея самодельного генератора бесплатного электричества предполагает результат, который будет значительно дешевле заводского аналога. Если же покупать фотоэлектрические модули на месте, то много сэкономить не получится.

На зарубежных торговых площадках солнечные элементы представлены в широком ассортименте — можно купить как единичное изделие, так и набор всего необходимого для сборки и подключения солнечной батареи

За разумную цену солнечные элементы можно найти на зарубежных торговых площадках, например, eBay или AliExpress. Там они представлены в широком ассортименте и по вполне доступным ценам. Для нашего проекта подойдут, например, распространённые поликристаллические пластины размером 3х6 дюймов. При идеальных условиях они могут генерировать электрический ток напряжением 0.5 В и силой до 3 А, то есть 1.5 Вт электрической мощности.

Выбирая фотоэлектронные модули, вы увидите элементы различного типа и размера. Не думайте, что чем больше площадь их поверхности, тем выше напряжение они производят. Это не так. Элементы одного типа генерируют одинаковое напряжение независимо от габаритов. Чего не скажешь о силе тока — здесь размер имеет решающее значение.

Хоть в качестве фотоэлементов и можно использовать морально устаревшую компонентную базу, вскрытые диоды и транзисторы имеют слишком низкое напряжение и силу тока — понадобятся тысячи таких устройств

Сразу же хочется предупредить о том, что нет смысла искать аналог среди различных подручных электронных устройств. Да, получить работающий фотоэлектронный модуль можно из мощных диодов или транзисторов, извлечённых из старого радиоприёмника или телевизора. И даже сделать батарею, соединив несколько таких элементов в цепочку. Однако запитать подобной «солнечной панелью» что-либо мощнее калькулятора или светодиодного фонаря не удастся ввиду слишком слабых технических характеристик единичного модуля.

Производственный процесс создания

В специализированных магазинах можно приобрести наборы, в которых есть уже всё необходимое для создания солнечной панели

Доведенные ежемесячными счетами до кондиции, люди, могут собрать солнечные панели самостоятельно.

И для создания такой панели им нужно:

1. Определиться с количеством ячеек в будущей солнечной панели.
2. Припаять солнечные элементы по монтажной схеме группами.
3. Нанести защитный материал, если его нет, то приклеить силиконом стекло к каждой панели.
4. Дождаться пока высохнет силикон.
5. Также можно застеклить и вторую часть, заключив тем самым солнечный элемент с обеих сторон.
6. Дать этой конструкции хорошо высохнуть как минимум за сутки.
7. Произвести работы по монтажу рамки. Для этого необходимо герметизировать края рамки и закрепить рамку из алюминия.
8. Соединительную коробку с тыльной части конструкции нужно закрепить с помощью герметика. Клей герметик соединит с поверхности модуля соединительную коробку.
9. Установить инвертер. Для этого на задней части панели соединительную коробку необходимо сделать с колодкой. Блок с одной стороны необходимо сделать плюсовым, со второй стороны необходимо провести провод к инвертеру. При небольшом инвертере и тока будет мало.
10. Последним этапом является тестирование солнечной панели. На этом этапе необходимо измерить электрические параметры модуля, когда на него воздействует мощный световой поток, который имитирует солнечную энергию.

Перечень параметров, которые необходимо измерить:

• ток короткого замыкания;
• напряжение холостого ход;
• электроэнергия максимальной мощности;
• напряжение максимальной мощности;

Какой угол наклона сделать у солнечной панели?

Угол наклона полностью зависит от времени года (высоты подъема солнца)

При установке солнечной панели очень важно обратить внимание на ее расположение и угол наклона. Именно поэтому при выборе месторасположения батареи, выберите то место, где лучи будут падать перпендикулярно и будет небольшой наклон

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон

Идеальное месторасположение солнечной панели – это крыша дома

Очень важно при размещении солнечной панели иметь возможность в дальнейшем контролировать ее уклон. Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи

Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши

Идеальное месторасположение солнечной панели – это крыша дома. Проблема установки может заключать только в том, что не каждая крыша выдержит вес солнечной батареи. Если такие случаи возникают, рекомендуется использовать специальные подставки, которые минимизируют нагрузку на поверхность крыши.

Рабочие показатели

При изготовлении солнечной панели точно по вышеуказанной схеме, солнечная батарея будет давать 500 Вт электричества в неделю.

Для многих такое количество электроэнергии покажется слишком маленьким. Но заметим, что солнечная батарея в нашем случае маленькая, всего 28 солнечных ячеек, и месторасположение играет немаловажную роль. В связи с этим, если необходима мини-электростанция, как говорится и затрат нужно будет значительно больше.

Комплектующие

Что необходимо для того, чтобы собрать простейшую солнечную батарею?

Во-первых, потребуются сами солнечные элементы, с помощью которых энергия нашего светила будет преобразовываться в электрическую. Производители предлагают различного рода элементы с разными размерами и разной мощностью. Чаще всего это устройства размерами 15×8 мм, такие небольшие пластинки. Чтобы собрать батарею мощностью 60 Вт, потребуется приблизительно около сорока приборчиков. Приплюсуйте сюда еще 10 штук про запас на случай излома. Солнечные элементы очень хрупкие.

• Во-вторых, понадобится оргстекло. Для этого надо будет два листа: один снизу, который будет выполнять функции основы батареи. Его толщина должна быть 4-6 мм. Кстати, нижнее оргстекло можно заменить фанерой. Второй слой – верхний толщиною 2 мм.
• В-третьих, крепежные детали: самоклеящийся двусторонний скотч, металлические (алюминиевые) уголки, клей, болты с гайками для крепления двух оргстекол между собой.
• В-четвертых, дополнительные электрические детали: припой (лучше всего легкоплавкий), флюс, диоды и так далее.

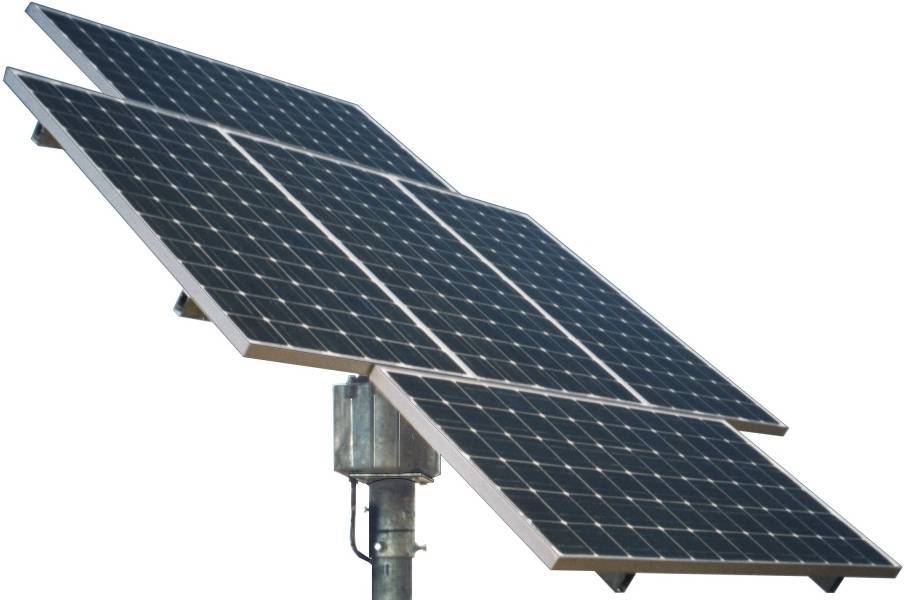

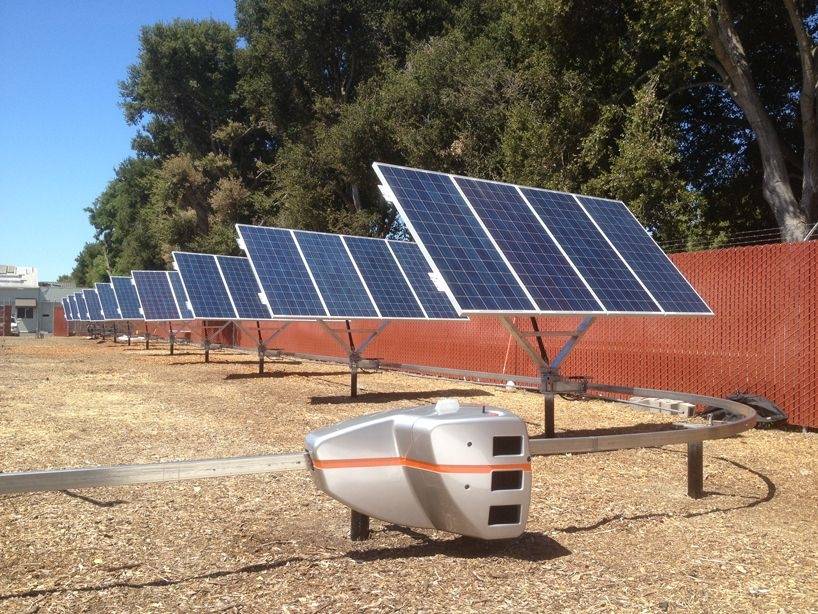

Электронные системы поворота

Принцип работы

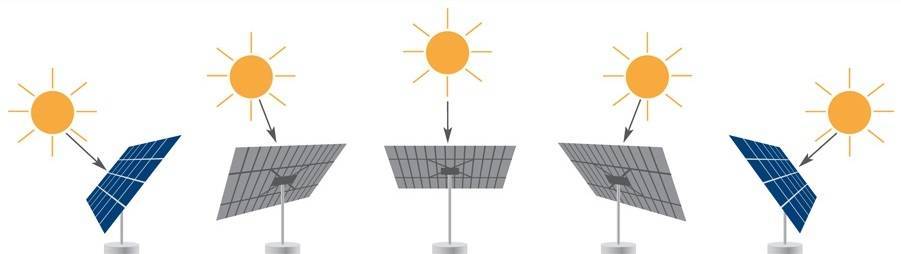

Принцип работы поворотного устройства очень прост и держится на двух деталях, одна из которых механическая, а другая электронная. Механическая часть поворотного устройства соответственно отвечает за поворот и наклон батареи. А электронная часть регулирует моменты времени и углы наклона, по которым действует механическая часть.

Электрооборудование, используемое вместе с солнечными батареями, заряжается от самих же батарей, что в некотором роде также экономит средства на подпитку электроники.

Положительные стороны

Если говорить о достоинствах электронного оборудования для поворотного устройства, то стоит отметить удобство. Удобство заключается в том, что электронная часть устройства будет в автоматическом режиме управлять процессом поворота батареи.

Данное преимущество не единственное, а является лишь еще одним в списке тех, что были перечислены ранее. То есть помимо экономии средств и повышения КПД, электроника освобождает человека от надобности вручную осуществлять поворот.

Как сделать своими руками

Создать трекер для солнечных батарей своими руками несложно, так как схема его создания проста. Для того чтобы создать работоспособную схему трекера своими руками необходимо иметь в наличии два фоторезистора. Кроме этих составляющих, нужно также приобрести моторное устройство, которое будет поворачивать батареи.

Подключение этого устройства осуществляется при помощи Н – моста. Этот метод подключения позволит преобразовывать ток силой до 500 мА с напряжением от 6 до 15 В. Схема сборки позволить не только понять, как работает трекер для солнечных батарей, но и создать его самому.

Чтобы настроить работу схемы, необходимо провести следующие действия:

1. Удостовериться в наличия питания на схему.
2. Провести подключение двигателя с постоянным током.
3. Установить фотоэлементы нужно рядом, чтобы добиться одинакового количества солнечных лучей на них.
4. Необходимо выкрутить два подстроечных резистора. Сделать это нужно против часовой стрелки.
5. Запускается подача тока на схему. Должен включиться двигатель.
6. Вкручиваем один из подстроечников до тех пор, пока он не упрется. Помечаем это положение.
7. Продолжить вкручивание элемента до тех пор, пока двигатель не начнет крутиться в противоположную сторону. Помечаем и это положение.
8. Делим полученное пространство на равные отделы и посередине устанавливаем подстроечник.
9. Вкручиваем другой подстроечник до тех пор, пока двигатель не начнет немного дергаться.
10. Возвращаем подстроечник немного назад и оставляем в таком положении.
11. Для проверки правильности работы можно закрывать участки солнечной батареи и смотреть за реакцией схемы.
