Индукционный нагреватель воды для отопления: пошаговое руководство изготовления своими руками

Индукционные плиты

Ее поверхность выполнена из стеклокерамики, а число электрических конфорок равно четырем. На радиаторе — диодный мост и IGBT-транзистор.

На опоры устанавливает лист плексигласа. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением В.

В случае если посуда соответствует правилам, а комфорта все равно не работает, активируйте тестовую проверку температурного датчика и замените его при необходимости. Как только изделие становится на рабочую поверхность, появляются индукционные токи, нагревающие сковородки, кастрюли и прочие изделия для приготовления пищи. Это не то чтобы недостаток, я сам ненавижу, например, алюминиевую посуду. Поверхность выполнена из пластика. Прежде чем приступать к самостоятельному монтажу изделия, нужно учесть сечение, мощность фаз и количество проводов силового кабеля между варочной поверхностью и домашним распределительным устройством. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около Вт энергии суммарно. Внешний вид.

Индукционные плиты

Мощный алюминиевый радиатор — 3,5 кВт выходного каскада надо как то охлаждать, соответственно можно предположить, что работа индукционной плиты совсем уж не такая и холодная, тепло с радиатора все равно выкидывается наружу, а значит, повышает окружающую температуру. Все какие можно надписи — по-украински. Закрепляет под столешницей двигатель.

Принцип работы нагревательных элементов — индукционный. Под стеклокерамической поверхностью плиты индукционная катушка, по которой протекает электрический ток с частотой около 50 кГц. Возможна ситуация, когда диаметр кастрюли сковороды меньше диаметра нагреваемой зоны.

Такой мощности недостаточно для нагрева большого объёма воды, а сооружение индукционной катушки высокой мощности потребует изготовление схемы, в которой необходимо будет использовать очень дорогие радиоэлементы. Профессиональная печь Сквара Sif 4. Для того, чтобы в катушке образовался переменный ток высокой мощности, потребуется 7 таких конденсаторов. В обычных электрических плитах изначально происходит разогрев включенной конфорки. Устройство индукционной печки

Важные замечания по монтажу и использованию котла

Индукционный нагреватель

Самодельные индукционные котлы предельно просты в сборке, установке и эксплуатации. Однако прежде чем начинать пользоваться подобного рода нагревателем вам нужно знать несколько важных правил, а именно:

• самодельная индукционная нагревательная установка предназначена для использования только в системах обогрева закрытого типа, циркуляция воздуха в которых обеспечивается при помощи насоса;Закрытая система отопления
• разводка отопительных систем, которые будут работать в комплексе с рассмотренным котлом, должна быть выполнена из пластиковых либо пропиленовых труб;Пластиковые трубы для отопления
• для предотвращения появления разного рода неприятностей, устанавливайте нагреватель не вплотную к ближайшей поверхности, а на некотором удалении – не менее 30 см от стен и 80-90 см от потолка и пола.

Патрубок котла настоятельно рекомендуется оснастить подрывным клапаном. Через это простое приспособление вы сможете при необходимости избавлять систему от лишнего воздуха, нормализуя давление и обеспечивая оптимальные условия эксплуатации.

Клапан обратный подрывной

Таким образом, из недорогих материалов при помощи простейших инструментов вы можете собрать полноценную установку для эффективного обогрева помещений и нагрева воды. Следуйте инструкции, помните об особых рекомендациях и уже очень скоро вы сможете наслаждаться теплом в собственном доме.

Изготовление индукционных нагревателей

Индукционное отопление еще не столь популярно, как газовые и твердотопливные котлы. Подобное можно объяснить высокой стоимостью таких систем обогрева частных домов. Для бытового использования котёл, построенный на технологии индукции, обойдется в 30 000 рублей и выше. Поэтому неудивительно, что многие домовладельцы отказываются от покупки заводской техники и изготавливают ее самостоятельно. При наличии соответствующей схемы, недорогих комплектующих и умения читать техническую документацию можно буквально за несколько часов выполнить эффективный и полностью безопасный нагреватель на индукции для отопительного котла.

На основе трансформатора

Выполнить качественные нагревательные индукционные элементы можно на базе трансформатора с первичной и вторичной обмоткой. Необходимые для работы такого оборудования вихревые токи формируются в первичной обмотке и создают индукционное поле. Мощное электромагнитное поле воздействует на вторичную обмотку, которая является, по сути, индукционным нагревателем и испускает большое количество тепла, используемого для обогрева теплоносителя.

Конструкция самодельного индукционного нагревателя на базе трансформатора будет включать следующие элементы:

1. Сердечник трансформатора.
2. Обмотка.
3. Тепло и электроизоляция.

Сердечник выполняется в виде двух ферромагнитных трубок с различным диаметром. Они ввариваются друг в друга, после чего выполняется тороидальная обмотка из прочного медного провода. Делается не менее 85 витков с обязательным выдерживаем равного расстояния между ними. При пропускании электричества через сердечник и обмотку в замкнутом контуре создаются вихревые потоки, которые нагревают сердечник и вторичную обмотку. В последующем полученное тепло используется для нагрева теплоносителя.

Из высокочастотного сварочного аппарата

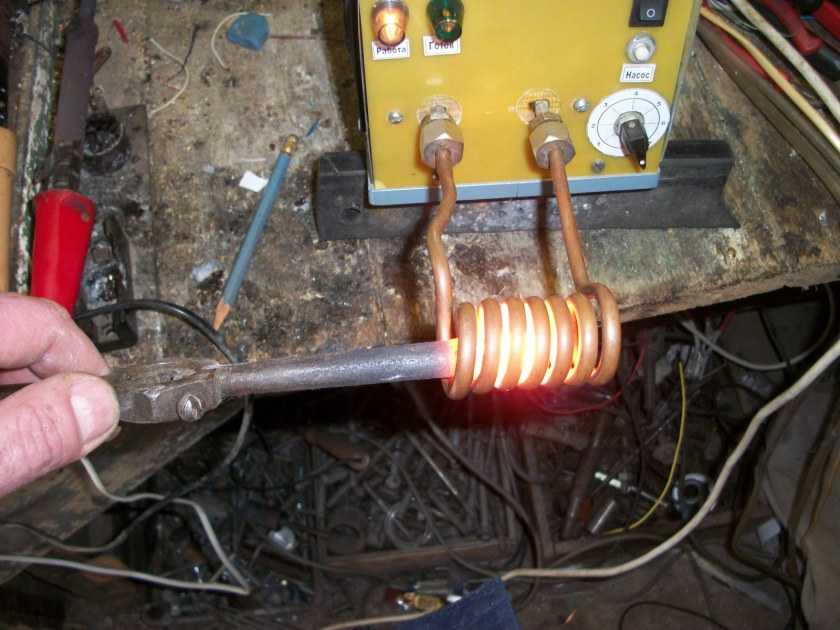

В схеме индуктора своими руками с использованием высокочастотного инвертора основными элементами является генератор переменного тока, нагревательные элементы и индукторы. Генератор будет необходим для преобразования стандартного напряжения с частотой в 50 Герц в высокочастотный электроток. После модулирования ток подается в катушку индуктора, имеющую цилиндрическую форму. Обмотка катушки выполняется из медной проволоки, что позволяет генерировать магнитное переменное поле, создающее нужные вихревые токи, за счёт появления которых происходит нагрев металлического корпуса водяной рубахи. Полученное тепло передаётся теплоносителю.

Выполнить качественный нагреватель на базе высокочастотного сварочного инвертора не составит труда. Необходимо лишь позаботиться о качественной и надежной теплоизоляции, что позволит обеспечить максимально высокие показатели КПД. В противном случае при отсутствии надежной теплоизоляции эффективность системы отопления существенно снижается, что приводит к значительному расходу электроэнергии на работу оборудования.

Есть как минимум 3 основных элемента, которые должны быть в рабочем состоянии в нагревателе

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
6. Не забудьте сделать заземления индуктора.
7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Виды индукционных водонагревателей

Все приборы подобного типа, которые могут быть изготовлены своими руками, можно разделить на две группы:

1. Вихревые нагреватели индукторного типа, которые чаще всего используются в домах для выполнения функций отопления. Именно их процесс изготовления будет рассмотрен ниже.
2. Обогреватели, конструкция которых подразумевает применение разных видов электронных узлов и деталей.

При создании вихревого индукционного нагревателя (или сокращенно ВИН) своими руками, следует предусмотреть следующие конструкционные узлы:

• элемент, отвечающий за преобразование электроэнергии в ток высокочастотного типа;
• индуктор (чаще всего выполняется в виде цилиндрическом элементе из медной проволоки), что при использовании выполняет функцию трансформатора, отвечающего за образование поля магнитного характера;
• элемент, который будет играть роль нагревательного, располагается внутри самого индуктора.

Работа ВИН выглядит следующим образом.

1. Высокочастотный ток из преобразователя передается на индуктор.
2. В индукторе образуется магнитное поле, что в свою очередь создает потоки вихревого характера.
3. Теплообменник под действием вихревых потоков достаточно быстро достигает высокой температуры и, соответственно, нагревает теплоноситель, который распространяет тепло дальше.

Схема современного водонагревателя

Из представленного описания можно сделать вывод, что изготовить индукционный водонагреватель самостоятельно не сложно.

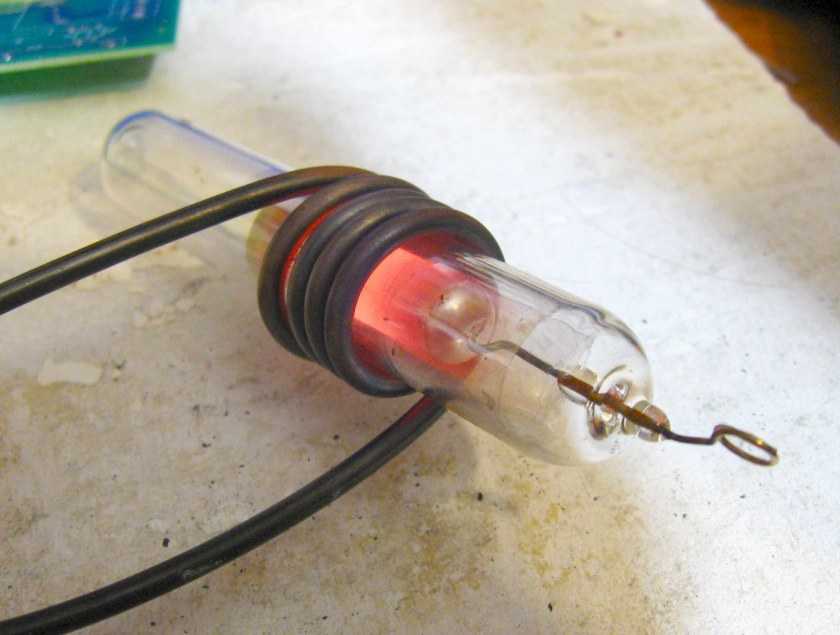

Нагревательный элемент

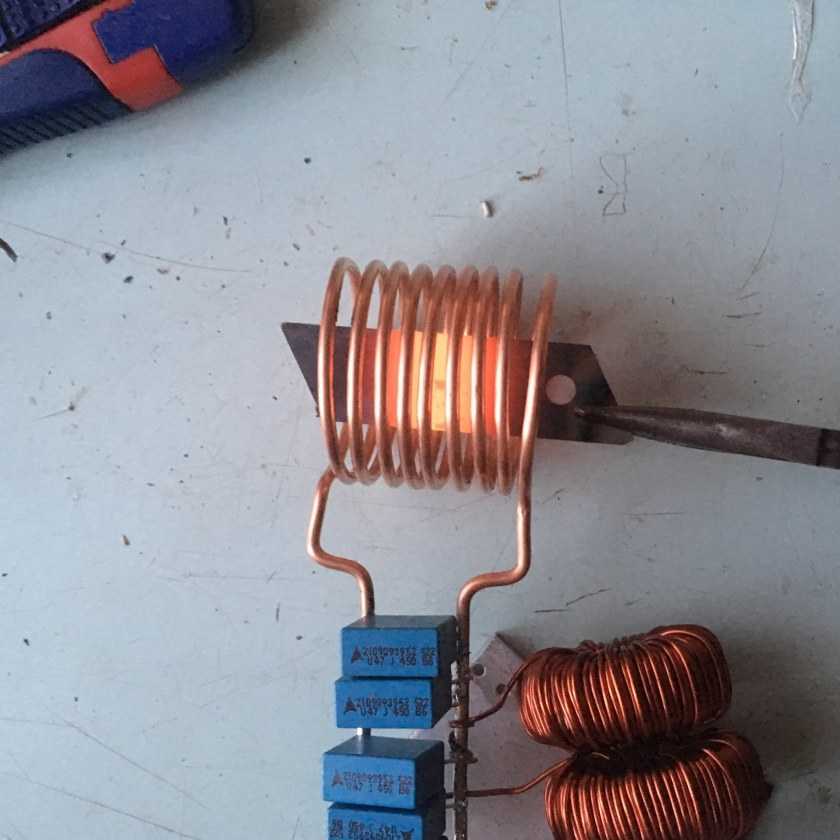

Как мы уже знаем, явление нагревания металлической поверхности появляется сразу же после присоединения собранной системы к источнику переменного тока.

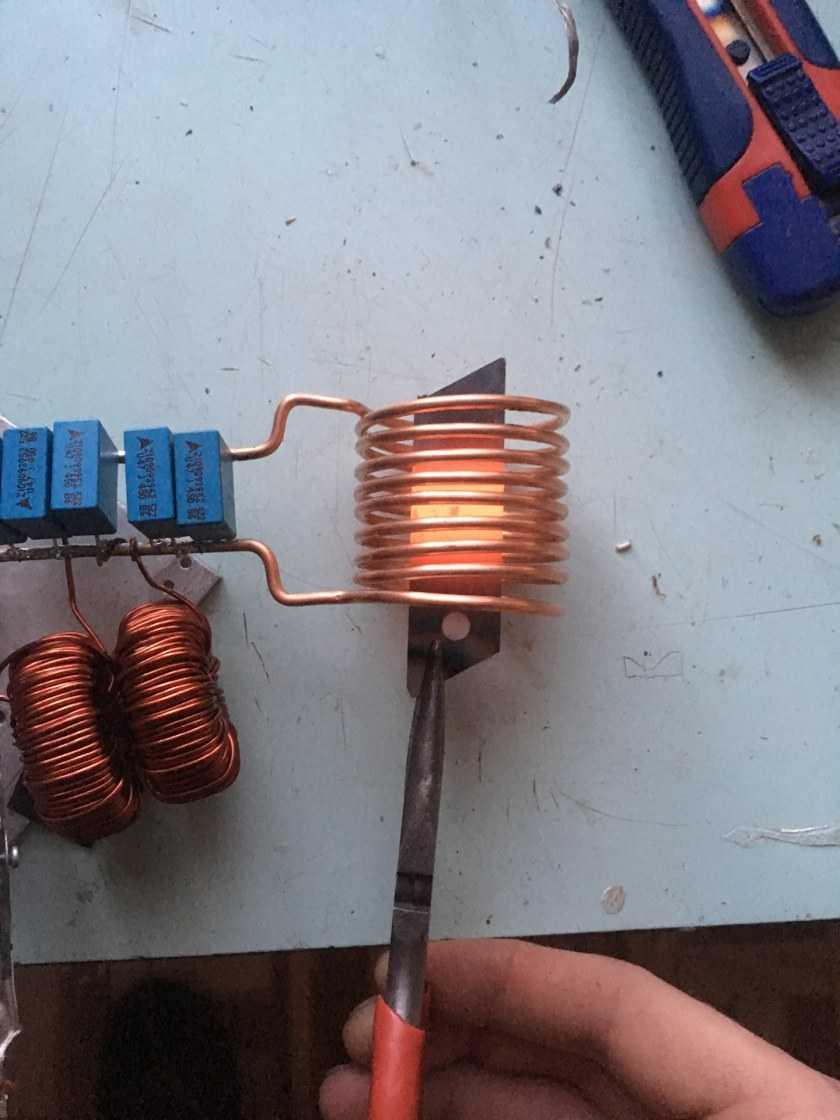

Обратите внимание на то, что при нагреве проводника важно не допустить короткого замыкания, возникающего при соприкосновении витков катушки. В том случае, если обмотки соприкоснулись друг с другом, устройство ломается, а практически все транзисторы тут же ломаются

Наша статья является ответом на вопрос о том, как сделать индукционный нагреватель своими руками. Руководствуясь рекомендациями и выполняя все вышеприведенные шаги, вы без проблем справитесь с поставленной задачей и создадите нагреватель своими руками.

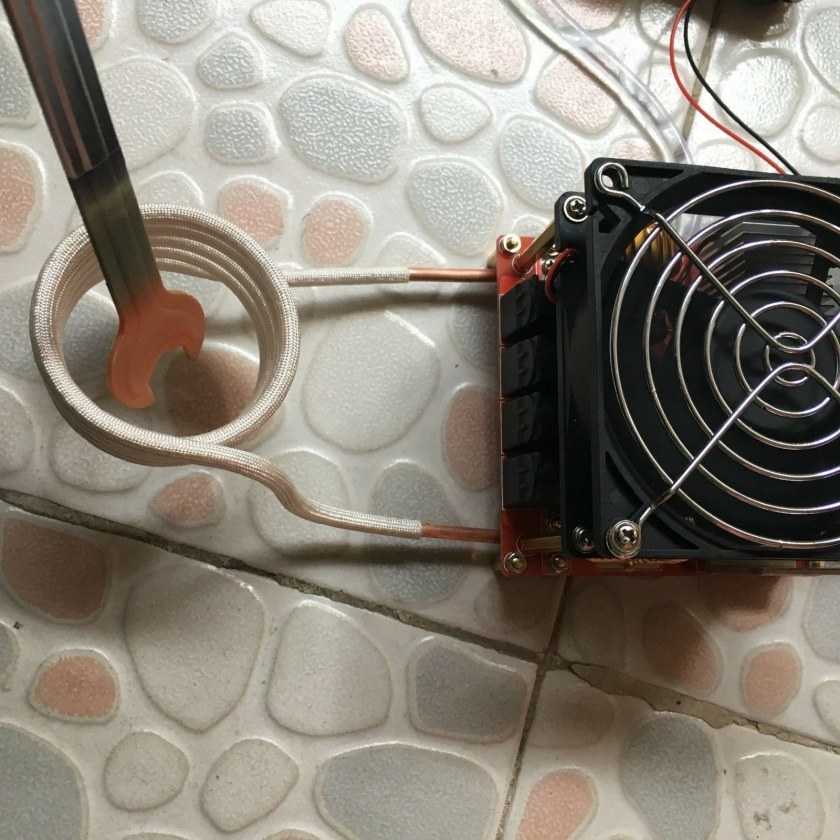

Делаем самостоятельно

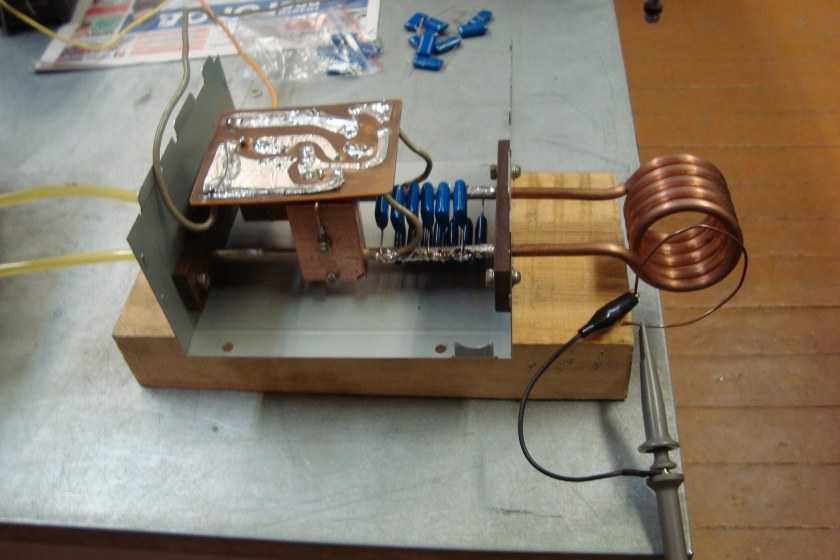

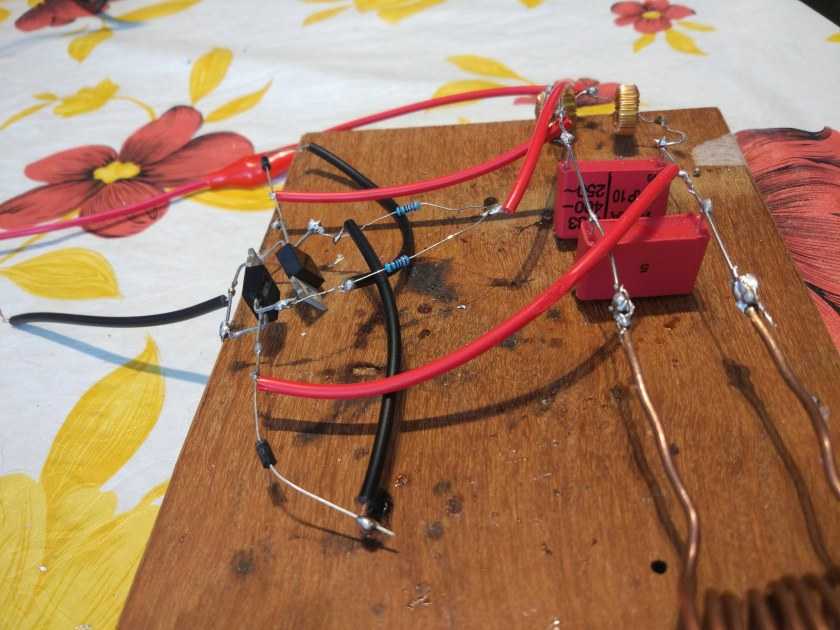

Самодельный индукционный котёл представлен на следующем рисунке.

Индукционный нагреватель воды обладает относительно простой конструкцией, в дополнение к их сборке желательно иметь под рукой самый обычный преобразователь, лучше, если это устройство имеет дополнительную ручную регулировку тока. Из видео можно увидеть, насколько проста идея: собрать самодельный индукционный котел:

https://youtube.com/watch?v=RNjYXNJPcGk

1. Фильтр. Можно применить обычный фильтр или же на ферритовое кольцо намотать 100—150 витков провода. Диаметр провода – 1,5 мм. Намотка ведётся сдвоенным проводом, каждый из которых является сетевым. Следует учесть его пробойные характеристики. Размеры кольца выбираются согласно коэффициенту заполнения. Площадь сечения кольца – не менее 1,5 см2.
2. Конденсатор, включенный в разрыв между схемой и сетевым фильтром, должен быть рассчитан на работу с импульсными и переменными токами.
3. Трансформатор. Сначала наматывается вторичная обмотка, содержащая один виток медной шины площадью не менее 1 Ом2. Можно использовать 10 проводов диаметром 1,4 мм спаянных параллельно. После наматывается вторичная обмотка трансформатора, содержащая 40 витков провод диаметром 1,5-2 мм. Слои первичной обмотки наматываются согласно рисунку.

Трансформатор желательно подобрать с наибольшей силой, можно даже из электротехнической стали, но тогда толщина каждого листа набора должна составлять не более 0,35 мм.

При подключении питания через буферный конденсатор переменное напряжение поступает на диодный мост, где напряжение выпрямляется и заряжает конденсатор ёмкостью 4 мкФ до 300—350 В. Как только напряжение достигает 300 В установка (собранная на динисторе, диодах и конденсаторе) создаст импульс, который откроет тиристор. Накопленный заряд перейдёт на первичную обмотку трансформатора Т1, смотри чертежи: схему и диаграмму напряжения для первичной обмотки трансформатора.

Индукционный ток закроет тиристор, и отрицательная волна индукционного поля через диод создаст быстроменяющийся вихревой ток в трансформаторе.

Схема может дать побочный эффект, связанный с опережением напряжения в буферной ёмкости относительно тока на угол 80 градусов.

Испытание индукционного нагревателя смотрите на видео:

Реализация в бытовых условиях

Индукционное отопление ещё не завоевало в достаточной степени рынок из-за высокой стоимости самой системы обогрева. Так, например, для промышленных предприятий подобная система обойдётся в 100 000 рублей, для бытового использования – от 25 000 руб. и выше. Поэтому вполне понятен интерес к схемам, которые позволяют создать самодельный индукционный нагреватель своими руками

Индукционный котел отопления

На базе трансформатора

Основным элементом системы индукционного отопления с трансформатором станет само устройство, у которого есть первичная и вторичная обмотки. Вихревые потоки будут формироваться в первичной обмотке и создадут электромагнитное индукционное поле. Это поле будет воздействовать на вторичную, которая и есть, по сути, индукционный нагреватель, реализованный физически в виде корпуса котла отопления. Именно вторичная короткозамкнутая обмотка передает энергию теплоносителю.

Вторичная короткозамкнутая обмотка трансформатора

Главными элементами установки индукционного нагрева являются:

• сердечник;
• обмотка;
• два вида изоляции – тепло- и электроизоляция.

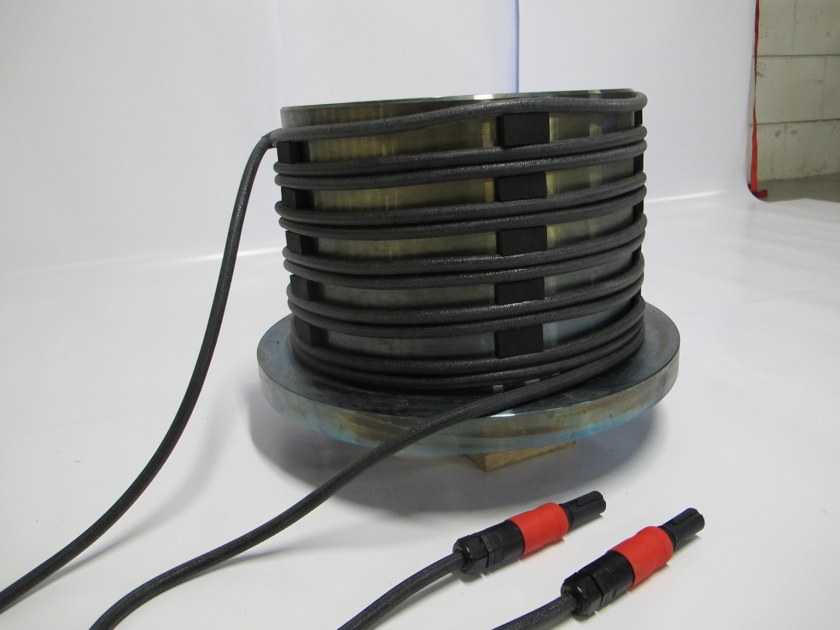

Сердечник – это две ферримагнитные трубки разного диаметра с толщиной стенок не менее 10 мм, вваренные друг в друга. Тороидальная обмотка из медного провода производится по внешней трубке. Необходимо наложить от 85 до 100 витков с равным расстоянием между витками. Переменный ток, изменяясь во времени, создаёт вихревые потоки в замкнутом контуре, которые и нагревают сердечник, следовательно, и теплоноситель, осуществляя индукционный нагрев.

С использованием высокочастотного сварочного инвертора

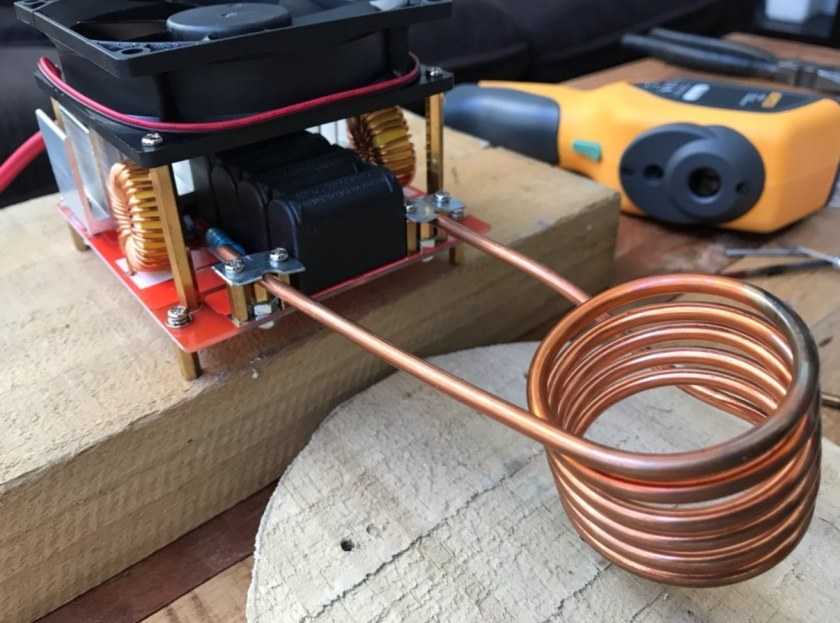

Индукционный нагреватель может быть создан с использованием сварочного инвертора, где главными компонентами схемы служат генератор переменного тока, индуктор и нагревательный элемент.

Генератор используется для преобразования стандартной частоты в сети электропитания 50 Гц в в ток с более высокой частотой. Этот модулированный ток подаётся на цилиндрическую катушку-индуктор, где в качестве обмотки используется медная проволока.

Медная проволока для обмотки

Катушка создаёт переменное магнитное поле, вектор которого меняется с заданной генератором частотой. Созданные вихревые токи, индуцированные магнитным полем, производят нагрев металлического элемента, который передаёт энергию теплоносителю. Таким образом реализуется ещё одна схема индукционного отопления, выполненная своими руками.

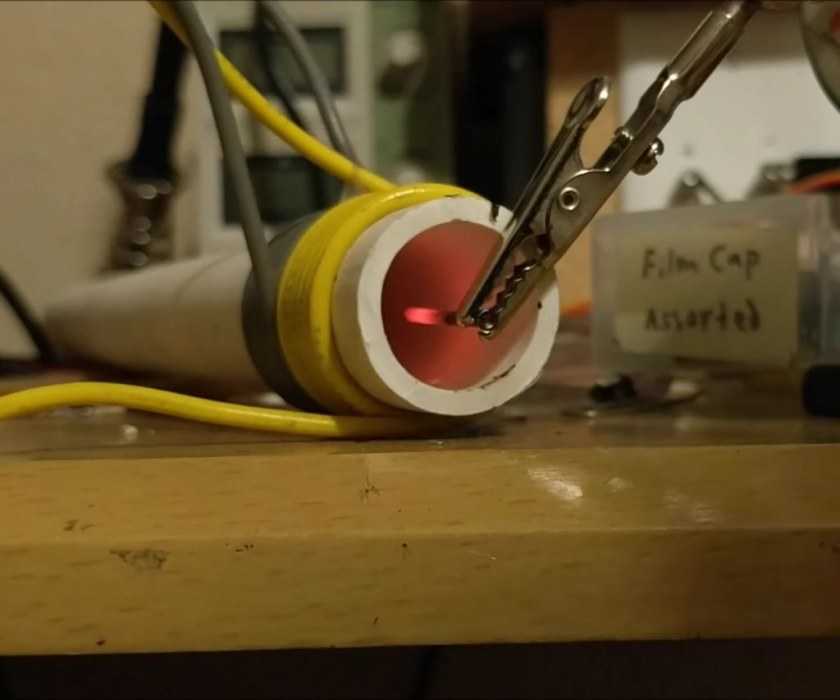

Нагревательный элемент тоже может быть создан своими руками из нарезанной металлической проволоки длиной около 5 мм и отрезка полимерной трубы, в которую помещается металл. При установке вентилей сверху и снизу трубы следует проверить плотность наполнения – не должно оставаться свободного пространства. Согласно схеме поверх трубы накладывается около 100 витков медной проводки, которая и является индуктором, подключаемым к клеммам генератора. Индукционный нагрев медной проволоки происходит за счёт вихревых токов, формируемых переменным магнитным полем.

Что нужно знать о безопасности

Не забывайте, что мы имеем дело с источником повышенной опасности – электрическим нагревательным прибором, поэтому при его сборке и использовании необходимо соблюдать некоторые правила:

Обязательно используйте отдельную электрическую линию для подключения индукционного котла, а также оснастите его группой безопасности.

1. Если в котле циркуляция воды осуществляется естественным путем, то обязательно оснащайте его датчиком температуры, чтобы при перегреве устройство отключалось автоматически.
2. Не подключайте самодельный водонагреватель в розетку, лучше проведите для этого отдельную линию с увеличенным сечением кабеля.
3. Все открытые участки проводов нужно заизолировать, чтобы обезопасить людей от удара током или ожога.
4. Ни в коем случае не включайте индуктор, если труба не заполнена водой. В противном случае труба расплавится, а прибор замкнет или он может и вовсе загореться.
5. Устройство нужно монтировать на высоте 80 см от пола, но так, чтобы до потолка оставалось около 30 см. Также не стоит его устанавливать в жилой зоне, так как электромагнитное поле плохо сказывается на здоровье людей.
6. Не забудьте сделать заземления индуктора.
7. Обязательно подключайте прибор через автомат, чтобы в случае аварии последний отключил питание от водонагревателя.
8. В систему трубопровода нужно вмонтировать предохранительный клапан, который будет снижать давление в системе автоматически.

Особенности эксплуатации

Из-за того что используемый прибор относится к источникам тепла повышенной опасности, при работе с ним нужно соблюдать определенные правила техники безопасности. Естественное движение жидкости в контуре требует установки температурных контролирующих датчиков с функцией автоматического прекращения нагрева.

Для подключения котла или водонагревателя к сети нельзя использовать стационарную розетку. Проводят от распределительного щитка отдельную линию и ставят автомат. Последний выключатель перекроет подачу электричества в случае замыкания или другой аварии в системе подогрева.

Все участки открытых проводов и контактов изолируют для устранения опасности поражения током, особенно это касается самодельных агрегатов. Не разрешается запускать индуктор, если в трубах отсутствует жидкость, иначе происходит взрыв. Монтируют прибор на высоте от пола 80 см, при этом до потолка обязательно должно быть 30−35 см. Не располагают агрегат в жилых комнатах, т. к. электромагнитные волны опасны для здоровья.

Обязательно выполняют зануление индуктора, подключая его к щитку, или заземляют прибор в почву (если это первый этаж). Рекомендуется установка предохранительного пропускного клапана для автоматического уменьшения давления в водяном контуре.

Использование индукционного прибора в отопительной системе или водопроводе не регламентируется нормативными актами РФ. Перед покупкой устройства или изготовлением своими руками стоит взвесить все нюансы. Лучше устанавливать его на даче или в подсобном помещении частного строения, т. к. индукция оказывает негативное действие на человека.

Источник

Блиц-советы

1. Эксплуатация самодельных устройств индукционного нагрева, не всегда позволяет исключить распространение вредного для человека электромагнитного излучения, поэтому индукционный котёл следует устанавливать в нежилом помещении и экранировать оцинкованной сталью.
2. Обязательно при работе с электричеством следует соблюдать правила техники безопасности, особенно это касается сетей переменного тока напряжением 220 В.
3. В качестве эксперимента можно изготовить варочную поверхность для приготовления пищи по схеме указанной в статье, но эксплуатировать данный прибор постоянно не рекомендуется по причине несовершенства самостоятельного изготовления экранирования данного устройства, из-за этого возможно воздействие на организм человека вредного электромагнитного излучения, способного негативно сказаться на здоровье.

Видеообзор индукционный нагреватель

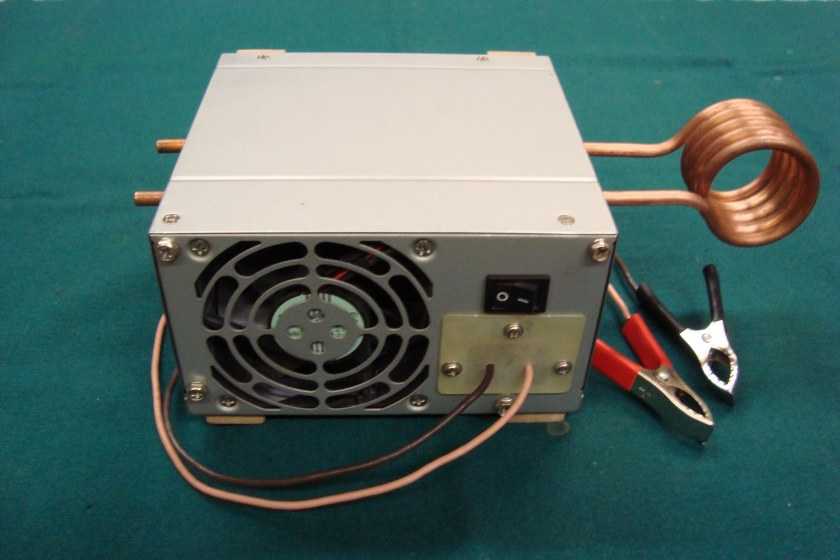

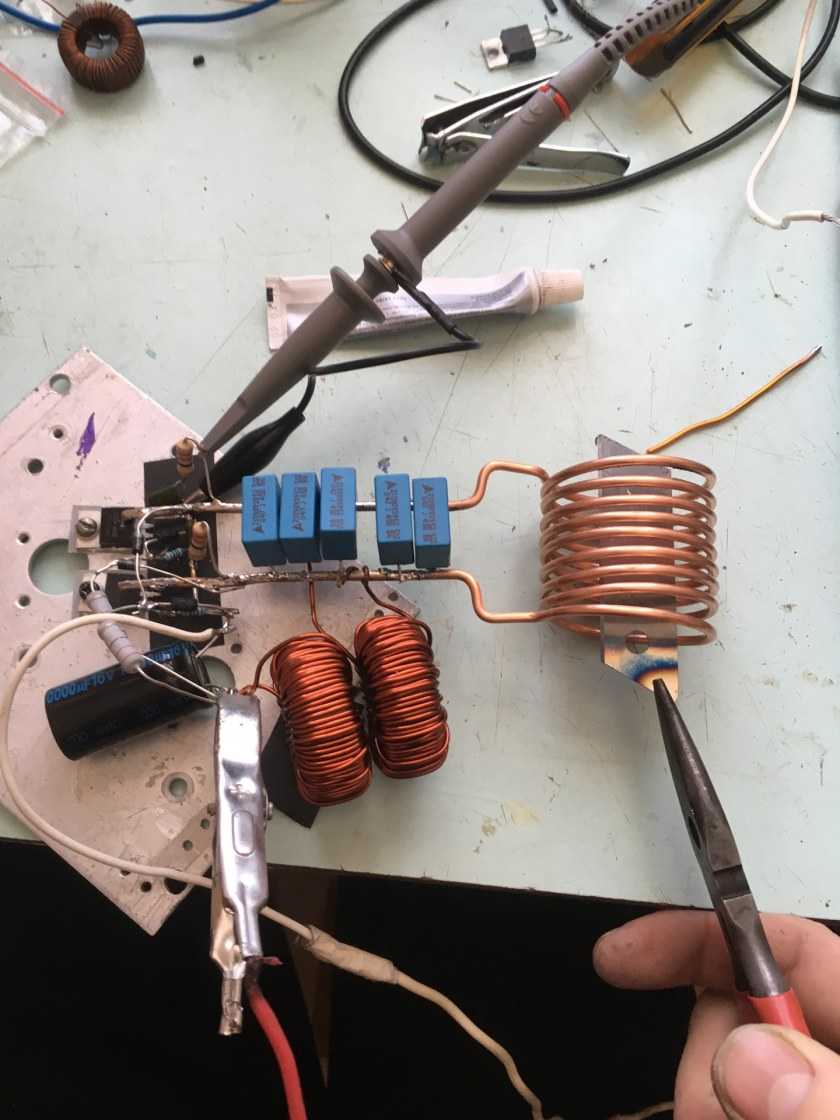

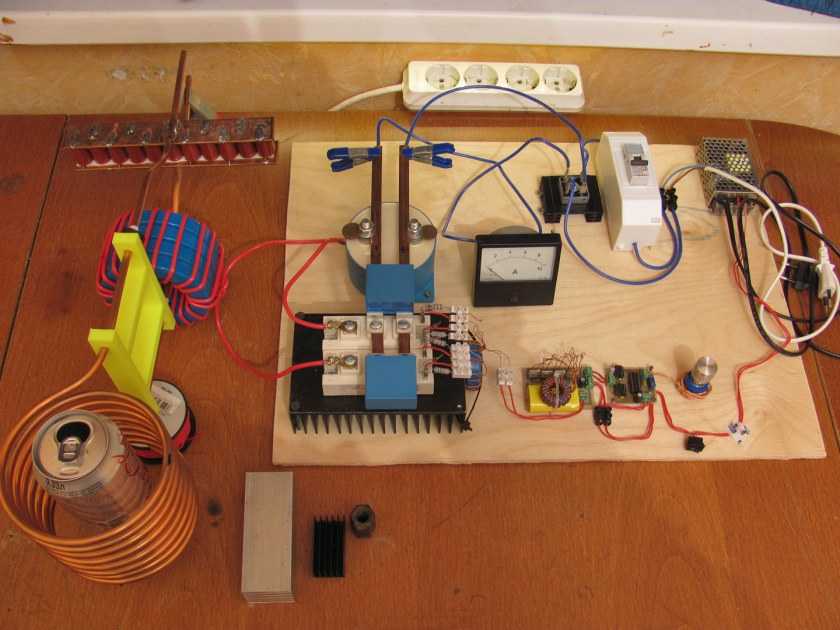

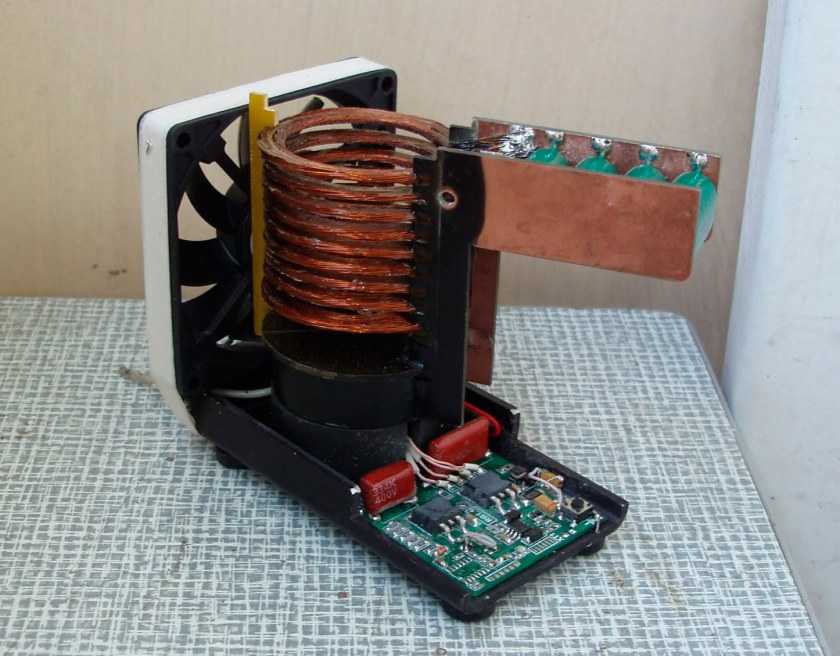

В качестве преобразователя был изготовлен инвертор, который работает на низковольтных полевых транзисторах от мощного источника постоянного тока 12 В. Во время работ по регулировке аппарата применялся кислотный аккумулятор от легкового автомобиля. Первые включения прибора производились от напряжения 6 В (использовались не все банки аккумулятора).

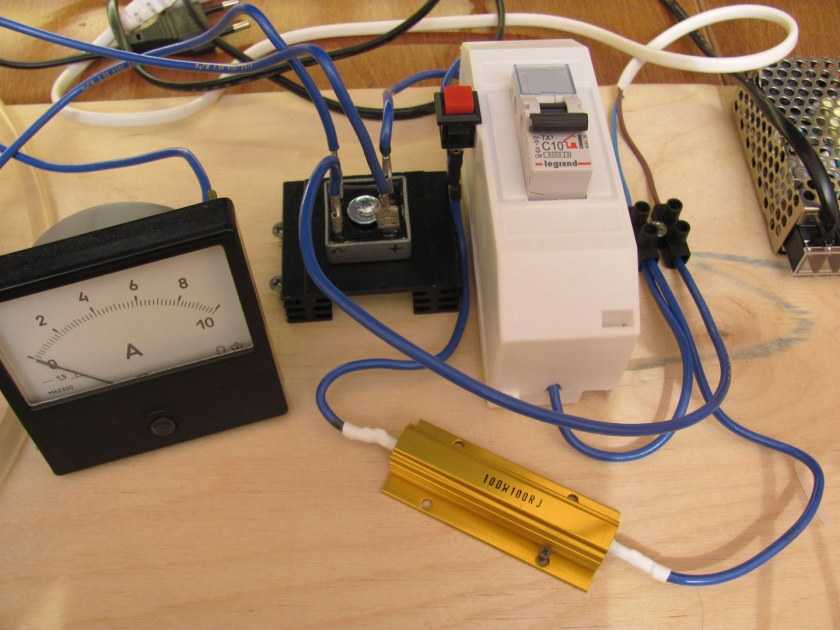

Задающий генератор на микросхеме TL494 был подключен к маломощному регулируемому источнику питания от 0 до 15 В. Затем для его питания использовали компьютерный блок питания. На первом этапе необходимо было обеспечить устойчивую генерацию выходного сигнала генератора. Вопрос о том, что при пониженном питании инвертора не обеспечивается оптимальное согласование выходного трансформатора и т.д., рассчитанного на питание от 12 В, не стоял!

О форме выходных импульсов во время предварительных испытаний инвертора мы просто не думали! Важно было получить одинаковую форму и амплитуду на выходах TL494 и транзисторах драйверов. Большого опыта работы с силовой электроникой ни у меня, ни у моих воспитанников не было, поэтому мы “осторожничали, чтобы не наделать проблем” с выходными транзисторами и трансформаторами

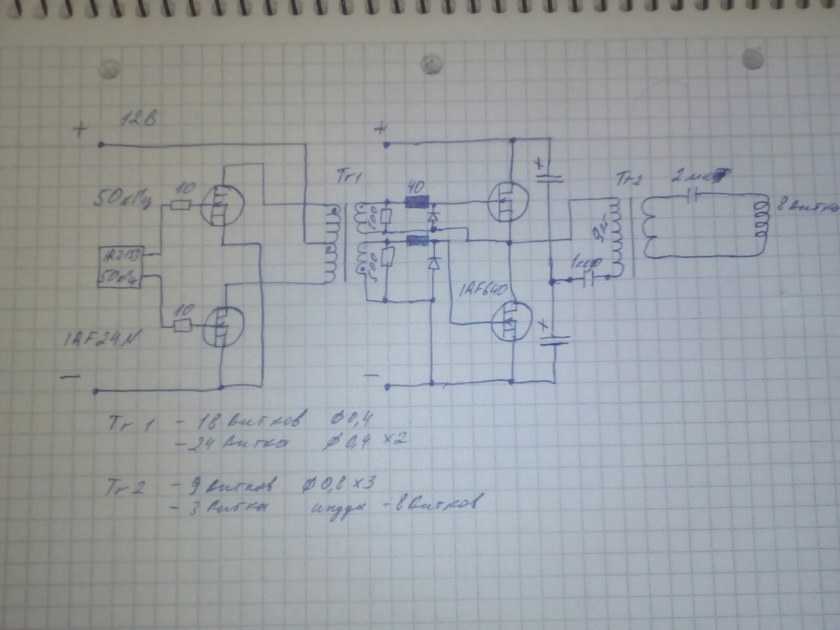

Схема индукционного нагревателя

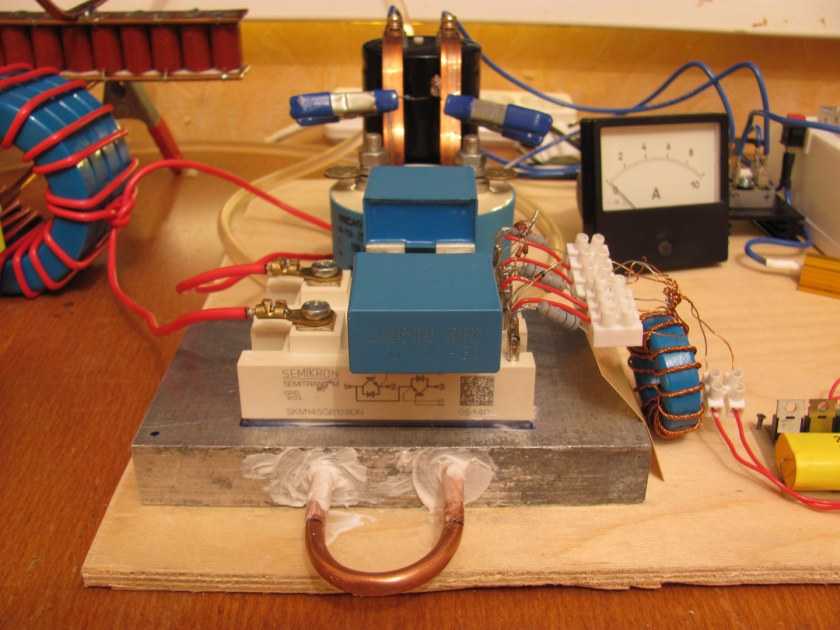

За основу преобразователя была выбрана принципиальная схема инвертора см. рис. 1. В качестве транзисторов драйверов применялись отечественные кремниевые транзисторы КТ816 и другие, аналогичные по параметрам. Усиленные прямоугольные импульсы формы “меандр” через ограничивающие резисторы поступают на затворы мощных (MOSFET) полевых транзисторов IRF. Мощный двухтактный выходной каскад на полевых транзисторах усиливает прямоугольные импульсы до необходимого уровня.

Нагрузкой выходного каскада является импульсный выходной трансформатор на ферритовом сердечнике. В каждом плече выходного каскада в нашем случае использовалось не более двух транзисторов. Когда добавляли транзисторы, напряжение (входное) на затворах мосфетов уменьшалось, соответственно выходная мощность оставалась на уровне примерно 200…300 Вт. Возможностей подбирать идентичные пары транзисторов драйверов, как и выходных полевых транзисторов, в наших условиях (ввиду отсутствия финансовой поддержки и т.д.) не представляется возможным, поэтому мы остановились на “достигнутых результатах!”.

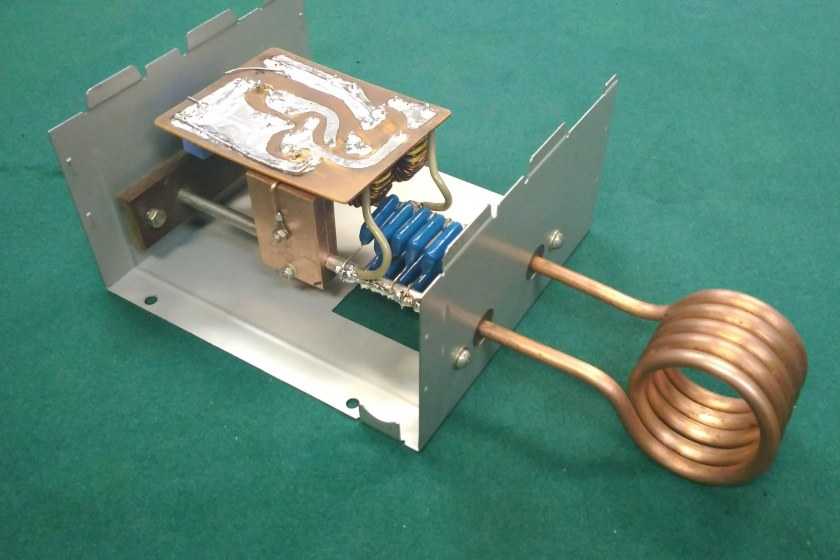

Выходной трансформатор был использован самодельный. Сердечники — от компьютерных блоков питания. Трансформаторы из БП предварительно были хорошо “прокипячены в воде” (чтобы аккуратно разобрать трансформаторы!). Каркасы использованы от тех же трансформаторов. Для экспериментов изготовили несколько трансформаторов с различным числом витков первичной и вторичной обмоток.

Первичная обмотка состояла из двух половинок по 5… 10 витков ленты, изготовленной из одножильного медного провода диаметром каждой жилы около 0,5 мм, а вторичная — “до полного заполнения” каркаса одножильным проводом. В результате получился трансформатор, на выходе которого присутствовало напряжение около 170…190 В! Под нагрузкой напряжение понижалось до 150…160 В.

Этого напряжения и мощности оказалось достаточно, чтобы вихревой индукционный нагреватель выполнял свою основную функцию — нагревал воду в трубе до 80…90 градусов. Ввиду небольшой протяженности нагревателя (системы труб), дополнительный насос для перемещения воды в трубе не понадобился. После изготовления и настройки инвертора был изготовлен мощный блок питания от сети переменного тока, представляющий обычный,

мостовой двухполупериодный выпрямитель с выходным напряжением около 12В постоянного тока. Определенной проблемой для нас было приобретение мощного, понижающего трансформатора. Ведутся работы по усовершенствованию инвертора. Рабочий образец инвертора вихревого индукционного нагревателя (см. рис. 2-3) экспонировался на региональной выставке “Дети. Техника. Творчество” в городе Белгород и занял второе место среди экспонатов в своем разделе.

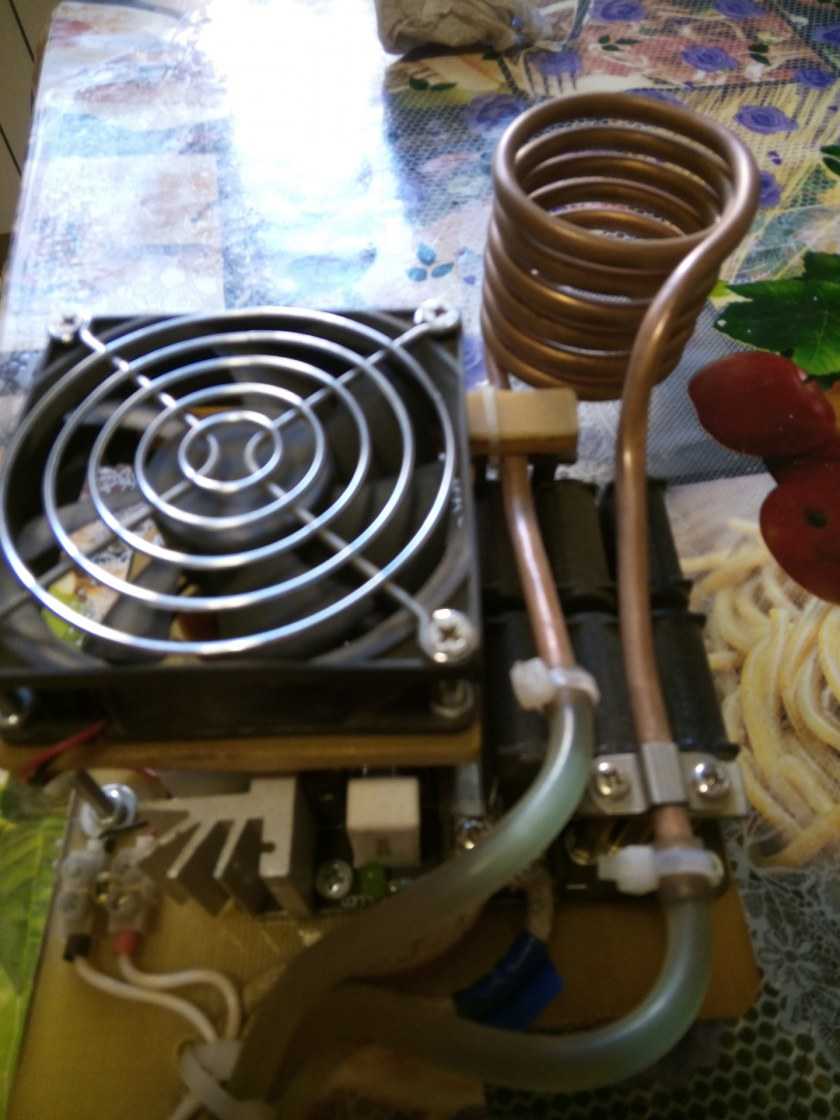

Проточный индукционный водонагреватель своими руками

Прежде чем приступать к монтажу, вам необходимо запастись необходимыми деталями. Так, лучшим вариантом будет сварочный высокочастотный инвертор, плавно изменяющийся диапазон силы тока. Такое устройство обойдется дешевле всего. Более дорогим вариантом станет трехфазный трансформатор, являющийся источником питания переменного тока для индуктора водонагревателя. В таком случае стоит использовать катушку на 50-90 витков, а в качестве материала взять медную проволоку с диаметром 3 или более миллиметров.

В качестве сердечника можно использовать как металлическую, так и полимерную трубу вместе с проволокой (используется как нагревательный элемент). В последнем случае толщина стен не должна быть менее 3 мм, чтобы спокойно выдерживать высокие температуры.

Для сборки водонагревателя вам понадобятся: кусачки, отвертки, паяльник и сварочный аппарат, если используется металлическая труба.

Монтаж индукционного нагревателя воды

Обмотайте трубу медной проволокой, сделав около 90 витков.

Вариантов сборки устройства существует множество. Предлагаем попробовать собрать прибор по следующей схеме:

1. Подготовьте рабочее место, материалы и инструменты.
2. Зафиксируйте небольшой отрезок полимерной трубы (не забывайте, что минимальная толщина стенки должна составлять 3 мм).
3. Обрежьте торцы сердечника, чтобы осталось 10 см в запасе провода для отводов.
4. На нижнем отводе смонтируйте уголок. В дальнейшем сюда следует подключить обратку от отопления (если нагреватель используется в качестве котла).
5. Плотно уложите рубленый провод вокруг трубы. Необходимо сделать не менее 90 витков.
6. Установите на верхнем патрубке тройник, через который будет выходить горячая вода.
7. Смонтируйте защитный контур устройства. Его можно изготовить как из полимера, так и из металла.
8. Подключите к клеммам водонагревателя медную проволоку, затем заполните сердечник водой.
9. Проверьте работоспособность индуктора.

Рекомендации. На всех выводах лучше устанавливать шаровые краны для удобства и простоты демонтажа водонагревателя в случае поломки. А вот заполнять металлическими кусочками трубу необязательно, так как должного эффекта это не дает. Не забудьте оставить окошко в корпусе для доступа к панели управления сварочного аппарата.
