Печи из трубы: чем хороши, делаем своими руками для бани и хозяйства — удачные конструкции

Советы по эксплуатации

Для правильной работоспособности круглой печи необходимо соблюдать ряд правил.

1. Для каменки самыми оптимальными в использовании будут такие камни, как базальт, габбро-диабаз, талькохлорит, малиновый или белый кварцит, а в их отсутствие – речная галька.
2. Специалисты не советуют варить отопитель из высокоуглеродистой или легированной стали. Оптимальным вариантом будет сталь, в которой содержится до 2 процентов углерода.
3. Если топка с колосником выведены в предбанник, то рекомендуется для защиты от выпадающих искр часть стены и пола обезопасить листами из металла.
4. Для уменьшения риска получить ожог от выплескивания водной массы на раскаленную каменную фракцию лучше всего заглушку в каменку расположить так, чтобы там не находились полки и лавки.
5. Печь нужно конструировать так, чтобы сварной шов находился под колосником, что снижает нагрузку на шов.
6. После сварки печи необходимо провести пробную топку для проверки герметичности сварных швов и правильной работоспособности устройства.
7. Бак заполняется водой до растопки бани, если залить воду в процессе топки, то есть большая вероятность получить термический ожог от раскаленного пара.
8. Делать печь необходимо строго по осям, небольшое отклонение не является критичным, но со временем может появиться деформация.
9. Сварной шов необходимо тщательно зашлифовать до гладкости шлифовальной машинкой, так минимизируется реакция коррозии.
10. На элементы из дерева необходимо нанести изолирующее покрытие с последующей обмазкой густым глиняным раствором.
11. Место у дымохода, расположенное от потолка до кровли, нужно оштукатурить и покрыть известкой.
12. Полок размещается около стены, где расположена печь. Обустраивая полок нужно продумать его так, чтобы парящийся, находящийся на полке, не соприкасался головой с потолком.

Для придания эстетичного вида печку оформляют кирпичом либо красят или делают воронение. Делается это и для уменьшения вредного излучения. Состав для воронения можно сделать самостоятельно, необходимо смешать 4 грамма спирта бутилового, 150 грамм фосфорной кислоты и 1 литр воды.

Если решите окрашивать металлическую печь, то не рекомендуется использовать краску для алюминия. Лучше всего применять краску темного цвета, которая при высыхании придаст поверхности шероховатость – это позволит лучше отдавать тепло. Гладкая поверхность не обладает таким коэффициентом полезного действия.

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

А как насчет кухни?

Труба как заготовка для кулинарных печей вообще говоря, подходит мало. Для летних варочных переносных она слишком тяжела, а для приготовления истинно печных деликатесов не годится однозначно, т.к. не кирпичная и не глиняная. Однако делать печь для казана из трубы имеет полный смысл: тяжелая основа придаст всему сооружению дополнительную устойчивость.

Вертикальная конструкция подойдет для большого котла, а горизонтальная – для нескольких меньших сразу. Последнее пригодится в животноводческом хозяйстве. Напр., для подмывания вымени коров и лап домашней птицы горячая вода нужна в небольших количествах, но достаточно долгое время. 2-3 сменяемых котелка обеспечат ее непрерывный поток, в т.ч. и на летнем выгоне/выпасе: печку из трубы такого размера можно возить в багажнике.

Что нам понадобится — инструменты и материалы

Прежде чем приступить к самостоятельному производству банной печки из трубы на 530, следует подготовить место для работы и запастись нужным инструментарием:

сварочным аппаратом;

• болгаркой с разными насадками;
• электродрелью;
• слесарным инструментом;
• ручками дверными;
• врезным краном;
• асбестовым шнуром.

Кроме инструментов, понадобится следующий материал:

1. Толстостенный металлический трубопрокат для топки и ёмкости для воды, имеющая диаметр от 500 до 650 и толщину стен 8-16 мм, а длину от 1,2 до 1,5 метра. Также труба, через которую будет выходить угарный газ, диаметр её 120 — 150, а толщина стенки 2 — 4 мм.

1. Стальная труба, куда будет осуществляться подкладка камней. Толщина её стен 5-8 мм, и диаметр 350.
2. Листовой металл, размер 600 на 800 мм, имеющий толщину 8 — 12.
3. Навесные стальные петли.
4. Водопроводная труба — кусок небольшого размера, подходящий диаметр ½ или ¾ дюйма, длина 50 — 80 мм, и шаровой кран со схожей резьбой.
5. Металлические арматурные прутья — 500 мм, диаметром 12 — 18.
6. Цемент.
7. Кирпич.
8. Песок.

Гаражные

Следующий по востребованности класс трубно-печных самоделок – печи для гаража на отработанном моторном масле. При теперешнем раскладе цен отработку выгоднее собирать, хранить и пускать на отопление зимой, как бы пожарники ни фыркали. Хорошо известный пример такой печи показан на рис. Напомним вкратце, как она работает; схема на врезке слева вверху.

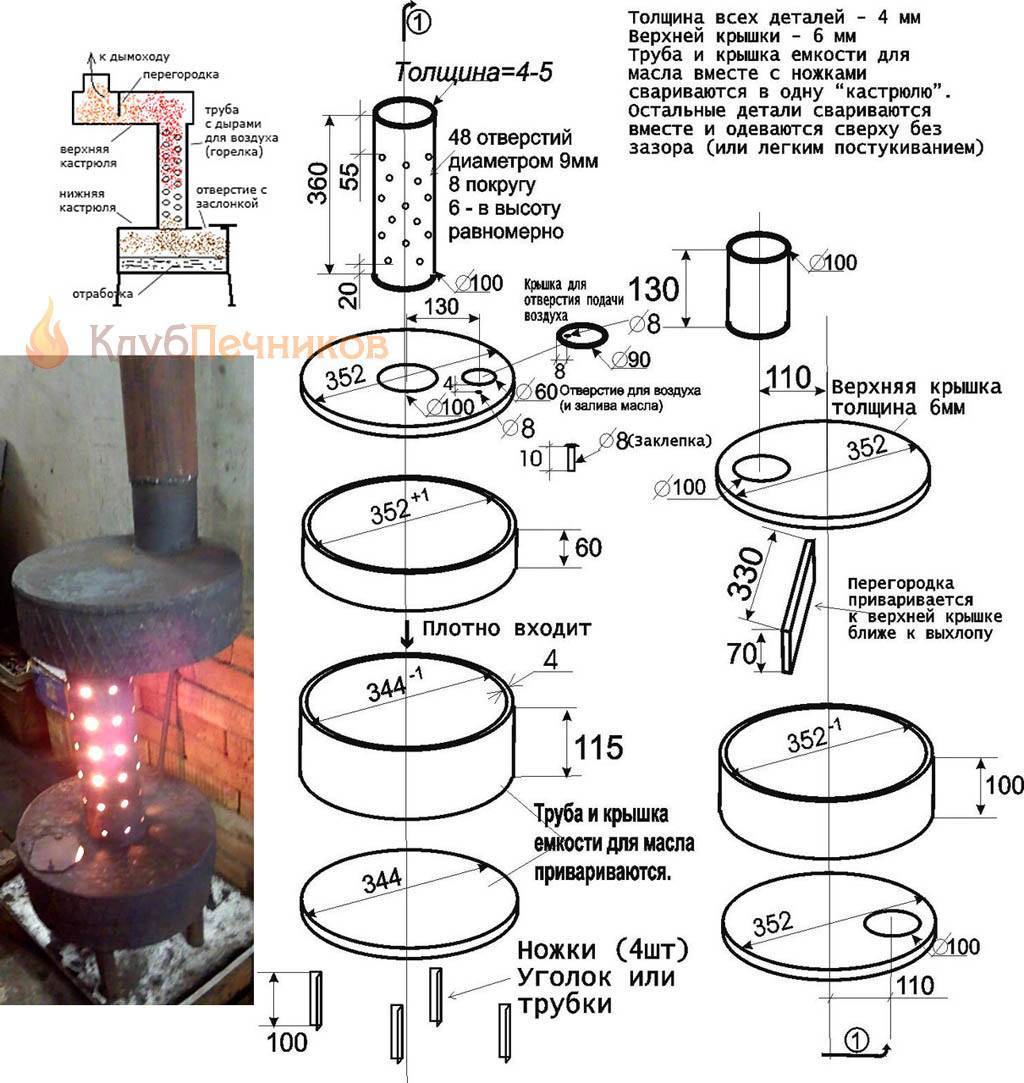

Гаражная печь на отработке из труб

В топливном резервуаре («нижняя кастрюля» на рис.) масло горит при дозированном отверстием с заслонкой (воздушным дросселем) притоке воздуха. Теплота пламени почти полностью идет на испарение горючего. В «трубу с дырами», «горелку» воздух поступает свободно. Здесь, в газификаторе с камерой сгорания, горение усиливается и происходит пиролиз паров масла, в результате чего образуется смесь легких горючих газов.

Печь из трубы на отработке для небольшого гаража

Самые легкие фракции сгорают сразу, а остатки догорают в «верхней кастрюле» – дожигателе. Дожигание происходит в общем в 2 стадии; чтобы они не мешали друг другу и не портили КПД печи, дожигатель разделен неполной перегородкой. Как выглядит такая печь в металле, показано слева внизу на рис.

Двухкамерная печь из труб на отработке развивает мощность до 18-20 кВт при довольно скромных размерах; ею можно обогреть гараж для 2-х автомобилей размером 7х8 м. В однобоксовый гараж для семейной/бюджетной машины более подойдет однокамерная печка мощностью до 5-7 кВт, для нее и отработки требуется меньше.

Благодаря уменьшению мощности удалось свести весь жаровой тракт в одну реакторную колонну, для которой использована газовая труба 150 мм, см. рис. справа. Резервуар – из 5-л пропанового баллона, но его размеры не критичны. Резервуар от описанной выше печи сюда тоже вполне подойдет.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

• Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
• Задняя стенка полностью заваривается, на фасаде монтируется дверца.
• Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
• При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
• Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

• Отрезают часть трубы длиной примерно 0,8 м.
• Зачищают отрезные края.
• Снизу приваривают днище — круг такого же диаметра, что и сама труба.
• Вырезают внизу проём поддува.
• Монтируют колосники. Они располагаются несколько выше отверстия поддува.
• Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Вам также будет интересно:

Подготовительные работы

Так как самодельная железная печь для бани изготавливается из материала, склонного к накаливанию, то его нужно закалить прежде, чем собирать устройство. После того как все нужные детали будут вырезаны, их необходимо любым способом нагреть до состояния, когда металл покраснеет. Когда этот момент настанет, то можно начинать медленно остужать материал. Часто случается так, что после процедуры отпуска сырья его коробит. Это не проблема. Вернуть форму можно при помощи молотка. Также стоит еще раз измерить все листы. Если какие-то слишком сильно вышли за рамки, то нужно их еще раз подрезать до нужных габаритов. Это очень важный момент, так как он исключит возможность коробления металла во время эксплуатации печи.

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Труба – отличный «полуфабрикат» для сооружения печи

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Заготовку следует разрезать на две части, размером 0,6 и 0,9 метров соответственно. Более длинный отрезок необходим для сооружения топки и каменки, а оставшийся кусок пойдет на изготовление бака.

Изготовление печи

Пример использования печи из трубы в бане

• Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
• Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
• Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

Изготовление водонагревательного бака

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

• Для его изготовления используется отрезок трубы высотой 0,6 м.
• К торцовой части отрезка трубы приваривается стальной круг – дно.

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается  горловина с крышкой.

Установка готовой печи

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

• Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
• Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
• Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
• Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
• Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Сборка самодельной печи-каменки

Сборка печи-каменки из металла своими руками включает в себя следующие действия:

• труба делится на две части по 0,9 и 0,7 м соответственно;
• поддувало лучше делать у самого дня трубы, чтобы было проще убирать золу. Для этого сделайте в трубе отверстие диаметром 20 на 5 см. Полученный вследствие вырезания кусок металла не выбрасывайте – из него можно сделать дверцу. Выше поддувала нужно вырезать отверстие для погружения топлива. Старайтесь не повредить металл при работе;
• с наружной части трубы приварите петли и ушки для защелок, а сами защелки на дверцы. Установите дверцы для поддувала и места загрузки;
• вырежьте круг из листа диаметром 0,7 м и отверстие для колосниковой решетки посередине него. Если вам не удалось ее приобрести готовую, то изготовьте самодельную из стального прута. Круг нужно приварить изнутри несколько выше поддувала. Наша топка готова;
• сделайте с обратной стороны трубы вырез для полива камней и установите дверцу;
• сделайте конструкцию для укладки камней из металлических прутьев. Размеры следует подбирать исходя из средних размеров камней, которые вы планируете засыпать в печь;
• засыпьте внутрь камни. Затем вырежьте еще один круг с 0,7 мм диаметром, просверлите в нем дымоходное отверстие, чтобы оно располагалось вблизи дальней стены печки. Приварите сначала трубу, затем к бункеру дымоходный круг;
• приварите к большому куску трубы небольшой, сделайте в баке отверстие для крана и приварите;
• вырезаем еще один круг и делим на две разные части. В той, которая больше размером, делаем отверстие дымохода, и прикладываем ее поверх всего сооружений и привариваем отверстие;
• закрепляем меньший отрезок при помощи петель, затем через него будет набираться вода в бак.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

• диаметр сечения – 0,5-0,55 м;
• толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

• стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
• сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

• облегченные;
• обыкновенные;
• укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Конструкция печи

До начала работ необходимо определиться с тем, как будет выглядеть печка. Так как сварить печь для бани из трубы можно в двух вариантах: в горизонтальном и вертикальном исполнении.

У каждой модификации свои преимущества, поэтому выбор делают исходя из конкретных условий и приоритетов:

1. Вертикальная печка занимает небольшую площадь пола, равную радиусу трубы. Этот вариант предпочтителен в помещениях с дефицитом места.
2. Горизонтальный вариант дает возможность расположить печку так, что в парильне находится только парообразующая часть печи (каменка), а топка выносится в предбанник.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:. Они бывают трех видов:

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Конструкция стальной печи

Итак, начнем сразу же с предупреждения. Металлическую печь в баню своими руками сделать можно, если вы являетесь неплохим сварщиком. Соединения частей прибора обычно производится с помощью электросварки, к тому же сварка должна производиться не точечно, а пошовно. Только таким образом можно добиться полной герметизации стыков.

Теперь выбираем конструкцию. Даже, смотря на заводские образцы, даешься диву, каково же разнообразие предложений. А что уж говорить о самодельных вариантах. Что только не увидишь: круглые печки, квадратные, прямоугольные, вертикальные и горизонтальные, с открытой каменкой и закрытой. И самое главное, из чего их только не делают: из бочек, труб, листового железа. В общем, отечественный домашний мастер на славу разгулялся.

Кстати, на рынке встречались такие конструкции, которые предполагают различное расположение частей агрегата в разных комнатах здания бани: в парилке – каменка, топка в предбаннике, водогрейный бак в моечной. Чтобы выбрать определенную модель, вам необходимо соотнести ее с объемом бани, количеством помещений, условиями эксплуатации. Не забывайте и о декоративной части процесса. Хотя это не самый важный момент, ведь даже самую плохенькую печку можно спрятать за кирпичной облицовкой, придав ей презентабельный внешний вид.

Сборка прибора

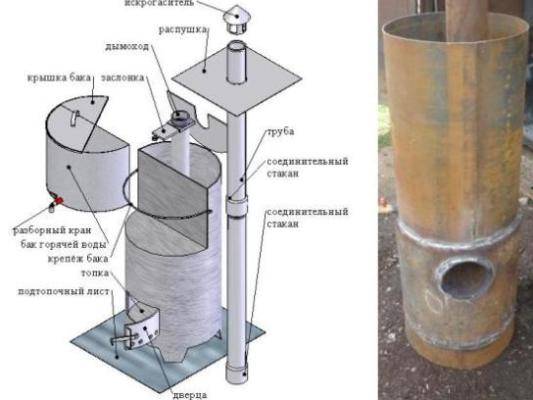

Мы предлагаем рассмотреть процесс сборки отопительного агрегата вот по этому чертежу (простая печь для бани).

Чертеж стальной печки

Размеры агрегата можно изменять в зависимости от необходимой мощности. Вам, в принципе, потребуется труба диаметром 500-700 мм с толщиною стенки не меньше 10 мм.

• В трубе необходимо в самом низу сделать прямоугольное отверстие размером 20×5 см. Это будет поддувало.
• Затем изнутри к стенкам чуть выше поддувала приваривается колосниковая решетка. Ее можно сделать своими руками, а можно приобрести готовую в любом строительном магазине.
• Далее над поддувалом вырезается проем для топки. Потом на нее необходимо будет навесить дверцу, поэтому заранее позаботьтесь о петлях.
• Определяете объем камеры сгорания и прямо над ней внутри привариваете еще одну колосниковую решетку, но лучше, если она будет усилена арматурой. Это место для укладки камней.
• Чуть выше второй решетки с противоположной стороны делается отверстие, через которое можно будет поливать разогретые камни.
• Заполняем каменку камнями.
• Вырезаем из листового железа крышку, а в ней отверстие под дымоход. Устанавливаем ее над каменкой.

Самодельная печь из трубы

В принципе, печка готова, в таком виде ее уже можно устанавливать в баню и эксплуатировать. Но считается традиционно, что в устройство печи для бани обязательно должен входить и водогрейный бак. Его изготовить можно из точно такой же трубы. Отрезается кусок трубы и приваривается к крышке печки. В нижней части емкости приваривается сливной кран, через который можно будет набирать горячую воду. Дымоход проходит сквозь объем воды, нагревая ее. Дополнительно можно поверх бака установить точно такую же крышку, как и нижнюю.

Кстати, эту крышку можно сделать из двух частей: большой и малой. Большая часть будет статичная, через нее будет проходить дымоход. Малая же будет работать в качестве открывающего устройства, поэтому рекомендуется прикрепить ее к корпусу бака на петли. Хотя это не принципиально, крышка может просто сниматься, правда, это не очень удобно, ведь в процессе нагрева воды она сама станет горячей.

Итак, напоминаем, что основное требование к стальным печкам – это качество сварного шва. Именно от него зависит надежность прибора и герметичность всей его конструкции, ведь угарные газы и дым должны выходить только через дымоход, а не через стыки узлов.

Горизонтальный вариант с открытой каменкой

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Преимущества и недостатки

Положительные и отрицательные качества присущи практически любому предмету, изготовленному самостоятельно. Не входит в разряд исключений и банное оборудование. Среди преимуществ этого устройства необходимо отметить следующие качества:

• отличная возможность транспортировки;
• длительный срок службы;
• термостойкость;
• применение любого вида топлива;
• быстрый прогрев парилки;
• простота и удобство пользования.

Имеющиеся в самодельной печи некоторые недостатки не смогут затмить вышеперечисленные достоинства. Однако отметим и их:

• теплый воздух, исходящий от металлического очага, неравномерно распределяется по парилке, что особенно заметно в больших помещениях, которые требуют установки нескольких печей такого типа;
• быстрое нагревание и остывание конструкции для бани из металла приводит к тому, что возникает постоянная необходимость в подбрасывании топлива, что увеличивает его расход.

Работы по возведению печи

Составные части самодельной печи

Процесс возведения печи не требует наличия особого опыта и профессионализма, но, в любом случае, четкое выполнение инструкции и внимательность к деталям при укладке и установке печи, крайне рекомендуется.

Возводим фундамент

На начальной стадии печка для бани из трубы — своими руками требует возведения фундамента с параметрами высоты 25-30 см для печи.

Для этого:

1. Сбиваем опалубку размером 1х1 м и с высотой до 20 см;

Опалубка для заливки фундамента для печи

1. Укладываем арматуру в один слой вдоль и поперёк квадратами 20х20 см;
2. В местах соединения арматуру скрепляем друг с другом вязальной проволокой;
3. В землю по краям решетки вбиваем 4 штучки арматуры, к которым привязываем решетку на весу;

1. После двух недель после заливки, следует открыть двери и окна в бане и залитый фундамент обложить мокрыми отрезками ткани. Это проделывается, чтобы избежать образования трещин при высыхании фундамента.

Фундамент для печи

Подготовка и сборка печи

Для начала следует разрезать трубу пополам. Более длинный отрезок трубы потребуется для установки топки и каменки, а другой для бака для воды.

Этапы сборки

Теперь можно приступать к изготовлению самодельной печки из трубы для банного помещения.

Для этого:

• Снизу трубы вырезается отверстие для поддувала шириной 18-20 см и высотой 5-6 см;
• Над поддувалом свариваем стальную пластину круглой формы с толщиной 1,2 см;

На фото показано, как вырезать отверстие для поддувала

• В трубе также вырезается отверстие для топки;
• Для изготовления дверцы кусок металла 25х30 см нужно навесить на петли и приладить защелку;
• Каменку в виде отрезка трубы с размером 30х35 см, фиксируем над топкой таким; образом, чтобы расстояние от дна бака до верха составляло не менее 10 см.;
• Затем заднюю стенку трубы заваривают, а спереди делают дверцу величиной 25х30;
• Каменку наполовину заполняют булыжниками;
• Закрепляют муфту из стали толщиной до 7 мм в верхней части печки;
• К баку для горячей воды приваривают с торца 8 мм круг, с предварительно вырезанным в нём отверстием для дымовой трубы;
• Дымовую трубу бани хорошо фиксируют ко дну бака;

После сборки печи приступаем к её установке.

Для этого:

1. Основание полностью выкладывается кирпичом полностью из кирпича;
2. Второй ряд начинается с кладки поддувала;

1. Далее устанавливается дверка поддувала и сверху укладывается ещё один ряд;
2. В вверху шахты поддувала ставим колосник;

Установка дверцы поддувала

1. Приступаем к укладке топки, после колосника выкладываем два ряда кирпича, оставляя место под дверку топки;
2. После этого, обкладываем дверцу, и кладём последние два ряда;
3. После кладки в течение двух недель печь должна просохнуть.

Самодельные железные печи для бани

Как правило, они имеют конструкцию комбинированного типа. Самодельные металлические печи для бани включают в себя:

• Стальные трубы. Их используют для сооружения дожигателей-искрогасителей, дымовых каналов. Также эти элементы составляют и непосредственно печную трубу.
• Топка. Ее традиционно, как правило, складывают из кирпича. Преимуществом такой топки перед металлической является сниженная теплопроводность. Кирпич медленно разогревается и так же остывает. А металлу свойственно быстрое повышение температуры и такое же скорое охлаждение. Благодаря низкой теплопроводности кирпича температура помещения будет сохраняться на высоком уровне длительное время.
• Прочие элементы. Все они, кроме топки, делаются из листового железа. Желательно для этого использовать сталь.

Установка и эксплуатация печей из труб

Эксплуатация металлических печей связана с риском получения ожогов и возникновения пожара. Поэтому при их монтаже необходимо выполнять следующие правила:

1. Устанавливать над уровнем пола на бетонный или кирпичный фундамент высотой от 20 см.
2. Перед дверцами поддувала и топливника расположить металлический лист.
3. Расстояние от деревянных стен бани до горячих поверхностей печи должно быть не менее 1 метра.

Посмотрев видео инструкцию и разобравшись с чертежами можно своими руками сделать печь для бани из трубы. Задача эта окажется действительно несложной. Конструкция получится с высоким КПД и, при правильной установке и эксплуатации, совершенно безопасной. Главное, выполнять все этапы работ строго по инструкции, не нарушая технологии.
