Программирование многотарифных счётчиков
Для того, чтобы ваш электронный счётчик считал затраты энергии отдельно ночью и днём, его необходимо правильно настроить.
Условно, существует три основных тарифных зоны:
- Т1. Эта тарифная зона рассчитывает электроэнергию также как и индукционный счётчик, то есть не разделяет на дневное и ночное потребление.
- Т2. Рассчитывает потребление электроэнергии в двух временных зонах, в период с 23 до 7 утра по льготному тарифу, во всё остальное время по обычному.
- Т3. Самый продвинутый вариант, это трёхпериодный счётчик, который позволяет делит сутки на зону обычной оплаты, а также на две специальные льготные зоны для всевозможных организаций и промышленных предприятий, условиях которых зависят от рода их деятельности.
Существуют разные типы электронных многотарифных счётчиков, однако, практически все они одинаковы в плане снятия показаний. Поэтому метод представленный ниже подойдёт для большинства моделей электронных устройств учёта потребления элеткроэнергии.
Рассчитываем первый тариф (Т1)
Первым делом заходим в меню прибора, после чего, используя руководство описанное в технической инструкции устройства, выбираем режим Т1. Чаще всего перейти в него можно при помощи поочерёдного нажатия на кнопку Ввод. Если вы всё сделали правильно, значит на дисплее должны показаться: контрольная метка, запись Т1, значение потраченной энергии.
Рассчитываем второй тариф (Т2)
Делаем всё как указано выше, только теперь при помощи кнопки Ввод переходим в режим Т2. После чего на дисплее высвечивается: контрольная метка, запись Т2, значение потраченной энергии.
Имея данные, есть возможность рассчитать стоимость потреблённой энергии. Как это сделать лучше всего показать на конкретном примере. Предположим, мы хотим знать стоимость электрической энергией, потраченной нами за март. Узнаём значения тарифа Т1 и Т2 за 25 февраля.
К примеру, у нас получились следующие значения:
Т1 – 1109,5
Т2 – 627,2
Сумма – 1736,7
А данные, полученные нами 25 марта таким же способом, имеют следующее значение:
Т1 – 1205,3
Т2 – 718,8
Сумма – 1924,1
Далее нам следует отнять для каждого тарифа от значений на 25 марта значения на 25 февраля, получаем:
1205,3 – 1109,5 = 95,8
718,8 – 627,2 = 91,6
Общее потребление: 1924,1 – 1736,7 = 187,4
Вот таким образом мы можем получить значение затраченной энергии за месяц по многотарифному электронному счётчику. А уже потом, зная свой тариф, можно высчитать стоимость потреблённой электрической энергии, для этого необходимо умножить полученное количество потраченной электроэнергии на тариф.
Существуют разные типы электронных многотарифных счётчиков, однако, практически все они одинаковы в плане снятия показаний
Порядок снятия показаний счетчика электроэнергии
Счётчики электричества бывают нескольких типов:
- индукционные;
- электронные;
- однотарифные;
- мнготарифные.
Индукционный прибор однотарифный, не создаёт сложностей в снятии показаний. Суть его работы заключается в двух электромагнитах в конструкции, расположенных относительно друг друга под углом в 90⁰. В магнитном поле расположен диск из алюминия.
Электронные счётчики имеют ряд преимуществ в сравнении с индукционными, по этой причине они постепенно вытесняют последние:
- компактность;
- многотарифность;
- учитывается активная, реактивная мощность;
- высокий класс точности;
- доступно дистанционное снятие показаний и автоматическая отправка данных.
Принцип работы электросчётчика основан на микроконтроллере, измеряющем импульсы тока. Контроллер обеспечивает защиту аппарата от аварийных ситуаций. Импульс проходит сквозь датчики, затем выводится в микросхемы. Далее, преобразованная в киловатты информация высвечивается на экране.

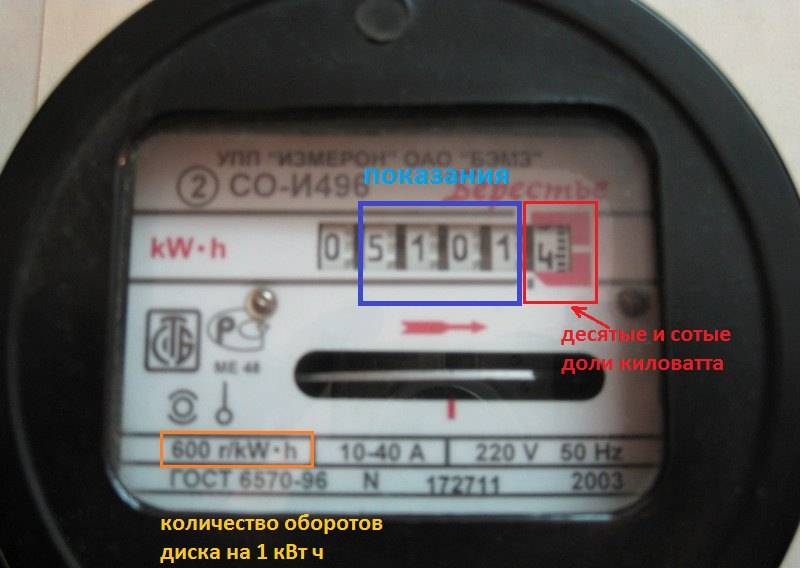

Снятие показаний со счетчика индукционного типа
Учёт израсходованной энергии с данного аппарата довольно прост. Достаточно списать данные с индикатора, на котором отображено общее количество потреблённого электричества за всё время эксплуатации. Чтобы рассчитать сумму оплаты, из полученного числа вычесть показания прошлого месяца и умножить на установленный энергосбытовой компанией тариф.
Полученные показания счётчика вписать в квитанцию. Периодически энергетическая компания осуществляет контроль за корректной работой аппарата, поэтому пользователь должен обеспечить сотрудникам доступ к нему.
Списывать следует только целые киловатты, десятые и сотые не нужны для подачи. Существуют модели счётчиков без указания долей.
Снятие показаний со счетчика электронного типа
Внешняя панель электронных счётчиков может напугать и ввести в заблуждение. На самом деле, в снятии показаний с электросчётчиков нет ничего сложного. Существует несколько разновидностей подобных устройств учёта электроэнергии:
- Однотарифный (Т1) — учитывает использованное электричество вне зависимости от времени суток, согласно единой тарификации;
- Двухтарифный — сутки делятся на две фазы: ночную (Т2) и дневную (Т1), рассчитывающиеся по разным тарифам. Ночью использование энергии значительно дешевле.
- Трёхтарифный — помимо ночной (Т2) и дневной фаз (Т1), существует пиковая (Т3). В этот период электроэнергия рассчитывается по завышенному тарифу по причине максимального использования электроэнергии.
Чтобы снять показания со счётчика электронного типа, нужно списать информацию по каждой фазе, в зависимости от типа устройства. Для этого нажмите на панели прибора кнопку «Ввод». Жмите её до тех пор, пока на дисплее не отобразятся данные Т1 и перепишите их в блокнот. Нажмите кнопку ещё раз, перепишите показания Т2, и так далее в зависимости от количества тарифов на счётчике.
Чтобы рассчитать общую стоимость за электричество, нужно умножить каждое списанное показание на тарифы: день, ночь, пик. Полученные значения сложить между собой. Общая сумма и будет оплатой за электричество за прошедший месяц.
Чтобы снять показания с нового счетчика электроэнергии, нужно заглянуть акт, выданный пользователю при установке устройства. В нём записаны данные, снятые с аппарата после монтажа при введении его в эксплуатацию. Когда придёт время передавать информацию об использованной электроэнергии, достаточно списать цифры с дисплея. Для расчёта суммы оплаты нужно вычесть из выписанных показаний данные из акта и умножить на действующий тариф.
Общедомовые нужды
За свет в лифте тоже платят жильцы ОДН — это разница между показаниями общедомового прибора учета электроэнергии и суммой показаний индивидуальных приборов учета всех жилых и нежилых помещений в многоквартирном доме.
Сюда входят затраты электроэнергии на следующие административные части жилого здания:
предбанники, площадки и лестницы, чердачные помещения, крыши, лифты и лифтовые шахты, встроенные парковки, мастерские, различные технические помещения в которых находятся инженерные возведения, а также колясочные;
другие конструкции, которые предназначены для содержания и пользования многоквартирных домов, в том числе трансформаторные подстанции и тепловые пункты;
спортивные и детские площадки, которые расположены в границах земельного участка многоэтажного жилого здания.
То есть учитывается весь расход электроэнергии, которая уходит на комфортное пользование и благоустройство дома.
Чем больше квартира – тем выше плата за ОДН
В целях стимулирования жильцов квартир к экономному использованию энергоресурсов в Российской Федерации была установлена такса на электроэнергию, потребляемую для общедомовых нужд.
Закон № 307 «О порядке предоставления коммунальных услуг гражданам» вступил в силу весной 2006 года, и энергокомпании получили право на добавление в платежные документы суммы за энергию, использованную в нежилых помещениях.
Первое время расчет расходов на ОДН проводился точно по нормам. Суммы за пользование энергоресурсами начислялись мизерные.
Но после утверждения резолюции № 344 «О внесении изменений в некоторые акты по вопросам предоставления коммунальных услуг» руководством России в 2013 году плата рассчитывается пропорционально квадратуре жилплощади собственника. Сумма выплаты зависит от того, есть ли в наличии счетчик общедомовой регистрации.
Возьмите на заметку: чтобы рассчитать правильно показания ОДН за электричество, нужно изучить формулы, которые утверждены властями и необходимы к использованию.
Как правильно снять показания счетчика?
Счётчики бывают двух конструкций:
- Индукционные – это «старинные» громоздкие приборы с вращающимся колесом.
- Статические – или современные электрические.
У многих ещё стоят индукционные, но уже чётко видна тенденция перехода на электронные модели – они и считают точнее, и выглядят лучше, и не шумят.
При снятии показаний с индукционного прибора, обращают внимание на первые 5 цифр (у некоторых моделей 4). Последняя цифра обычно ставится немного отдельно или выделяется другим цветом, она относительно быстро вращается – ее, как правило, не пишут в квитанцию (для ровного и более простого счёта) – это показания после «запятой» в десятичной дроби
Последняя цифра обычно ставится немного отдельно или выделяется другим цветом, она относительно быстро вращается – ее, как правило, не пишут в квитанцию (для ровного и более простого счёта) – это показания после «запятой» в десятичной дроби.
Данные лучше снимать в один и тот же день месяца. В некоторых регионах страны принято самостоятельно звонить в МЭС или РЭС (в назначенный день) и сообщать показания.
В противном случае, организация делает расчёты исходя из среднего потребления за последние месяцы – эти данные и будут отражаться в квитанции.
Как снять показания с электронного счётчика, многотарифные показания
Электронный прибор может считать единый тариф, а может быть настроен на учёт для нескольких тарифов (разные тарифы вводятся в целях экономии – днём немного дороже обычного, а в ночное время намного дешевле).
В меню прибора выбирается нужный режим (смена режимов обычно производится многократным нажатием кнопки ввод):
- Т1 – для однотарифных.
- Т2 – для раздельной оплаты льготного периода с 23:00 до 7:00 утра.
- Т3 – один стандартный тариф и два льготных.
При поочерёдном выводе на дисплей этих режимов (Т1 и Т2), прибор будет показывать разные показания, которые «набежали» за месяц по данному тарифу.
Разница с предыдущими показаниями вычисляется для каждого тарифа отдельно.
Как снять показания с электросчётчика при его замене
Счётчики меняют ввиду их устаревания, при подозрениях на неточные показания и для периодической проверки в лаборатории. Что делать с показаниями, если старый счётчик демонтировали и поставили новый?
До того, как старый счётчик будет снят, на бумагу переписываются показания с него.
Нужно будет погасить оставшуюся на счётчике неоплату.
Все остальные манипуляции сделает контролёр.
Он опломбирует новый счётчик, составит документы на него и передаст их в обслуживающую организацию.
В следующий раз квитанция придёт уже с новым номером и показаниями поставленного счётчика.
Кстати, многие интересуются, можно ли заменить электросчётчик самостоятельно? Да, можно, но предварительно нужно поставить в известность РЭС (можно по телефону).
Но опломбировать счётчик должен контролёр компании.
По нормативу
Если электросчётчик не установлен, потребитель оплачивает поставку ресурсов по действующим нормативам. Нормативные показатели и тарифы утверждаются местными органами власти, с учётом затрат на производство и передачу электрической энергии, а также индивидуальных особенностей региона, влияющих на себестоимость ресурсов.
Если отсутствие индивидуального прибора учёта объясняется невозможностью его установки по техническим причинам, расчёт выполняется по следующей формуле:
П = к × Н × Т, в которой
- П – сумма ежемесячного платежа;
- к – количество официально зарегистрированных жильцов на указанной жилплощади;
- Н – нормы потребления, установленные в регионе;
- Т – величина тарифа, определяющего стоимость одного киловатт-часа.
Если отсутствуют технические причины, по которым невозможно установить электросчётчик, к указанным множителям в формулу дополнительно включается повышающий коэффициент. Его применение объясняется тем, что власти пытаются заинтересовать собственников в установке индивидуальных приборов учёта.
Количество проживающих определяется по официальным регистрационным данным. Но если в ходе проверки представители управляющей компании выявят лиц, находящихся на указанной жилплощади дополнительно, сумма оплаты будет начисляться с учётом незарегистрированных жильцов.
Пример расчёта
Рассмотрим пример расчёта для семьи из Москвы, состоящей из 3-х человек. Двухкомнатная квартира не оборудована электроплитой, и электрическая энергия не используется для отопления помещения.
Тариф, установленный для данных условий, составляет 5,47 руб. за 1 кВт-ч при норме потребления 56 кВт-ч на человека.
Сумма вычисляется по указанной выше формуле. После подстановки фактических значений, получим:
П = 3 × 56 × 5,47 = 918,96 руб.,
Для ситуации, когда установка счётчика не представляется возможной технически. В противном случае полученный результат необходимо дополнительно умножить на 1,5. Тогда платёж возрастёт до 1378,44 руб.
Чем отличаются электронные счетчики электроэнергии
Электронные счетчики от индукционных отличаются совсем другими подходами в подсчете израсходованной электроэнергии. Вместо механических табло, в них используются электронные цифровые, причем это табло может отображать не только количество израсходованной энергии, но и другие данные, например, дату, время, тариф и т.д., через каждые несколько секунд.
В подобных моделях снятие показаний сводится к тому, чтобы дождаться, пока на экране появятся нужные цифры. Можно не ждать, пока появятся эти цифры, а нажать на определенную кнопку, после чего цифры тут же появятся на табло. Особенно это актуально по отношению к многотарифным счетчикам, когда стоимость дневного, вечернего или ночного тарифов отличаются. При этом счетчик ведет учет энергии именно по каждому тарифу в отдельности, а также показывает общее число истраченной электроэнергии.
На фото внизу можно увидеть, что на экране электросчетчика слева можно увидеть значок «Т1», а несколько правее цифры «72,69». Чуть дальше можно увидеть обозначение «кВт ч.». Эти цифры показывают, сколько электроэнергии израсходовано по дневному «Т1» тарифу. После записи этих цифр, их передают в абонентскую службу или используют для индивидуальных расчетов.
Пример показаний двух тарифного счетчика
Несмотря на то, что счетчик электронный, следует передавать целые числа, без цифр после запятой. В данном случае счетчик показывает «72,69», то передавать учетной организации следует цифру «72».
Счетчик «Меркурий 200»: как снимаются показания
Электронные счетчики электрической энергии «Меркурий 200» выпускаются, как однотарифными, так и многотарифными. Отличить их можно по цифрам, которые идут после запятой. Однотарифные счетчики имеют обозначение, как «Меркурий 200.00», а многотарифные, как «Меркурий 200. 01, 02 и 03». То есть может стоять обозначение 01, 02 или 03, что соответствует количеству зон. При этом выпускаются модели без пультов управления и с пультами управления.
Как правило, процесс снятия показаний не зависит от модели, хотя придется несколько раз нажимать на кнопку «Ввод». Главное, чтобы знать, какие цифры, какой зоне соответствуют.
Электросчетчики данной модели поочередно показывают на электронном табло время, дату, а затем тарифы в зависимости от зоны их действия. В первую очередь показывается время в обычном тарифе, а часы, минуты и секунды можно увидеть несколько выше. Через несколько секунд, на экране высвечивается дата, в обычном формате: число, месяц и год.
меркурий 200 время и дата
Следующий этап – это информация по тарифам. Слева в углу и сверху появляются обозначения «Т1», «Т2», «Т3» или «Т4». Количество этих символов зависит от модели электронного счетчика. Именно в этот момент следует записать все показания, которые относятся к соответствующим тарифам. Записывается целая часть цифр, до запятой.
Показания двух тарифов
Как только счетчик покажет все тарифы и количество использованной электроэнергии отдельно по каждому тарифу, он показывает общую сумму киловатт/часов.
Периодичность высвечивания данной информации – порядка 5-10 секунд. За это время, особенно без паники, можно успеть записать все данные. Если не получается это сделать, то можно воспользоваться кнопкой «Ввод», которая расположена под красным светодиодом. Нужно нажимать на кнопку до тех пор, пока на табло не появится соответствующая информация. Это не так уж и сложно.
Калькулятор расчёта по двухтарифному счётчику электроэнергии
Если у Вас установлен двухтарифный прибор, то необходимо рассчитать две суточные зоны: день и ночь. Ставки, действующие в ночное время, дешевле, поэтому необходимо учитывать эти нюансы при расчётах.
Узнать, сколько будет составлять ежемесячная оплата за потреблённый ресурс, поможет калькулятор электроэнергии онлайн, действующий по Московской области. Для получения значения достаточно ввести следующие данные:
- местонахождение объекта (город, пригород);
- показания с приборов учёта.
Расчёты проходят в автоматическом режиме после нажатия на кнопку “Рассчитать”.
Если Вы уже пробовали самостоятельно рассчитать сумму к оплате или пользовались онлайн-калькулятором, то мы просим поделиться своим опытом
Ваше мнение очень важно для других потребителей, так как на его основе они могут сделать выводы и найти наиболее приемлемый для себя вариант расчётов электроэнергии
Для ежемесячной оплаты за потребленную электроэнергию, необходимо передавать данные в абонентскую службу или самостоятельно проводить расчеты. В любом случае, необходимо снять показания счетчика электроэнергии, а потом провести соответствующие действия. Как это сделать — рассмотрим дальше.
Как снять показания счетчика электроэнергии день-ночь?
Ввиду большого ассортимента электронных моделей дать единый алгоритм действий не представляется возможным. Подробная инструкция приводится в техдокументации, которой комплектуется каждое устройство. Далее в статье мы подробно распишем процесс для наиболее распространенных моделей, а пока расскажем об общем принципе расчетов по двухтарифной системе.
Все электронные счетчики имеют встроенные часы, что позволяет производить учет расхода электроэнергии для различных временных зон. В двухтарифных моделях их две — Т1 (день) и Т2 (ночь), время их действия было приведено в таблице выше. Для каждого периода ведется отдельный подсчет. При этом устройство хранит в памяти показания предыдущего отчетного периода, что довольно удобно для расчета. Проще всего объяснит процесс на примере.
Допустим, 20 октября нам необходимо снять показания, на текущую дату они следующие:
- Для тарифа Т1 – 2052,95 кВт*ч.
- Т2 – 1024,16.
- Всего – 3077,11.
Переписываем эти данные в квитанцию и вызываем информацию по предыдущему отчетному периоду (20 сентября), допустим, у нас отображается:
Считаем разницу, после чего записываем результат:
Заносим эти данные в квитанцию. Далее вычисляем оплату путем умножения на их стоимость в соответствии с текущими тарифами. Например, согласно информации в приведенной выше таблице, для С.-Петербурга эти расчеты будут следующими:
Т1 — 160,14 х 4,55 = 728,67 руб.
Т2 – 98,06 х 2,62 = 256,92 руб.
Всего – 728,67 + 256,92 = 985,59 руб.
Как осуществляется подача показаний счётчиков электроэнергии
Физические лица обязаны самостоятельно передавать местному отделению компании Энергосбыта данные о фактически потреблённой электроэнергии. Ранее представители энергокомпаний самостоятельно осуществляли ежемесячный обход квартир потребителей для снятия показаний и проверку приборов учёта электрической энергии. Теперь сверка производится ежеквартально, а владельцы электросчётчиков должны самостоятельно снимать показания и передавать их поставщику услуги.
Законодательством определены сроки подачи показаний индивидуальных приборов учёта газа, воды и электроэнергии. Теперь данные должны передаваться компании-поставщику в период 23−26 числа каждого месяца. В том случае если данные будут сообщены позже, то расчёт будет производиться на основании среднемесячного потребления с учётом социальной нормы в 50 кВт/ч. Такой расчёт осуществляется в течение 3 месяцев, после чего он будет выполняться по нормативам.После получения от потребителя новых данных или снятия показаний контроллером расчёт будет корректироваться в соответствии с фактическими показателями.
Современные электросчётчики имеют возможность автоматически удалённо передавать данные с прибора учёта напрямую поставщику услуги. Это очень удобно и экономит время и деньги.
Куда нужно передавать данные счётчика
Есть несколько вариантов передачи энергокомпании данных с электросчётчика. Можно посетить местное отделение поставщика электроэнергии, заполнить в бланке графу текущих данных прибора учёта и опустить её в ящик приёма показаний. Ещё одним способом является передача информации, посредством интернета, зарегистрировавшись на официальном сайте компании Энергосбыта и получив доступ в личный кабинет, где в соответствующих полях нужно ввести показания счётчика электроэнергии. Также передачу данных можно сделать в телефонном режиме, позвонив в call-центр компании и продиктовав их оператору.
Статья по теме:
Показания счетчика электроэнергии: как снять данные с прибора
Для начала стоит узнать о том, как снимать показания с электрического счетчика. Итак, потребитель электроэнергии должен в обязательном порядке производить оплату в полном объеме израсходованного электричества. Для этого он обязан передавать снятые указания с счетчика электричкой энергии в необходимую инстанцию, либо же произвести расчет электропотребления самостоятельно.
Как снять показания с электросчетчиков индукционного типа:
Все приборы индукционного вида оснащаются специальным крутящимся колесиком, которое размещено под рамкой с цифрами. Эти сведения нужны для того, чтобы производить расчет и передачу показаний.
- От количества цифровых значений и от модели того или иного прибора будет зависеть, какие именно показания счетчиков электрической энергии следует передать.
- В основном, табло счётчика индукционного вида отображает нам от пяти до семи цифр. Самая последняя цифра выделена из общего числа за счет цвета, разницы в размере либо запятой. Иногда, могут быть выделены 2 последних числа.
- В момент снятия сведения с счетчика электроэнергии не берутся в учет числовые значения, которые идут после запятой. Эти сведения отображают десятые и сотые доли киловатта. Исходя из этого, они не берутся в расчет.
Следует обратить свое внимание на то, что есть такие модификации приборов, где запятая, либо другой вид выделения просто отсутствует. В данной ситуации для того, чтобы выполнить расчет, следует взять все числовое значение, которое отображается в табло, иначе, будут иметь место расхождения при оплате, которые вы все равно должны будет оплачивать
Как правильно снимать показания счетчика электроэнергии
После монтажа либо замены электрического счётчика в квартире, либо частном доме владелец получает на руки соответствующий акт, который подтверждает правильный монтаж устройства. В данный документ записываются начальные цифровые значения.
Для снятия сведения с прибора, необходимо на бумагу перенести все те числа, которые отображаются данным устройством на сегодняшний момент, без учета цифр после запятой. Кроме этого, в рассвет не берутся нули, которые стоят до первого значимого числа. Т.е. один и более.
Для того, чтобы провести расчёты, потребуются сведения по прошедшему месяцу. В самый первый месяц после монтажа оборудования, данные цифры следует брать из акта. Затем вам нужно будет вести специальный журнал учета либо сохранять все чеки, для фиксации показателей.
Некоторые абонентские компании избавляют потребителя электрической энергии от надобности самим выполнять расчеты. Потребителю нужно будет только передавать вовремя сведения за определённый промежуток времени. Данная процедура стала возможной благодаря специально разработанной автоматизированной системе, которая самостоятельно либо при помощи оператора вносит сведения на лицевой счет, производит расчет всех начислений и формирует чек. В данном случае потребитель лишь вносит оплату на базе выставленного счета.
Как рассчитать оплату по данным показаний счетчиков электроэнергии
Если вы решите рассчитать сумму оплаты за электроэнергию, то воспользуйтесь следующими советами. Сумму для оплаты счета по эклектической энергии вы можете рассчитать сами. Для этого, вам необходимо от прошлых показаний отнять последние данные. В результате у вас должно получиться то количество электричкой энергии, которое было израсходовано за последний промежуток времени. Вам нужно лишь умножить его на действующий тариф.
К примеру, если на вашем счетчике отображено числовое значение 5205 кВт, а прошлый показатель составил 4955кВт, то расчет будет таким: 5205 – 4955=251кВт (расход электрической энергии).
В момент обнуления счетчиков показания следует переписать с учетом всех указанных нулей, а в начале номер нужно поставить цифру 1
Но все же, значения, указанные после запятой не нужно брать во внимание
К примеру, если на вашем счетчике отображено 00001,7кВт, следует переписать данное значение как 100001.
Из данного показателя нужно вычесть предыдущие значение, а получившийся результат умножить на тариф. Такой метод подсчета применяется один раз, после этого снимать показания нужно по стандартной схеме – без предшествующих нулей и дополнительных единиц.
