Как проверить счетчик электроэнергии в домашних условиях

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Предлагаем ознакомиться Как сделать хрен в домашних условиях. Рецепты приготовления на мясорубке с майонезом, уксусом пошагово с фото

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения

Это помогает в снятии показаний счетчика.

Возьмите на заметку: электронные трехфазные счетчики обычно имеют журнал событий, в которых отмечаются все изменения в «работе» тока для своевременного устранения неисправностей.

При выборе электронного электросчетчика лучше остановиться на моделях в большим гарантийным сроком и указанным сроком службы, а также проследить, чтобы в городе была мастерская компании.

Проверка на точность

Каждый потребленный киловатт энергии должен сопровождаться определённым количеством миганий индикатора счётчика. Вам потребуется подключить нагрузку в сеть и посмотреть, сколько раз загорится диод, затем сравнить полученное значение с нормативным. Для нахождения данных нужно произвести некоторые расчёты.

Этапы проверки:

Выключите все электроприборы. Приготовьте один, которым будете производить расчёты;
Посмотрите сколько энергии он «берет» из сети (количество ватт). Данные указаны на корпусе или в инструкции. Пусть это будет чайник 800 Вт;

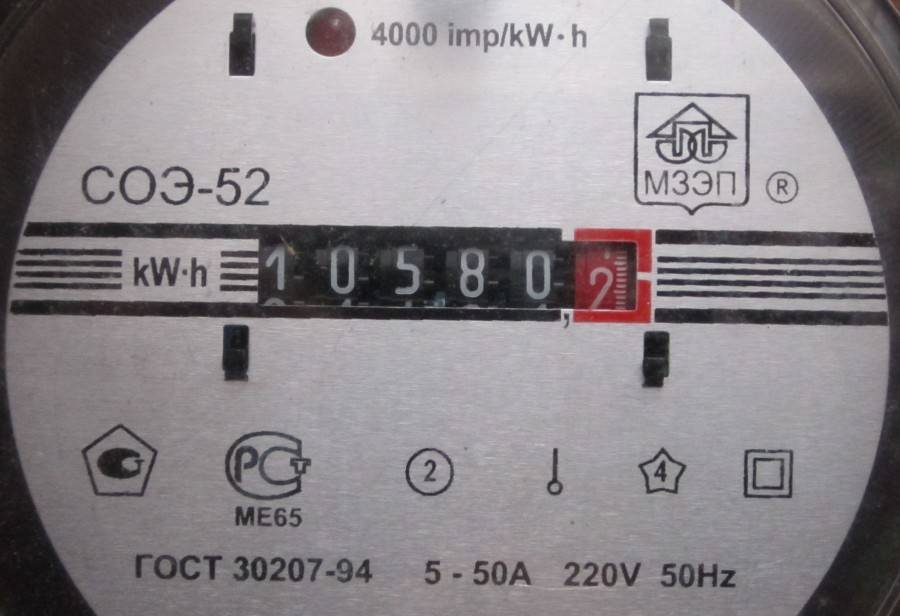

Узнайте передаточное число счётчика (рядом с надписью «imp/kw-h» около индикатора. Передаточное число — количество миганий диода (импульсов счётчика) или оборотов диска при нагрузке 1 кВт в течение часа. Может быть 800,1600, 3200, 6400 и т. д.
Разделите передаточное число на 60 (1час), чтобы узнать количество импульсов или оборотов в течение 1 минуты при нагрузке 1 кВт;
Переведите мощность чайника в киловатты (800 Вт = 0.8 кВт);
Умножьте полученное количество импульсов в минуту на 0.8.

Найденное значение верно для вашего прибора. При его включении в сеть индикатор счетчика должен моргнуть столько раз, сколько у вас получилось. К примеру, для передаточного числа 800 и мощности чайника 800 оно равно 10.6. За 2 минуты – 21.2.

Сделаем проверку. Включите бытовой прибор в сеть и запустите таймер. Быстро переместитесь на лестничную клетку, если счетчик там. Посчитайте количество миганий. Если они равны найденному значению, счётчик исправен.

Тесты на намагниченность

Часто в Сети задают вопросы касательно счетчиков бренда «Меркурий», а также «Нева» на уровень намагниченности. Все дело в том, что эти приборы снабжены специальной антимагнитной пломбой. Если данное устройство пытались остановить при помощи мощного магнита, тогда эта самая пломба изменит свой цвет. В результате при проверке оборудования от обслуживающей и управляющей компаний можно получить серьезные проблемы.

Если устройство не новое и модель его проста, тогда на намагниченность проверяют при помощи иголки. Если ее притянет к панели прибора, тогда он намагничен. Уровень намагниченности спадает, если убрать магнит с панели за два-три дня. Если устройство даже так не хочет размагничиваться, тогда для этого продают специальные демагнитизаторы.

Вот и все, что нужно знать, о том, как проверить электросчетчик в домашних условиях. Эта информация поможет избежать лишних трат по счетам и серьезных проблем.

Абзац следует читать : «Затем выполняют замеры силы тока лампочки. Тестер переводится в режим измерения тока и подключается к лампе. Вместе с силой тока для подсчетов понадобится и мощность лампочки. Это можно узнать при помощи простой формулы из школьного курса физики – напряжение умножается на мощность . Кроме этого, следует также рассчитать сопротивление лампочки – напряжение делится на мощность .

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют

Обращайте внимание на свое тело. Если вы замети. Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Возможно ли воровство электроэнергии?

После проверки на «самоход», если энергия утекает в неизвестном направлении, возникает вопрос: как проверить электросчётчик на предмет воровства?

Нужно сравнить мощность работающих приборов с мощностью, которую показывает счётчик.

Прибором (мультиметром, тестером или измерительными клещами) по фазе замерьте напряжение. Затем сделайте замер силы тока. Сделайте расчет по формуле: I(сила тока) * U(напряжение) / 1000.

Сравните полученные мощности. Рассчитанная по фазе мощность, не должна превышать суммарную мощность приборов, которые потребляли энергию в момент замеров, если это не так – кто-то ворует у вас электроэнергию.

Попробуйте выяснить, ворует электроэнергию. Для этого нужно обесточить свою квартиру и проследить, кто выйдет на лестничную площадку, чтобы разобраться – почему и его приборы не работают.

Проверка прибора учета в домашних условиях

Чтобы проверить правильность показаний счетчика без подручных средств, не снимая его, используйте любой бытовой прибор. Пусть это будет обогреватель.

Посмотрите в инструкции потребляемую им мощность из сети. Допустим, она 2000 Вт. Это значит, что за час отопительный прибор берет из сети 2 кВт.

Отключите все остальные устройства потребления энергии, включая лампочки. Запишите показания счетчика. Включите обогреватель на полную мощность. Подождите 5, 10, 20 минут. Запишите вновь полученные показания, выполнив нужные вычисления.

Сравните значения. Если они совпадают – проблем в работе прибора учета нет. Если нет – счетчик неисправен и требует замены.

Визуальный осмотр схемы подключения

Подключение может быть выполнено с ошибками. Необходимо удостовериться в их отсутствии, заглянув в распределительный щиток.

Если паспорт изделия утрачен, найти схему подключения конкретного счетчика можно в интернете, вписав его название. Также она бывает указана на корпусе – осмотрите его внимательно. Когда есть схема перед глазами – проверьте правильность подключения фазных и нулевых жил.

Помните, что нулевая жила должна уходить в помещение без разрыва. Убедитесь в том, что отсутствуют посторонние провода, тянущиеся не в направлении вашей квартиры (если щиток на лестничной клетке).

Как проверить, подключился ли кто к электросчетчику:

Выключите дома все бытовые приборы, потребляющие электрическую энергию, или переведите автоматический выключатель в положение «Выкл»;
Посмотрите на счетчик. Если продолжает работать (мощность не равна 0/диск крутится/индикатор мерцает)– значит, несанкционированное подключение вероятно. Но причинами такого явления могут быть и другие неполадки, которые нужно исключить, например – наличие самохода.

Это интересно: Как выбрать тепловое реле для двигателя по мощности и току: разъясняем досконально

Проверка на воровство электроэнергии

Если проверка показала, что счетчик считает затраченную энергию верно, но он все равно накручивает много больше, чем могут потребить ваши электроприборы дома, то у вас появился вор. Кто-то из соседей подключился к вашей электроцепи: и вы оплачиваете за него минимум часть энергии, которую тратит он. В худшем случае – вы полностью рассчитываетесь за него. Как же определить, воруют ли вашу электроэнергию? А если да, то кто?

Самый простой способ проверки

Этот способ подходит только для тех электросчетчиков, в которых точно отсутствует самоход:

Отключите в доме свет и все электроприборы, включая холодильник;
Выньте все вилки из розеток (чувствительные счетчики могут «видеть» их);
Подойдите к счетчику и смотрите в течение 10 минут.

В идеале крутить он не должен. Но допускается 1 оборот в 5-10 минут. Если же вы уверены в исправности электрического счетчика (самохода нет), а он все равно накручивает энергию, то у вас появился вор. Но этим способом вы не сможете узнать, кто он.

Сравнение реальной и замеренной мощности

Это более точный метод, как проверить счетчик электроэнергии на воровство. В разделе о проверке показаний вы уже научились измерять фактическую и расчетную работы с помощью мультиметра и клещей. Этот способ аналогичен, только сравнивать нужно не работу, а мощности: мощность реальная (замеренная на фазе) и мощность всех работающих в данный момент электроприборов.

Пример:

Во всем доме работают только: стиральная машинка (на кухне) 2 кВт, холодильник (на кухне) 0,3 кВт и горят 7 ламп накаливания (жилые комнаты) по 100 Вт (в переводе на кВт это 0,1);
Суммарная мощность составляет: 2+0,3+0,1*7=3 кВт. Это мощность, которая нужна для питания ваших приборов;
Замерьте силу тока и напряжение на фазе, умножьте их друг на друга и разделите на тысячу. Если замеры показали 20А и 220В. Их произведение – 4400. А если поделить на 1000 – то 4,4 кВт.

Теперь сравните суммарную мощность приборов и реально потребляемую: 4,4-3=1,2 кВт кто-то расходует за вас, а вы платите. Чтобы определить, кто бы мог воровать энергию, изучите сквозные и скрытые розетки, через которые могут подключаться соседи.

Почему врут электросчетчики

Все приборы учета независимо от их устройства имеют ограниченный ресурс и с этим следует считаться. Со временем точность работы изделий начинает ухудшаться, в результате чего они выдают неверные показания.

Происходит это по следующим причинам:

заводской брак;
окисление контактов;
сгорание провода;
истирание шарниров;
неправильное подключение;
окончание срока службы деталей;
сбой из-за перепада напряжения.

Перед тем как проверить счетчик электроэнергии на правильность работы, необходимо посчитать количество потребителей и суммарную мощность, которую они потребляют в сутки. Это послужит исходными данными в последующих измерениях.

Проверка клещами

Способ хорош точностью измерений, но плох тем, что токоизмерительные клещи – профессиональный инструмент. Покупать ради одной проверки дорого, а достать на время трудно.

Ток, питающий приборы в квартире, совершает работу. Чтобы узнать, точно ли считает энергию электросчетчик, нужно сравнить две работы: реальную (которая совершается фактически) и расчетную (которая показывается счетным устройством). Все измерения сравнивают в ватт-часах.

Расчет фактической работы

Для однофазного счетчика:

При работающих электроприборах измерьте силу тока на фазном проводе, идущем из второй клеммы;
Дополнительно измерьте напряжение;
Умножьте силу тока на напряжение. Получим мощность в ваттах;
Засеките с помощью секундомера время, в течение которого совершается 10 вспышек на электронном или 10 оборотов на индукционном счетчике;
Умножьте мощность на это время в секундах, чтобы получить измерение работы в Джоулях;
Полученное значение поделите на 3600. И получите реально потребляемую мощность в Вт*ч.

Тут работает формула: A1=UIt/3600.

Где U – замеренное напряжение в вольтах, I – замеренная сила тока в амперах, t – время 10 оборотов (вспышек) в секундах. А1 – искомая реальная работа в Вт*ч.

Определение расчетной работы

Начнем с описания передаточного числа. Оно обозначается на каждом счетчике буквами r или А и показывает, сколько оборотов или импульсов совершается каждый раз, как вы расходуете 1 кВт*ч энергии. Тут специальных измерений не надо. Сразу формула: А2=1000n/r.

А2 – это расчетная работа, n – количество оборотов, время которых было измерено при определении реальной работы. r – передаточное число (смотрите на счетчике).

Пример: Передаточное число равно 1400. А2=3600*10/1400. Получим около 25,7 Вт*ч. С трехфазным счетчиком аналогично.

Сравнение работ

Сравните работы А1 и А2. Принято считать счетчик исправным, если расчетная работы не отличается от реальной более чем на 10%. А как посчитать, на сколько отличается?

Формула: |А2-А1|*100/А1 (ответ в процентах).

Пример. Возьмем наши значения и посчитаем: (25,7-24)*100/24=7,08%.

Итог: в нашем примере счетчик исправный. Если же у вас получилось больше 10% — то сделайте официальную проверку, чтобы вам поменяли счетчик.

Алгоритм

Потребитель получает уведомление, снимает счетчик, осуществляет доставку в ЦСМ. После того, как процедура будет завершена, он предоставляет акт поверки в территориальный пункт Энергосбыта.

Учреждением подтверждается допуск к эксплуатации, прибор учета заводится в расчетную схему. Если счетчик не соответствует необходимым параметрам, его обязательно заменяют на новый.

Счетчик электроэнергии с классом точности 2,5 могут не принять к поверке. Согласно ГОСТ 6570-96 “Счетчики активной и реактивной энергии индукционные”, средства учета класса точности 2,5 обязательно заменяют, повторно их поверку не проводят.

Необходимо правильно задокументировать снятие счетчика. Электросчетчики при установке пломбирует и проверяющая организация, и компания-поставщик.

Самостоятельный срыв пломбы запрещен, его могут расценить как попытку мошенничества и намеренного изменения показателей. За это положен административный штраф.

Снимать счетчики должны квалифицированные сотрудники энергоснабжающей организации, которые обязаны:

зафиксировать текущие показания;
сделать акт снятия прибора;
перевести оплату за электроэнергию на период поверки, которая рассчитывается по среднему показателю.

Устанавливает счетчик также представитель компании-поставщика электроэнергии. При этом сотрудник обязательно:

составляет акт установки;
пломбирует прибор, закрепляя пломбу на крышке колодки зажимов.

Если устройство успешно прошло поверку, его обязательно пломбируют. На средстве делают следующие пломбы:

на крышке колодки зажимов устанавливается пломба поставщика электроэнергии;
пломба компании, которая осуществляет поверку, ставится на креплении кожухов.

Конструкция средств измерений должна обеспечивать возможность нанесения знака поверки в месте, которое доступно для просмотра.

Если в силу особенностей конструкции или условий эксплуатации средства нанести знак поверки на само средство нет возможности, его вносят в свидетельство о поверке или в паспорт.

Также возможна поверка счетчиков электроэнергии без снятия. Специалиста ЦСМ вызывают на дом. Он делает поверку, измеряя напряжение в сети и включая в сеть известную нагрузку на определенное время.

Полученные результаты помогают определить погрешность показаний, далее составляется соответствующий акт.

Важно отметить, что владелец электросчетчика имеет право самостоятельно выбирать организацию для поверки.

Нередко поставщики электроэнергии агрессивно навязывают своих поверителей, также широко распространены случаи мошенничества. Если Вам поступают звонки с требованием немедленно заменить счетчики или провести поверку, необходимо перезвонить в Мосэнергосбыт и проверить информацию.

Стоимость услуги

Многих владельцев интересует вопрос, сколько стоит поверка счётчика электроэнергии в 2022 году.

Положение Постановления Правительства РФ №442 от 04.05.2012 г., п.145 регламентирует, что все траты по обеспечению эксплуатации средства учета, его целостности, сохранности ложатся на плечи владельца.

Оплачивает поверку собственник счетчика. Стоимость варьируется в зависимости от выбранного учреждения.

Поверка счетчика без снятия обходится немного дороже, так как отдельно оплачивается вызов специалиста на дом и срочность работы. Но нередко бывает, что поверка без снятия целесообразнее и приносит меньше хлопот.

В качестве примера можно привести стоимость услуг по поверке счетчиков электрической энергии одной из компаний.

Стоимость различается в зависимости от вида счетчиков:

счетчики однофазные активной энергии — 675 рублей;
трехфазные активной энергии или реактивной энергии — 765 рублей;
однофазные и трехфазные активной и реактивной энергии многотарифные — 1500 рублей;
трехфазной активной и реактивной энергии двухнаправленные, многофункциональные — 3300 рублей.

Цена указана без НДС 18%. Нередко за срочность работ по поверке в течение рабочего дня приходится доплачивать 100%, в течение трех рабочих дней — 50%.

Счетчик электроэнергии — собственность владельца жилплощади, в которой он устанавливается. Регулярная поверка должна проводиться для всех действующих счетчиков учета потребления электроэнергии.

Документы, свидетельствующие о проведении периодичных поверок, а также паспорт прибора должны быть обязательно сохранены.

Если соответствующей документации нет, управляющая компания располагает правом счесть прибор непригодным и потребовать его повторной поверки или замены.

Как подключить однофазный электрический счетчик своими руками

Сейчас мы находимся в переходном периоде времени, когда энергоснабжающие организации постепенно модернизируют свою оборудование, переводя его на новые международные стандарты безопасности. В результате жилые здания эксплуатируются с разными типами заземлений.

Поэтому рассмотрим две наиболее актуальных схемы подключения:

TN-C, характерная для старого оборудования;
TN-S, на которую осуществляется последовательный переход.

Схема подключения однофазного счетчика по системе TN-C

В зданиях со старой электропроводкой пока еще существует система подачи электроэнергии по двум проводам, именуемая схемой заземления TN-C.

В электрическом щитке квартиры или дома напряжение на счетчик подавалось через пакетный переключатель или пробки с предохранителями.

Оба вида этих коммутационных аппаратов устарели. У пакетников происходит усыхание внутреннего слоя изоляции и разрушение ее при вращении переключателя. За счет этого возможно создание тока короткого замыкания внутри корпуса.

А любителей пользоваться пробками в наше время надо еще поискать, ибо современный автоматический выключатель значительно лучше выполняет защиту от тока перегрузок и коротких замыканий.

Внутреннюю схему электрического щитка дополняют:

однополюсные автоматы, через которые подается потенциал фазы на разные группы потребителей;
клеммник разводки рабочего нуля.

От них провода магистралями через распределительные коробки протягиваются к розеткам, выключателям и светильникам по различным принципам построения электрических схем.

Больше никаких других дополнительных устройств, включая УЗО — защиту от токов утечек, в старой проводке не применялось, а монтаж электросчетчика выполнялся довольно просто.

Схема подключения однофазного счетчика по системе TN-S

Переход старых зданий на новую безопасную систему заземления TN-S происходит поэтапно. На первой стадии у многоэтажных зданий создается свой собственный контур заземления и к нему подключают главную шину заземления и РЕ-проводники. Эта схема называется TN-C-S.

Аналогичным образом поступают при переходе на систему заземления ТТ.

Во всех случаях в квартирный щиток будет приходить свой РЕ-проводник и выполняться его монтаж к собственной шинке.

Схема подключения самого однофазного электрического счетчика по схеме TN-S и ее модификаций ничем не отличается от предыдущего способа.

Проверяем правильность подключения счетчика

Перед тем как проверить правильность показаний электросчетчика, нужно выяснить, верно ли он подключен. Городские квартиры питаются от однофазной сети, поэтому ниже прилагаем правильный способ подключения однофазного счетчика.

Для подключения используются четыре клеммы, обозначаемые 1, 2, 3 и 4 соответственно. Будет правильно, если фазный провод будет идти от электролинии к счетчику через клемму 1, а через клемму 2 выходить в сторону квартиры. И правильно будет, если нулевой провод от электролинии будет входить через клемму 3, а выходить в сторону квартиры через клемму 4.

Если вы живете в частном доме, то есть вероятность, что счетчик трехфазный. Схема правильного подключения ниже.

Схема меняется только количеством проводов и клемм. Принцип тот же: фаза «1» должна от электролинии входить в клемму 1, а выходить к дому из клеммы 2. Фаза «2» — из клеммы 3 в 4. Фаза «3» — из клеммы 5 в 6, а нулевой провод – из 7 в 8.
