Принцип работы
Рис.8 Режимы работы гидрострелки в системе отопления. Синяя и красная стрелки показывают направления холодного и горячего потоков теплоносителя.
Итак, при включении всей системы отопления вода-теплоноситель ещё не нагрета до заданной температуры, насосы Н2 не работают. Значит, движение воды происходит только в котельном контуре. Попадая в гидрострелку, вода опускается вниз, затем по обратной ветви движется в пределах первого контура. Схема изображена на рис.8 в левой части.
При достижении заданного уровня нагрева воды инициируется отбор водяного потока вторым контуром. Гидрострелка на данном этапе работает только как сепаратор воздуха и улавливатель грязи и мазута, содержащихся в воде. Отопительный процесс протекает в стандартном устойчивом режиме. Оба контура как бы объединяются в единый поток. Поскольку соблюдение условия Q1=Q2 в строгом виде практически невозможно, то становится понятной необходимость монтажа гидроразделителя в точке пересечения контуров отопительной системы. Схема изображена на рис.8 в центре.
В случае нагрева выше заданной температуры, при отсутствии гидрострелки, могут выйти из строя циркуляционные насосы и произойти другие неприятности. Но, в рассматриваемой схеме просто снизится производительность насосов Н2 (сработает управляющая автоматика) и, соответственно, значение расхода Q2 станет меньше значения расхода Q1. В гидрострелке мы будем наблюдать движение теплоносителя вверх. Впрочем, подобная ситуация встречается нечасто. Схема изображена на рис.8 в правой части.
При наличии 2-х и более контуров в системе отопления и чугунного теплообменника в котле, весьма уязвимого при гидроударах, применение гидрострелки становится жизненной необходимостью
Это обстоятельство настолько важно, что установка гидроразделителей в системы отопления частных домов является нередко обязательным требованиям в предоставлении гарантии со стороны изготовителя на оборудование и монтажные работы
В домах с площадью жилья более двухсот квадратных метров, имеющих несколько отопительных контуров (в основном тёплые полы, санузел, кухня), гидрострелки не только увеличат срок службы котлов и насосов, но и обеспечат экономичную и плавную работу всей системы.
Расчет гидравлической стрелки: устройство и установка
Специалисты предлагают устанавливать на гидрострелке манометр и термометр. Приборы эти могут продаваться в комплекте с гидрострелкой, конечно влияя существенно на стоимость. Но наличие этих приборов условие совсем не обязательное. Если это потребуется, есть возможность купить их потом, и установить в любом месте системы, а не именно на гидрострелке.
Главное, чтобы автоматический воздухоотводчик, который ставится в самой верхней точке, колпачком «смотрел» в верх (вертикально). Под воздухоотводчиком находится отсечной клапан. Если возникает необходимость поменять воздухоотводчик, клапан позволит сделать это без остановки системы. В самой нижней точке устанавливается сливной кран, с помощью которого удаляется всякий мусор (ржавчина, шлам), образовавшийся в теплоносителе и осевший в виде осадка в отстойнике. Кран время от времени открывают и сливают эту грязь просто в какую ни будь ёмкость. Гидравлическая стрелка выполняет в системе много функций.
Перечень функций, выполняемых гидрострелкой:
- Балансировка работы системы;
- Стабилизация давления;
- Функция отстойника;
- Удаление из теплоносителя воздуха;
- Снижение нагрузки на оборудование и котёл;
- Предупреждение температурных скачков.
Функции, перечисленные выше, позволяют предупредить преждевременный износ отопительной системы, избежать серьезных поломок котлов и оборудования, защитить детали, изготовленные из металла от окисления.

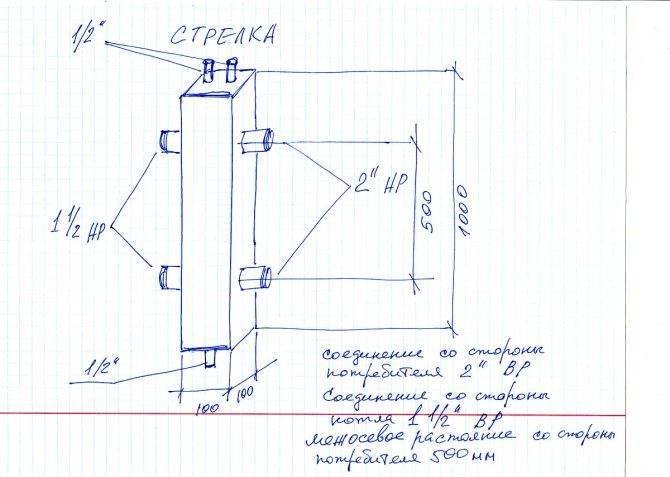

Схема изготовления гидрострелки для отопления своими руками
Самостоятельно изготовить гидрострелку непросто. Сначала следует составить схему и предварительные расчеты. Кроме того, необходимо владеть навыками сварочных и слесарных работ.
Пошаговый процесс изготовления разделителя на 6 выходов поможет в данном вопросе:
| Фото | Описание работ |
 | Перед началом работы нужно подготовить следующие материалы и инструменты: 2 дюймовые резьбы для основного контура и 6 резьб на ¾ для контура отопительной системы, профильную трубу 80 с толщиной стенки 3 мм, дюймовую трубу 25, профильную трубу 20×20, 2 квадратные шайбы на торцы, 2 стальные резьбы, сварочный аппарат с электродами, болгарку, 2 металлические коронки 25 и 29 диаметра, сверло 8,5 мм, быстро сохнущую грунтовку и молотковую краску. |
 | Отрезаем кусок трубы квадратного сечения размером 900 мм. |

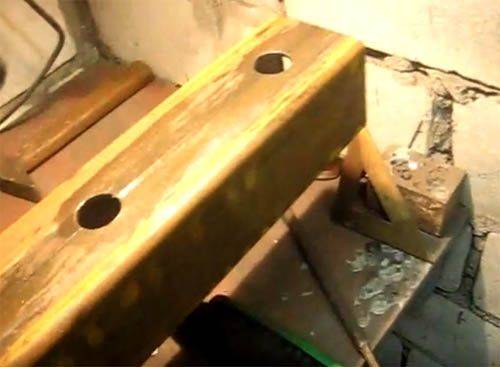

 | Сверлим предварительные отверстия многоступенчатым сверлом по заранее нанесенным отметкам. На одной стороне расстояние от края 50×150×150×200×150×150×50, на противоположной стороне 325×250×325. Этого достаточно для котла, работающего на твердом топливе. |
 | Отверстия расширяем коронкой 25 диаметра. Аналогично выполнятся отверстия коронкой 29 диаметра. |
 | Готовые отверстия в трубе. |
 | Привариваем стальные муфты к шайбам |
 | На данном этапе муфты с заглушками необходимо зачистить. |
 | Шайбы к торцам привариваются в 2 этапа. Сначала прихватываются в нескольких точках, затем выполняется основной сварочный шов. После чего все необходимо зачистить. |
 | К выполненным отверстиям на трубе аналогичным образом привариваются резьбы, после чего трубу необходимо зачистить. |
 | По окончанию процесса необходимо провести испытание. Для этого на все резьбы накручиваются заглушки, и система подключается к насосу с показаниями манометра 7,2 атмосферы. |
 | После проведенных испытаний, гидрострелку необходимо прогрунтовать и покрасить. Пока сохнет краска, можно приготовить крепления для разделителя. |
Данный процесс наглядно можно посмотреть на мастер-классе профессионального специалиста:
Watch this video on YouTube
Изготовить гидрострелку из полипропилена своими руками еще проще. Для этого необходимы специальные инструменты для резки пластика и специальный аппарат для сварки.

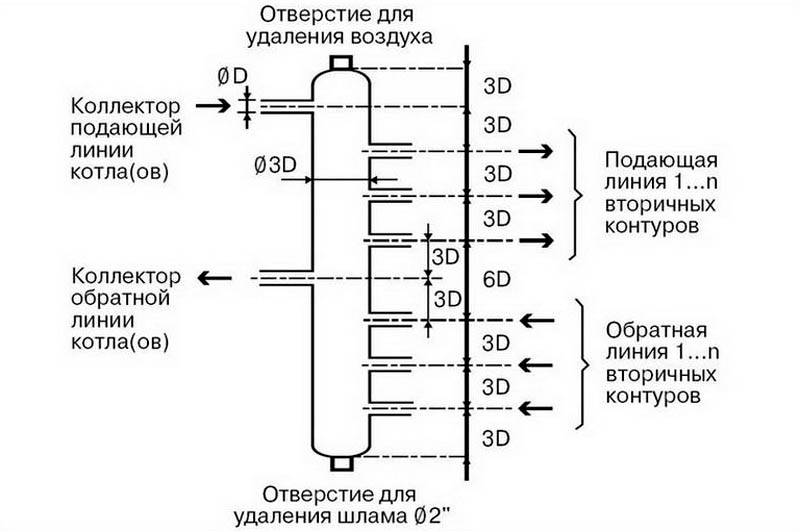

Схема гидравлического разделителя
Понятие гидрострелки
В профессиональной среде можно встретить иные названия гидрострелки:
- гидравлический или термогидравлическийразделитель;
- анулоид.
Применение гидрострелки рекомендовано преимущественно для котельного оборудования из серии долгого горения на твердом топливе, нежели для газовых.
Основное назначение работы разделителя гидравлического (это официальное название гидрострелки) – разделение гидравлических потоков. Контуры разделяются каналом, делая их независимыми и автономными при передаче носителя тепла по отопительной системе. При этом тепло хорошо передается от одного контура к другому.
Почему следует применять гидравлическую стрелку?
В системах отопления, где имеется два и более отопительных контура (радиаторы, водяной теплый плинтус, теплый пол, ГВС), как правило, контуры соединены между собой общим коллектором. При этом, наличие общего коллектора может привести к следующим проблемам:
Циркуляционные насосы каждого из контуров оказывают влияние друг на друга (особенно если насосы различаются по мощности). Для преодоления воздействия более мощного насоса, маломощный насос должен работать на пределе своих возможностей, потребляя больше электричества, чем это требуется в «обычных» условиях. При этом, работая на пределе своих возможностей, насосы раньше выходят из строя. К тому же, в таких условиях насос не всегда может обеспечить требуемую производительность;
Гидрострелка для отопления зачем она нужна?
- Даже если циркуляционный насос одного из котуров был выключен, его радиаторы все равно будут нагреваться (под воздействием остальных насосов, циркуляция теплоносителя в отключенном контуре будет сохраняться);
- Трудности при расчете мощности насосов как для котла, так и для отопительных контуров. Мощность насоса котла должна подбираться с учетом суммарной мощности насосов потребителей тепла.
Все вышеперечисленные проблемы может решить гидравлическая стрелка.
Примечание! В гидравлическом разделителе скорость движения теплоносителя резко снижается (примерно в 9 раз), это происходит из-за того, что при входе в разделитель, диаметр потока увеличивается в несколько раз (как правило, в 3 раза). Благодаря этому, исключаются перепады давления в системе.
Виды разделителей
Классификация разделителей:
- В зависимости от объема:
- большие – 200-300 л.;
- средние – от 20 до 150 л.;
- маленькие – меньше 20 л.
- В зависимости от числа контуров:
- двухконтурный;
- многоконтурные.
- В зависимости от формы сечения:
- круглые;
- квадратные.
- В зависимости от расположения:
- горизонтальные;
- под углом;
- вертикальные.
- В зависимости от положения патрубков:
- параллельные (на одной оси);
- чередующиеся (на разных осях).
Другие формы гидравлических разделителей
Рассмотренные разделители отопительной системы являются классическими, и они наиболее часто монтируются в системах. Но гидравлики утверждают, что и ниже приведенные разделители имеют право на существования.
Когда и при каких условиях нужно ставить гидрострелку?
Граница необходимости включения в систему отопления, в котельную такого устройства, как гидрострелка, рассматривается индивидуально и зависит от ряда условий – мощности насосов, их взаимодействия, общая мощность системы, наличие дополнительных котлов, использующихся в связке в основным.ф
Профессиональные инженеры рекомендуют включать гидрострелку в систему отопления тогда, когда количество котлов больше одного и количество насосов больше трех. В противном случае необходимости в ней нет. Повредить она не повредит, но и пользы от усложнения всей конструкции не будет.
Таким образом данное устройство подходит только для большой разветвленной системы, например, в многоквартирных домах или крупных дачах с большим количеством пристроек, в противном случае. Особенно когда насоса всего один или два, это является просто пустой тратой денег и нерациональным использованием средств.
Подключение и гидравлические режимы работы
Подключение
Схема подключение
Присоединение оборудования к гидроразделителю производится в следующем порядке:
- 1. Подача котла – к верхнему патрубку со стороны котлового контура, температура теплоносителя t1;
- 2. Возвратный трубопровод котла – к нижнему патрубку котлового контура, температура в этой точке равна t2;
- 3. Подача на вторичный контур (нагревательное оборудование) – верхний патрубок вторичного контура, температура здесь равна t3;
- 4. Возврат теплоносителя из системы потребителей – в нижний патрубок вторичного контура, температура здесь равна t4.
Массовый расход теплоносителя между линиями t1 и t2 составляет А1, расход между линиями t3 и t4 (вторичный контур) – А2.
Режимы работы
В зависимости от тепловой нагрузки гидравлический разделитель может работать в 3-х режимах:
- 1. Прямая циркуляция теплоносителя;
- 2. Режим максимальной нагрузки котла;
- 3. Равномерный оптимальный режим.
Режимы работы гидрострелки
В первом случае тепловая мощность котла равна потребляемой мощности системы, смешивания теплоносителей контуров не происходит, котел работает в постоянном режиме. Условия работы первого режима:
- t1 = t3;
- t2 = t4;
- А1 = А2.
Режим максимальной нагрузки котлоагрегата системы обычно наблюдается при недостатке производительности теплогенератора. В этом случае происходит прямая передача теплоносителя из первичного контура в зону потребления с подмешиванием остывшего теплоносителя от потребителей, при этом происходит постепенное снижение температуры на радиаторах, БКН и теплых полах.
Характеристики этого режима имеют следующие соотношения:
- t1 больше t3;
- t2 = t4;
- А1 меньше А2.
Оптимальным режимом работы считается работа при условиях (вариант 3):
- t1 = t3;
- t2 больше t4;
- А1 больше А2.
Такие условия наблюдаются при наличии запаса мощности котла – при этом теплогенератор работает на средних нагрузках, потребители обеспечиваются необходимым количеством тепла, общая температура растет, котел стремится к отключению — это обеспечивает минимальную нагрузку, может способствовать снижению расхода топлива.
Как устроена гидрострелка.
Гидрострелка имеет довольно простую конструкцию, и представляет собой кусок трубы круглой или квадратной формы с отходящими от неё патрубками для подключения к отопительной сети. Причем патрубки для подключения подачи расположены, как правило, в верхней части трубы, а обратки – в нижней.
Внутри трубы, как правило, ничего нет. Иногда могут стоять две сетки. Одна (вверху) для лучшего «отхождения» воздушных пузырьков, вторая (внизу) для отсева загрязнений.
Виды магазинных гидравлических разделителей.
Чаще всего применяется гидравлический разделитель, чье устройство предусматривает установку коллектора. Они даже продаются одним комплектом, а изготавливаются из таких материалов: низкоуглеродистая сталь нержавеющая сталь из полипропилена
Про устройство, назначение и принцип работы гидрострелки можно посмотреть в видео ниже.
Назначение гидрострелки. Видео
Про устройство, назначение и принцип работы гидрострелки рассказывает видео ниже.
Гидравлический разделитель считается одним из самых удачных решений для регулирования системы отопления. Несмотря на свои недостатки, такие как, например, необходимость использования дополнительных насосов и невозможность работать в безнапорном режиме, использование гидрострелки в системе отопления имеет ряд достоинств. Она лучше всех справляется с распределением гидравлического сопротивления и температурного градиента в сети отопления, при этом ее можно изготовить своими руками из подручных средств. Этого не скажешь, например, о трехходовом клапане, для изготовления которого нужен как минимум токарный станок. Да и последующие эксплуатационные издержки сводятся к минимуму. Так что гидравлический разделитель можно считать одним из лучших средств для регулирования системы отопления по соотношению цена/функциональность.
Можно ли устанавливать по одному насосу на каждый контур?
Казалось бы, вполне логично оборудовать каждый отопительный контур своим циркуляционным насосом, соответствующим всем необходимым параметрам, чтобы решить проблему. Так ли это? К сожалению, даже в таком случае проблема не решится – она попросту перейдет в другую плоскость! Ведь для стабильного функционирования подобной системы необходим точный расчет каждого насоса, однако даже при этом сложная многоконтурная система не станет равновесной. Каждый насос здесь будет связан со своим контуром, а его характеристики будут меняться (то есть, не будут стабильными). При этом один из контуров может полноценно работать, а второй – выключаться. Из-за циркуляции в одном контуре может образоваться инерционное движение рабочей жидкости в соседнем контуре, где это вообще не требуется (по крайней мере, на данный момент). И таких примеров может быть масса.
Как результат – система теплого пола может недопустимо перегреваться, разные помещения могут отапливаться неравномерно, отдельные контуры могут «запираться». Словом, происходит все, чтобы ваши старания обустроить систему с высокой эффективностью пошли насмарку.
Есть ли выход? Есть – не только разделить сеть на контуры, но и позаботиться об отдельном контуре для отопительного котла. И поможем с балансировкой гидрострелка для отопления или, как ее еще называют, гидравлический разделитель.
Достоинства
Подобные разграничители – это необходимый и полезный механизм, который имеет много плюсов:
- нет проблемы с нахождением величин насосного устройства;
- нет влияния друг на друга цепей котла и отопления;
- потребитель и генератор тепла имеют нагрузку только от своего потока воды;
- есть дополнительные места подключения (к примеру: расширяющего бака или отводчика воздуха).
Тепловой генератор на гидравлической стрелке создаст комфортную температуру при незначительных затратах на энергоносители. При правильном проектировании такой технологии вы сэкономите на газе около 20% и на электроэнергии до 55 %.
Устройства на гидравлических стрелках сейчас довольно широко используются. Их выбирают по специальным каталогам, при этом определяется ход воды и мощность.
Готовые гидрострелки обработаны специальной смесью, которая мешает проявлениям коррозии, уже имеет гидроизоляцию. Так что при возникновении проблем, проще обратиться и приобрести нужную гидрострелку. Это значительно сэкономит деньги и время.
Смотрите видео, в котором специалист подробно разъясняет особенности расчета гидрострелки для отопления:
Гидравлический разделитель или, иначе, гидрострелка системы отопления – простой по конструкции, но важнейший по функциональности элемент, обеспечивающий плавную и легко настраиваемую работу всех приборов и контуров. Особое значение он приобретает при наличии нескольких источников тепла (котлов или иных установок), независимых друг от друга контуров, в том числе – и горячего водоснабжения, запитанного через бойлер косвенного нагрева.
Калькулятор расчета параметров гидрострелки исходя из производительности насосов
Гидравлический разделитель можно приобрести готовый или сделать собственными силами. В любом случае, необходимо знать его линейные параметры. Одним из способов их расчета является алгоритм, берущий в основу производительность задействованных в системе циркуляционных насосов. Формула – достаточно громоздкая, поэтому лучше использоваться специальный калькулятор расчета параметров гидрострелки исходя из производительности насосов, который размещен ниже.
В завершающем разделе публикации даны соответствующие пояснения по проведению вычислений.
Калькулятор расчета параметров гидрострелки исходя из производительности насосов
Укажите запрашиваемые данные и нажмите кнопку «Рассчитать параметры гидрострелки» Укажите ожидаемую скорость вертикального перемещения теплоносителя в гидрострелке 0.1 м/с 0.15 м/с 0.2 м/с миллион Укажите удобную единицу измерения производительности насосов м? в час литров в минуту Последовательно укажите производительность всех насосов в контурах отопления и горячего водоснабжения. Указываете числом в единицах измерения, которые были выбраны выше. В качестве десятичного разделителя применяется точка. При отсутствии насоса — оставлять поле незаполненным Насос №1 Насос №2 Насос №3 Насос №4 Насос №5 Насос №6 Укажите производительность насоса (насосов) в малом контуре котла (котлов) Насос котла №1 Насос котла №2
Как рассчитать
Для обеспечения оптимальной работы гидроразделителя необходимо обеспечение небольшой вертикальной скорости внутри данной конструкции, что позволит твердым частицам, которые находятся в теплоносителе осесть на дно, а также снизить сопротивление тепловой жидкости.
Гидравлический разделитель можно рассчитать двумя методами:
,
где:
D – окружность разделителя (мм);
d – окружность подводящих торцевых труб (мм);
G – граничный проток воды через гидрострелку (м3/час);
w – предельная скорость потока тепловой массы через диаметральное сечение гидроразделителя, м/сек (около 0,2 м/сек).
с – тепловая мощность воды;
P – предельная мощность монтируемой отопительной установки (кВт);
ΔT – указанная разница температур между подачей и обратом системы отопления (градусов Цельсия), (приблизительно 10 градусов Цельсия).
Покупные модели
Типичным примером является коллектор «Север-М5». Он работает в системах отопления мощностью до 70 кВт. Стоимость агрегата – около 9,5 тыс. рублей.
Гидрострелка в системе отопления – это распределительный гидравлический прибор, созданный для распределения теплоносителя по нескольким контурам. Его установка рекомендована в случаях, если мощность используемого котла составляет свыше 50 кВт. Также стрелка применяется в сложных разветвлённых системах со множеством вторичных контуров – она нужна для балансировки. Её можно купить или собрать самостоятельно.
Проще всего купить гидрострелку в уже готовом заводском исполнении. Самая простая модель, например, SINTEK ST-35 обойдётся в 2700 рублей, если брать напрямую у производителя. Она выдерживает давление до 6 бар и может ставиться в системах отопления с мощностью обогрева до 35 кВт.
Коллектор отопления с гидрострелкой на 5 контуров предназначен для разветвлённых систем, о которых говорилось выше. К нему можно подключить бойлер косвенного нагрева, тёплые полы в ванной, кухне и прихожей, а также три основных контура – на первом этаже, в цокольном этаже, а также в мансарде.
Прочее магазинное оборудование:
- Гидрострелка WOODSTOKE 331 – для отопления мощностью до 70 кВт на 7 контуров. Стоимость прибора составляет 11 тыс. рублей.
- Warme WGR 80 – простая гидрострелка с двумя патрубками и двумя отводами для подключения воздухоотводчика и крана. Стоимость – 4000 рублей. Модель может работать в системах отопления мощностью до 80 кВт.
- Прокситерм GS 32-1 – гидрострелка выполнена в блестящем корпусе, так как изготовлена из нержавеющей стали. Она предназначена для работы в системах отопления мощностью до 85 кВт. Стоимость – около 7-8 тыс. рублей.
- Gidruss BM – это целая серия гидрострелок для систем отопления мощностью от 60 до 150 кВт. Изготовлены они из высококачественной конструкционной стали и выдерживают давление до 6 бар при температуре до +110 градусов. Стоимость варьируется от 9 до 30 тыс. рублей.
Готовых гидрострелок – тысячи, есть из чего выбрать.
Преимущества магазинных гидрострелок вполне очевидны. В первую очередь они характеризуются безупречным качеством сборки. Оборудование должно выдерживать солидное давление – до 3-4 атмосфер для автономного отопления и до 20-25 атмосфер для общедомового отопления. Оно изготавливается из проверенных сортов стали, созданных для постройки отопительного оборудования и прочих систем.
Во вторую очередь – заводские гидрострелки уже рассчитаны под использование в системах отопления с той или иной мощностью. Они многократно выверены, поэтому их использование не вызовет никаких аварий. Также в магазинах предложат вспомогательное оборудование для монтажа отопительных систем. Да и проблем с гарантией на котлы и радиаторы потом не будет.
Что такое гидрострелка для отопления?
В сложных разветвленных отопительных системах даже насосы завышенной мощности не смогут соответствовать разным параметрам и условиям работы системы. Это негативно скажется на функционировании котла и сроке службы дорогостоящего оборудования. Помимо этого, каждый из подключенных контуров имеет свой собственный напор и производительность. Это приводит к тому, что одновременно слаженно вся система работать не может.
Даже если каждый контур снабдить своим собственным циркуляционным насосом, который будет отвечать параметрам заданной магистрали, то проблема только усугубится. Вся система станет разбалансированной, потому что параметры каждого контура будут существенно различаться.
Чтобы решить проблему, котел должен выдавать необходимый объем теплоносителя, а каждый контур должен забирать из коллектора ровно столько, сколько нужно. В данном случае коллектор выполняет функции разделителя гидросистем. Именно для того, чтобы выделить из общего контура «малый котловой» поток и нужен гидроразделитель. Второе его название гидравлическая стрелка (ГС) или гидрострелка.
Такое название прибор получил за то, что он так же, как и железнодорожная стрелка, может разделять потоки теплоносителя и направлять их в нужный контур. Это прямоугольный или круглый резервуар с заглушками с торцов. Он подключается к котлу и коллектору и имеет несколько врезанных патрубков.
Принцип работы гидравлического разделителя
Поток теплоносителя проходит гидравлический разделитель для отопления со скоростью 0,1-0,2 метра в секунду, а насос котла разгоняет воду до 0,7-0,9 метров. Скорость водяного потока гасится за счет изменения направления движения и объема проходящей жидкости. При этом теплопотери в системе будут минимальные.
Принцип работы гидравлической стрелки заключается в том, что ламинарное движение водяного потока практически не вызывает гидравлического сопротивления внутри корпуса. Это способствует сохранению скорости потока и уменьшению теплопотерь. Такая буферная зона разделяет потребительскую цепь и котел. Это способствует автономной работе каждого насоса без нарушения гидравлического равновесия.
Режимы работы
Гидравлическая стрелка для систем отопления имеет 3 режима работы:
- В первом режиме гидроразделитель в системе отопления создает условия равновесия. То есть расход контура котла не отличается от общего расхода всех контуров, которые подключены к гидрострелке и коллектору. При этом теплоноситель не задерживается в приборе и движется через него по горизонтали. Температура теплового носителя на патрубках подачи и отведения одинаковая. Это довольно редкий режим работы, при котором гидрострелка не влияет на работу системы.
- Иногда встречается ситуация, когда расход на всех контурах превышает производительность котла. Такое бывает при максимальном расходе жидкости всеми контурами сразу. То есть спрос на тепловой носитель превысил возможности котлового контура. Это не приведет к остановке или разбалансировке системы, потому что в гидрострелке сформируется вертикальный восходящий поток, который обеспечит подмес горячего теплоносителя из малого контура.
- В третьем режиме термострелка на отопление работает чаще всего. При этом расход нагретой жидкости в малом контуре выше, чем суммарный расход на коллекторе. То есть спрос во всех контурах ниже, чем предложение. Это также не приведет к разбалансировке системы, потому что в приборе образуется вертикальный нисходящий поток, который обеспечит сброс избыточного объема жидкости в обратку.
Дополнительные возможности гидрострелки
Описанный выше принцип работы гидравлического разделителя в системе отопления позволяет прибору реализовать и другие возможности:
После попадания в корпус разделителя скорость потока снижается, это приводит к оседанию нерастворимых примесей, которые содержатся в теплоносителе. Для слива скопившегося осадка в нижней части гидрострелки устанавливают кран. Благодаря снижению скорости потолка из жидкости выделяются пузырьки газа, которые выводятся из прибора через автоматический воздухоотводчик, установленный в верхней части. По сути, он выполняет функции дополнительного сепаратора в системе
Особенно важно удалять газ на выходе из котла, ведь при нагревании жидкости до высоких температур газообразование повышается. Гидроразделитель очень важен в системах с чугунными котлами
Если такой котел подключить напрямую к коллектору, то попадание холодной воды в теплообменник приведет к образованию трещин и выходу оборудования из строя.
Как ее сделать
Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.
В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.
Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.
Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.
