Нюансы установки и схема подключения
Все трехфазные счетчики электроэнергии условно подразделяются на устанавливаемые в помещении или за его пределами. Поэтому в соответствии с п.5.9 ГОСТ 31818.11-2012 степень защиты подбирается не менее IP51 для помещения и не менее IP54 для наружной установки.
Высота расположения подбирается таким образом, чтобы съем показаний не создавал лишних трудностей. В соответствии с п.1.5.29 ПУЭ счетчик электрической энергии должен располагаться на высоте от пола в пределах 0,8 – 1,7м.
Кабель подключения от линии не должен иметь скруток паек и других мест, создающих возможность безучетного потребления электроэнергии.
Для трехфазных моделей могут применяться различные схемы подключения, рассмотрим более детально каждую из них. Наиболее простым вариантом являет схема прямого включения:
Рис. 3. Схема прямого подключения трехфазного электросчетчика
Этот вариант применятся для относительно небольшой нагрузки, которую трехфазный счетчик электрической энергии может пропускать напрямую через собственные цепи. Поэтому фазные проводники вводного кабеля L1, L2, L3 и нейтральный проводник N подсоединяются к соответствующим зажимам, и далее подводятся к нагрузке. Защитный проводник PE используется лишь для заземления корпуса электроприборов.
Рис. 4. Схема полукосвенного подключения трехфазного электросчетчика
Схема полукосвенного подключения трехфазного электросчетчика применяется в цепях с большой нагрузкой, но низким напряжением. В отличии от предыдущего варианта, датчики тока подключаются через специальные понижающие трансформаторы ТТ1, ТТ2, ТТ3, а датчики напряжения подключаются к цепи напрямую. В таких схемах актуально использовать испытательную коробку для проведения плановых работ.
Рис. 5. Схема косвенного подключения трехфазного электросчетчика
Косвенное подключение актуально для линий высокого напряжения электростанций и подстанций, где и датчики тока трехфазного прибора учета электроэнергии, и датчики напряжения подключаются через понижающие трансформаторы тока ТТ1, ТТ2, ТТ3 и трансформаторы напряжения TN1, TN2, TN3 соответственно.
Правила снятия показаний с электронных счетчиков электроэнергии
Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.
Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.
Снимать показания с электронных приборов надо по всем правилам
Как снять показания со счетчика Меркурий 200
Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.
На табло устройства Меркурий 200 поочередно отображаются:
- время;
- дата;
- тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.
Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».
На дисплее счетчика «Меркурий 200» отображается вся необходимая информация
Как снять показания счетчика электроэнергии Меркурий 230
Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.
Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230
Следует обратить внимание на зонирование тарифов:
- Т1 – пиковая зона;
- Т2 – ночной период;
- Т3 – полупиковая зона;
- Т4 – льготный период.
Показания счетчика за свет снимают в следующей последовательности:
| Фото | Описание операций |
| Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации. | |
| Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой. | |
| После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2. | |
| Еще одно нажатие позволит увидеть показания для третьего тарифа. | |
| Последующее нажатие отобразит данные для Т4. | |
| Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение. |
Как снять показания счетчика электроэнергии Энергомера
Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.
Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.
«Энергомера» – прибор, имеющий различные модификации
Как снять показания со счетчика Микрон
Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.
«Микрон» – многотарифный прибор учета
Как снять показания со счетчика Saiman
Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:
- дата;
- время;
- номер прибора;
- передаточное число (1600);
- Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.
Saiman – качественный прибор, имеющий простое конструктивное исполнение
Критерии выбора
Двухтарифные счетчики подбираются по тем же критериям, что и однотарифные. Отмечаются следующие условия выбора:
- электронный или индукционный;
- класс точности;
- количество фаз;
- максимальный пропускной ток;
- подключение других устройств;
- дополнительный функционал.
Электронный или индукционный
Индукционные приборы учета отошли в прошлое. Местами они еще используются, но найти их в продаже становится сложнее.
Многотарифными бывают только современные электронные счетчики. Старые дисковые индукционные модели не поддерживают несколько тарифов.
Современный двухтарифный прибор учета
Точность учета энергии
Речь идет о том, насколько правильно прибор подсчитывает потребляемые кВт*ч электричества. В быту распространены устройства с классом точности 1 и 2,5. Класс 2,5 означает, что реальное потребление электричества способно отличаться от показаний счетчика максимум на 2,5%. Иными словами, класс точности — это погрешность показаний.
Однофазный или трехфазный
Счетчики электроэнергии делятся на однофазные и трехфазные. В обычных квартирах используют однофазные электрические приборы. Поэтому и счетчик для учета электроэнергии нужен однофазный. Трехфазные модели требуются для мощных трехфазных потребителей. Например, для двигателя лифта, водяного насоса многоквартирного дома или большого производственного станка. В обычной квартире трехфазный счетчик не нужен.
Максимальный ток
Стандартная квартира потребляет электрическую нагрузку до 7 кВт. Это соответствует максимальному току до 32 А. Для бытового учета электроэнергии требуется счетчик не меньше чем на 32 А.
Можно установить и более мощный прибор. Например, на 63 А. Но стоить он будет дороже, а работать так же.
Подключение других устройств
Современные цифровые счетчики умеют взаимодействовать с другими устройствами. Самый распространенный случай — подключение прибора учета к компьютеру. Связь осуществляется с помощью двух проводов по стандартному интерфейсу RS-485. Дополнительно потребуется адаптер RS-485 в USB и специальное программное обеспечение на компьютере.
Счетчик с возможностью подключения электронных устройств для снятия показаний
Есть и другие способы связи. Например, через инфракрасный (ИК) порт. Работает так же, как в старых кнопочных телефонах. К счетчику потребуется поднести специальный считыватель.
Передача данных возможна и через GSM канал. В этом случае потребуется купить SIM-карту. Счетчик сможет самостоятельно снять показания и передать их энергетикам по мобильной сети. Обычно услуга платная.
Дополнительные возможности
Выше сказано о возможности подключения счетчика к ПК. Дорогие модели приборов обладают собственной памятью. В ней хранятся показания электроэнергии за предшествующие месяцы, графики суточного потребления, напряжения, тока и другие электрические параметры. В дешевых моделях подобная аналитика не сохраняется.
Дополнительная информация. Подключив счетчик к компьютеру, можно активировать некоторые специфические функции. Например, назначить максимальный расход электроэнергии в месяц. В таком случае счетчик будет отключать потребителя, когда тот намотал слишком много кВт*ч.
Как рассчитать стоимость электроэнергии и ее расход?
Рассмотрим, как рассчитать потребление электроэнергии. На счётчиках основная единица измерения 1 кВт/ч (киловатт в час). В каждом регионе на этот киловатт свои расценки.
Для вычисления оплаты, нужно знать два показателя тариф (сколько стоит 1 кВт/ч) и расход энергии (сколько у вас «набежало» на счётчике).
Узнать местные тарифы можно тремя способами:
- Из квитанции, которая ежемесячно приходит на квартиру или дом.
- Позвонив по телефону организации – поставщика.
- На официальном сайте соответствующих электросетей.
Расход электроэнергии вычисляется простым вычитанием показателя за прошлый месяц из текущего показателя.
Умножив расход на тариф, получим сумму, которую нужно заплатить за свет.
Знаете ли вы, что индивидуальный счетчик отопления может сэкономить до 60% оплаты по счетам за обогрев помещения? Счетчик отопления для квартиры – принцип работы, монтаж, снятие показаний.
Как отопить дачный дом электричеством, расскажем тут.
Монтаж электропроводки требует определенных знаний. Следующая тема https://microklimat.pro/otopitelnoe-oborudovanie/elektrichestvo-v-chastnom-dome-svoimi-rukami.html будет посвящена тонкостям прокладки электричества в частный дом.
Общедомовой счётчик (ОДН)
Еще один вопрос – как рассчитать ОДН по электроэнергии? Общий счётчик ведёт учёт электроэнергии на освещение лифта, подъезда и лестниц и других совместных расходов.
Оплата от каждого собственника будет тем больше, чем больше м 2 жилплощади он занимает.
По порядку:
- Снимаются показания также как на домашнем приборе.
- Вычитаются последние оплаченные данные за прошлый месяц.
- Получившиеся показания делятся на площадь всех квартир.
- То, что получилось, умножают на количество м 2 своей квартиры.
- Ваш расход умножается на местный тариф.
Как рассчитывается оплата, если счётчика нет
Как рассчитать электроэнергию без счетчика? Индивидуального прибора учёта может не быть. В этом случае, берётся средний для региона показатель расхода.
Количество человек, проживающих в квартире, умножается на средний показатель расхода (в каждом регионе свой) и умножается на местный тариф.
Как выбрать двухтарифный счетчик?
Перед покупкой прибора учета, фиксирующего объем потребляемой энергии в двух разных зонах, важно изучить рыночные предложения и разобраться с нюансами таких устройств. Ниже приведем рекомендации, которые позволят не ошибиться с покупкой
На что обратить внимание при выборе?
Перед тем как покупать устройство, стоит уточнить в местной энергоснабжающей организации возможность установки такого прибора учета и наличие разделения по тарифам
Важно помнить, что многотарифный прибор обойдется дороже, поэтому его установка должна окупиться. В ином случае монтировать устройство нет смысла
Также стоит узнать число уровней тарификации, которых может быть от 2-х и более. Ряд современных двухтарифных счетчиков имеют большой запас и позволяют программировать до восьми и более режимов.
Принцип работы
Рассматриваемые приборы для учета электроэнергии делятся на два вида (по принципу работы):
- Электронные;
- Индукционные.
Последние — устаревший вариант устройства, которые ранее устанавливался во всех домах. Прибор состоит из катушки, с помощью которой создается ЭМ поле, вращающее диск.
Электронные аппараты построены на полупроводниковой схеме, обеспечивающей преобразование тока в импульсы. Последние фиксируются счетным устройством. Электронные приборы учета условно делятся и по виду индикации — она может быть электромеханической или цифровой (цифры отражаются на специальном дисплее).
Логично предположить, что многотарифные устройства могут быть только электронными и с цифровым отражением показателей на специальном экране. К слову, такая особенность вносит ряд корректив в место для монтажа. Такие дисплеи боятся попадания прямых лучей солнца и низкой температуры. В подобных условиях дисплей может и вовсе не отображать информацию.
Вот почему устройство стоит монтировать в специальном шкафу с обогревом и вдали от солнечных лучей.
Класс точности
По этому показателю можно судить о максимальной погрешности устройства. Этот параметр отражается в процентном отношении. Если индукционные счетчики имели класс 2.5, новые приборы, работающие на полупроводниковой базе, отличаются большей точностью — вплоть до 0,5.
Чтобы узнать этот параметр, стоит заглянуть в техническую документацию прибора или глянуть на само устройство. Класс точности указывается в виде цифры, «спрятанной» в круг.
Чем ниже цифра, тем точнее прибор. При выборе стоит учесть, что для частных домов допускается класс точности от 2 и выше. Что касается класса 1.0, он обязателен для вводов зданий, мощность которых больше 0,67 МВт.
Кроме того, по законодательству даже при низком классе точности заставить менять прибор учета никто не вправе. Это делается только при завершении межпроверочного периода или в случае поломки изделия.
Если работники электроснабжающей организации требуют поменять старый прибор и поставить двухтарифный счетчик с классом 1.0, такие действия незаконны.
Токи (однофазный, максимальный, трехфазный)
Большая часть квартир в населенных пункта подключается к однофазной сети 220В с частотой 50 Гц
Это значит, что при выборе прибора учета важно ориентироваться именно на такой показатель
Но из этого правила существуют исключения. В некоторых домах, где имеются электрические плиты, подведена трехфазная сеть с напряжением 380 Вольт.
Распознать 3-фазную сеть можно по особому виду вилок и розеток. При таких обстоятельствах придется покупать соответствующее устройство, подключаемое к трем фазам.
Еще один важный нюанс — предельные токи нагрузки (максимальный и минимальный). Большая часть устройств рассчитана на прохождение тока, равного 60 А, чего достаточно для дома или квартиры.
Если вычисления показывают, что общая мощность электропотребителей больше 10 кВт, рекомендуется брать прибор учета с максимальным током 100 А.
Особенность таких устройств в том, что они подключаются напрямую и без применения дополнительных преобразователей. Если нагрузка превышает 100 А, придется подключать дополнительное оборудование (трансформатор тока).
Чтобы узнать рассмотренные выше параметры напряжения и тока (min и max), достаточно глянуть в технический паспорт устройства или посмотреть на переднюю панель.
Что еще учесть при выборе?
Изучая имеющиеся на рынке модели, важно обращать внимание на дополнительные функции. К примеру, многие устройства обеспечивают связь по GSM с передачей сведений на локальные станции
Кроме того, продаются устройства, контролирующие другие виды ресурсов, в том числе газ и воду.
К дополнительным опциям также можно отнести:
- Внесение параметров расхода электричества по месяцам;
- Снятие мгновенных параметров тока, мощности и других параметров с отражением их в журнале;
- Прочие функции.
Принцип учета электронных счетчиков
По сравнению с электромеханическими моделями электронные аналоги имеют немало преимуществ. Они могут измерять качество энергии, хранить измеренные данные, обладают возможностью многотарифного учета. Принципы работы и расширенный функционал не могут не отразиться на внешнем виде прибора.

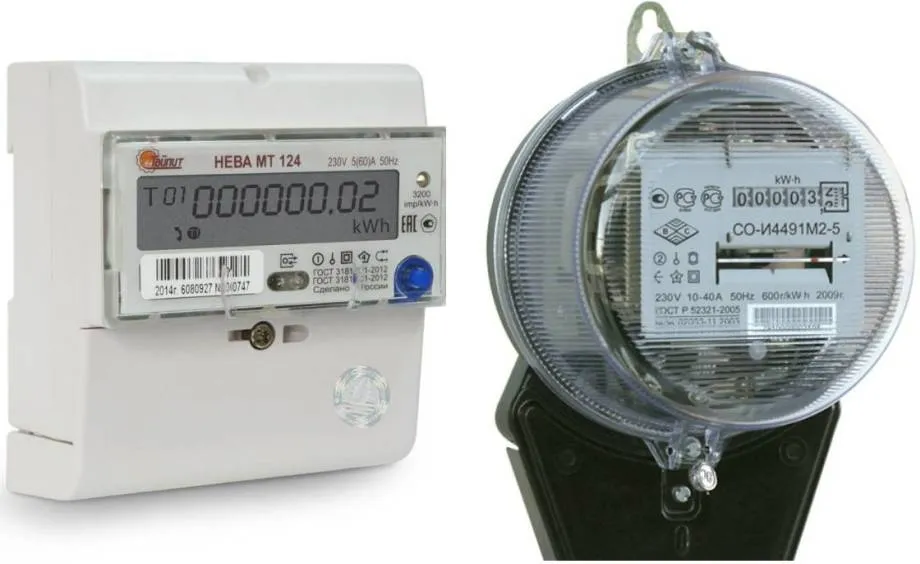

Разница панелей электронного и индукционного прибора учета
Вся информация выводится на цифровой дисплей, причем она на порядок сложнее. Это не только показания расхода, но и параметры сети (мощность, частота, сила тока), время и дата. Некоторые модели предоставляют возможность дистанционной передачи данных, а владельцам разрешают создать сценарий вывода показаний.
Считывание данных с такого прибора принципиально не отличается: вы переписываете число до запятой, десятые доли можно не учитывать или округлить. Расход подсчитывается как разница между последними и предыдущими показаниями.
Важно понимать, что многие электронные счетчики поддерживают учет потребления электроэнергии по многозонному тарифу (для разных временных зон устанавливаются разные тарифы). Поэтому показания выводятся отдельно по каждой зоне (зоны обозначаются как Т1, Т2, Т3, Т4)
Поэтому управление электронными приборами несколько усложняется, и вопрос, как посчитать показания счетчика, требует отдельных разъяснений для различных моделей.

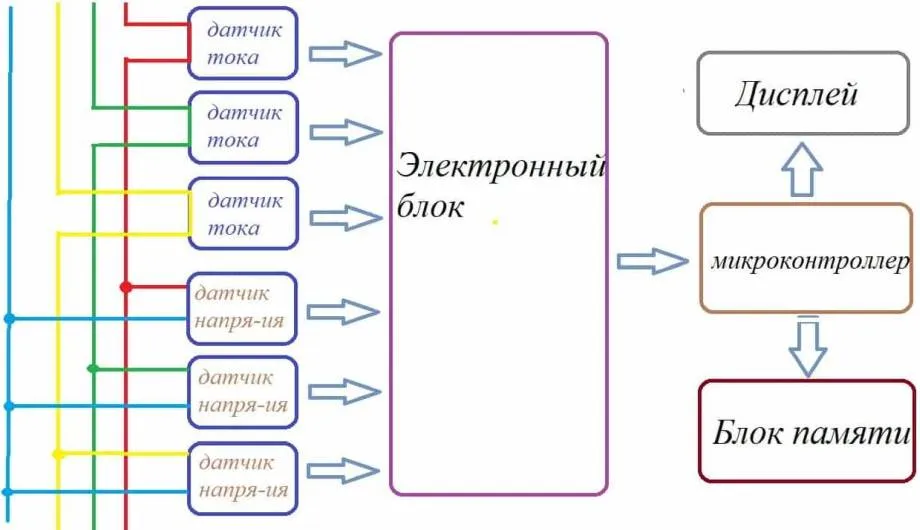

Принцип работы трехфазного счетчика с электронным блоком
О положении запятой в следующем видео:
Как снимать показания с трехфазных счетчиков
Трехфазные электросчетчики есть двух типов — старого типа, требующие наличия трансформаторов и электронные прямого включения (без трансформаторов). Если установлен электронный, снять показания счетчика электроэнергии надо также, как описано выше. Просто записать значения, дождавшись пока нужная информация высветится на экране или «пролистать» данные до необходимой страницы.
Подключение электросчетчика в трехфазной сети через трансформаторы тока
Если выделена большая мощность или стоит прибор учета старого образца, на каждую из фаз устанавливается трансформатор. Для снятия показаний в этом случае необходимо знать коэффициент трансформации. Снятые показания необходимо умножить на этот коэффициент. Полученная цифра и будет фактическим расходом.
Но вообще, нужно читать договор. Там должна быть прописана процедура расчетов — в некоторых организациях выписывают показания, внизу проставляют данные трансформатора или коэффициент трансформации, а собственно расчеты производит сам оператор. Так что при наличии 3-фазного счетчика, уточняйте форму и порядок расчетов при установке и опломбировке устройства учета и вводе его в эксплуатацию.
На данной странице Вы самостоятельно можете рассчитать сумму платы за электроэнергию.
Если у Вас установлен индивидуальный прибор учета, то лучше снимать показания с 18 по 25 число каждого месяца.
Если прибор не установлен, то оплата будет производиться с учетом нормативов безучетного потребления электроэнергии.
Последовательно заполнив все предложенные поля, Вы сможете произвести расчет суммы и распечатать квитанцию для оплаты.
