Расширительный бак для системы отопления, давление, принцип работы

Настройка давления в новом мембранном бачке

Демпферы продаются с определенными параметрами давления, зависящими от объема:

• до 500 л -1,5 атм;
• свыше 500 л — 4 атм.

Этот параметр не всегда  идеально подходит, поэтому в гидробаке предусмотрена регулировка. Для этого на корпусе установлен золотник для стравливания и подкачки воздуха. Давление внутри изменяется обычным манометром от автомобиля. При превышении расчетного показателя, воздух нужно спустить, а при снижении – накачать воздушную подушку  насосом от автомашины.

Если после настройки закрытая система отопления работает нечетко, скорее всего, в ней установлен слишком маленький расширительный бак. Придется покупать и устанавливать новый демпфер большего объема.

Какое давление в расширительном баке системы отопления

Для создания нормального давления в системе, мембрана расширительного бака должна быть накачана. Какое необходимо выдержать давление в нём? Если мы говорим о закрытой системе отопления частного дома, то давление нужно создать в 1 бар. В этом случае, когда мы закачиваем в систему теплоноситель и достигнем давление его в 1 бар то частично теплоноситель зайдет в расширительный бак. Мембрана будет поддерживать это давление в системе на холодную.

Если давление в расширительном баке будет ниже. Когда мы закачаем теплоноситель то полезный объем расширительного бака снизится. При повышении температуры его не хватит полностью компенсировать расширение. Может произойти резкое повышение давления в системе вплоть до срабатывания аварийного клапана.

Если давление в расширительном баке будет выше. То при расширении теплоносителя также не хватит полезного объема и сработает аварийный сброс теплоносителя.

P.S. если у вас стоит котел с автоматикой он может уйти в аварию при низком давлении. Обычно это как раз 0,8 бар. Если у вас такое произошло со временем не спешите доливать воды в системы. Скорее всего вам нужно проверить и подкачать давление в расширительном баке. Это будет гораздо правильнее.

Установка в системе отопления открытого типа

Обратите внимание! Монтаж расширительного бачка в отопительной системе открытого типа происходит в верхней части контура, в самой высокой точке. Часто такие резервуары не имеют верхней крышки.. Вода или другой теплоноситель в таком приборе имеет непосредственный контакт с воздухом, что считается основным недостатком такой системы

Дело в том, что высокая концентрация кислорода часто приводит к разрушению металлических стенок трубы

Вода или другой теплоноситель в таком приборе имеет непосредственный контакт с воздухом, что считается основным недостатком такой системы. Дело в том, что высокая концентрация кислорода часто приводит к разрушению металлических стенок трубы.

Правильно установленная расширительная ёмкость реагирует на изменение уровня воды, эффективно выводит скопившийся воздух, ведь кислород будет стремиться кверху. Циркуляционные насосы в таких отопительных системах устанавливаются редко. Теплоноситель здесь перемещается медленно, самотёком, поэтому трубы должны выставляться под определённым наклоном.

Схема монтажа расширительного бачка в открытую систему отопления, где он находится в самой наивысшей точке

На практике применяют несколько способов установки расширительного бака:

• На подаче в верхней части контура над котлом. В данном случае теплоноситель, находящийся в ёмкости, будет иметь максимальную температуру. Работа системы сопровождается тихими звуками, напоминающими кипение воды;
• Для предотвращения проблем посторонних шумов компенсационную ёмкость устанавливают на обратке.

Комбинированный способ подразумевает установку двух бачков: на подающем и обратном трубопроводе.

https://youtube.com/watch?v=ebB3L0zj8f0%3F

Расширительный бак для отопления закрытого типа установка давление

Рассмотрим вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Оптимальным местом для врезки бака считается участок с самым спокойным движением теплоносителя в обратной магистрали, перед циркуляционным насосом.

Устройство подключается через шаровые отсекающие краны, позволяющие провести его быстрый осмотр, подкачку или замену. В идеале расширительный бак устанавливается одновременно со сборкой всего контура отопления, при необходимости внештатной замены монтаж проводится после отключения работы системы и слива теплоносителя.

При таком начальном давлении около 20-25% емкости бака заполняется при первичном запуске системы (бак не является пустым и не создает зоны отрицательного давления) и остается достаточно пространства для расширения мембраны.

Самостоятельно настроить давление в баке перед его установкой можно с помощью автомобильного насоса или компрессора.

Давление в расширительном бачке котла

Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:

Рекомендуемые настройки разных производителей котлов

Модель котла	Необходимое давление для нормальной работы котла	Примечание руководства по эксплуатации
Vaillant TEC	0.8-2 бар
Ariston EGIS 24	1-3(max) бар	Давление в расширительном баке 1 бар
Ariston CLASS	1-1.5 бар
BAXI ECO 4	0.7-1.5 бар
BAXI ECO 5	1-1.5 бар
Buderus U042	1-2 бар	Предварительное давление РБ = 0.5 бар

При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.
Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.

Как проверить давление в расширительном бачке отопления

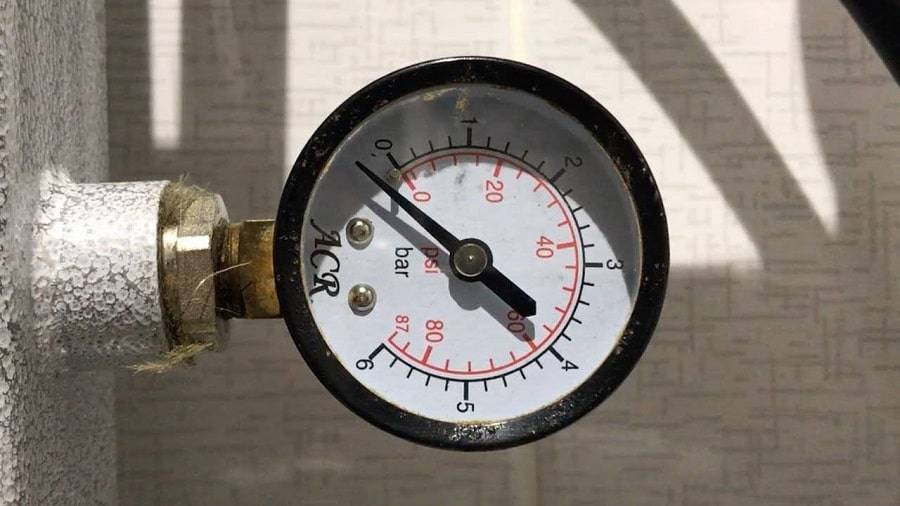

Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.
Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.

Выводы

Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке

Достоинства расширительного бака для отопления закрытого типа

К несомненным достоинствам стоит причислить небольшой расход времени, требующегося на установочные работы, и значительную экономию используемых материалов. Однако увлекаться и игнорировать определённые нюансы явно не стоит: так, например, соблюдение уклона при отключении электричества обеспечит в той или иной степени функционирование системы, без угрозы размораживания.

Несмотря на то, что самое определение закрытости для отопительной системы означает изолированность от проникновения воздуха, не стоит надеяться на абсолютную её герметичность: воздух может наличествовать в трубах, как следствие того, что совершают доливание теплоносителя, что влечёт за собой его скопление в верхних точках. Устранить излишнее содержимое можно, прибегнув к такому устройству, как кран Маевского. С этой же работой успешно справятся поплавковые отводчики, функционирующие «на автомате». Будучи растворённым в воде, воздух подвергается окончательному удалению посредством воздействия на него сепараторов, которые устанавливаются непосредственно в трубопроводе.

Для данной системы характерна также широта диапазона топлива, пригодного для её функционирования. В качестве такового можно выбрать как газ, так и электричество, а также дизельное или твёрдое топливо.

Большое значение имеет такой показатель котла, как его мощность. Так, для помещения высотой до трёх метров эта величина равна 1кВт на 10 квадратных метров

Данное значение очень является крайне относительным, так как здесь непременно нужно принять во внимание ряд многих других факторов, к которым относятся различные характеристики здания

Правила подключения и возможные трудности

Как установить расширительный бак? Монтаж расширительного бака осуществляется по проекту, согласно инструкции. Лучше всего, конечно, доверить это дело специалисту или, по крайней мере, проконсультироваться со знающими людьми. Велик риск допустить оплошность, которую придется исправлять, затрачивая дополнительное время и средства.

В открытых системах отопления применяют открытые расширительные баки с резьбовым соединением в дне, необходимым для подключения к системе. Устанавливают их в самой верхней точке отопительной системы, что обусловлено элементарными законами физики, и необходимо для того, чтобы вода из системы не выливалась. Данный вид системы встречается сейчас нечасто, поскольку установка расширительного бака данного типа не всегда удобна.

В системах отопления закрытого типа применяют расширительные баки закрытого типа, который разделен внутри на две части. С одной стороны к нему подключают систему отопления, а с другой имеется клапан, который позволяет регулировать давление: стравить воздух, или же, напротив, подкачать. Изначально весь внутренний объем бака заполняет газ, который находится под избыточным давлением. Эту величину необходимо отрегулировать.

Монтаж расширительного бака осуществляется по проекту, согласно инструкции

Подключение расширительного бака закрытого типа можно выполнить практически в любом месте системы, разве что стоит избежать врезки непосредственно после насоса, чтобы избежать скачков в системе отопления. Принцип работы прост – при нагревании теплоносителя происходит его расширение, излишки заполняют пространство в мембранном баке, что препятствует росту давления в системе. При снижении температуры – недостающая жидкость выдавливается обратно в систему.

Лучше всего установить мембранный расширительный бак рядом с котлом, подключив к обратному трубопроводу перед насосом. Крепление должно быть прочным, поскольку в процессе эксплуатации его масса значительно увеличивается, поскольку бак заполняется водой или другим теплоносителем, который циркулирует в системе.

• в непосредственной близости от места крепежа, схема подключения расширительного бака должна предусмотреть установку предохранительного клапана и манометра;
• не допускается монтаж фильтров и установка клапанов на ответвлении, которое соединяет систему отопления и бак;
• подключается запорная арматура;
• подключать бак нужно с учетом перспективы и удобства его обслуживания.

Расширительный бак – необходимый и важный элемент систем отопления как закрытого, так и открытого типа. На стадии выбора расширительного бака для собственного дома нужно убедиться в наличии сертификата качества. Не лишним будет ознакомиться и с сертификатом безопасности, поскольку система отопления является немаловажным элементом комфорта и жизнеобеспечения

При таком подходе можно надеяться, что выбранный расширительный бак будет функциональным, надежным и долговечным, что немаловажно для рачительного хозяина

Основные разновидности расширительных баков и их функции

В настоящее время на отечественном рынке представлено огромное множество различных типов расширительных баков.

Следует отметить, что цена  на многие варианты доступная и совсем невысокая, а потому установка возможна в любую систему автономного отопления, где в качестве теплоносителя используется вода.

Среди основных типов расширительных баков, популярных на отечественном рынке, можно выделить несколько:

• Открытые – как правило, имеют квадратную или прямоугольную форму. Так как габариты подобных конструкций довольно внушительные, а эффективность сомнительная, то применяются они сравнительно редко. Основной особенностью можно назвать простой монтаж своими руками без лишних затрат времени и финансов;
• Закрытые – мембранные баки, представляющие собой плоскую или сферическую емкость, герметичную и прочную. Конструктивно это две половины термостойкой мембраны, выполненной в виде диафрагмы.

Типы расширительных баков в системе отопления

Инструкция предполагает, что функционирование данного типа баков происходит за счет попадания в них расширенного теплоносителя и деформации мембраны. Таким образом, количество воздуха в системе снижается, тогда как давление — повышается.

Выбирая расширительный бак для любой современной системы отопления важно учитывать тот факт, что изделие должно в обязательном порядке отвечать некоторым определенным требованиям – диапазону давления, отличаться высоким качеством мембраны, ее характеристиками. К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом

К тому же, важен расчет бака, ведь от полученных параметров во многом зависит функциональность и работоспособность системы в целом.

Как рассчитать расширительный бак: особенности процесса

В большинстве случаев процедура расчета мембранного расширительного бака автономной системы отопления подразумевает получение данных, касающихся объема, самого минимального диаметра труб системы, а также начального напора и давления.

Следует отметить, что использование всевозможных сложных методик расчетов может привести к ряду накладок, в том числе и многократной активации запорного клапана.

Работа мембранного бака при изменении давления

Выполняя расчеты расширительного бака системы отопления, важно помнить, что чем больше предельно разрешенное сжатие, тем меньше будут габариты самой емкости. В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут

В то же время, величина бака зависит и от температуры жидкости, ведь чем она будет значительнее, тем размеры конструкции возрастут.

Рассчитывается объем бака (как можно видеть на многих фото и видео) с использованием нескольких основных величин, в частности, объема используемого теплоносителя в системе, коэффициента его линейного расширения, а также эффективности бака.

В виде формулы такой расчет можно представить в следующем виде:

V=Vсис*К/D, где

Vсис – общий объем теплоносителя в системе,

К – коэффициент расширения теплоносителя;

D– эффективность работы бака.

В свою очередь, эффективность расширительного мембранного бака зависит от нескольких параметров: начального и максимального давления в системе, первоначального воздушного давления камеры.

Следует отметить, что именно на самое высокое давление производится наладка предохранительного клапана.

Как правильно рассчитать количество секций радиаторов отопления для системы обогрева здания — смотрите здесь.

Разнообразие объемов расширительных баков

Советы по выбору:

Выбор того или иного варианта бака выполняется с учетом множества показателей, в том числе, температуры и прочности. При всем этом параметры выбираемой конструкции не должны превышать полученные данные, ведь только в таком случае бак будет нормально работать, без сбоев и прочих проблем.

В большинстве случаев расширительные баки с объемом 15-30 литров работают в паре со специальным насосом. При этом мощность оборудования для таких баков может составлять 1,2 кВт и увеличиваться при росте объема, вплоть до 2 кВт.

Следует отметить, что в продаже сегодня можно найти баки, объем которых составляет даже 100-200 литров. Конечно же, применяются они в более крупных автономных системах отопления, в том числе, установленных на различных промышленных объектах.

Методика расчёта объёма расширительного мембранного бака для системы отопления:

Представленный ниже расчет предназначен для индивидуальных систем отопления и значительно упрощен.
Его точность составляет 10%. Мы считаем, что этого вполне достаточно

1. Определим, какой тип жидкости Вы будете использовать в виде теплоносителя. Для примера расчета в качестве теплоносителя мы возьмем воду.
Коэффициент температурного расширения воды принят равным 0,034 (это соответствует температуре 85oС)

2. Определим объем воды в системе. Приблизительно его можно рассчитать в зависимости от мощности котла из расчета 15 литров на каждый киловатт мощности .
Например, при мощности котла 40 кВт, объем воды в системе будет равен 600 литрам

3. Определим величину максимального допустимого давления в системе отопления.
Она задана порогом срабатывания клапана безопасности в системе отопления

4. Также в расчетах используется величина первоначального давления воздуха в расширительном баке Ро.
Давление Ро не должно быть меньше , чем гиростатическое давление системы отопления в точке расположения расширительного бака

5. Полный объем расширения V можно подсчитать по формуле:

V = (e x C) / (1 – (P_o/P_max))

Где используют гидроаккумулятор? Назначение гидроаккумулятора

Как уже упоминалось, гидроаккумулятор для систем отопления является очень важной, необходимой частью оборудования системы отопления. Причем не обычной, атмосферной, а системы закрытого типа, в которой теплоноситель циркулирует в замкнутом контуре

Это особенность и лежит в основе устройства и применения в системе.

Закрытая система отопления в отличие от открытой обладает большими возможностями, но при этом, у нее имеется и ряд недостатков, которые необходимо компенсировать, установив дополнительное оборудование. Если в открытой системе достаточно правильно рассчитать и установить расширительный бак для приема излишков теплоносителя, то в закрытой системе простым дополнительным объемом обойтись не получится. Создаваемое давление внутри контура закрытой системы отопления при нагревании теплоносителя дополняется еще и давлением циркуляционного насоса. Это неизбежно приводит к перепадам давления в цикле «нагрев-охлаждение». Именно поэтому для компенсации таких перепадов и устанавливается гидроаккумулятор для систем отопления.

Второй важный момент, который нужно учитывать при рассмотрении вопроса для чего нужен гидроаккумулятор в системе отопления заключается в необходимости иметь специальный прибор безопасности. Суть этого момента заключается в том, что закрытых систем характерным явлением выступает критические перепады давления теплоносителя. Гидравлический удар, спровоцированный выходом из строя автоматики защиты или поломкой запорной арматуры даже в небольшом объеме жидкости в 30-40 литров способен вызвать большие проблемы. Гидроаккумулятор для системы отопления способен в такие критические моменты отреагировать практически моментально и принять в себя некоторый объем жидкости, чем снимет угрозу разрыва системы из-за гидравлического удара.

Третий момент заключается в том, что в отличие от классического расширительного бачка с открытым верхом гидроаккумулятор для систем отопления поддерживает установленное давление жидкости. В закрытых системах жидкость находится под давлением не только в момент нагревания и работы циркуляционного насоса, даже когда котел выключен, система сохраняет установленное давление. Снижение установленного минимального порога неизбежно влечет за собой автоматическое отключение оборудования, поскольку приборы безопасности будут фиксировать снижение давления и воспринимать это как аварийную ситуацию. Гидроаккумулятор для систем отопления при настройке оборудования специально устанавливается для поддержания необходимого уровня давления. Независимо от температуры теплоносителя и работы приборов отопления он будет поддерживать давление на нужном уровне.

Неисправности в работе расширительного бака и способы их устранения

Стандартное обслуживание бака заключается в периодическом осмотре его корпуса (и закрашивании вмятин или пятен коррозии при необходимости), проверке давления в газовой камере раз в 2-3 месяца, отслеживании целостности мембраны и проведении его замены при обнаружении протечек.

В летнее время или при других длительных простоях системы с бака обязательно сливают воду, устройство во возможности хранится в сухом месте.

В целом качественные  устройства редко выходят из строя, но в последнее время на рынке появилось много поддклок. Например на одном из моих обьектов, за два года мы уже поменяли баки, на новые. Так, что покупайте баки проверенного производителя.

Исключение составляют случаи залипания или износа встроенного предохранительного клапана (при наличии), случайные поломки крышки или механические повреждения корпуса бака, износ мембраны или резиновых уплотнителей.

К признакам неполадок или неправильной работы расширительного бака в контурах отопления относят:

• Резкие скачки давления в системе. В правильно настроенных и функционирующих контурах отопления разница в давлении холодного и максимально нагретого теплоносителя не превышает 0,5-1 бара. В системах с вышедшими из строя или неправильно настроенными баками, наоборот, показатели давления далеки от стабильности.

• Потребность в доливе теплоносителя при отсутствии других утечек.

• Вытечка воды, а не сброс воздуха, при кратковременном нажатии золотника пневматического клапана. Этот признак явно свидетельствует о повреждении и необходимости замены мембраны или самого расширительного бака.

Для проверки работоспособности бака после исключения других проблем (завоздушивания, неисправностей насоса, забивки сетевых фильтров, блокировки теплоносителя арматурой) устройство отключается от системы.

После этого давление камер бака проверяется с помощью манометра и автомобильного насоса. Показатели проверяются в обычном состоянии и после слива теплоносителя, при необходимости давление в баке поднимается до нужного значения.

После этого закрываются все сливные краны, убирается автомобильный насос и манометр, система отопления дополняется теплоносителем и запускается в работу.

При стабильных показаниях давления бак просто оставляется в покое с чуть более частым отслеживанием параметров системы.

Если подкачка камеры не помогла последовательно проверяется:

Для замены мембраны (при наличии такой опции) баки отключаются от системы, разгерметизируются и раскручиваются.

Как правило фланцы мембран размещаются на той же стороне, что и присоединительные патрубки, в ряде случаев каучук удерживают дополнительные крепления, также нуждающиеся в снятии.

Мембрана достается через специальное отверстие, после чего бак промывается от грязи и коррозийных отложений и просушивается.

Новая мембрана вставляется в обратном порядке, ее фланец закручивается после сборки всех дополнительных креплений.

Отремонтированный бак подключается к системе, при необходимости – с корректировкой начального и рабочего давления.

Визуальные признаки неисправностей бака в системах ГВС в целом схожи: в режимах нагрева воды показатели роста давления близки к аварийным, через предохранительный клапан часто сбрасывается вода.

Порядок действий также неизменный: при обнаружении неполадок последовательно проводится диагностика наличия и давления воздуха во внешней камере бака и целостности мембраны.

Поврежденные мембраны в баках для контуров ГВС меняются с учетом потребности использования изделий из пищевой резины, выдерживающих более высокое давление.

Теперь вы знаете ответ на вопрос расширительный бак для отопления закрытого типа установка давление, принципы работы, неисправности и способы их устранения.

Почему падает давление в системе отопления

Причины такого явления могут быть самыми разными:

• Воздушные пробки – проблема часто возникает в самом начале эксплуатации. От нее  избавит установка воздухоотводчиков. Воздух через них постепенно выйдет сам.
• Неисправности в мембранном баке – неправильно выставленное давление, прорывы мембраны, дефекты ниппеля. В результате давление внутри бака падает, и он полностью заполняется теплоносителем. Нужно подкачать воздушную подушку в гидробаке, а если проблема не исчезает, провести ремонт  демпфера.
• Неправильная работа котла – здесь надо вызывать специалистов, обслуживающих газовые сети. Самостоятельно ремонтировать котлоагрегат нельзя.
• Проблемы с насосом – если он плохо качает, лучше обратиться к специалистам, занимающимся ремонтом насосного  оборудования.
• Течь – чтобы обнаружить место протекания, нужно осмотреть всю систему – трубы, радиаторы отопления, расширительный бак. Протекающие места – отремонтировать.
