Как настроить котел бакси на экономичный режим

Устройство и основные элементы

По своему устройству агрегаты ТМ Бакси мало чем отличаются от прочих газовых котлов. Состоят они из нескольких компонентов.

Газогорелочное устройство

В состав данного узла входит несколько элементов:

1. Газовая горелка: в самых доступных моделях устанавливается горелка с постоянной мощностью, в более дорогих – со ступенчатым регулированием. Для поддержания постоянной температуры в помещении системе автоматики приходится такие горелки периодически гасить, а потом снова поджигать. В наиболее дорогих котлах Бакси установлены модуляционные горелки, мощность которых регулируется плавно. Такие горелки работают постоянно и в самом оптимальном режиме, поэтому заданная температура поддерживается с высокой точностью.
2. Комбинированный газовый клапан: разрешает или блокирует подачу газа в горелку в зависимости от сигналов устройств автоматики.
3. Блок розжига: состоит из электронной схемы и электрода. Поступающее на него сетевое напряжение данный блок преобразует в высоковольтные импульсы большой частоты, которые подаются на электрод. В результате между электродом и горелкой (в некоторых моделях – между двумя электродами) вспыхивает искра, поджигающая на горелке газо-воздушную смесь.

Камера сгорания у котлов ТМ Бакси является закрытой, то есть воздух в нее забирается с улицы. Исключением является только модель Luna-3 Comfort 240i, обладающая открытой камерой.

Патрубок для подключения линии газоснабжения расположен посредине между патрубками для подключения отопительной системы.

Теплообменник

В своих агрегатах компания устанавливает как стальные, так и медные теплообменники.

Вторые благодаря высокой теплопроводности являются более эффективными.

Удачная конструкция теплообменника позволяет усваивать 90,8% вырабатываемого в камере сгорания тепла (у некоторых моделей КПД чуть меньше – 88,7%).

Кроме основного теплообменника в отопителе Бакси может находиться еще один, предназначенный для приготовления горячей воды. Такие котлы называют двухконтурными. Некоторые модели, например, Бакси Экофор 24, могут греть воду во внешнем бойлере.

На входе в теплообменник установлен сеточный фильтр.

Система автоматики

Во всех агрегатах данной марки применена энергозависимая автоматика. Общая потребляемая мощность котла в зависимости от модели составляет 135 или 165 Вт. У большей части моделей, например, Luna-3, Eco-3, Slim, Nuvola, автоматика является погодозависимой.

Это означает, что помимо таймера и комнатного термостата к ней можно подключать уличный термодатчик. Учет погодных условий позволяет системе своевременно переключать котел в оптимальный режим, что делает систему отопления более экономичной.

В настенной модели Luna-3 Comfort (котел 3-го поколения) вместо комнатного термостата используется термодатчик.

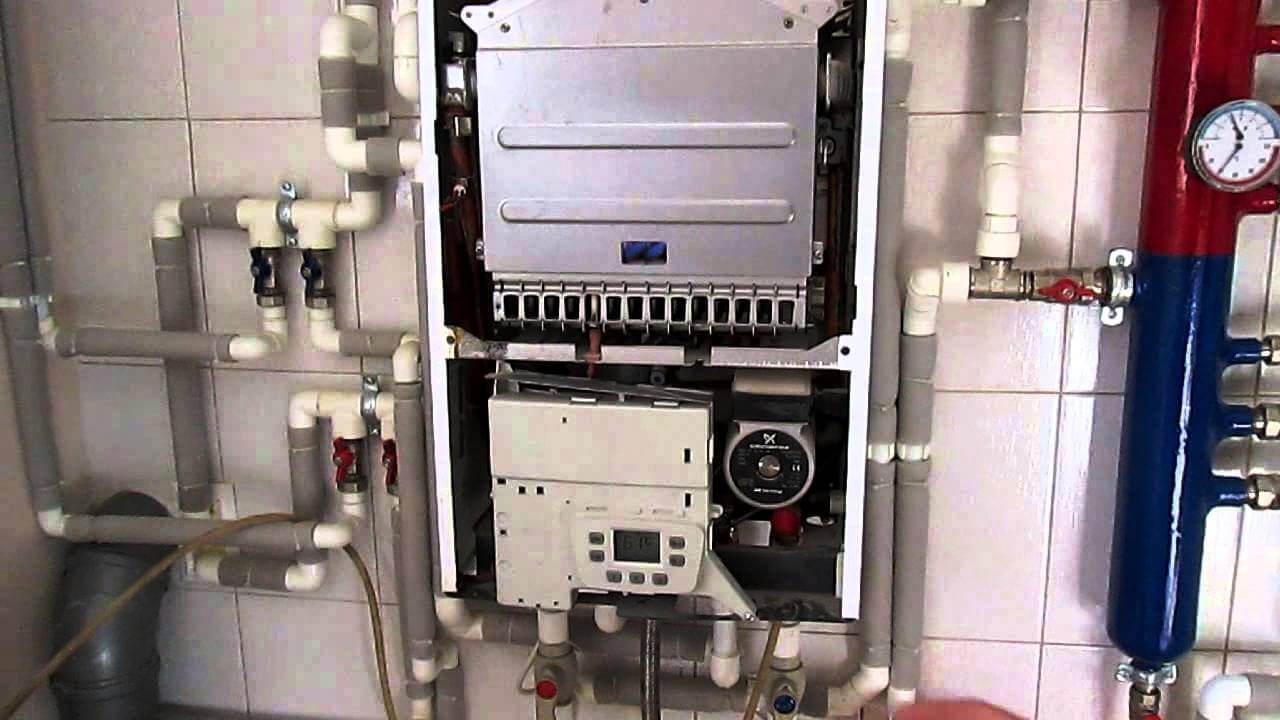

Внутренности котла Luna

Анализируя поступающую с него и с уличного термодатчика информацию, этот котел сам рассчитывает зависимость температуры теплоносителя от температуры воздуха на улице. Такое свойство называется самоадаптацией.

Устройство газового котла Baxi Main 24 Fi

Основными элементами конструкции котла являются:

• Единый битермический теплообменник.
• Газовая горелка закрытого типа.
• Расширительный бак.
• Вентилятор турбонаддува.
• Циркуляционный насос.
• Трехходовой клапан.
• Система датчиков, подключенных к плате управления.
• Присоединительные патрубки, соединительные трубопроводы.

Работа котла заключается в нагреве теплоносителя с помощью теплообменника и газовой горелки. Выходящая ОВ смешивается с более холодным обратным потоком, получая заданные параметры температуры.

Одновременно в теплообменнике происходит нагрев горячей воды, проходящей по внутренней трубке и получающей энергию от горячей ОВ. Режим горения и вывод продуктов сгорания топлива обеспечивается вентилятором, получающим свежий воздух из внешней трубы коаксиального дымохода.

Все процессы находятся под наблюдением системы датчиков, которые при появлении неполадок сигнализируют на плату управления и отображают на дисплее тот или иной код ошибки.

Практически все процессы протекают автоматически, вмешательство пользователя минимально и направлено только на регулировку режима работы.

Специфика оснащения газового оборудования от Baxi

В предложенном покупателю ряду торговых предложений от Baxi S.p.A. есть напольные и настенные агрегаты. Первые приобретают для устройства автономного отопления в просторных загородных домах, производственных или коммерческих объектах. Вторые пользуются успехом у собственников квартир, небольших дач и частных домов малой площади.

И настенные, и напольные модели этой марки выпускают с одним или двумя теплообменниками. Каждый теплообменник предназначен для разогрева среды отдельного контура. Одноконтурные котлы предназначены для подготовки теплоносителя, двухконтурные – обслуживают систему отопления и обеспечивают подачу горячей воды в смесители.

В ассортименте котлов от Бакси есть атмосферные и турбинированные агрегаты. Атмосферные модели снабжены открытой камерой сгорания, турбинированные – закрытой. Первые несколько дешевле и проще в эксплуатации, вторы дороже и сложнее, но значительно безопасней, потому и популярней в среде потребителей.

Устройства контроля работы и защиты

Востребованные на рынке газовые котлы оснащены следующими системами регулировки работы теплогенератора и обеспечения безопасности:

• Предохранительный термостат. Прибор с датчиком, реагирующим на превышение нагрева воды. Если он фиксирует температуру выше установленного предела, происходит блокировка котла. Отключение его запрещено.
• Датчик тяги. Устройство, фиксирующее температуру выводимых из котла продуктов переработки газа. Если они выше 90ºС, электронная плата перекрывает подачу газа. Отключать не следует ни при каких обстоятельствах.
• Датчик ионизации пламени. Электрод, отслеживающий подачу газа в горелку, фиксирующий нарушение в поставке голубого топлива или частичное затухание горелки. В случае обнаружения опасных ситуаций, система блокирует котел.
• Реле давления потока среды. Система, позволяющая активизировать работу горелки только в случае, если давление обрабатываемой среды превысит 0,5 бар.
• Защита от промерзания. Устройство, автоматически запускающее котел при понижении температуры до +5ºС и заставляющее его работать, пока теплоноситель для поставки в подающую трубу не нагреется до +30ºС.

Защиту от образования ледяных пробок в системе, наполненной теплоносителем или санитарной водой, не отключают даже тогда, когда от питания отсоединяют все прочие электрозависимые системы агрегата. Двухполюсное устройство отключения позволяет оставлять ее в рабочем состоянии, если котлом какое-то время не пользуются.

Кроме того, котлы оборудованы системами, обеспечивающими постциркуляцию нагретой среды. Т.е. после остановки горелки теплоноситель еще три минуты будет курсировать по контуру отопления. Есть функция, заставляющая циркуляционный насос периодически включаться на 10 мин., если котлом не пользуются больше суток, и еще множество полезных новаций.

Наиболее удачными вариантами признаются котлы, обеспечивающие нагрев горячей воды, питание и циркуляцию теплоносителя в отопительных контурах или системах теплого пола.

Существует множество фирм, занятых производством теплотехнического оборудования, которые разрабатывают и совершенствуют конструкцию отопительных агрегатов.

Наиболее эффективными и экономичными считаются газовые установки, которые заметно преобладают над другими типами отопительных котлов.

Важнейшей эксплуатационной процедурой является настройка, которую будет рассмотрена на примере газовых котлов итальянской фирмы Baxi.

Подключение котла к коммуникациям

Котлоагрегат Бакси размещается в нежилом помещении, например, на кухне, при условии надежной приточной вентиляции, обеспечивающей 3-х кратный часовой воздухообмен.

Подключение отопительного контура производится к патрубкам подачи/обратки, расположенные на задней панели устройства по принятой схеме обвязки.

Далее проводят обвязку дымоходной системы котла:

1. Устанавливают дымовую трубу через переходник к дымовому патрубку котла.
2. Дымовая труба и дымовой патрубок агрегата должны иметь одинаковые размеры, он указывается заводом изготовителем в технической документации.
3. Дымовой канал выбирается таким образом, чтобы участок дымохода был максимально коротким.
4. Вертикальный участок трубы от точки подключения до оголовка должен быть не менее 6 м и обеспечить тягу в топочной камере в диапазоне 0.8 мм – 3.0 мм водного столба.
5. Тяга замеряется при работе аппарата.
6. Дымоход обязан быть основательно прикреплен и не должен упираться на котлоагрегат.
7. Места прохождения трубы через конструктивные элементы стены, потолок и кровлю должны быть хорошо теплоизолированы.

Далее выполняют подключение внутренних элементов к модулю управления котла Baxi:

• подключают к 6-клеммному разъему трансформатор для пьезорозжига и газовый прессостат;
• подключают к 9-клеммному разъему основной 2-х ступенчатый клапан;
• подключают к 3-клеммному разъему дополнительный 2-х ступенчатый клапан;
• подключают левый электрод кабеля розжига и правый электрод кабеля ионизации к пьезозапальнику;
• устанавливают первичные датчики по температуру и давлению в технические отверстия, указанные на схеме обвязке, предоставленной заводом-изготовителем.

Манипуляции перед монтажными работами

подключать к отопительным установками

Котел Baxi MAIN Four 240 F перед подключением необходимо:

1. Тщательно обмыть, и прочистить трубопроводы для удаления возможных примесей;
2. Проверить пригодность котла для работы на поставляющемся газе. Это можно сделать благодаря надписи на заводской упаковке или по табличке, которая прилагается к паспорту;
3. Определить оптимальные показатели тяги дымохода. Котел не должен иметь сужения или другие выпускные трубы от других устройств;
4. Обустроить надлежащий тип дымохода, чтобы в нем отсутствовали сужения и были подсоединены выпускные трубы для других аппаратов;
5. Котел присоединяется у уже имеющемуся дымоходу. Владельцу необходимо тщательно проверить его чистоту, потому что во время работы конструкции шлаки могут отделяться от стен и стать преградой для свободного выпуска отходящего газа.

Основные настройки газовых котлов

Запустить газовый котел серии Baxi ECO можно следующим образом:

• открыть газовый кран;
• установить переключатель режимов на летнее или зимнее время;
• открыть запорные краны системы отопления и ГВС, а затем зажечь горелку;
• чтобы увеличить температуру, регулятор следует повернуть вправо, чтобы уменьшить – влево.

При первом пуске отопительного прибора он может включиться не сразу – пока выйдет воздух из газовых труб. Поэтому, если с первого раза розжиг не произошел, следует повторить попытку несколько раз.

При работе в летнем режиме газовый котел обеспечивает только производство горячей воды. Также в этом режиме будут активны защита от замерзания и антиблокировка насоса.

Регулировать температуру отопления можно с помощью подключенного термостата или ручки на панели.

Обратите внимание! На модели 1.240 Fi регулятора ГВС нет. Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды

Газовый клапан агрегата оснащен электронной системой регуляции отопления, действующей в зависимости от положения температурного регулятора и количества выбираемой из кранов воды.

Для экономии электроэнергии и газа летом рекомендуется устанавливать рукоятку в положение «Комфорт».

Тактование двухконтурного газового котла Baxi в режиме горячего водоснабжения ГВС

То холодная, то горячая вода идет из котла

В руководстве по эксплуатации двухконтурного газового котла Baxi указано, что с заводскими настройками максимальной мощности 24 кВт., котел обеспечивает нагрев воды на разницу температур dT=35 оС, при максимальном расходе горячей воды 9,8 л/мин.

В доме с котлом, подключенным к центральному водопроводу, получены следующие результаты измерения максимального расхода горячей воды: через рожок смесителя ванны 6 л/мин., в умывальнике 4 л/мин., в мойке кухни 5 л/мин.

Вы сами можете узнать максимальный расход горячей воды в кранах, если воспользуетесь информационным меню котла Baxi Main Four. Открывайте поочередно краны горячей воды и наблюдайте величину расхода в информационном меню, в Строке А08: текущее значение (л/мин х 10) расхода горячей бытовой воды.

Обычно, в целях экономии, краны разбора воды на полный проток пользователи не открывают.

Очевидно, что разница между заводскими настройками максимальной мощности котла в режиме ГВС, рассчитанными на нагрев 9,8 литров в минуту, и мощностью, которая требуется для нагрева реального расхода в водоразборном кране, будет значительной.

Это приводит к цикличности (тактованию) нагрева горячей воды. Горелка котла в режиме ГВС периодически то включается, то гаснет. Соответственно, из крана идет то холодная, то горячая вода.

Для комфортного пользования горячей водой необходима настройка мощности котла в режиме ГВС. Сделать это можно через сервисное меню. Строка F09 — максимальная полезная мощность системы ГВС (0-100%). Строка F16 — минимальная полезная мощность системы ГВС (0-100%).

Подробнее Читайте: То холодная, то горячая вода идет из котла

Схемы обвязки систем отопления Baxi

Несмотря на то, что производитель позаботился о том, чтобы предоставить пользователю всю необходимую документацию по обвязке котла к системе отопления, для того чтобы сохранить гарантийные обязанности, не рекомендуется выполнять это самостоятельно, нужно пригласить сервисную службу, которую порекомендуют в магазине при покупке агрегата.

Таким образом, задачей пользователя будет подбор нужной схемы обвязки. Она будет зависеть от установленного контура отопления. Согласно существующим схемам теплоснабжения она может быть:

• двухтрубная для домов большой отопительной площади;
• однотрубная с естественной циркуляцией для домов малой нагреваемой площади;
• комбинированная, для многоконтурных систем отопления.

Двухтрубная схема

Двухтрубная схема Бакси выполняется из источника нагрева, циркуляционного насоса, расширительного бака, группы безопасности, грязевика и фильтра очистки теплоносителя.

Принцип работы двухтрубной сети:

1. Холодная вода через фильтр поступает в отопительный контур на всас сетевого насоса.
2. Вода поступает в котел, нагревается до температуры установленной пользователем на рабочей панели.
3. Нагретый теплоноситель поступает на подачу системы отопления.
4. От подающего трубопровода идут ответвления к каждому прибору отопления.
5. Охлажденная вода из радиатора по обратному ответвлению поступает в общую обратную магистраль и насосом подается в агрегат для следующего цикла нагрева

На приборе отопления устанавливаются воздухоотводчики и тепловой датчик, который регулируют теплоноситель в зависимости от установленной температуры.

Благодаря такой схеме радиаторы нагреваются равномерно и при необходимости могут быть полностью индивидуально отключены.

Однотрубная схема

Однотрубная схема с естественной циркуляцией доступная и экономичная схема обвязки предназначена для малогабаритных одноэтажных домов.

Схема состоит в следующем:

1. Газовый котел устанавливается на стену в кухне.
2. Подача от устройства поступает по одному трубопроводу, к которому подключены все радиаторы последовательно.
3. Нагретый теплоноситель из аппарата поступает в подающую магистраль, которая имеет верхнюю разводку, а затем последовательно проходит по всем радиаторам отопления.
4. Из последнего радиатора он поступает в обратную магистраль и затем в котел для нового цикла нагрева.
5. Движение среды протекает под воздействием естественной циркуляции, возникающей при разности температур в подаче и обратке. Для эффективности движения трубопроводы подачи и обратки устанавливаются с уклоном. Воздушник устанавливается в самой верхней точке, обычно в чердачном помещении.
6. В системе устанавливается расширительный бак для компенсации температурного расширения теплоносителя.

Недостаток такой схемы, в том, что первые по ходу теплоносителя батареи перегреваются, а последние недогреваются. Эффективность схемы можно повысить, если интегрировать в контур циркуляционный насос, что позволит увеличить площадь нагрева от 40 м2 до 150 м2.

Комбинированная схема системы газового отопления Бакси

Это наиболее прогрессивная схема обвязки котла, она имеет несколько независимых контуров отопления — радиаторный и систему “теплый пол”.

Обычно радиаторы устанавливают в спальных комнатах и гостиной, а в остальных помещениях в кухне, ванной комнате и других подсобных помещениях устанавливают “теплый пол”, который работает в более низких температурных режимах и может работать с обратным теплоносителем.

Ограничение температуры обратного теплоносителя устанавливается заводом изготовителя для конкретной модели агрегата, чтобы противодействовать процессу образования конденсата в дымовых газах. Для распределения теплоносителя по разным контурам потребуется установка котла Бакси с гидравлическим коллектором и отдельными насосами циркуляции на каждый контур.

Настройка давления

Чтобы поднять давление используется кран подпитки, а для того чтобы спустить давление — спускной клапан.

Оптимальным значением считается диапазон 0,7-1 мБар. Обычно котлы Baxi самостоятельно поддерживают нужное значение, но иногда возникают сбои. Если наблюдается постоянное падение, которое не исчезает после подпитки системы, значит где-то происходит утечка ОВ.

Это может означать либо протечку трубопроводов или радиаторов, системы теплого пола или других внешних элементов.

Часто проблема возникает из-за неисправности спускного клапана. Нештатное повышение давления может быть из-за неисправности или открытого крана подпитки или повреждения мембраны расширительного бака.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Устройство и подключение котла Baxi main four

Если подвал находится в жилом комплексе, который принадлежит гражданину на правах личного пользования, тогда установка котла там возможна, при условии наличия окна с форточкой.

Оптимальный режим работы Оптимальный режим работы котла подробно описан в инструкции пользователя. Датчик тяги — пневмореле; 22b.

И так, пройдя все радиаторы, теплоноситель в конце попадает в обратный трубопровод. Потому при проектировании системы стоит использовать или радиаторы большего размера, или устанавливать большее их количество. Стоит сразу сказать, что это отопительное оборудование требует грамотной профессиональной установки, тщательной настройки и регулярного обслуживания.

Газовый клапан. Стал шуметь и стучать при работе. Присоединяются все подводящие трубопроводы — газ, теплоноситель прямая и обратная линия, ГВС.

Статья по теме: Пуэ прокладка кабелей в земле

Внешний вид устройства никак не отразится на виде кухни, так как приборы компактные и имеют приятный вид. Как включить Подключение котла к сети электропитания производится только после присоединения всех трубопроводов, подводящих воду, ОВ и газ. Она заканчивается внизу краном слива теплоносителя из аппарата и манометром, в нее поступает вода из системы отопления дома.

Напольные устройства просто помещаются в нужной точке помещения, настенные котлы навешиваются на поверхность прочных стен. Сложность, электронная оснащенность, управляемость обвязки зависят от потребностей. К модуляционной горелке подключена газовая рампа с форсунками, в которую поступает газ из газового клапана.

Теплоноситель поступает в систему аппарата по правой трубе, движимый циркуляционным насосом. Если всё будет в порядке, оборудование сдаётся в эксплуатацию.

Если внимательно разглядеть схему, то видно, что в состав системы входит и радиаторная система, и система теплый пол. При настройке температуры не следует изменять параметры скачками на большие величины. Для котлов Бакси важна и форма импульсов и стабильность характеристик Но это еще не все требования по электропитанию.
СХЕМА ОБВЯЗКИ (ПОДКЛЮЧЕНИЯ) BAXI MAIN 5

Как настроить максимальное и минимальное давление газа?

Настройка максимального давления газа производится следующим образом:

• следует открутить винт на штуцере и подсоединить манометр;
• открыть газовый кран и установить переключатель режимов в положение «зима»; необходимо убедиться, что агрегат работает на максимальной мощности; установить высокую производительность можно и в режиме ГВС – для этого следует поставить регулятор горячего водоснабжения на максимум и включить кран со скоростью протока 10 л/мин;
• проверить давление на горелке с помощью манометра, показатель должен соответствовать максимальному давлению, указанному в характеристиках агрегата;
• при необходимости можно снять с клапана колпачок и вращением регулировочного винта установить соответствующее значение давления.

Также можно настроить минимальное давление:

• установить переключатель режимов в положение «0»;
• отсоединить контакты датчика температуры;
• перевести рукоятку в положение «зима»;
• подключить контакты температурного сенсора;
• с помощью винта на газовом клапане установить минимальную мощность согласно техническим характеристикам агрегата;
• выключить котел и отсоединить манометр, закрутить винт на штуцере.

Ошибки газовых котлов Baxi и способы их устранения —

В небольших квартирах, особенно в межсезонье, рекомендуется настраивать газовый котел на минимальный режим работы. У агрегатов Baxi наименьшая мощность составляет 40% максимальной. Например, для модели на 24 кВт минимальная производительность составит 9 кВт.

Чтобы перевести газовый котел Baxi на другой тип топлива, достаточно просто поменять форсунки в горелке. После перехода на другой газ придется снова настроить максимальную или минимальную мощность.

Как избавиться от «тактования» газового агрегата?

Если мощность газового котла превышает необходимую, часто возникает такая проблема как «тактование» – частое включение-выключение. Это очень негативно сказывается на состоянии узлов устройства и приводит к их повышенному износу, а также к перерасходу топлива.

У газовых котлов Baxi можно задать значение минимальной продолжительности между включениями. Заводские настройки обеспечивают интервал 3 минуты, имеется возможность увеличить это значение до 10 минут.

Если Ваша модель агрегата Baxi не оснащена термостатом, то рекомендуется его приобрести и подключить. Управление газовым котлом при помощи данного устройства позволит сэкономить топливо и предотвратить повышенный износ оборудования.
