Как геотермальный тепловой насос используется для отопления дома: обзор вариантов с фото

Достоинства и недостатки системы

Внедряя геотермальное отопление, мы выигрываем в следующем:

1. Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
2. Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
3. Не загрязняем атмосферу и экономим невозобновляемые ресурсы.

Теперь о недостатках:

1. Система без электропитания неработоспособна.
2. Наружный контур имеет очень большие размеры.

Безопасная геотермальная система

Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

• высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
• неограниченные запасы тепловой энергии земли;
• отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
• автономность работы без контроля и вмешательства со стороны;
• безопасность и экологичность, исключающие использование углеродов и горючих элементов;
• возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Способы размещения труб (коллектора)

1. Первый из них, горизонтальный, подразумевает размещение коллектора под точкой промерзания грунта. В зависимости от региона глубина расположения коллектора может составлять от полутора метров. Длинна подземного трубопровода не может быть короче труб теплого пола, уложенных в доме, так же она зависит от обводненности грунта, чем влажнее земля, тем выше теплоотдача.Не допускается строительство над контуром сооружений с заглубленным фундаментом, а после завершения монтажа потребуется благоустройство участка.
2. Второй способ расположения коллектора – вертикальный. Придется бурить в грунте несколько скважин на расстоянии не ближе 2-3 м от дома, каждая из которых входит в почву под своим углом и направлены они в разные стороны. Внутри земляных отверстий глубиной до 50 м размещают геотермальные зонды. По конструкции это одна или пара U-образных труб, выполненных из пластика марки ПНД. Одна скважина (1 погонный метр) способна отдать до 50 Вт. Т. е., чтобы получить те же 7-9 кВт, нужно от 150 до 200 м геотермальных зондов. Это актуально, если участок небольшой, места мало. Данный способ в разы дороже горизонтального, но его плюс, не нарушается ландшафт участка. Единственное дополнительное условие – подготовка небольшого места под кессонный колодец, объединяющей трубы коллектора.
3. Третий способ требует наличия рядом с домом водоема, который не промерзает зимой до дна (глубина должна быть от 2 м),там где будет располагаться затопленный геотермальный контур. Преимущества метода заключается в отсутствии необходимости проведения трудоемких земляных работ (исключая рытье транше до дома). Но есть и минусы – потребуется специальное разрешение, особенно, если водоем общественный. К тому же далеко не у каждого загородного дома рядом имеется озеро или пруд, река. И все же этот способ считается наиболее экономичным. Для отопления 100 кв. м площади понадобится от 250 до 300 погонных метров коллектора.
4. И последний способ обустройства геотермальной установки – переливной. Когда вода отбирается из пробуренной водоносной скважины охлаждается в ТН на 4-5 градусов и снова сбрасывается, либо в приемную скважину, находящуюся на удалении 20 метров, либо в ближайший водоём. Недостатки данного способа заключаются в невозможности контроля уровня водоносного горизонта и необходимости дооборудования ТН фильтрами и промежуточными теплообменниками.

Немного о теплообменниках

При использовании теплообменников можно выделить два способа их расположения. Но это, в общем-то, не меняет сути геотермального отопления. Внутренний контур останется неизменным.

Внутренний контур одинаковый для всех видов геотермального отопления. Различается лишь внешний контур. Даже не он сам, а его теплообменник, который может быть расположен как в вертикальном (в скважине), так и в горизонтальном положении (выкапывается траншея).

Способ 1.

Первый способ – это вертикальный внешний контур. Температура внутри земли значительно отличается от температуры воздуха. На глубине 100 метров наблюдается стабильная температура, которая постоянно держится в районе 11-15 гр. С. Чтобы добыть это тепло, начинают бурить землю. Для того, чтобы поверхность не сильно искривилась, можно бурить сразу несколько скважин в одном месте, но делать это нужно под разными углами. Одна скважина будет добывать из недр воду, а вторая ее перерабатывать. Именно здесь и будет находиться внешний контур. Правда, данный способ является довольно дорогим из-за сложности инсталляции. Его основное преимущество в экономии места на участке.

Способ 2.

Второй способ – горизонтальный внешний контур. Для его использования нужно заранее узнать, как сильно и как глубоко замерзает земная кора в вашей местности (см. таблицу глубины промерзания ниже).

Таблица глубины промерзания грунтов по России, СНИП

Трубы нужно класть ниже этого предела. Обычно их длина должна в три раза превышать площадь вашего дома. Как правило, их располагают по всему периметру участка. А значит, этот способ установки потребует огромного количества земельных работ. При этом владельцу еще нужно будет учесть расположение всей растительности и деревьев. К примеру, ни в коем случае нельзя располагать трубы ближе, чем 1,5 м до деревьев. Растительность, которая будет находиться над трубами, просто промерзнет. Лучше всего, если вы будете устанавливать геотермальное отопление вместе со строительством дома, чтобы сразу распланировать монтаж труб и озеленение участка оптимальным образом.

В сети можно найти мануалы от наших «кулибиных» которые собирают самодельные системы геотермального отопления, используя например компрессор кондиционера.

Укладка в траншею геотермального контура из ПНД трубы, своими руками

Преимущества и недостатки системы

Прежде чем собственник решит инвестировать средства в геотермальное отопление дома под ключ цена которого зависит от многих критериев, он должен знать все плюсы и минусы. Они довольно обширны и не ограничиваются лишь большими первоначальными вложениями и отличной отдачей в работе оборудования в перспективе.

Положительные моменты

Если не брать в расчет огромные финансовые затраты, необходимые для проведения земляных работ и покупки насоса, то геотермальная энергия может дать отличные дивиденды. По сравнению с другими возобновляемыми источниками энергии, геотермальная энергия имеет весомые преимущества – она использует относительно постоянный источник энергии. Это означает, что она не зависит от ветра, солнца, температуры за окном и может работать в режиме 365/24/7 независимо от времени года и прочих внешних условий.

Для геотермальной системы характерен простой и понятный принцип работы. Геотермальное отопление дома при этом является выбором людей, проявляющих заботу об экологии, ведь в процессе эксплуатации побочные выбросы минимальны, а тепло вырабатывается из возобновляемых источников энергии.

Высокая эффективность в сочетании с низкими эксплуатационными расходами позволяет геотермальной системе занять лидирующие позиции в рейтинге альтернативных источников энергии. При этом оборудование, необходимое для функционирования системы имеет малые габариты и отнимает незначительное количество полезного пространства. Так, насос на отопление занимает столько же места, сколько и традиционный газовый котел.

Кроме того, срок службы геотермального теплового насоса достаточно велик – он составляет минимум два десятка лет, при этом трубы, используемые для оборудования теплообменника под землей, имеют еще более солидную гарантию. Производители обещают, что они надежно прослужат в системе отопления до пятидесяти лет. Также стоит добавить, что делая своими руками геотермальное отопление собственник может рассчитывать на бесшумную работу всех компонентов системы, их долговечность и функциональность. Если в доме нет газа, то наша статья «Как организовать отопление загородного дома без газа?» будет полезной.

Критика геотермальной системы

Среди характеристик геотермальных систем встречаются и негативные моменты. Специалисты отмечают, что монтаж геотермальных систем отопления подходит далеко не для всех домов. В частности, дома, расположенные на скалистых участках не могут быть оборудованы геотермальными энергоблоками. Еще одним минусом является то, что насос для отопления в частном доме купить могут далеко не все, ведь прибор отличается от аналогов очень высоким ценником.

Реалии таковы, что на сегодняшний день позволить себе использование экологичного геотермального отопления могут лишь состоятельные люди, бюджет которых рассчитан на огромные капиталовложения в обустройство дома.

Подбор насоса для системы отопления должен проводить грамотный специалист после проведения ряда тепловых, гидравлических и геодезических расчетов.

Установка системы сопровождается масштабными и дорогостоящими работами, поэтому собственнику в процессе монтажа трубопроводов придется постоянно увеличивать статьи затрат и быть готовым к непредвиденным расходам. Непосредственная установка оборудования предполагает работу целой команды профессионалов, имеющих достаточный уровень квалификации для реализации столь сложного и ответственного проекта.

Что такое геотермальное отопление?

Отопление за счет тепла земли называется геотермальным. Оно основано на том, что ниже точки промерзания почва всегда положительной температуры. По сути, это автономные тепловые станции, использующие низко потенциальное тепло почвы и грунтовых вод.

Поскольку коллектор для забора тепла располагается ниже отметки промерзания грунта, оборудование можно использовать даже в северных широтах. По сути, это агрегат, который работает на подогрев или охлаждение, но не нуждается в постоянной положительной температуре среды.

Преимущества и недостатки системы

Отопление из земли дает владельцам дома следующие преимущества:

1. Система не зависит от поставок топлива. Не нужно выделять место для его хранения и тратить деньга на покупку. Кроме этого, станция полностью пожаробезопасная.
2. При работе тепловой насос не издает шум, благодаря чему обеспечивается комфорт в доме.
3. Главное преимущество – экономность системы. Вам не нужно покупать топливо, потому что используется бесплатная энергия земли. Конечно, во время работы насос использует электроэнергию, но ее расход несравним с тем, сколько потребляет электрический котел.
4. Экологическая безопасность оборудования еще один его плюс. Станция не выбрасывает вредные вещества в атмосферу.
5. Компактный тепловой насос можно установить в подвале дома, а протяженный контур укладывается под землей за пределами постройки, поэтому вам не придется выделять много места в доме для монтажа оборудования.
6. Станция многофункциональная. Она может обеспечивать дом теплом, охлаждать помещения в жару и подогревать воду для горячего водоснабжения.

Отопление тепловым насосом имеет свои минусы. К недостаткам можно отнести то, что к местности, типу грунта предъявляются определенные требования, поэтому монтировать геотермальную установку можно не везде. Еще одним минусом являются существенные расходы на покупку оборудования и его монтаж. Однако затраты окупаются в течение первых лет эксплуатации.

Производители геотермальных насосов

Внимание к бренду, марке иногда помогает определить лучший тип оборудования. В частности, самыми надежными считаются немецкие изготовители:

• Viessmann. Высокая производительность до 290 кВт, нагрев теплоносителя до +60 С, встроенные накопительные емкости – плюсы оборудования. Модель Vitocal 300-G/W Pro адаптирована под суровые климатические условия.
• Buderus. Это товарная линейка бытовых приборов отопления мощности до 60 кВт, прогревом теплоносителя до +65 С, шумовой эффект не более 40 дБ. То есть такие агрегаты можно размещать в самом доме.

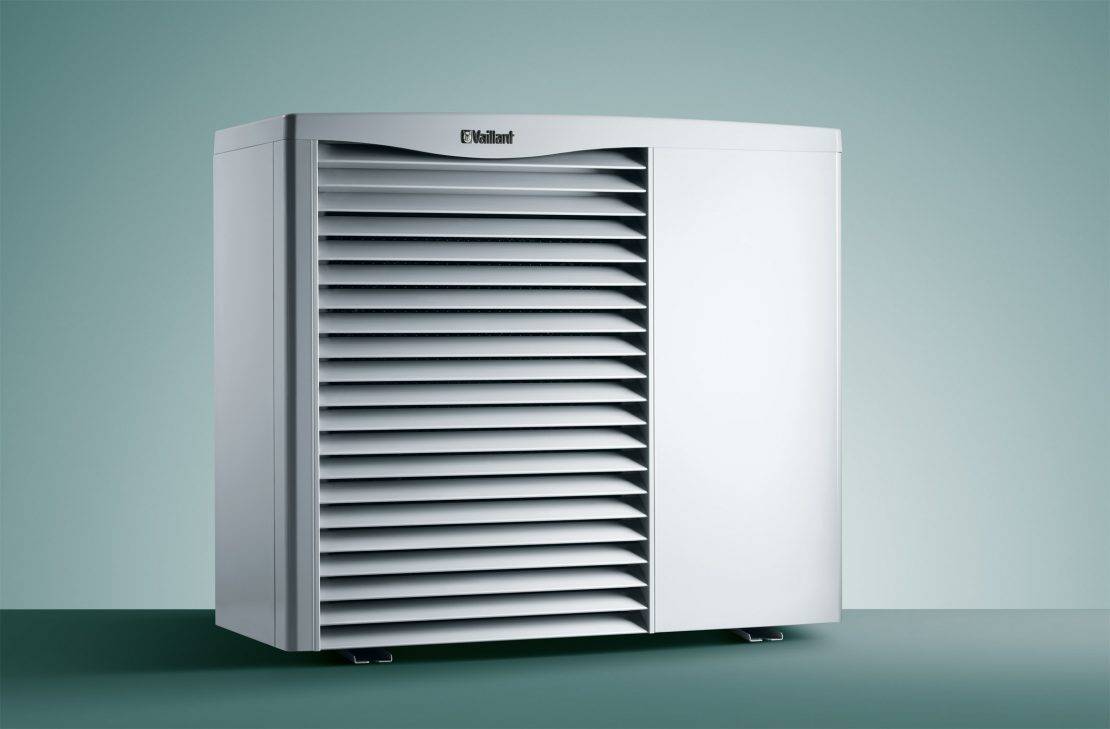

• Vaillant. В линейке представлены все типы геотермальных насосов, есть серии для выкладки водяных коллекторов по дну водоемов, применения геотермальных зондов, монтажа контура ниже точки промерзания грунта. Прогрев теплоносителя до +60 С, производительность максимальная до 46 кВт. Недостаток в небольшом ассортименте оборудования, но зато качество заслуживает самой высокой оценки.
• Stebel Eltron. Это изделия частичного и полного обеспечения теплом жилых помещений. Удобство в простоте интеграции моделей в систему вентиляции летом. Производительность до 98 кВт, большой ассортимент заставит задуматься, поэтому лучше обратиться к профессионалу.

Тепло из земли

Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.

При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

Горизонтальная укладка

При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.

Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.

Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².

Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.

Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.

С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.

Вертикальная укладка

Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

Зонды

В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.

Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.

Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

Скважины

В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.

При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.

При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here

Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.

Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.

Как создать теплонасос самостоятельно

Независимо от выбора типа системы (из трех вариантов, описанных выше), для создания установки понадобится тепловой насос, который состоит из компрессорной станции, испарителя, дроссельной заслонки и конденсатора. Можно купить готовую систему, но ее стоимость окажется довольно высокой. Если имеющийся бюджет не позволяет приобрести установку, ее можно смонтировать самостоятельно.

Перед разработкой и монтажом собственного автономного отопления нужно убедиться в том, что вся электропроводка в доме находится в надлежащем состоянии.

Есть два основных способа создания установки своими руками: на основе холодильника или кондиционера. Рассмотрим их подробнее.

Производители тепловых насосов

Считается, что лучшие модели оборудования выпускают немецкие производители:

• Viessmann. Выпускают насосы высокой производительности, развивающие мощность до 290 кВт с максимальным прогревом теплоносителя до +60 С. Станции дополняются накопительными емкостями для подачи горячего водоснабжения.
• Buderus. Выпускают бытовые приборы мощностью до 60 кВт и прогревом теплоносителя до +65 С. Малошумные насосы (40 дБ) можно устанавливать в доме, рядом с жилыми комнатами.
• Vaillant. Производит все виды ТН, выпускает серии контуров для выкладки по дну водоемов, геотермальных зондов и контуров для укладки в грунте. Максимальная производительность приборов 46 кВт, прогрев теплоносителя до +60 С. Минусом считается малый выбор ТН, но качество оборудования остается на высоте.
• Stiebel Eltron. Продукция компании предназначается для частичного или полного обеспечения потребностей хозяев частных домов в отоплении. Модели дополняются устройствами интеграции в систему вентиляции и летом работают на охлаждение. Максимальный показатель мощности 98 кВт, большой ассортимент продукции и видов ТН. При выборе следует обращаться к специалисту.

Устройство и принцип работы типичной геотермальной установки для обогрева загородного дома

В данном случае источником энергии, а следовательно и тепла для постройки, может быть скальная порода, грунт, обычное озеро, сточные воды, теплый воздух на выходе из промышленной вентиляции или геотермальный источник. Последний вариант самый эффективный, хотя и встречается редко. Выбирая среду для забора теплоты, руководствуются одним единственным правилом, ее температура не должна ни при каких условиях опускаться ниже -1°C.

Принцип работы системы

Тепловой насос играет большую роль в геотермальной установке.

Условно геотермальную установку можно разделить на три основных части. Первая – самая большая – это контур для сбора энергии из природного источника. Вторая – самая сложная в плане технического исполнения. Сюда относится тепловой насос. Именно в нем происходит процесс преобразования природной энергии в тепловую для обогрева загородного дома. В свою очередь тепловые насосы бывают: воздушные и геотермальные. И третья часть – непосредственно отопление здания.

Работает оборудование следующим образом:

1. теплоноситель или специальная смесь жидкостей (30% раствор этиленгликоля или спирта) движется по большому контуру, который располагается в природной среде, и набирает температуру окружающей среды. Пройдя всю систему труб, жидкость поступает в тепловой насос;
2. тепловой насос имеет объем среднестатистической стиральной машины. В нем теплоноситель из первичного контура соприкасается с антифризом (легкокипящей жидкостью). Особенность этого вещества заключается в том, что даже при незначительном повышении температуры оно из жидкого состояния переходит в газообразное. Теплоноситель, отдав свою теплоту антифризу, возвращается обратно во внешний контур установки для забора энергии из окружающей среды, а газообразный антифриз движется дальше по системе;
3. газообразный антифриз попадает в компрессор, где происходит его сжатие. Результат – сжатый антифриз повышает свою температуру во много раз (иногда до 65°C). Он соприкасается с вторичным контуром, который и является отоплением здания. Отдав всю свою теплоту теплоносителю из разводки труб системы отопления загородного дома, антифриз проходит через сбрасывающий давление клапан и возвращается в резервуар, куда из окружающей среды вернулся подогретый раствор этиленгликоля.

Солнечные батареи один из способов отопления загородного дома.

В результате своей работы геотермальное отопление может обеспечить теплом дом, площадь которого не превышает 150 м.кв. Когда же обогреть нужно большую площадь, используют дополнительные нагревательные приборы. Но даже в таких случаях геотермальная установка помогает экономить денежные средства и значительно продлевает срок службы основного нагревательного прибора.

Правила выбора теплового насоса

Модель ТН подбирается в зависимости от условий установки станции. Ограничения могут быть связаны с рельефом местности, уровнем залегания грунтовых вод, отсутствием площади участка для раскладки петель, наличием водоема. Например, если грунт скальный, то бурение до обводненных пластов выльется в значительные расходы – придется искать вариант с горизонтальным расположением петель, а это значит, что происходит освобождение больших площадей участка, или наличие близко расположенного водоема.

На что обратить внимание при выборе теплового насоса:

• СОР. Это сокращение, принятое в мировой практике и определяющее рентабельность установки схемы, то есть производительность оборудования по отношению к затрачиваемому электропитанию. Например, СОР3 показывает, что на каждый 1 кВт потребляемого тока ТН производит 3 кВт тепловой энергии – показатель считается средним.
• Выкладка контура. Схема также влияет на производительность всей станции. Чтобы уточнить, какая площадь потребуется для выкладки трубопровода в грунт, нужно рассчитать отапливаемую площадь и умножить на 3. Итоговая цифра – это показатель размера участка для выкладки контура. Например, если отапливать нужно 20 м2, то размер площади участка для выкладки петель равен 60 м2.
• Функциональные возможности. Для того чтобы дом не только получал тепло зимой, но и охлаждался летом, следует купить сплит-систему.

Использование внутренней энергии

Геотермальное отопление частного дома — совсем не означает использование вулканического тепла. Просто на глубине больше двадцати метров (конечно, в зависимости от района) температура земли постоянна вне зависимости от сезона и не опускается ниже десяти градусов тепла. Мало того, чем больше глубина, тем выше температура грунта, хотя и на небольшой глубине с невысокой температурой тепловой насос генерирует вполне приемлемое тепло. Поэтому геотермальное отопление для дома эффективно даже в умеренном климате.

Использование солнечной энергии ограничено для средней полосы большим количеством пасмурных дней именно в тот период, когда требуется обогрев помещений. Ветрогенераторы удобны только в степных районах, где нет сложного рельефа и безветренных зон, хотя и в степи сила и направление ветра могут часто меняться. Поэтому геотермальное отопление дома является более стабильным в использовании обогрева жилых небольших зданий.

Тепловой насос из сплит системы

Чтобы создать тепловой насос на основе кондиционера, в первую очередь нужно поменять местами наружный и внутренний блоки системы. Поскольку внутренний блок уже содержит испаритель, а наружный – конденсатор, дополнительные элементы не требуются. В качестве теплоносителя используют как воду, так и воздушную среду (на выбор). Также возможна установка дополнительного конденсатора в отдельном резервуаре для повышения эффективности теплообмена.

В состав системы также входит четырехходовой клапан, корректный монтаж которого может осуществить только опытный специалист.

Рациональнее всего разобрать кондиционер на составные элементы, а затем произвести компоновку теплового насоса, подключив последовательно испаритель, компрессор и конденсатор. Полученную систему подключают к коммуникациям для обогрева помещений.

Геотермальное отопление: цена

Ниже мы привели усредненные цены на оборудование и монтажные работы по обустройству такой системы в доме. условия: площадь отапливаемого помещения примерно 200 метров квадратных, тепловая мощность насоса – 15 киловатт. Цены в рублях.

• Тепловой компрессор – около 260000.
• Буфер – 45000.
• Емкость косвенного нагрева – 50000.
• Циркуляционный насос – 10000.
• Трубопровод, фитинги и прочее вспомогательное оборудование – 25000.
• Электропроводка, утеплители – 10000.

Добавьте ко всему этому стоимость установки – минимум 60000. Получается, что все оборудование с земляными работами и монтажом котельной обойдутся в среднем в 480000 рублей.

Насколько перспективен геотермальный обогрев?

Системы отопления данного типа не очень популярны среди населения ввиду высокой себестоимости. Цены, которые мы привели выше – это лишь минимум.  В целом же если устанавливать такую систему под ключ, то стоимость ее может резко возрасти до одного миллиона рублей! 1/3 этой суммы, как известно, занимает тепловой компрессор.

И тут хотелось бы в качестве примера привести западноевропейские страны. В них, если кто не знает, если владелец участка оборудовал себе геотермальное отопление дома, то есть, самовосстанавливающееся, то правительство обязано компенсировать ему определенную часть потраченных средств.

Вместе с тем, такая система способна окупиться всего за пять лет. Кроме того, она не требует при работе вмешательства человека, ввиду полной автономности, так что это не только экономно, но еще и предельно удобно, особенно по сравнению с другими способами отопления.

Особенности монтажа таких систем

Вне всяких сомнений, едва ли найдется желающий бурить полуторакилометровую скважину для того, чтобы отопить частный дом. Но если вы проживаете в местности, где горячая вода буквально бурлит из-под земли и это не имеет никакого отношения к коммунальным службам, то можете оборудовать на участке геотермальное отопление без каких-либо особых затрат. То есть, не очень больших.

Этап 1. Для начала необходимо определить, где именно и на какой глубине находятся подземные горячие воды.

Этап 2. Затем необходимо пробурить скважину соответствующей глубины, а лучше сразу двух. Одна из них будет предназначаться для того, чтобы снабжать жилье горячей водой, а вторая – чтобы отводить в почву уже остывшую воду.

Этап 3. Последний этап – монтаж теплового насоса и его дальнейшая настройка. Более того, нужно установить трубопровод в соответствии с приведенными в данной статье схемами.

Отопительное оборудование, которые устанавливаются в сам дом, будет вполне традиционным. Как уже говорилось, это может быть либо теплый пол, либо самые обычные радиаторы.

Обратите внимание! Всем известно, что в геотермальных источниках вода едва ли является чистой и дистиллированной. В ней могут присутствовать соли и прочие механические примеси, из-за чего подавать ее напрямую в отопительные магистрали нельзя

Более того, в некоторых источниках содержится уж слишком горячая вода, способная попросту разрушить трубопроводы. Дабы избежать всех этих неприятностей, геотермальная вода используется для подогрева воды в системе, то есть, вода в данном случае нагревают другую вода, а последняя попадает в отопительные приборы. Это еще называют непрямым способом обогрева. Он хорош тем, что позволяет не только отопить помещение, то и принять горячий душ – в большинстве источников количества воды более чем достаточно для этого.

Эффективность такой системы очень быстро перекроет все расходы на ее установку. А если учесть, что она еще и полностью безопасна в экологическом плане, да и источник тепла все время самовосполняется, то вывод напрашивается один: геотермальное отопления дома рекомендуется всем, у кого на участке есть доступ к горячей воде.

КПД и принцип работы теплового насоса

КПД теплового насоса для отопления всегда будет более 1. Для геотермальных систем более корректным является коэффициент преобразования тепла. Если он равен 4, то это означает, что при мощности 1 кВт, тепловой насос на выходе обеспечивает 4 кВт энергии, из которых 3 кВт дала земля.

Принцип, лежащий в основе работы теплового насоса для отопления дома, был разработан в начале XIX в. инженером Сади Карно и был назван циклом Карно. На этом основана работа обычного бытового холодильника, в котором продукты охлаждаются за счет того, что рассеянное тепло отводится через радиатор наружу. Но применять для отопления домов, когда все происходит с точностью до наоборот, т. е. работа теплового насоса основана на принципе обратного цикла Карно, его стали недавно.

Тепловой насос для отопления дома редставляет собой устройство, в котором происходит преобразование низкотемпературного в высокотемпературное тепло, которое и идет на обогрев. Источником тепла выступают земля, вода и воздух (первый из них распространен шире всего, поскольку он эффективен (хотя имеет значение уровень теплоизоляции дома, способ, который применяют для обогрева дома, и др.) и отличается оптимальным соотношением цены и потребительских качеств).

Для работы теплового насоса, предназначенного для отопления дома, требуется электричество, но при затратах в 1 кВт электроэнергии отдача составляет 4–6 кВт тепловой энергии.

Дополнительно к обогреву дома летом, тепловой насос может работать как кондиционер, для чего достаточно, чтобы система была способна на реверсивный режим работы. Тепловые насосы классифицируются на несколько типов:

• «земля – вода»;
• «земля – воздух»;
• «вода – вода»;
• «вода – воздух»
• «воздух – вода»;
• «воздух – воздух».

Далее подробно рассказывается о том, как работают разные типы тепловых насосов для отопления дома.

Перспективы развития геотермальных конструкций

Всего 25 лет назад в Европе для обогрева жилищ использовали тепло земли 25 млн. домовладельцев, сегодня эта цифра выросла в несколько раз. Это доказывает рентабельность геотермальных систем, окупаемых за несколько лет. К тому же правительства многих стран дотируют домовладельцев, пожелавших использовать энергию земли. В России такие конструкции распространены мало, что связано с большими изначальными затратами. Однако перспективы есть: с развитием конкуренции стоимость тепловых насосов будет уменьшаться, что приведет к удешевлению геотермального отопления. Но лучший вариант – государственная или хотя бы региональная поддержка. Особенно, если учитывать экологическую значимость подобного способа обогрева жилищ.

Геотермальное отопление по стоимости расходов на 2020 год и удобству эксплуатации, приравнивается к отоплению магистральным газом, при этом полностью взрывобезопасно и устанавливается за пару недель. Все остальные способы отопления либо существенно дороже, либо требуют больших ежедневных трудозатрат. Тенденции удорожания энергоносителей в обозримом будущем приведут к выравниванию российских цен с ценами для европейских потребителей. Разговоры об окупаемости в основном ведутся конкурентами по цеху, они не учитывают удобство такого способа отопления и инфляцию.

Сегодня условный потребитель зарабатывает достаточно денег, чтобы не замечать высокую стоимость обогрева своего жилища, но со временем, все может измениться.
Так как мысли о загородном доме возникают у населения нашей страны старше 40 лет, то инвестиции в отопление ТН можно рассматривать как вложения в личный пенсионный фонд. Потратиться на инсталляцию один раз и в последующем получать на 1 кВт электроэнергии 4-5 кВт тепла.
