Двухконтурный твердотопливный котел: цена, купить котел длительного горения, двухконтурные твердотопливные котлы.

Теплообменники

Двухконтурный котел, который работает на твердом топливе, оснащается чугунным или стальным теплообменником. Первый довольно массивен, зато долговечен.

Чугун не подвержен действию коррозии, но перепады температур ему вредны. В свою очередь, стальной теплообменник не восприимчив к изменениям температуры, а заодно мало весит. Главный недостаток стали – частое прогорание, поэтому при покупке котла для отопления лучше брать модель, изготовленную из стальных листов максимальной толщины.

Стальной теплообменник восприимчив к конденсату, поэтому температура в камере во время горения не должна опускаться ниже 65С°. Загрузка топлива в котлы осуществляется ручным способом либо с помощью автоматики. Последний вариант предполагает использование шнека или поршня. Полностью автоматизированных твердотопливных котлов не существует, поэтому за сгоранием сырья нужно постоянно следить.

Классификация котлов длительного горения на твердом топливе

При выборе подходящего агрегата, стоит ознакомиться с существующими разновидностями отопительного оборудования данного типа. Котлы на твердом топливе длительного горения делятся на множество подвидов по различным критериям. Предлагаем ознакомиться с классификацией, которая позволит сделать правильный выбор.

Большой ассортимент создает трудности при выборе

По способу сжигания топлива

Современные котлы длительного горения реализуют два основных способа горения:

за счет пиролиза;
верхнего горения топлива.

В первом случае происходит генерация тепловой энергии, образующейся в результате горения. Во втором случае выгорание топлива происходит сверху вниз, благодаря чему удается добиться полного завершения процесса.

Способ сжигания топлива выбирается индивидуально

По материалу изготовления

Для изготовления твердотопливных котлов производители используют стали и чугун. Стальные модели адаптированы для работы на древесном топливе, так как его удельная теплота сгорания меньше аналогичного параметра у угля и торфа. Чугунные котлы с водяным контуром допускают использование топлива всех видов, но имеют один существенный недостаток: хрупкость при механическом воздействии и температурных колебаниях. Это предъявляет высокие требования к выполнению монтажных работ. Кроме того изделия из чугуна намного больше весят.

Учитывая данный факт, агрегаты, изготовленные из чугуна, хороший вариант для домов, в которых проживают постоянно, а стальные – для дачных строений. Однако следует учитывать, что при долгом простое часто начинаются коррозионные процессы, способные сократить срок службы агрегата.

Чугунные агрегаты способны прослужить дольше

По типу используемого топлива

При покупке любого отопительного прибора одним из важнейших факторов процессе выбора становится тип используемого топлива. Выбор может быть сделан в пользу котла длительного горения на:

угле;
древесине любого вида;
торфяных брикетах.

Каждый материал имеет свою температуру сгорания. Использовать следует тот вид топлива, который рекомендован производителем. Какой вариант окажется предпочтительным, зависит от месторасположения частного дома.

Если недалеко располагается деревоперерабатывающее предприятие, предпочтительным является твердотопливный котел для отопления частного дома, работающий на древесине. Здесь по доступной цене можно приобрести отходы производства, к которым относятся обрезки дерева, опилки, кора. Нередко кору и опилки прессуют для получения брикетов, пеллет и гранул, подходящих для агрегатов длительного горения.

Тип используемого топлива в агрегатах длительного горения может отличаться

По количеству контуров

Могут быть одно- и двухконтурными. Одноконтурные котлы твердотопливные длительного горения – для отопления. Второй вариант предназначен для отопления и подогрева воды. Покупка модели с водяным контуром обойдется дороже, зато при наличии такого оборудования можно отказаться от установки бойлера.

Двухконтурные подогреют воду

По мощности котла

Важный критерий, определяющий количество вырабатываемого тепла. Производители предлагают агрегаты различной мощности. Для помещений, у которых высота стен меньше 3 м, выбирает котел из расчета 1 кВт/м². Если требуется нагрев воды, требования к мощности агрегата возрастают.

Мощность агрегата зависит от площади здания

Для удобства наших читателей наша команда разработала специальный онлайн-калькулятор.

Калькулятор расчета необходимой мощности твердотопливного котла

По объему загрузочной камеры

В качестве критерия классификации выбирается соотношение объема топлива в одной закладке к мощности котла. Чем выше данный показатель, тем реже пополняются запасы топлива. Для стальных устройств данное соотношение в среднем равно 1,6÷2,6 л/кВт, для чугунных – 1,1÷1,4 л/кВт.

Объем камеры определяет возможности котла с водяным контуром

По коэффициенту полезного действия

Один из основных параметров. Характеризует, какое количество выработанного тепла будет направлено на обогрев дома. У некоторых моделей может достигать 90%. При одинаковой мощности котлы с разными КПД могут использоваться для отопления помещений различной площади.

Чем выше КПД, тем ниже затраты на эксплуатацию

Правила эксплуатации

Для эффективной работы отопления важно правильно выбирать топливо, учитывая его плотность, влажность, фракцию, и придерживаться рекомендаций по хранению материалов. Необходимо регулярное техобслуживание оборудования, контроль его работы, соблюдение требований к теплоносителю (его коэффициенту жесткости, химическому составу)

Профилактика перегрева

Превышение допустимых значений температуры нагрева теплоносителя и котельного агрегата в течение длительного времени снижает эксплуатационные сроки котельной установки, увеличивает вероятность аварийной ситуации. Контроль параметра нужен для создания комфортных условий в доме, оптимизации расхода топлива. Перегрев предотвращают установкой клапанов безопасности, с помощью дополнительного встроенного теплообменника или аварийного контура.

Превышение температуры нагрева снижает эксплуатационные сроки котельной установки.

Вывод отработанных газов

Соблюдение правил отвода дыма — основное требование безопасной эксплуатации котла. Для этого выбирают трубу круглого сечения с ровной внутренней поверхностью из нержавеющей стали, асбеста.

Как соорудить твердотопливный котел для загородного дома или коттеджа без помощи специалиста

Простейший агрегат можно изготовить самостоятельно при наличии базовых навыков по ведению сварочных работ.

Классический вариант включает следующие элементы:

топочную камеру;
теплообменник;
регулятор тяги;
колосники;
дымоход.

От размеров загрузочного бункера, его вместительности зависит время автономной работы устройства.

Необходимые инструменты и материалы

После проектирования твердотопливной котельной установки составляют спецификацию и чертежи.

Для изготовления агрегата потребуются:

сварочный аппарат;
электрическая дрель;
угловая шлифовальная машина;
набор отверток, ключей;
пассатижи;
молоток;
угольник.

Для изготовления котла требуется сварочный аппарат.

Для каркаса нужен уголок из жаропрочной стали 50 х 50, стальные трубы для теплообменника диаметром 32‑50 мм или готовый чугунный змеевик, демонтированный с ранее используемого агрегата. Для изготовления накопителя нужен листовой прокат нержавеющей стали. Минимальная толщина металла для котла — 5 мм, для колосников — 7 мм.

Пошаговая инструкция

Для выполнения поставленной задачи потребуются навыки выполнения сварочных работ с учетом особенностей выбранного металла, используемого сварочного аппарата. Основные операции выполняются в следующей последовательности:

Изготовление двухслойного жесткого корпуса с топочной камерой на основе каркаса из уголка. Между слоями металлопроката засыпают песок для предупреждения деформации листов при нагреве.
Подготовка проемов для зольника и загрузочного бункера на передней стенке согласно разметке. Для увеличения точности выполнения операции мастера рекомендуют в углах сделать дрелью отверстия диаметром 3‑4 мм.
Изготовление теплообменника из водопроводных стальных труб методом сварки с применением отводов.
Сборка узлов агрегата. Выполняется на месте монтажа в соответствии с проектом.

После пробного пуска собранной установки при необходимости устраняют выявленные недочеты, вносят коррективы в конструкцию.

Обвязка котла водяным отопительным контуром

Энергоэффективность и безопасность работы котельной — задачи, решаемые при выборе правильной схемы подключения агрегата к трубопроводу. При этом расположение технологического оборудования (насосов, клапанов, воздухоотводчиков, измерительных приборов) влияет на точность контроля параметров и корректность срабатывания устройств защиты.

Система гравитационного типа

В зависимости от исполнения контуры бывают открытыми и закрытыми. Первый вариант предполагает монтаж расширителя на чердаке, второй — расположенного на уровне котла мембранного бака с обязательным оснащением системы группой безопасности.

Система гравитационного типа функционирует благодаря циркуляции воды.

С естественной циркуляцией

Напорное оборудование не предусмотрено. Движение теплоносителя обеспечивается за счет расположения котла на нижнем уровне здания. Минимальный угол уклона, соблюдаемый при прокладке трубопроводов, — 0,5°. Скорость перемещения воды в системе — 0,1‑0,25 м/с.

С принудительной

Жидкость циркулирует в контуре под действием насоса, расположенного на линии «обратки». Его выбирают по давлению и объему перекачиваемого теплоносителя исходя из обогреваемой площади и конфигурации контура. Возможно использование открытой или закрытой схемы.

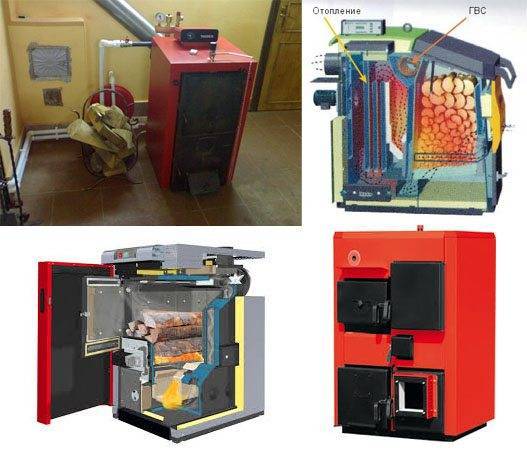

Как устроен водогрейный контур котла?

Классический (одноконтурный) котел, нагревающий теплоноситель только для системы отопления состоит из следующих конструкционных элементов:

Топки – камеры сгорания дров, угля, пеллет или торфа.
Зольника – бункера для сбора твердых отходов процесса горения.
Дымохода – воздуховода для отвода газообразных продуктов горения.
Рубашки – заполненного водой теплообменника, встроенного в топку.

Теплоноситель подается в «рубашку», аккумулирует энергию сгоревшего топлива и переносится к радиаторам, обогревающим квартиру.

Водогрейный (двухконтурный) котел помимо вышеупомянутых элементов конструкции содержит «в себе» еще один теплообменник – змеевик или накопитель системы горячего водоснабжения. Второй теплообменник подключают к холодной ветви водопровода, получая «на выходе» порцию горячей воды.

При этом практикуется две варианта размещения и подключения водогрейного контура:

Схема проточного нагрева, когда в основную рубашку монтируется змеевик водогрейного контура, питаемый энергией теплоносителя системы отопления. Холодная вода движется по змеевику и нагревается до приемлемой температуры – 40-45 градусов Цельсия. Основной недостаток подобной схемы – малая производительность. В этом случае контур горячего водоснабжения нагревает не более 6-8 литров жидкости в минуту.
Схема накопительного нагрева, когда в основную рубашку или дымоходный канал встраивается бойлер – бак с водой, нагреваемой тем же теплоносителем системы отопления или горячим воздухом. Холодная вода из водопровода подмешивается к содержащейся в бойлере жидкости по мере расхода горячей воды. Причем температура воды в бойлере может подняться даже до 90-95 градусов Цельсия. Поэтому в данном случае контур горячего водоснабжения способен «выдать» достаточно объемную порцию воды, превышающую объем бака в 2-3 раза. Однако на постоянный разогрев бойлера придется потратить часть тепловой мощности котла, что приведет к перерасходу топлива.

Поэтому при выборе модели котла с ГВС контуром покупателю придется сопоставить собственные потребности с конструкционными особенностями «генератора» тепла и горячей воды.

Выбираем котел с контуром горячего водоснабжения – советы покупателю

Обращайте внимание на тепловую мощность – эффективный водогрейный котел мощнее одноконтурного варианта нагревательного прибора на 20-25 процентов. Ведь часть энергии сгорающего топлива уйдет на обслуживание водяного контура

То есть, если вас утраивал 12-киловаттный одноконтурный котел, то для обслуживания систем отопления и горячего водоснабжения вам придется купить агрегат мощностью 15 кВт.

Обратите внимание на производительность водогрейного контура. Если вам не достаточно 2-2,5 литра в минуту – подумайте о приобретении котла с бойлером. Если у вас большая семья – сразу покупайте котел с бойлером или подумайте об установке теплового аккумулятора.

Подумайте о простоте обслуживания – периодичности чистки зольника и загрузке топлива. Не хотите проблем с тем и другим – покупайте твердотопливный котел длительного горения с водяным контуром или пеллетный теплогенерирующий агрегат с объемным бункером. Такие котлы нужно чистить раз в декаду (три раза в месяц). А продолжительность горения на одной загрузке топлива в этом случае доходит до 3-5 дней.

Обратите внимание на материал теплообменника и топочной камеры. При этом лучшим вариантом материала для ГВС теплообменника является медь или нержавеющая сталь. А вот топочную камеру, а равно и основной теплообменник лучше сделать из чугуна. Поскольку чугунный твердотопливный котел с водяным контуром прослужит вдвое дольше стального аналога — как минимум 30 лет.

При этом какую бы модель вы не выбрали, готовьтесь «выложить» за нее от 60 тысяч рублей и более. Водогрейные котлы – это недешевое удовольствие. Впрочем, альтернативное решение – одноконтурный котел + тепловой аккумулятор с функцией косвенного нагрева водопроводной воды – стоит еще дороже.

Разновидности топлива

Котлы длительного горения отличаются от обычных тем, что могут работать на одной дровяной загрузке больше суток.

В зависимости от используемого типа топлива, котлы подразделяются на несколько категорий.

Работающие на дровах и угле

Дровяные типы маркируются буквой S, имеют КПД на уровне 70-80%. Раз в 3 дня камеру дровяных котлов нужно очищать от накопившейся золы. В топку можно загружать любую древесину хвойных или лиственных пород. Чем больше плотность и калорийность сырья, тем дольше оно будет гореть. Влажность дров не должна превышать 20%, иначе огонь не сможет поддерживаться.

Угольные – маркируются буквой U, уровень КПД достигает 90%. Такой высокий показатель достигается за счет того, что камера сгорания укомплектована жаростойкими элементами, позволяющими избежать утечки тепла. К использованию пригоден уголь любых классов и фракций за исключением случаев, когда котел автоматизирован. Тогда нужно придерживаться рекомендаций производителя.

Пиролизные и пеллетные

Пиролизные агрегаты имеют особое строение, которое позволяет добиваться наилучшего сгорания топлива при высоких температурах. Работают на тщательно высушенной древесине. Агрегаты на пеллетах рассчитаны на сжигание топливных гранул. Преимуществом пеллетов является низкая зольность при высокой калорийности.

Наконец, существуют универсальные модели — для их топки подходят все виды сырья. Загрузка камеры сгорания может осуществляться в ручном либо автоматическом режиме.

Классификация

Для использования в частном доме, как правило, ставится твердотопливный котел с ручной загрузкой топлива. Виды твердотопливных котлов включают три типа.

Традиционный вариант

Наиболее популярны традиционные котлы на твердом топливе, которые передают тепло путем сгорания твердого топлива. Плохо то, что они нуждаются в частом обслуживании – закладка производится минимум 4 раза в сутки.

Кроме того, такое оборудование почти не регулирует мощность – на обогрев дома уходит лишь 70% тепловой энергии. Нельзя при этом уменьшить объемы топлива, так как КПД у котла невысокий. Но пользователей по-прежнему привлекают простота обвязки, автономность и невысокая стоимость.

Пиролизные варианты

Другой вид – пиролизные котлы. Принцип работы основан на использовании не твердого топлива, а пиролизного газа – продукта разложения топлива при высокой температуре. Преимуществами является полное сгорание топлива, что повышает КПД и почти отсутствующее образование сажи и золы – котлы обслуживают не больше 2-4 раз в сутки.

Минусы такого оборудования в том, что можно использовать только специально высушенное топливо с влажностью не более 20%. Также у них сложная конструкция и высокая стоимость – такие котлы изготавливаются из термостойкого материала.

Агрегаты длительного горения

Такие агрегаты отличаются тем, что топливо сгорает в верхней части – методом верхнего горения. Они просты в конструкции и нуждаются в обслуживании не чаще 1 раза в сутки, если загружать в качестве топлива опилки на брикетах и дровах с 30% влажностью, и 1 раз в неделю при работе на угле. КПД использования таких котлов доходит до 90%.

При этом скорость горения топлива можно уменьшать, если частный дом не нуждается в сильном обогреве. На фоне положительных качеств есть существенный недостаток – они сложны в монтаже, а также нуждаются в подключении циркуляционного насоса.

Автоматика

Сегодня существуют автоматические твердотопливные котлы, которые не требуют частого обслуживания и терморегуляции – они дороже обычных ручных и энергозависимы, но позволяют хорошо сэкономить время и топливо.

К таким относятся электрические пеллетные котлы, которые работают на так называемых пеллетах – гранулах из отходов деревообрабатывающей промышленности. Они доставляются транспортером в камеру при снижении интенсивности горения или температуры воды в системе. Разжигается топливо автоматически. Такие автоматические котлы требуют подключения к электроэнергии, поэтому на случай перебоев в сети нужно запастись аккумулятором.

Твердотопливный котел такого вида имеет и другой минус — громоздкость и необходимость отдельного бункера для загрузки пеллет. Их количество определяет длительность цикла работы: после того, как загруженный в бункер объем сгорит, потребуется следующая закладка. Другой сложностью является стоимость – пеллеты не слишком доступны, и производятся лишь несколькими заводами, а к котлу нужно покупать дополнительно транспортер и бункер.

Как сделать правильный выбор?

Устройства длительного горения могут работать на одной загрузке до семи дней. Добиться таких результатов позволил совершенно новый принцип нижнего горения. В данном случае воздух, необходимый для поддержания процесса, подается снизу и с боков, что делает горение плавным и увеличивает КПД устройства. Кроме того, двухконтурный котел длительного горения на твердом топливе представляет собой оборудование, в которое встроены различные устройства автоматики и контроля, значительно упрощающие его эксплуатацию.

Датчики, установленные в комнате, передают данные на блок управления, который в свою очередь увеличивает или уменьшает объем кислорода, подаваемый в топку, а, следовательно, и изменяет интенсивность горения топлива. Это делает котёл отопительный двухконтурный на твердом топливе более эффективным в сравнении с классическими моделями.

Из множества моделей таких аппаратов можно выделить модель EKO-CKB 50 Wirbel.

Данное устройство может работать на всех видах твердого топлива, причем его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците и универсального, то различия в КПД у них будут незначительными

Поэтому выбирая модель, следует обращать внимание не столько на вид топлива, сколько на возможность его купить и цену в конкретном регионе

Технология производства, на основе которой изготавливаются двухконтурные твердотопливные котлы отопления, допускает оснащение их регуляторами мощности, позволяющими настраивать необходимую рабочую температуру. Если рассматривать модели отечественного производителя Данко ТЕ и Данко ТНЕ, то в них устанавливается контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.

Смотрим видео о котлах марки Данко:

В зависимости от материалов, из которых изготовлены теплообменники, аппараты подразделяются на чугунные и стальные, но каждый из них имеет достоинства и недостатки, что дает простор для выбора. Но вот сделать вывод о лучшем из них пока не удалось даже профессионалам.

Виды устройств

По способу сжигания топлива котлы длительного горения с двойным контуром можно подразделить на:

Пиролизные. Оборудованы двумя камерами для сгорания. В одной из них присходит процесс тления и выделения газа для пиролиза, в другой — смешивание полученного газа с кислородом и его сжигание. Оборудование данного типа характеризуется высокой экологичностью — вредных веществ в атмосферу выделяется минимальное количество. В процессе сгорания образуется мало сажи. Если котел оборудован автоматикой, возможна будет и регулировка мощности.
С верхней камерой горения. Такие котлы очень просты в обслуживании. Количество автоматики для их стабильной работы нужно минимальное, возможно функционирование в автономном режиме работы без электричества. Есть и недостатки — при работе образуется много золы, есть перечень требований к типам топлива. Например, для растопки не подойдет мелкая щепа или опилки.
Пеллетные. Для растопки такого оборудования используют специальные пеллеты или топливные брикеты в спрессованном виде. Подобные котлы экологичны, экономичны и эффективны, имеют длительный эксплуатационный срок. Один из главных недостатков — высокая цена котла и специальные условия, которые придется поддерживать для хранения топлива. Помещение должно быть сухим, высокая влажность воздуха будет способствовать порче пеллетов.

Что собой представляют комбинированные котлы отопления

Котлы смешанного типа – это исключительно напольные, практически всегда одноконтурные котлоагрегаты, по габаритам лишь немного превышающие стандартные газовые или твердотопливные котлы. Их суть заключается в том, что для смены используемого топлива необходимо всего лишь заменить съемную горелку либо вообще не производить никаких действий с конструкцией. Например, в газово-дровяных котлах используется конструкция и принцип работы классического твердотопливного котла: в стандартной топочной камере сжигаются дрова, нагревая теплоноситель в контуре отопления. Но как только появляется необходимость перейти на отопление газом, достаточно установить в отверстия передней дверцы газовую горелку.

Еще проще дела обстоят с котлами, позволяющими в качестве дополнительного вида топлива использовать электроэнергию. В их конструкции предусмотрено гнездо для ТЭНа, нагревающего теплоноситель в теплообменнике. Включать ТЭНы можно как параллельно со сжиганием основного вида топлива, так и отдельно, например, на ночь.

Важно понимать, что стоимость универсальных моделей в 90% случаев больше, чем стоимость похожих по характеристикам двух отдельных монотопливных котлов. В то же время, эффективность сжигания любого из видов топлива в комбинированном котле практически всегда ниже

Основные характеристики

Средняя тепловая мощность составляет 30-50 кВт. Это касается котлов средней категории, но есть также промышленный сегмент, в котором силовой потенциал превышает 100 кВт. Объем камеры составляет примерно 50 см3

Но важно понимать, что это только основная камера – отсек для вторичного сгорания имеет меньшие размеры примерно на 20-30 %. По материалам изготовления ситуация в целом однозначная

Используются либо стальные сплавы с жаропрочными напылениями, либо чугун. К примеру, двухконтурные твердотопливные котлы для отопления частного дома вполне оправданно покупать с чугунным корпусом. В домашних условиях деформировать этот металл затруднительно, а если речь идет о стали, то есть риск, что она лопнет от неправильной эксплуатации котла. Это может произойти на фоне взаимодействия конструкции с повышенными тепловыми нагрузками. В промышленности же, напротив, практичнее использование стали. В случае деформации предприятие сможет починить корпус в штатном режиме, а вот котел из чугуна при серьезном повреждении придется утилизировать.

Сравнение с электрическими и газовыми

Твердотопливные котлы обладают таким несомненным преимуществом, как независимость от инженерных коммуникаций. Это оборудование хорошо зарекомендовало себя в местностях, где наблюдаются перебои с подачей газа и электроэнергии.

Недостатки

Главный недостаток твердотопливного котла длительного горения – потребность в пространстве для хранения дров, угля, торфа или пеллетов. Рекомендуется выделить для этого сухое помещение, где сырье будет гарантированно защищено от действия влаги. Хранение на открытом воздухе разрешается только в том случае, если топливо будет находиться под навесом. Дополнительно горючее можно накрыть брезентом.

С учетом этого, твердотопливные котлы лучше всего подходят для отопления помещений частного дома, а в квартирах многоэтажных зданий это оборудование становится неудобным и небезопасным. Отлично для использования в многоквартирных жилых постройках подходят котлы, работающие на газе и электричестве.

К недостаткам твердотопливных нагревателей также относится потребность постоянно поддерживать сгорание топлива, регулярно закладывая новые порции сырья. Для длительного нагрева воды, опять же, лучше применять газовые, дизельные и электрические котлы.

Вопрос цены

Если сравнивать стоимость разных типов отопительного оборудования, то самым дешевым и доступным окажется твердотопливный котел. Стоимость эксплуатации его низкая, особенно если учесть относительно высокие цены на газ и дизельное топливо.

Наибольшей экономичностью обладает пеллетный твердотопливный котел, поскольку древесные гранулы с каждым годом дешевеют. Изготовление этого сырья осуществляется из отходов производства и обходится производителю в считанные копейки.

Классификация по материалу теплообменника

И последний немаловажный критерий, который нужно учитывать при выборе котла длительного горения — это материал, из которого изготовлен теплообменник. Существует три разновидности этого технического узла — стальной, керамический и чугунный.

Устройство твердотопливного котла

Использование стальных деталей позволяет уменьшить стоимость установки. Они хорошо переносят перепады температур, но очень быстро поддаются коррозии. Срок службы у стального теплообменника — не более 15 лет. Поэтому стоит выбирать твердотопливный котел с таким техническим элементом, если необходим дешевый вариант, способный обеспечить временные потребности.

Керамический теплообменник тоже изготавливается из стали, но имеет керамическое напыление. Подобные детали используются при изготовлении котлов длительного горения нового поколения. По качеству, надежности и долговечности пока ничто не может сравниться с подобными образцами.

Чугунный теплообменник собирается вручную. Этот материал не боится коррозии, но подвержен механическим нагрузкам и дорого стоит. Максимально возможный срок его службы — 30 лет.

Двухконтурный твердотопливный котел: характеристики и цены
