Как выбрать ИБП для газового котла

Как сделать ИБП самостоятельно

Многим кажется, что источник резервного питания можно сделать из компьютерного или автомобильного ИБП. Такое возможно, но это потребует больших технических знаний в электротехнике и навыков пайки и сборки.

Проблема в том, что их хватит только на пару месяцев, а добиться «чистой» синусоиды будет очень сложно.

Мы расскажем вам об одном способе самостоятельного изготовления бесперебойника, но он не исключает вышеуказанных недостатков.

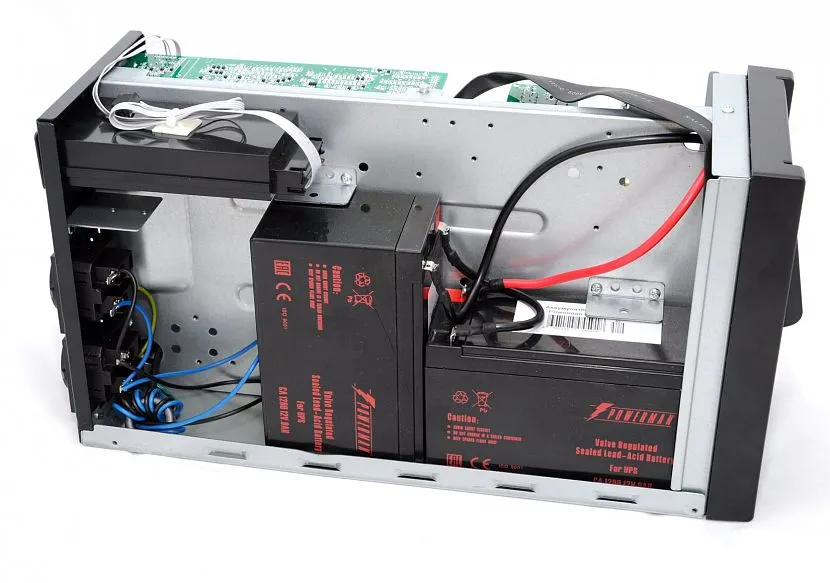

Вам понадобится ИБП для компьютера без автоматического отключения (через 10-15 минут). Если такого в наличии нет, можно взять обычный, но придется самостоятельно блокировать автоотключение впаиванием перемычек на основной схеме.
Бесперебойник для настенного газового котла

Этапы работы:

• штатный аккумулятор изымается, а вместо него ставится автомобильная батарея через трансформатор для заряда на 2А;
• в корпусе необходимо предусмотреть дополнительные отверстия и установить кулер для охлаждения;
• на выходе нужно добиться «чистоты» синусоиды за счет 2 дросселей (берутся от лампы дневного света на 40Вт) и конденсатора (630В, 0,22мкФ). Они устанавливаются параллельно нагрузке;
• запитка производится через специально выведенные провода с крокодилами.

Подключение генератора напрямую к котлу может привести к тому, что пилообразное напряжение может повредить и систему электроники, и нарушить работу всего теплотехнического оборудования. Поэтому генератор нужно подключать исключительно через бесперебойник или инвертор.

Отдельный монтаж инвертора совершенно не нужен, поскольку перегружает электрическую схему.

В данной статье мы подробно рассмотрим все, что связано с терморегуляторами для газового котла. Вы узнаете о преимуществах и недостатках различных видов термостатов, будут рассмотрены популярные модели устройств и проведён их сравнительный анализ.

Как GSM модуль для котла позволяет управлять системой отопления на расстоянии.

Узнать, как правильно выбрать газовый котел.

Виды ИБП и их отличия

По принципу работы

• Резервные (offline). Такие ИБП никак не влияют на параметры входящего тока. Их основная функция в случае отключения электричества или перепада напряжения — переключить котельную на работу от батарей.
• Линейно-интерактивные. Оснащены стабилизатором, защищающим от пониженного и повышенного напряжения в сети (поддерживаемый диапазон разный — в зависимости от модели). Некоторые модели способны анализировать частоту входящего тока, и если она отклоняется от нормы — переключаться на работу от аккумуляторов. Такие ИБП решают сразу две основные проблемы — отключение электричества и неполадки в электросети.
• Непрерывные (online). Всегда питают котельную от встроенных аккумуляторов, поэтому параметры сети не влияют на работу оборудования. Входной ток преобразуется сначала в постоянный — для зарядки АКБ. На выходе из бесперебойника ток преобразуется в переменный и подается в котельную. Это наиболее дорогие ИБП, которые подходят для котельных высокой мощности.

ИБП online-типа

По сигналу на выходе

ИБП преобразуют постоянный ток от аккумуляторов в переменный, но делают это по-разному. Считается, что для безопасной работы узлов котельной (особенно циркуляционных насосов) выходной сигнал должен иметь форму правильной синусоиды. Не все ИБП с этим справляются.

Информацию о типе синусоиды можно найти в документации бесперебойника. Непрерывные ИБП всегда выдают правильную синусоиду, также подобной функцией могут похвастаться некоторые линейно-интерактивные устройства. Реже всего правильная синусоида встречается в резервных ИБП.

Неправильная (1) и правильная (2) синусоиды

Основные критерии выбора ИБП:

1. Принцип действия. Если в электросети случаются перепады напряжения, то лучше установить ИБП со стабилизатором;
2. Наличие, емкость встроенных батарей и возможность подключения внешних аккумуляторов;
3. Выходная мощность (должна превышать совокупную потребляемую мощность котла, насосов и другого оборудования);
4. Тип сигнала на выходе;
5. Габариты и вес устройства вместе с аккумуляторными батареями.

Советы профессионалов при выборе ИБП для котлов

Самое главное при правильном подборе ИБП рассчитать мощностные характеристики

Для расчета, пусковую мощность электронасоса и вентилятора находят в техпаспорте, обращая внимание на класс энергоэффективности от A до G. Профессионалы советуют увеличивать мощность потребления на пять для всех классов, за исключением A – для него показатель увеличивается в 1.3

Далее суммируется общая потребленная мощность котлоагрегата и вспомогательного оборудования и умножается с запасом на 1.2.

Например:

• Котлоагрегат -200 Вт;
• электронасос с класса C – 40 Вт;
• вентилятор с классом А – 30 Вт.

200+ 40х5 +30х1.3 = 403.3 Вт

Минимальное значение мощности ИБП:

403.3х1.2= 484 Вт

Можно ли устанавливать On-line ИБП для электропитания котла

Бытует мнение о том, что off-line ИБП не могут применяться для аварийного электропитания котлоагрегатов по той причине, что у них чрезвычайно большой период переключения на АКБ. Вообще-то это не совсем правильно, что можно легко доказать. Для этого нужно вынуть вилку электропитания котла из сети. Обычно время переключения такого устройство не превышает полусекунды, а агрегат не сообщает о сбое, поскольку не способен уловить такое мгновенное отключение. Даже если оно составит 50мс, то при любых обстоятельствах, это будет намного меньше, чем выполненное ручным способом.

Единственно чем действительно огорчает система off-line ИБП — она лишена функции стабилизации. Притом, что отдельные модификации обладают 2-мя ступенями для корректировки выходного напряжения, тем не менее, переход, как правило, производится с применением реле и оптимально подходит для вариантов, когда напряжение устойчиво высокое или низкое. В том случае, когда оно непрерывно скачет, то очень скоро выработается ресурс реле прибора, в особенности, когда он работает на предельной мощности. В данном случае рекомендуется встроить стабилизатор напряжения в схему электропитания котла до ИБП.

Почему недопустимо применять компьютерный ИБП для аварийного электропитания котлов

Базовые моменты, которые препятствуют использованию ИБП компьютера для аварийного электропитания отопительного котла:

1. Резерв UPS является преградой для функционирования котлоагрегатов из-за малой емкости внутренних батарей, и как следствие вызывают ограничение аварийного периода работы отопительной системы. Кроме того в этом приборе отсутствует требуемая защита трансформаторов от перегрева. Урегулировать проблему возможно использованием внешних мощных АКБ с системой активного охлаждения.
2. Слабое зарядное устройство. Установка наиболее мощных АКБ продлевает период заряда, что сможет стать неувязкой при подаче электричества по разному котловому электрооборудованию.
3. Параллельное либо последовательное подсоединение аккумуляторов. Существует мнение, что последовательность соединения предполагает предварительную балансировку аккумуляторов.
4. Необходимость калибровки ИБП впоследствии смены батарей на наиболее мощные. В определенных модификациях калибровка допускается нажатием клавиши, в иных – через меню управления. Ошибочная калибровка воспроизводит неточное представление процентов оставшегося заряда, что скажется на работоспособности устройств, присоединенных к интерфейсным разъемам корпуса.

Разновидности устройств

Схема работы аппаратов очень простая по своей сути, но существует несколько вариантов ее исполнения. Напряжение из сети может попадать в газовые приборы разными путями, на основе чего выделяют основные виды бесперебойников для котлов отопления.

Оффлайн

Эти аппараты имеют простое устройство. В их состав входят блок аккумуляторов, выпрямитель, инвертор и коммутирующее реле. С помощью выпрямителя переменный ток превращается в постоянный. Данное преобразование происходит, чтобы безопасно зарядить набор встроенных батарей. Следующим этапом инвертор проводит противоположный процесс, подавая качественное напряжение на механизмы отопительных устройств.

В режиме потребления от электросети энергия прямо проходит на присоединенную аппаратуру и передает заряд на аккумуляторы источника бесперебойного питания для системы отопления. Как только электричество исчезает или его подача падает ниже установленных значений, реле автоматически запускает работу батарей устройства.

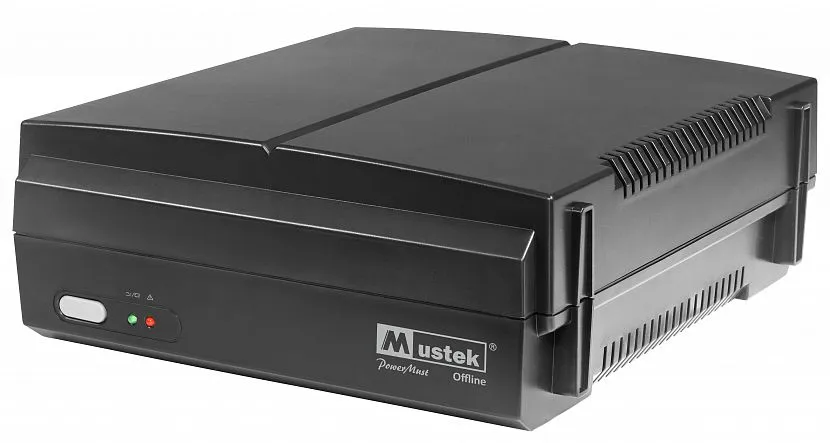

Тип бесперебойника оффлайнИсточник ktc.ua

Такие бесперебойники привлекают пользователей своей невысокой стоимостью. Но у них есть также и недостатки, например, отсутствие стабилизатора и слишком медленное срабатывание реле. Если принято решение применять подобную разновидность приборов, в систему обязательно нужно добавлять отдельный аппарат для сглаживания напряжения.

Онлайн

ИБП для отопительного котла подобной разновидности работают по другому принципу. Электроэнергия проходит сквозь аппаратуру и дважды изменяет собственные свойства. Сначала выпрямитель превращает переменный ток в постоянный, а затем подает его на аккумуляторную батарею и на инвертор. На следующем этапе электричество подвергается противоположным изменениям, чтобы на газовое оборудование поступило качественное напряжение в форме синусоиды.

Тип ИБП онлайнИсточник hwp.ru

У таких ИБП для газовых котлов отопления много преимуществ – ускоренное изменение рабочих режимов, а также хорошее качество образованного напряжения. Подобные устройства могут быть идеальным выбором для большинства ситуаций, но их стоимость довольно высока.

Линейно-интерактивные

Эти аппараты представляют собой практически полную копию аппаратов оффлайн типа. Разница сводится к присутствию стабилизатора, который размещается в начале. В результате ускоряется работа источника бесперебойного питания для газового котла – реле реже переключается с основной сети на запуск аккумуляторов.

Благодаря подобной особенности срок эксплуатации этого вида устройств значительно превышает таковой у ИБП оффлайн типа. Единственный небольшой недостаток – при срабатывании реле система лишается подачи электроэнергии. Это очень короткий промежуток времени, но все же данный факт относится к минусам конструкции.

Разобравшись, как выбрать тип ИБП для котла, стоит рассмотреть подробнее их параметры и технические характеристики.

Принцип работы бесперебойника

Главная задача работы ИБП – подача в сеть напряжения достаточной мощности при отключении света. Перевод на электропитание от аккумуляторных батарей (АКБ) должен произойти за доли секунды, чтобы подключенное оборудование не успело выключиться.

Бесперебойники также способны стабилизировать напряжение, выпрямлять синусоиду и поддерживать частоту тока в пределах нормы. Но дополнительными функциями обладают не все модели.

При выборе бесперебойника для отопительной системы можно взять более мощное устройство, чтобы можно было при необходимости дополнительно подключать к нему другие приборы

Устройство ИБП неодинаково. В максимальной комплектации бесперебойник состоит из следующих элементов:

• корпус;
• аккумуляторная батарея;
• преобразователи тока и напряжения (инверторы, выпрямители и пр.);
• переключатель;
• управляющая микросхема.

Для работы подключенного оборудования важны такие характеристики ИБП:

1. Вид кривой выходного напряжения: аппроксимированная или обычная синусоида. Первый вариант менее предпочтительный, потому что является непривычным для большинства электронных устройств и приводит к их повышенному износу.
2. Потребляемая мощность. Двигатели насоса и вентилятора имеют высокие пусковые токи, поэтому максимальная производительность ИБП должна минимум в 2 раза превышать уровень потребления электроэнергии котлом.
3. Скорость переключения на резервный источник питания. Чем она выше, тем лучше для подключенного оборудования.
4. Электрическая емкость. От неё зависит время автономной работы всей отопительной системы. Для увеличения емкости к ИБП могут подключаться дополнительные внешние аккумуляторы.
5. Срок службы. Он зависит от режима эксплуатации и внутренней структуры батарей.
6. Диапазон входящих параметров сети, позволяющих бесперебойнику выдавать приемлемые напряжение, частоту и синусоиду без переключения на АКБ.
7. Наличие заземления («сквозного» ноля).

В автономном режиме ИБП способны выдавать 2 вида синусоиды:

• плавную;
• аппроксимированную.

Плавная синусоида является более приемлемой и всегда гарантирует нормальную работу подключенного оборудования.

Указанные сроки работы оборудования от бесперебойника являются ориентировочными. Точное время можно узнать путем тестирования конкретного комплекта оборудования

Стоимость бесперебойников напрямую зависит от емкости аккумуляторов, дополнительного функционала, а также соответствия выходящих параметров тока и напряжения нормативным значениям. Однако даже самый дешевый ИБП лучше, чем его полное отсутствие.

Заводские модели

Энергия ПН-1000 с аккумулятором на 75 А

Перед нами простой бесперебойник с неплохим аккумулятором емкостью 75 А/ч. При мощности насоса в 100 Вт время автономной работы составит около 8 часов. Пиковая мощность составляет 1000 Вт, чего хватит на любую реактивную нагрузку. На выходе аппарат дает чистую синусоиду. А относится он к линейно-интерактивным ИБП, отличающимся высоким КПД и доступной ценой. Стоимость модели на отечественном рынке составляет около 260000 рублей.

Также в продаже представлены модификации с другой емкостью аккумуляторов:

• На 100 А/ч – до 11 часов при работе с нагрузкой 100 Вт;
• На 55 А/ч – до 6 часов при работе с нагрузкой 100 Вт;
• На 200 А/ч – до 23 часов при работе с нагрузкой 100 Вт.

Если отключения электроэнергии в вашей местности носят частый и длительный характер, рекомендуем обратить внимание на последнюю модификацию – ее стоимость составляет 36-37 тыс. рублей.

SVC DI-600-F-LCD

Компактный бесперебойник, который может работать с котлами и насосами, обеспечивая непрерывную циркуляцию теплоносителя в системе отопления. Он относится к разряду линейно-интерактивных и дает на выходе чистую синусоиду без каких-либо искажений. Оборудование не требует вмешательства пользователей в свою работу и обеспечивает погрешность выходного напряжения не более 10% – для насосов это норма, а вот для котлов она могла бы быть и поменьше. Скорость переключения на работу от АКБ не превышает 20 мсек.

Встроенного аккумулятор здесь нет, к бесперебойнику подключается внешняя АКБ емкостью до 200 А/ч – это обеспечит до 24 часов автономной работы системы отопления. Пиковая нагрузка для данной модели не должна превышать 360 Вт. Ориентировочная стоимость модели – 6,5-7 тыс. рублей.

Tieber T-1000

Если нужен бесперебойник с максимальной емкостью, от которой насос сможет проработать до двух суток, следует обратить свой взор на эту модель. Она работает сразу с двумя аккумуляторами емкостью до 200 А/ч каждый. Производитель рекомендует использовать гелевые необслуживаемые батареи, так как они не выделяют в атмосферу вредных газов – это актуально для жилых помещений.

Максимальная мощность в нагрузке составляет 800 Вт. Бесперебойник может питать довольно мощные насосы и котлы отопления, а также узлы водяных теплых полов. Форма выходного напряжения – чистая синусоида, как того требуют двигатели насосного оборудования. Прибор ориентирован на напольную установку, рядом с ним ставятся аккумуляторы. Максимальный ток заряда составляет 12 А/ч.

Виды бесперебойников для котла

Котлы отопления могут быть оснащены бесперебойниками напольного либо настенного исполнения. Преимущества компактного блока на стене – это более низкая стоимость и дизайнерский вид. Однако если батарея нужна с повышенной емкостью, то лучше выбрать вариант на полу. Мощное напольное оборудование предусматривает большие нагрузки и периоды автономности.

Напольный вариант модели Helior Sigma 1 KSL

Все рассматриваемые источники бесперебойного питания подразделяются на три вида:

1. On-line (двойное преобразование, онлайн).

2. Line-interactive (линейно-интерактивные).

3. Off-line (резервные, оффлайн).

Наиболее продвинутыми и стабильными по выходному напряжению являются модели «On-line». В них вся электроэнергия с входа преобразуется и поступает сначала в батарею. А уже с аккумулятора посредством инвертора на газовый котел для отопления частного дома подаются 220 Вольт с идеальной синусоидой.

Схема работы On-line варианта

В линейно-интерактивном варианте, если на входе электроток есть, то он через реле идет напрямую к котельному оборудованию. А уже при авариях на электросети в работу включается аккумуляторная батарея. При этом для предотвращения связанных со скачками напряжения проблем на входе такой ИБП оснащается стабилизатором.

Схема работы линейно-интерактивного варианта

В отличие от «Line-interactive» техника типа «Off-line» внутреннего стабилизирующего устройства не имеет. При наличии на входе переменного тока он через реле идет прямо на газовый котел без стабилизации. Устройства этого вида являются наиболее дешевыми по сравнению с аналогами. Однако применять их стоит только при высоком качестве напряжения в сети. Если с характеристиками (синусоидой и/или частотой) возникают проблемы, то стабилизатор придется покупать отдельно.

Схема работы Off-line варианта

Если помимо обычной электросети 220 Вольт дом приходится запитывать также от генератора, то самым лучшим выбором будет UPS «On-line». Этому оборудованию без разницы, какое напряжение на входе. Инвертор все без исключения преобразует в постоянные 12 В. А бойлер получает уже стабилизированные синусоидальные 220 В с положенными характеристиками.

Выбор ИБП для газового котла

Итак, давайте подведем итоги полученных знаний, сформированные понятия, что такое ИБП, помогут нам более правильно выбрать источник бесперебойного питания. Нам понадобится: качественный инвертор, стабилизатор и мощная аккумуляторная батарея. Безошибочным наш выбор помогут сделать два основных параметра:

Во первых, нам необходимо посчитать сумму потребления мощности всех приборов, попадающих в сферу особой важности, и подлежащих непременному ограждению от колебаний напряжения;
Во вторых, определиться с периодом времени, необходимого для автономного функционирования оборудования.

Складываем мощность

Посчитать общую мощность на самом деле очень просто. Считаем все приборы подлежащие защите: газовый котел, циркуляционный насос, сигнализация, уверены, вы сами сможете продолжить список электроприборов отвечающих за жизнеобеспечение с рекомендацией подключение к сети через ИБП.

После того, как приборы оказались в нашем списке, внимательно складываем мощность каждого прибора, которая прописана в паспортных данных или инструкции по эксплуатации. Итоговая сумма — является нашим искомым параметром. Молодой человек в видео обзоре, подробно рассказывает как это легче сделать:

Получив сумму мощности от потребления всех устройств, для корректного выбора ИБП газового котла потребуется увеличить это значение на 30 процентов. Это необходимо сделать, так как многие приборы, например электродвигатель насоса, в момент запуска резко увеличивают потребление тока.

Современные ИБП, конечно выдерживают кратковременную перегрузку, тем не менее специалисты советуют перестраховаться минимум на 30% , и рассмотреть возможность купить источник бесперебойного питания с увеличенным напряжением прозапас.

Устанавливаем необходимый промежуток автономной работы

Величина интервала времени обеспечения автономным питанием от ИБП ваших электрических приборов, находится в прямой зависимости от емкости аккумулятора. Производитель батарей, как правило, прописывает продолжительность эксплуатации в автономном режиме в сопроводительной инструкции к аккумулятору. Практика показывает, что указанный показатель отличается в меньшую сторону от заявленных значений, такое происходит из-за коэффициента глубины разрядки и КПД инвертора.

Будет полезным вспомнить, насколько часто у вас отключается электричество, какой продолжительности чаще всего бывают подобные отключения. Исходя из этих данных, определяем величину максимально возможного периода автономии в часах. Требуемая емкостьаккумулятора, рассчитывается непосредственно из ваших потребностей:

С = (Т х Р)/(8,65 х N), где

• С – искомая величина требуемой емкости;
• Т – необходимый период автономии, (сколько вам потребуется времени до возабнавления центрального электроснабжения) – в часах;
• Р – сумма мощности всего подключаемого оборудования к ИБП – в ваттах;
• N – количество аккумуляторов в планируемом к покупке источнике бесперебойного питания;
• 8,65 – постоянный коэффициент.

Типы аккумуляторных батарей

Современные источники бесперебойного питания для газовых котлов используют только свинцово-кислотные батареи. Они существенно тяжелее и габаритнее литиевых, но стоят меньше. Такие аккумуляторы обладают достаточной герметизацией, они славятся достаточной безопасностью и не нуждаются в сервисном обслуживании. В итоге такие элементы накопления энергии и питания подразделяются на еще две подгруппы:

1. Гелевые;
2. Стекловолоконные.

В электролит первых всегда добавляются кремниевые соединения, от чего он имеет более густую консистенцию. Соответственно, наполнитель батареи не выливается даже при большой транспортировочной тряске или при опрокидывании прибора. Выделяемые же в процессе работы водород и кислород, качественно поглощаются гелием и равномерно взаимодействуют друг другом, формируя воду. Это свойство обеспечивает дополнительную защиту при функционировании. Стоит заметить, что гелевые образцы не имеют внутри корпуса жидкости (в привычном понимании этого слова). Конструкция их предусматривает расположение в корпусе нескольких несообщающихся колб, в которых установлены электроды, покрытые вязким веществом.

В стекловолоконных батареях внутреннее пространство наполнено особыми пористыми матами, которые замедляют химическую реакцию между водородом и кислородом. Однако, электролит у них имеет полностью жидкую консистенцию, и он легко вытекает при опрокидывании прибора вверх дном или при сильной тряске. Необходимо знать, что при возникновении подобной ситуации, строго запрещено собирать вытекшую субстанцию простой тряпкой, ибо она представляет собой очень сильную кислоту.

Ввиду лучших показателей безопасности, гелевые батареи стоят дороже стекловолоконных, и этот разрыв составляет примерно 10-20% стоимости. Однако, если ИБП не планируется часто двигать, то переплачивать особой нужды нет.

Большинство современных бесперебойников оснащены опцией подключения дополнительных внешних аккумуляторов

Тут важно понимать, чтобы внешняя батарея была полностью идентична внутренним – так возможно равномерно разряжать/подзаряжать батареи, что благостно скажется на их общем эксплуатационном ресурсе

Советы по эксплуатации ИБП

1. Температура и влажность в помещении должна соответствовать требованиям, указанным в документации. Оптимальная температура для работы устройства — 20-25 °C.
2. В комнате исключено наличие паров агрессивных химических реагентов и жидкостей, легко поддающихся возгоранию.
3. Нежелательно использование на выходе ИБП сетевых фильтров и тройников.
4. Все оборудование должно быть заземлено.
5. Подсоединение ИБП к котлу нужно осуществлять при помощи кабелей соответствующего сечения.

Смотрите это видео на YouTube

Подводя итоги, можно с уверенностью сказать, что источник бесперебойного питания – крайне необходимая вещь в доме с газовым котлом. Лучше выбирать онлайн-модели, тем более, если у вас нет дополнительного стабилизатора для линейных или линейно-интерактивных устройств

Важно правильно подбирать тип аккумулятора для ИБП, а также место для его установки, где должны быть созданы комфортные условия для работы

Как выбрать бесперебойник для газового котла?

Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?

В чём и как измеряется емкость аккумулятора?

Что такое внешний аккумулятор для телефона и какой лучше выбрать?

Как выбрать зарядное устройство для автомобильного аккумулятора

Как выбрать пуско-зарядное устройство для аккумулятора автомобиля?

Как рассчитать мощность

1. Чтобы понять, во сколько раз пусковая мощность насоса больше потребляемой, найдите в паспорте класс энергоэффективности. Он обозначается буквами — от A до G. Специалисты рекомендуют умножать потребляемую мощность на 5 для всех классов энергоэффективности, кроме A: для него мощность умножается на 1,3.
2. Складываем потребляемую мощность котла и пусковую мощность насоса. Сумму умножаем на 1,2 — это коэффициент запаса.

Важно: различайте тепловую и потребляемую мощность котла. Первая мощность — сколько тепла котёл даст дому, варьируется от 1 до 80 кВт

Вторая — сколько электричества потребляет сам котёл, варьируется от 100 до 200 Вт.

Например, котёл потребляет 200 Вт, а насос класса энергоэффективности C — 40 Вт. Полная потребляемая мощность составит: 200+40х5=400 Вт. С учётом коэффициента запаса получаем 400х1,2=480 Вт. Это минимальное значение мощности вашего ИБП.

Выбирайте line-interactive или on-line!

Наибольший интерес представляют линейно-интерактивные и on-line ИБП. Off-line ИБП используются редко из-за невозможности корректировать напряжение в сети. К тому же во многих приборах вместо гладкой синусоиды выходит меандр, который плохо влияет на чувствительную электронику котлов и двигатели насосов. Не советуем брать ИБП с меандром, чтобы не иметь лишних проблем.

Как выбрать ИБП для газового котла

Газовый котел отопления оснащен «капризной» электроникой, поэтому ИБП должен быть надежным и функциональным. Но выбрать его не так просто ввиду разнообразия технических параметров и того факта, что производят такие устройства многие компании.

Тип

ИБП для газового котла делятся на две разновидности: с аккумулятором и без. Первые легко устанавливаются и подключаются, но выбор энергоемкости АКБ ограничен, и если выбирать, то с более емким источником питания.

Резервные

Классификация ИБП.

Когда с подачей электроэнергии все в порядке, резервный ИБП, который еще называют off-line, работает как посредник – передает напряжение и ток с теми же параметрами, что и на входе. Если свет отключат, или на выходе изменятся параметры, бесперебойник переводит котел на работу от аккумуляторной батареи.

Энергоемкость АКБ, устанавливаемых в резервные ИБП, в среднем 5 – 10 Ач. Это 10 – 30 минут автономной работы отопительного оборудования. У них есть полезная функция – не дают выключиться подключенной технике, и дают время на ручную остановку.

Плюсы off-line устройств:

• не шумят;
• высокий КПД, если работают от сети;
• доступны.

Минусы:

• переключаются на АКБ за 4 – 12 минут;
• нельзя корректировать параметры напряжения и тока;
• энергоемкость батареи.

Офлайн модели – переключатели питания котла с сетевого на автономное.

Линейно-интерактивные

Более продвинутые устройства, оснащенные аккумулятором и стабилизаторами напряжения, поэтому на выходе дают 220 В. Модели подороже умеют «читать» синусоиды, и если она отклоняется на 5 – 10%, переключают оборудование на работу от батареи. А вот корректировать синусоиду ИБП не умеет.

Плюсы:

• переводят оборудование в автономный режим за 2 – 10 мс;
• КПД;
• стабилизируют напряжение и без АКБ.

Минусы:

• не корректируют синусоиду и частоту тока;
• предельная энергоемкость – 5 кВА.

Непрерывные

Это on-line ИБП, обеспечивающие стабильные выходные параметры сети независимо от входящих

Неважно, есть напряжение на входе или нет – котел        всегда будет работать от аккумулятора. Принцип: двухэтапное преобразование электроэнергии

На первом этапе входящее напряжение снижается, переменный ток выравнивается, и энергия идет на зарядку аккумулятора. Второй этап – обратный процесс, когда электричество отдается. Оно снимается с контактов АКБ, ток делается переменным, напряжение поднимается и идет на выход ИБП.

Что все это дает – котел работает от бесперебойника, полностью автономно, с установленными параметрами. Перепады напряжения, изменения синусоиды и даже удары молнии оборудованию не страшны. Из-за внешних факторов может испортиться ИБП, но не котел.

Плюсы:

• подключенные устройства продолжают получать питание, даже если отключают свет;
• стабильные электропараметры;
• подзаряжаются от бензинового генератора;
• можно корректировать выходное напряжение.

Минусы:

• шумные и выделяют много тепла;
• КПД – 80 – 94%;
• в 2 – 3 раза дороже линейно-интерактивных бесперебойников.

On-line модели дорогие, и актуальны, если к ним подключается высокомощное оборудование и аккумуляторы повышенной энергоемкости.

Компьютерный УПС для газового котла не подойдет по следующим причинам:

• малая энергоемкость батареи, что дает немного времени автономной работы;
• нет защиты от перегрева;
• аппроксимированная синусоида повлияет на нормальную работу оборудования.

Мощность

В описаниях встречается два параметра – полная и активная мощность. Смотрят на второй – он должен в два раза превышать суммарную линейную мощность подключаемого оборудования. Так ИБП сможет без проблем выдержать пусковые токи электронасоса и вентилятора. Это компенсация возможной перегрузки.

По советам профессионалов, надо учитывать не только пусковую мощность насоса и вентилятора, но и класс их энергоэффективности (от A до G). Для всех, за исключением A, мощность потребления увеличивают в пять раз (для A – в 1.3).

Классы энергоэффективности.

ИБП обеспечивает котлоагрегату резервное питание на определенный промежуток времени. Его должно хватать, чтобы котел смог работать какое-то время, пока не будет устранена неисправность электросети или не запустится генератор. Время работы источника бесперебойного питания зависит от двух факторов: количества и энергоемкости аккумуляторов, и потребляемой мощности подключенного оборудования. При этом одна и та же модель ИБП, в зависимости от нагрузки, характерна разным временем автономности.
