Акт опрессовки системы отопления: форма бланка о проведении опрессовки теплотрассы, гидравлические испытания

Последовательность процесса опрессовки

Весь процесс опрессовки планируется заранее. Документально это выражается в составлении программы опрессовки, которая должна включать:

• наряд-допуск за подписью ответственного лица предприятия, обслуживающего теплосеть;
• схему участков тепловой сети, которые будут подвержены проверке с обозначением мест выпуска давления;
• пофамильный список сотрудников, которые будут проводить испытания, ответственное лицо в том числе;
• схему рассредоточения сотрудников на проверяемом участке и средства связи между ними;
• методику осуществления испытания и обработки выходных данных.

Перед запуском насоса проводят предварительную визуальную проверку соединений и состояние запорных вентилей, а также ставят заглушки для изоляции системы отопления от труб водоснабжения. Далее по процедуре отключают котел с расширительным баком, совершают промывку труб (один раз в 4-6 лет) от отложений разного рода или мусора. Промывку необходимо делать регулярно, так как у «заросших» изнутри труб падает теплопроводность. Промывка может производиться разными способами. Здесь учитываются технические параметры системы отопления.

При гидроопрессовке подготовленная система (то есть после промывки) заполняется теплоносителем – водой, затем к сливному крану подключается компрессор. Давление повышают до установленного значения и ведут наблюдение за показателями манометра. Если система отопления не имеет слабых мест, которые тут же порвутся, манометр не покажет каких-либо существенных колебаний давления. Если он показывает сильное падение давление, то однозначно нужно искать протечку. Хорошо, что это нетрудно.

При пневмоопрессовке пользуются пневмонасосом. Для обнаружения дефектов соединений рекомендуется обработать их перед проверкой мыльным раствором. Насос подцепляется к системе отопления и нагнетает внутрь труб воздух. Дальнейшие действия те же, что и в первом случае. И не стоит забывать о технике безопасности.

Если в процессе испытания в системе отопления были обнаружены негерметичные соединения или порывы, их устраняют и проводят проверку вновь. Эта процедура может повторяться и не один раз, пока система не станет полностью герметичной. Обычно этот процесс проводят специалисты государственных или частных организаций, имеющие доступ, знания и навыки, способные соблюсти всю последовательность процесса и обеспечить безопасность. После этого можно переходить к составлению акта опрессовки.

Акт приемки наружной канализации. Акт гидравлического испытания водопровода: образец

После того как все монтажные работы по обустройству водопроводной коммуникации будут завершены необходимо провести итоговое тестирование всей системы с тем, чтобы сдать её в эксплуатацию в надлежащем виде. Испытания проводятся с целью выявления возможных дефектов в работе коммуникации и их последующего устранения. Этапы выполнения работ по проверке и полная информация по ней заносятся в бланк акта, утвержденного СНиП. Образец или пример документа можно увидеть в нашем материале ниже.

О том, как правильно заполнить бланк документа испытания водопроводной системы и что представляют собой подобные работы, в нашей статье.

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Налог при получении квартиры в наследство

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Как составить акт опрессовки системы обогрева – правила оформления бланка

После того как работы закончены, которые связаны с опрессовкой системы для отопления, составляется специальный документ, который подтверждает, что теплоснабжающая конструкция готова к зиме. Для этого имеется специализированный бланк. Именуется он акт опрессовки системы обогрева.

Главная задача этого вида работ по сантехнике – это тестирование качества сборки трубопровода, обозначение насколько он готов к работе, проверка герметичности всех соединительных мест. При обнаружении недостатков, которые не были заметны при внешнем осмотре, их следует убрать.

Опрессовка является ключевым этапом благоустройства отопления в зданиях любого назначения.

Данную работу исполняют в конкретных ситуациях:

• до начала осеннее — зимнего сезона;
• после завершения монтажа нового контура отопления;
• когда закончен ремонт или реконструкция всей теплотрассы или ее участка;
• после строительных работ, проводимых в здании.

Ход предварительного испытания

Порядок проведения предварительного гидравлического испытания регламентирован Строительными Нормами и Правилами:

1. Водопровод наполняется и оставляется без напора на два часа.
2. Медленно создается повышенное давление на полчаса. Тогда можно проверить наличие протечек на стыках.
3. Напор уменьшается до расчетных показателей, исследуется состояние трассы.
4. Под таким напором воды трасса остается от 30 минут и больше, чтобы стабилизировалась деформированная форма труб.
5. Перекрываются вводные краны и с помощью опрессовочного насоса из труб вода медленно сливается.
6. Проверяется трасса на наличие протечек и заметных неполадок.

Водопровод успешно прошел проверки в том случае, когда при повышенном напоре не выявлены протечки, соединения и элементы креплений целы.

Условия составления акта гидравлического испытания водопровода

Начинается все с визуального осмотра всех элементов системы. Речь идет о стояках, магистралях, заглушках, соединениях и так далее. После этого принимается решение о проведении промывки напорного элемента и отдельных частей системы. Физико-химические параметры раствора, используемые для этих целей, определены требованиями СНИП. Задача промывки – удалить образовавшиеся отложения.

Программа тестов включает обязательное заполнение системы водой с последующим спуском воздуха.

Подделывать акт ни в коем случае нельзя

Дальнейший порядок действий выглядит следующим образом:

• Подключается компрессор;
• Спускается давление;
• В бланк фиксируются все точки, где обнаружено отсутствие необходимого уровня герметичности;
• На основании собранной информации проводится локальный ремонт газопровода или водопровода;
• После его завершения проводится повторный тест, призванный оценить эффективность проведенных манипуляций;
• Составляется акт, в котором указывается готовность системы к постоянной работе или  необходимость дальнейшего ремонта.

Как только все тесты завершены, начинается оценка полученных данных. Проводится она на основании утвержденной методики. Чем меньше ошибок допустит исполнитель, тем больше вероятность, что итоговый документ будет утвержден.

Виды опрессовки

Данный процесс — это испытание системы, подающей тепло, которое предусматривает повышение давления в трубопроводе методом нагнетания воздуха или жидкости, при этом различают:

1. Гидравлическую опрессовку, производимую с применением насосов, подающих в систему воду. В результате получают информацию относительно ее прочности.
2. Пневматическую опрессовку, позволяющую оценить герметичность мест соединений конструкции в целом. Ее выполняют с использованием электрических или ручных насосов, нагнетающих воздух в трубы.

Наиболее опасным из них считается пневматическое испытание и это обстоятельство нужно учитывать, поскольку нагнетаемый воздух при наличии любых повреждений не только начнет быстро выходить, но и возникнет вероятность появления порывов. Специалисты советуют не превышать давление подаваемого воздуха свыше 0,15 мПа.

Как проводится опрессовка отопления

1. При опрессовке в систему или ее участок специальным опрессовочным насосом нагнетается избыточное давление, величина которого определяется нормами СНиП.

В нормах учитываются такие факторы, как:

— Тип строения (жилое, административное, промышленное и т.д.);- Количество этажей;- Тип используемых радиаторов отопления.

В зданиях высотой до 3-х этажей обычное рабочее давление не выше 2 атмосфер. При опрессовке давление в системе повышают примерно на 30%.

2. Выдержка. В герметичной системе давление сохраняется неизменным при выдержке 5-10 мин. Если манометр показывает падение — значит есть протечки. Дефекты необходимо обнаружить и устранить, после чего повторить процедуру до успешного результата.

При падении давления необходимо найти и устранить место протечки.

Своевременное проведение испытаний и контроль необходим на любом объекте. Если не проводить регулярные проверки, это может привести к таким неприятным последствиям, как прорыв коммуникаций, затопление помещений, сбоям в работе системы отопления и системы жизнедеятельности всего строения.

Акт опрессовки

В многоквартирных домах опрессовку проводят коммунальные службы. В частном доме ответственность за проведение процедур лежит на владельце строения.

Для проведения опрессовки нужно подать заявку в районные отделения организаций по теплоснабжению или обратиться в частные компании. Специалисты должны иметь допуск к подобным работам и специальное оборудование.

Специалист, выполняющий опрессовку, должен иметь документ о допуске к подобным работам, специальное оборудование и бланк Акта об опрессовке.

Но даже если работы проводятся самостоятельно, «на свой страх и риск», все равно после их завершения будет необходимо провести контрольное испытание в присутствии инспектора, составляющего Акт опрессовки.

Бланк акта обязательно должен быть у мастера, который занимался выполнением этих работ, или же у инспектора, который будет их принимать.

Так как акт опрессовки является важным юридическим документом, который говорит о том, что отопительная система исправна и готова к эксплуатации, необходимо проконтролировать точность и правильность его заполнения. Данные должны располагаться в предназначенных для них строках, записи не должны иметь исправлений и помарок.

Акт опрессовки может стать оправдательным документом, в случае возникновения аварийной ситуации, но может служить и доказательством вины организации, проводившей работы, что позволит получить страховое возмещение собственнику здания.

Акт опрессовки — юридический документ, который может послужить основанием для получения страховки в случае ущерба от аварии отопительной системы.

При необходимости специалисты всегда готовы помочь подготовить вашу отопительную систему к зимнему сезону.

Спасибо, что вы с нами! Не забывайте подписываться на канал и ставить «пальцы вверх»

Порядок выполнения работ

Этот порядок рекомендуется выучить с той целью, чтобы совершать контроль над работниками фирмы, выполняющими эту процедуру. В первую очередь должны быть сделаны работы по подготовке, при новой смонтированной системе это ее подготовительная промывание и зрительный осмотр на предмет появления протечек. В старой схеме не помешает слить весь тепловой носитель, вычистить непромывной фильтр и сделать капитальную промывку. Котел от системы следует отсечь кранами.

Для операции по опрессовке нужен электрический или ручной насос, снабженный прибором для определения величины давления. Проверка может делаться путем нагнетания воды (гидравлический способ) или воздуха (пневматический способ) до необходимого давления. При пневматическом способе насос просто присоединяется к штуцеру подпитки системы и начинается нагнетание. Гидравлический способ просит наполнения системы водой и щепетильного стравливания из нее воздуха, иначе можно получить некорректный результат.

Важно. Заводской насос для опрессовки системы обогрева часто снабжается прибором для определения величины давления, рассчитанным на максимальное давление 50 Бар и по нему непросто найти значение, например, 9 Бар

В подобных ситуациях нужно иметь добавочный прибор со шкалой не больше 16 Бар, смонтированный в виде узла с кранами и подключаемый к насосу, как показано на фото:

Воздушная опрессовка теплоснабжения выполняется традиционным автомобильным насосом, присоединяемым к отрезку трубы подпитки или опорожнения через узел с прибором для определения величины давления, который изображен на фото. Достаточно накачать давление 2 Бар, что бы проверить герметичности при помощи воздуха этого довольно. Потом нужно выдерживать магистрали из труб под давлением пару часов, при этом кран для слива лучше закрыть, зафиксировав показания прибора.

По проишествии времени системное давление может упасть на 0.2—0.3 Бар, после этого стрелка прибора для определения величины давления остановится. Связано это с нагревом и расширением воздуха во время накачки и считается разрешенной ошибкой.

Что же касается проверки на гидравлике способом, то правила опрессовки (ВСН 69–97) просят в первую очередь довести давление до рабочего и сделать осмотр на предмет протечек или разрывов. Потом в течение получаса два раза медленно увеличивают давление в 1,5 раза – до испытательного. Другими словами, при давлении системы 2 Бар опрессовывать необходимо при 3 Бар. Если падение не превышаете 0.6 Бар, то нужно выдерживать временной промежуток не меньше 2 часов. Стрелка прибора для определения величины давления осталась на месте? Тестирование удачно окончено и приступаем к наполнению акта.

В ситуациях, когда прибор для определения величины давления демонстрирует постоянное медлительное падение давления в сети, нужно искать протечку. Это выполняется зрительно либо при помощи мыльной эмульсии и кисточки. После нахождения неплотности течь устраняется и опрессовка отопительных труб выполняется еще раз.

Порядок работ

Очень важной составляющей в системе отопления является рабочее давление, благодаря которому осуществляется движение теплоносителя. Уровень давления должен соответствовать силе, способной обеспечить поднятие жидкости на любую высоту, учитывая этажность постройки. Стоит помнить, что вся процедура опрессовки воздухом выполняется при давлении на 40 – 50% больше от нормы

Стоит помнить, что вся процедура опрессовки воздухом выполняется при давлении на 40 – 50% больше от нормы .

Необходимые подготовительные мероприятия перед выполнением работ:

• Проверка запирающих систем, вентилей;
• Починка изоляции трубопровода;
• Создание максимальной герметичности путем сальникового уплотнения;
• Отсоединение нужной площади от общей системы отопления.

Закачка воды в трубопровод будет осуществляться через спускной кран, который нужно проверить. При наполнении труб перекрыть задвижки и краны, а также открыть воздушники.

Система опрессовки пускает жидкость в трубопровод под давлением в 2 атмосферы, тем самым полностью заполняя трубы и вытесняя скопившейся воздух.

В многоэтажных домах для обнаружения утечки жидкость пускают под напором до 8 атмосфер, с превышением нормы в 20 – 30 %. Такой показатель удерживают в течение получаса, контролируя давление монометром на воде. Такая процедура выполняется специальным прессом.

Очень важно для получения точного показателя давления проверить все приборы перед установкой. Если в системе есть утечка, стрелка монометра покажет снижение давления. Самыми уязвимыми местами отопительной системы являются некачественные прокладки, батареи, слабые резьбовые соединения и трубы, залитые в пол

Опрессовка позволит сразу выявить все неполадки оборудования. При обнаружении поломки частично, либо полностью сливают жидкость и проводят ремонт

Самыми уязвимыми местами отопительной системы являются некачественные прокладки, батареи, слабые резьбовые соединения и трубы, залитые в пол. Опрессовка позволит сразу выявить все неполадки оборудования. При обнаружении поломки частично, либо полностью сливают жидкость и проводят ремонт.

В помещениях административно–хозяйственного назначения, многоэтажных постройках, больницах, школах и других учреждениях планово проводят осмотр и проверку отопительных систем специальные органы государственного надзора.

Результаты проведенной опрессовки с указанием даты проведения и технических параметров заносят в акт выполненных работ.

Задачи опрессовки котла отопления

Всего рассматривают 3 определяющих причины, по которым проводят опрессовку котлов отопления. В каждом из этих случаев мероприятие проводится в обязательном порядке, обеспечивая безопасность использования оборудования путем исключения вероятности протечек горячего теплоносителя.

Первичная проверка

Данный вид опрессовки проводится по результатам монтажных работ, он контролирует целостность новой отопительной системы перед сдачей ее в эксплуатацию

Важно отметить, что эту процедуру проводят сразу после окончания сборочных работ, а лишь за тем скрывают трубопровод в плоскостях стен или пола

После того, как трубы попали под штукатурку или стяжку (первичные виды отделочных работ), можно провести повторное тестирование. Это позволит без риска использовать дорогостоящие финишные материалы, предназначенные для косметической отделки.

Плановая (периодическая) проверка

Такая проверка проводится ежегодно по завершению отопительного сезона. В ходе данного тестирования проводят осмотр и выявляют слабые места в контуре котла, а также системе трубопровода, подготавливая оборудование к следующему сезону.

Если контур, находящийся под тестовым давлением, удержал заданную отметку в течение регламентированного времени, то система прошла испытание. В противном случае необходимо искать течь и проводить ремонтные работы.

Аварийная (внеочередная) проверка

В случае обнаружения неполадок или протечек в системе отопления, выполняются ремонтные работы. Для этого необходимо спустить теплоноситель, провести тщательную промывку, убедиться, что в полостях нет солей, произвести замену поврежденных участков. Перед тем как осуществить запуск, после проведения ремонтных работ, каждый раз проводят аварийную опрессовку. Это мероприятие обеспечивает проверку контура на герметичность.

Ход предварительного испытания

Порядок проведения предварительного гидравлического испытания регламентирован Строительными Нормами и Правилами:

1. Водопровод наполняется и оставляется без напора на два часа.
2. Медленно создается повышенное давление на полчаса. Тогда можно проверить наличие протечек на стыках.
3. Напор уменьшается до расчетных показателей, исследуется состояние трассы.
4. Под таким напором воды трасса остается от 30 минут и больше, чтобы стабилизировалась деформированная форма труб.
5. Перекрываются вводные краны и с помощью опрессовочного насоса из труб вода медленно сливается.
6. Проверяется трасса на наличие протечек и заметных неполадок.

Водопровод успешно прошел проверки в том случае, когда при повышенном напоре не выявлены протечки, соединения и элементы креплений целы.

Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность

Город __________________ «____» ________ 20__ г.

Комиссия в составе представителей:

строительно-монтажной организации_______________________________________________

(наименование организации, должность, инициалы, фамилия)

технического надзора заказчика __________________________________________________________

(наименование организации, должность, инициалы, фамилия)

эксплуатационной организации __________________________________________________________

(наименование организации, должность, инициалы, фамилия)

составили настоящий акт о проведении приемочного гидравлического испытания на прочность и герметичность участка напорного трубопровода

________________________________________________________________________

(наименование объекта и номера пикетов на его границах,

________________________________________________________________________

длина трубопровода, диаметр, материал труб и стыковых соединений)

Указанные в рабочей документации значения расчетного внутреннего давления испытуемого трубопровода Pp=_____МПа и испытательного давления P_И=_____МПа.

Измерение давления при испытании производилось техническим манометром класса точности с верхним пределом измерений _____ МПа.

Цена деления шкалы манометра ______ МПа.

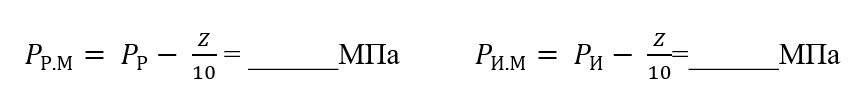

Манометр был расположен выше оси трубопровода на Z = ______ м. При указанных выше значениях внутреннего расчетного и испытательного давлений испытуемого трубопровода показания манометра Pp_.М  и P_И.М должны быть соответственно:

Допустимый расход подкачанной воды 1, определенный на 1 км

трубопровода, равен _____ л/мин или, в пересчете на длину испытуемого

трубопровода, равен _____ л/мин.

(1 — Определяется по таблице 10 СП 129.13330.2019).

ПРОВЕДЕНИЕ ИСПЫТАНИЯ И ЕГО РЕЗУЛЬТАТЫ

Для испытания на прочность давление в трубопроводе было повышено до P_И.М =______МПа и поддерживалось в течение __ мин, при этом не допускалось его снижение более чем на 1 МПа.

После этого давление было снижено до значения внутреннего расчетного манометрического давления P_Р.М =______Мпа и произведен осмотр узлов трубопровода в колодцах (камерах); при этом утечек и разрывов не обнаружено и трубопровод был допущен для проведения дальнейшего испытания на герметичность.

Для испытания на герметичность давление в трубопроводе было повышено до значения испытательного давления на герметичность P_Г= P_Р.М +ΔP =______МПа,

отмечено время начала испытания Т_Н= ___ч___мин и

начальный уровень воды в мерном бачке h_Н= _______мм.

Испытание трубопровода производилось в следующем порядке:

________________________________________________________________________

(указать последовательность проведения испытания и наблюдения

________________________________________________________________________

за падением давления; производился ли выпуск воды из трубопровода

________________________________________________________________________

и другие особенности методики испытания)

За время испытания трубопровода на герметичность давление в нем по показанию манометра было снижено до _____ МПа,

отмечено время окончания испытания Т_К= ___ч___мин  и

конечный уровень воды в мерном бачке h_К= _______мм.

Объем воды, потребовавшийся для восстановления давления до испытательного, определенный по уровням воды в мерном бачке, Q = ____ л.

Продолжительность испытания трубопровода на герметичность Т = Т_К  — Т_Н=_____мин

Значение расхода воды, подкачанной в трубопровод во время испытания,

равно  =____л/мин,  что менее допустимого расхода.

РЕШЕНИЕ КОМИССИИ

Трубопровод признается выдержавшим приемочное испытание на прочность и герметичность.

Представитель строительно-монтажной организации ))))____________________

 (подпись)

Представитель технического надзора заказчика ___________________________

 (подпись)

Представитель эксплуатационной организации ____________________________

(подпись)
